Avatto ZWCB16 inteligentní Zigbee jistič s měřením spotřeby

Detailní popis produktu

Avatto ZWCB16 je chytrý Zigbee jistič s měřením spotřeby určený pro montáž na standardní DIN lištu. V jednom kompaktním modulu spojuje tři funkce, které jsou jinak řešeny samostatnými přístroji: dálkově ovladatelné spínání obvodu, průběžné měření elektrických veličin a sadu elektronických ochran. Zařízení tak nenahrazuje klasický jistič ani proudový chránič v roli prvku jištění podle revize, ale doplňuje rozvaděč o vrstvu chytrého řízení a monitoringu nad konkrétním obvodem.

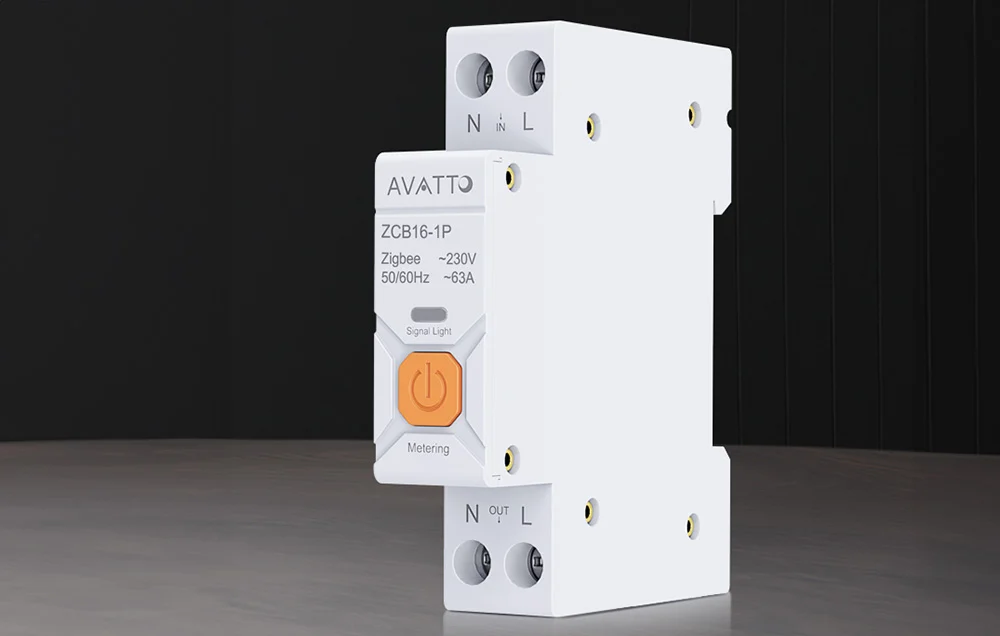

Modul se chová jako jednopólový spínací prvek s průchozím nulovým vodičem (provedení 1P, N-L). Na horní svorky se přivádí vstup (N IN, L IN), na spodní se připojuje zátěž (N OUT, L OUT). Komunikace probíhá výhradně přes protokol ZigBee 3.0, takže pro provoz je nutná samostatná ZigBee brána; samotný modul se k domácí Wi-Fi nepřipojuje a její pásmo nezatěžuje. Po spárování se ovládá z chytrého telefonu v aplikaci Tuya Smart nebo Smart Life, případně hlasem přes Amazon Alexa a Google Assistant.

Měření spotřeby energie v reálném čase

Vestavěné měření (metering) je hlavní funkcí, kterou se ZWCB16 odlišuje od běžného spínacího relé. Modul průběžně snímá protékající proud, napětí a odebíraný výkon a tyto hodnoty přenáší do aplikace, kde je funkce Live View zobrazuje okamžitě pro daný obvod. Naměřené hodnoty se zároveň ukládají do historie a agregují v denním, týdenním, měsíčním a ročním přehledu, takže lze sledovat trend spotřeby a porovnávat období mezi sebou. Díky tomu zjistíte, kolik energie odebírá konkrétní spotřebič nebo zásuvkový okruh, a podle reálných čísel rozhodnete o úsporách. Vzdálený přístup ke statistikám současně slouží jako kontrola zátěže – pokud odběr neodpovídá očekávání, poznáte to dříve, než dojde k problému.

Elektronické ochranné funkce

Modul nepřetržitě vyhodnocuje stav obvodu a chrání připojenou zátěž před čtyřmi typy poruchových stavů: nadproudem, přepětím, podpětím a nadměrnou teplotou. Pokud měřená veličina překročí nastavenou mez, zařízení automaticky rozpojí svůj interní spínací prvek a obvod odpojí, čímž zabrání poškození připojených spotřebičů. Ochrana proti přepětí a podpětí je užitečná zejména v sítích s kolísavým napětím, kde citlivá elektronika trpí výkyvy mimo rozsah 90–240 V AC. Hlídání teploty pak reaguje na zahřívání samotného modulu nebo přechodových odporů na svorkách. Tyto ochrany pracují elektronicky a programově, proto je vnímejte jako doplněk, nikoli jako náhradu předepsaného jištění obvodu.

Dálkové ovládání a automatizace přes ZigBee

Konektivita ZigBee 3.0 umožňuje obvod kdykoli vzdáleně zapnout i vypnout a zapojit jej do scénářů chytré domácnosti společně s dalšími zařízeními ve stejné síti. V aplikaci nastavíte časovače, plány podle denní doby i podmíněné automatizace – například automatické odpojení napájení při překročení definované spotřeby nebo sepnutí v daný čas. ZigBee jako síťový protokol typu mesh nabízí stabilní spojení a nízkou latenci a oproti Wi-Fi nezvyšuje zátěž domácího routeru. Měřená data ze ZWCB16 přitom mohou sloužit jako spouštěč automatizací, takže modul nejen vykonává příkazy, ale i aktivně reaguje na aktuální odběr obvodu. Pro funkci je potřeba ZigBee brána; osvědčí se například Vareo ZigBee gateway pro Tuya/Smart Life nebo víceúčelový hub Nous E1.

Instalace na DIN lištu a zapojení

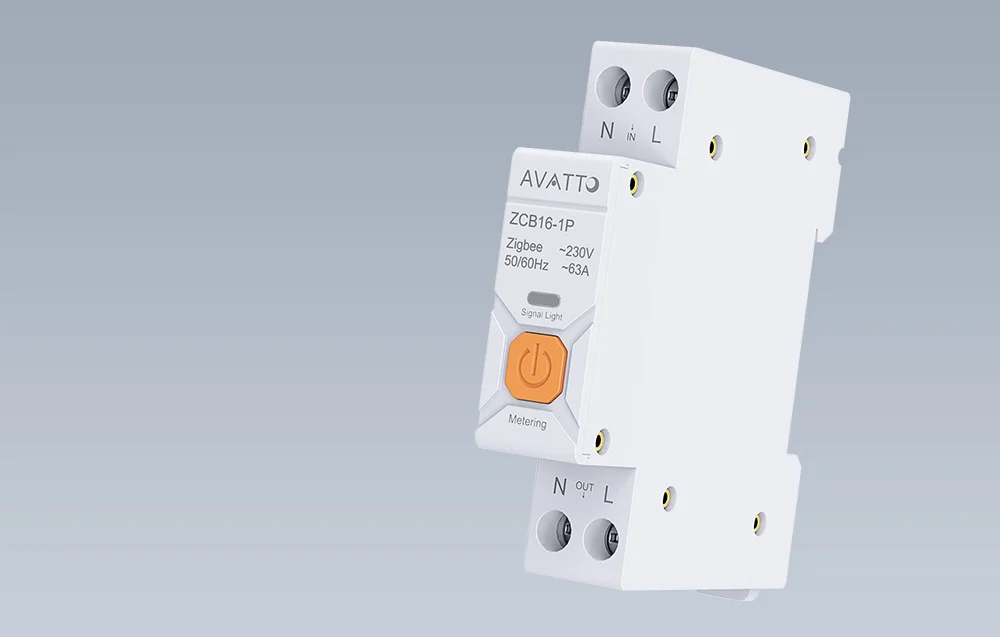

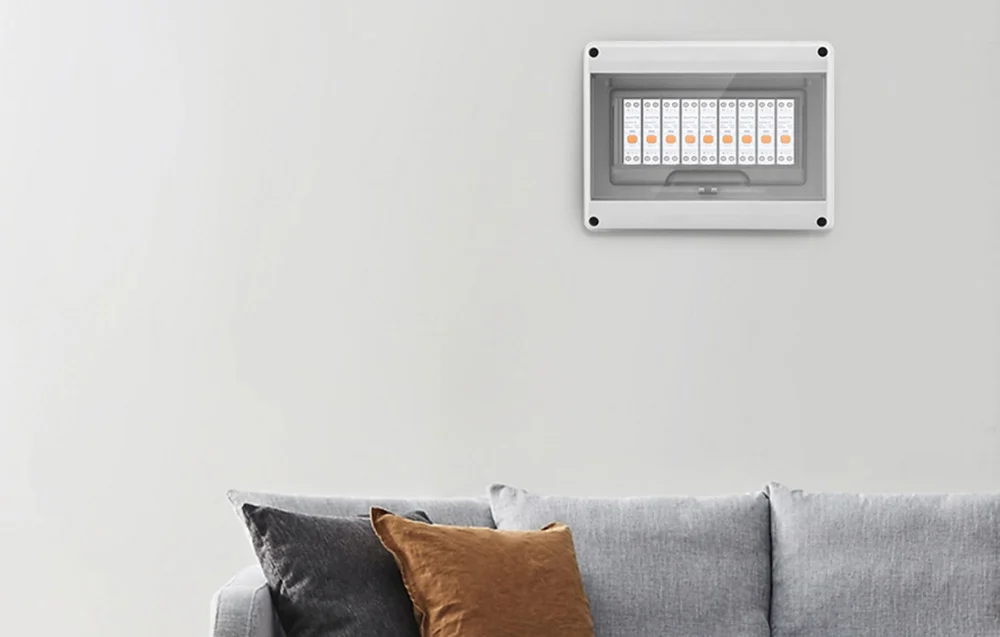

Zařízení se zacvakne přímo na standardní lištu DIN, takže ho lze umístit do většiny domovních i podružných rozvaděčů vedle ostatních modulárních přístrojů. Vstupní vodiče se připojí k označeným horním svorkám N IN a L IN, zátěž k dolním svorkám N OUT a L OUT; následně se modul přidá k ZigBee bráně a spáruje s aplikací. Stav indikuje signální LED dioda, která rozlišuje připojení, provoz a režim párování, takže průběh nastavení je vizuálně čitelný. Oranžové tlačítko na čelní straně slouží k manuálnímu spínání a k uvedení do párovacího režimu, díky čemuž modul funguje i bez telefonu. Celá montáž i prvotní konfigurace zaberou jen několik minut.

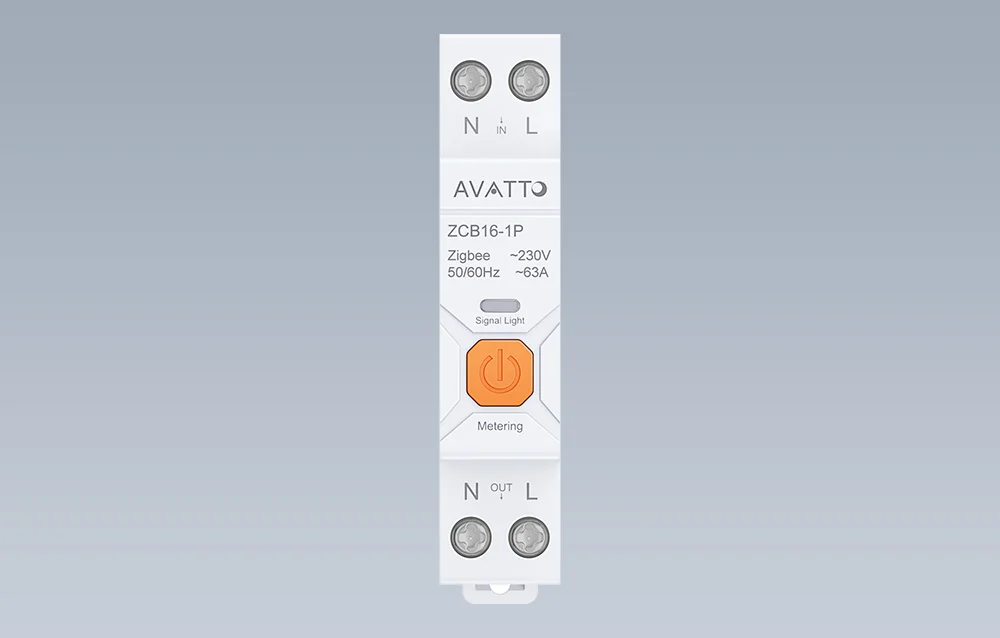

Čelní strana modulu jasně rozlišuje vstup a výstup: horní dvojice svorek je vyhrazena přívodu (N IN, L IN), spodní připojené zátěži (N OUT, L OUT). Toto uspořádání usnadňuje orientaci v rozvaděči a snižuje riziko záměny při zapojení. Mezi svorkami je umístěna signální dioda a hlavní ovládací tlačítko s funkcí měření (Metering). Šířka jednoho modulu (18 mm) přitom zachovává místo pro ostatní přístroje na liště.

Reálné scénáře použití

ZWCB16 se hodí všude, kde chcete mít konkrétní obvod pod kontrolou na dálku a zároveň znát jeho spotřebu. Typicky jde o jištění a měření okruhu bojleru, tepelného čerpadla, nabíječky elektromobilu, serverové či síťové techniky nebo zásuvkového okruhu v dílně a kanceláři. V pronájmech a sdílených prostorech umožňuje vzdáleně odpojit obvod a doložit reálnou spotřebu. V chytré domácnosti pak slouží jako měřicí a spínací prvek pro automatizace řízené podle odběru.

Kompatibilita

Modul pracuje v ekosystému Tuya přes aplikace Tuya Smart a Smart Life a vyžaduje ZigBee bránu, která zajišťuje propojení mezi ZigBee sítí a internetem. Kromě bran Tuya/Smart Life lze pro otevřenější nasazení použít i lokální ZigBee koordinátor, například SMLIGHT SMHUB Nano. Hlasové ovládání zajišťují asistenti Amazon Alexa a Google Assistant.

Časté dotazy

Potřebuji k Avatto ZWCB16 samostatnou bránu?

Ano. Modul komunikuje výhradně přes ZigBee 3.0 a sám se nepřipojuje k Wi-Fi, proto je pro provoz nutná ZigBee brána kompatibilní s Tuya/Smart Life. Bez brány nelze modul spárovat s aplikací ani ovládat na dálku.

Nahradí ZWCB16 klasický jistič nebo proudový chránič?

Ne. Jeho ochrany pracují elektronicky a programově a slouží jako doplňková vrstva pro daný obvod. Předepsané jištění a ochranu před úrazem elektrickým proudem i nadále zajišťují standardní přístroje podle projektu a revize.

Jaký proud modul zvládne?

Jmenovitý proud je nastavitelný v rozsahu 1–63 A, takže mez ochrany lze přizpůsobit konkrétnímu obvodu. Provozní napětí je 90–240 V AC při frekvenci 50/60 Hz.

Jaká data modul měří a jak dlouho je uchovává?

Měří proud, napětí a spotřebu energie v reálném čase a zobrazuje je přes funkci Live View. Historie je dostupná v denním, týdenním, měsíčním a ročním přehledu pro analýzu trendu spotřeby.
