Gledopto Thread Matter CCT LED controller - ovladač LED pásků, 10A

Detailní popis produktu

Gledopto Thread Matter CCT LED controller (model GL-C-226M) je ovladač LED pásků Matter určený pro bílé pásky s nastavitelnou teplotou světla, tedy CCT pásky. Umožňuje pásek zapínat, plynule stmívat a měnit odstín bílé od studené po teplou. Na rozdíl od běžných ovladačů zvládá kromě klasických třívodičových CCT pásků se společným plusem i dvouvodičové CCT pásky, které jsou typické pro úzké a COB provedení.

Ovladač komunikuje standardem Matter přes síť Thread, která je úsporná, rychlá a nezatěžuje domácí Wi-Fi. Napájet ho lze ze zdroje 12, 24, 36 nebo 48 V DC, takže pokryje běžné i výkonnější instalace s vyšším napětím. Maximální výstupní proud je 10 A. Hodí se pro podhledy, osvětlení kuchyňských linek, polic, schodišť nebo nepřímé osvětlení obývacích pokojů a ložnic.

Ovladač LED pásků CCT pro dvouvodičové i třívodičové pásky

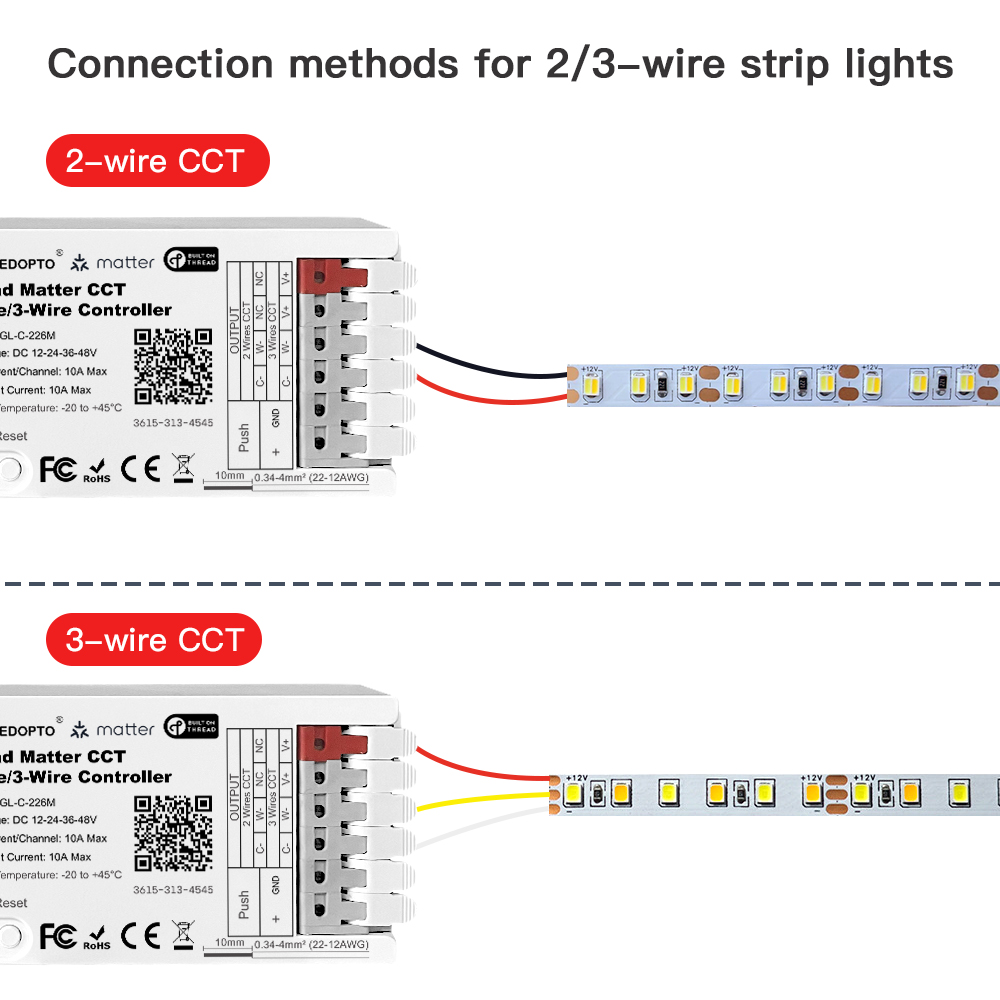

CCT pásky obsahují dva typy diod, teplé bílé a studené bílé. Míšením jejich jasu ovladač nastavuje výslednou teplotu světla. U třívodičových pásků mají obě skupiny diod společný kladný pól V+ a ovladač řídí zvlášť záporné vývody studeného (C) a teplého (W) kanálu. U dvouvodičových pásků jsou teplé a studené diody zapojené antiparalelně na stejných dvou vodičích a ovladač mezi nimi přepíná změnou polarity.

Většina běžných CCT ovladačů dvouvodičové pásky nepodporuje, proto je tato kompatibilita podstatná při výběru. Dvouvodičové pásky jsou užší a snáze se vedou v tenkých hliníkových profilech. Výstupní svorky jsou na ovladači popsané zvlášť pro oba typy zapojení, takže se při montáži nemusíte řídit odhadem.

Teplota bílé a stmívání 1 až 100 %

V aplikaci platformy, kterou používáte, nastavíte odstín bílé posuvníkem od teplé, vhodné pro večerní relaxaci, po studenou, vhodnou pro práci v kuchyni nebo pracovně. Jas se reguluje plynule v rozsahu 1 až 100 %, takže pásek poslouží jako hlavní osvětlení i jako tlumené noční světlo. Teplotu bílé lze měnit automatizací podle denní doby, například ráno studenější a večer teplejší světlo.

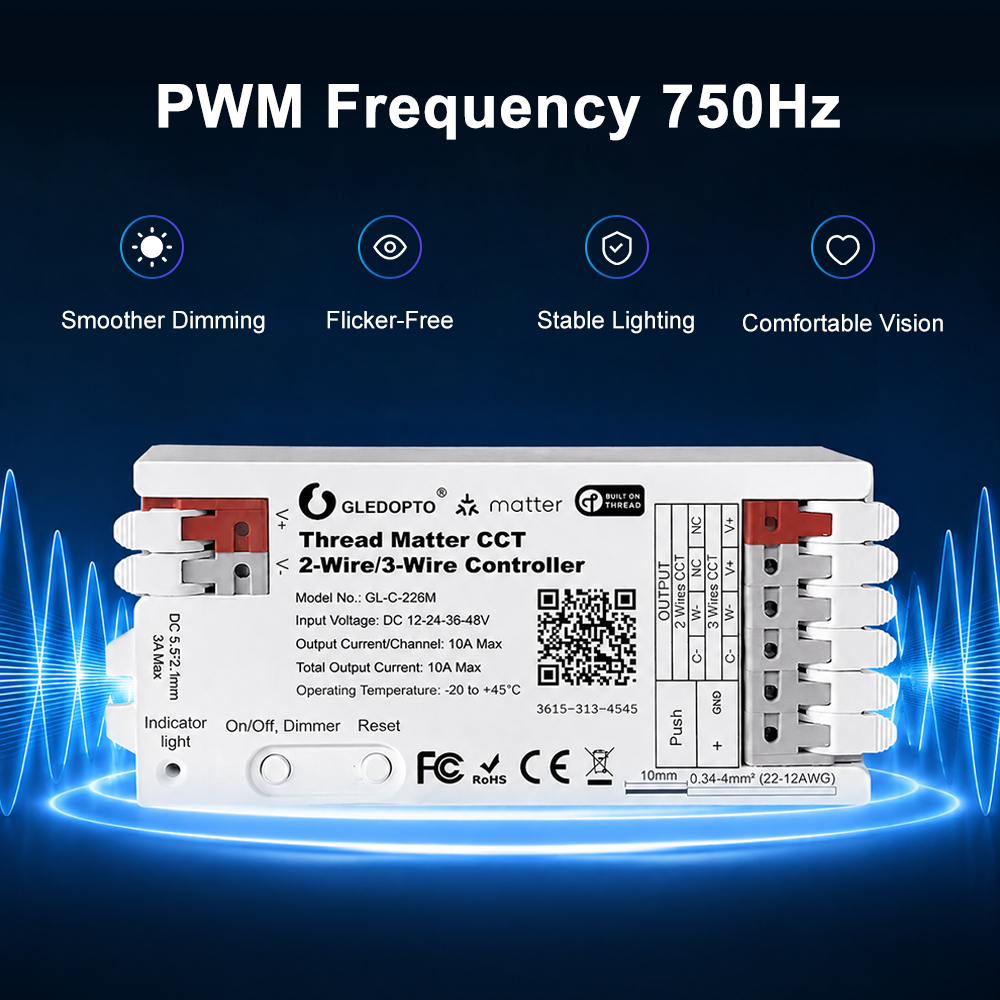

Stmívání pracuje na principu PWM s frekvencí 750 Hz. Vyšší frekvence spínání znamená plynulejší regulaci jasu a světlo bez viditelného blikání, což ocení hlavně citlivější lidé a při natáčení videa telefonem.

Matter přes Thread a kompatibilita s platformami

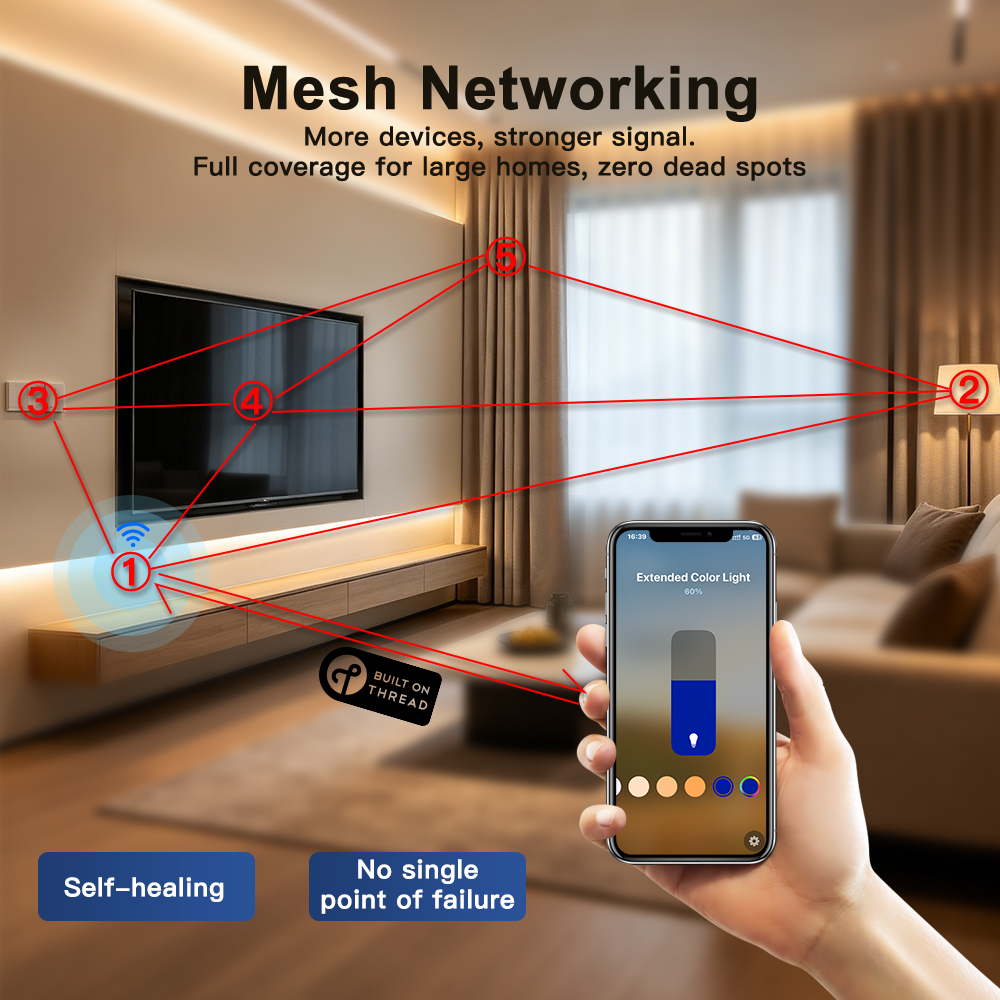

Thread je bezdrátová síť typu mesh, ve které si zařízení navzájem předávají signál. Čím více zařízení v síti je, tím lepší je pokrytí, a při výpadku jednoho prvku si síť sama najde jinou cestu. Pro připojení ovladače potřebujete Matter kontrolér s funkcí Thread Border Routeru, který propojí síť Thread s vaší domácí sítí.

V ekosystému Apple Home tuto roli plní HomePod nebo Apple TV, u Amazon Alexa například Echo 4. generace a u Google Home například Google Nest Hub Max. Po spárování lze pásek ovládat z aplikace, hlasem a zařadit ho do scén a automatizací. Pokud potřebujete ovládat RGB nebo RGBCCT pásky, případně nemáte v domácnosti Thread Border Router, zvolte Gledopto Matter Wi-Fi 5v1 RGBCCT LED controller s výstupem 20 A, který komunikuje přes Wi-Fi a zvládá pět typů pásků.

Ovládání tlačítky a externím vypínačem

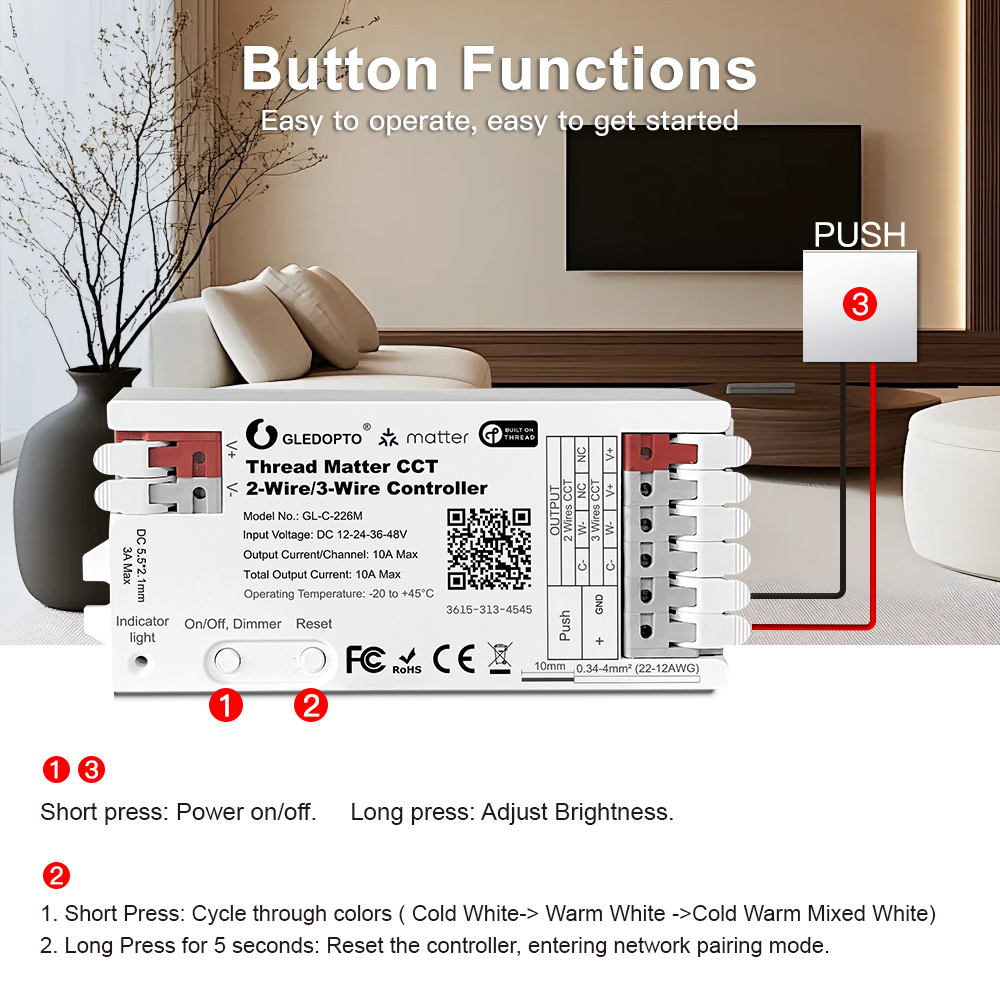

Ovladač má dvě tlačítka, která fungují i bez připojení k síti. Tlačítko On/Off, Dimmer krátkým stiskem zapíná a vypíná pásek, dlouhým stiskem mění jas. Tlačítko Reset krátkým stiskem přepíná mezi studenou bílou, teplou bílou a smíšenou bílou. Podržením tlačítka Reset na 5 sekund se ovladač resetuje, pásek třikrát blikne studenou bílou a ovladač přejde do režimu párování.

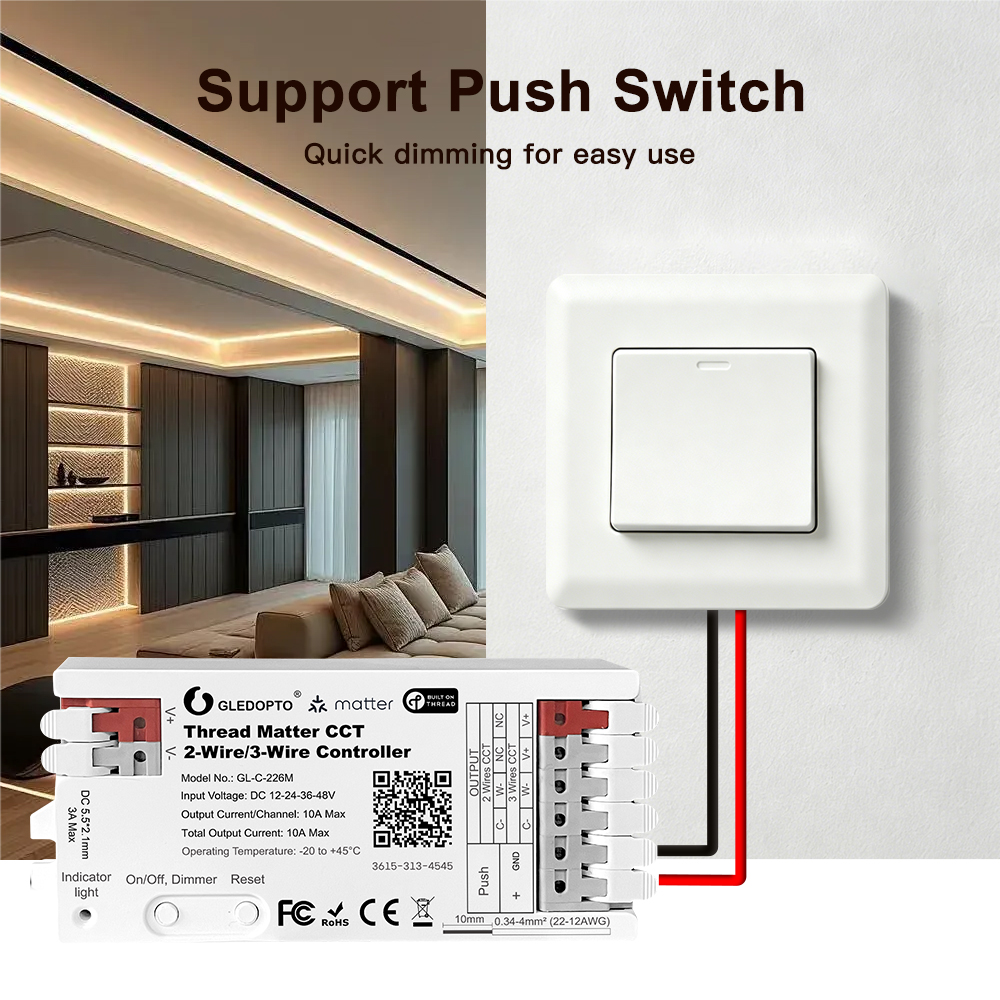

Ke svorkám Push lze připojit běžné nástěnné tlačítko bez aretace, které krátkým stiskem zapíná a vypíná světlo a dlouhým stiskem ho stmívá. Osvětlení tak zůstane ovladatelné pro všechny členy domácnosti i bez telefonu a funguje i při výpadku sítě.

Napájení a instalace

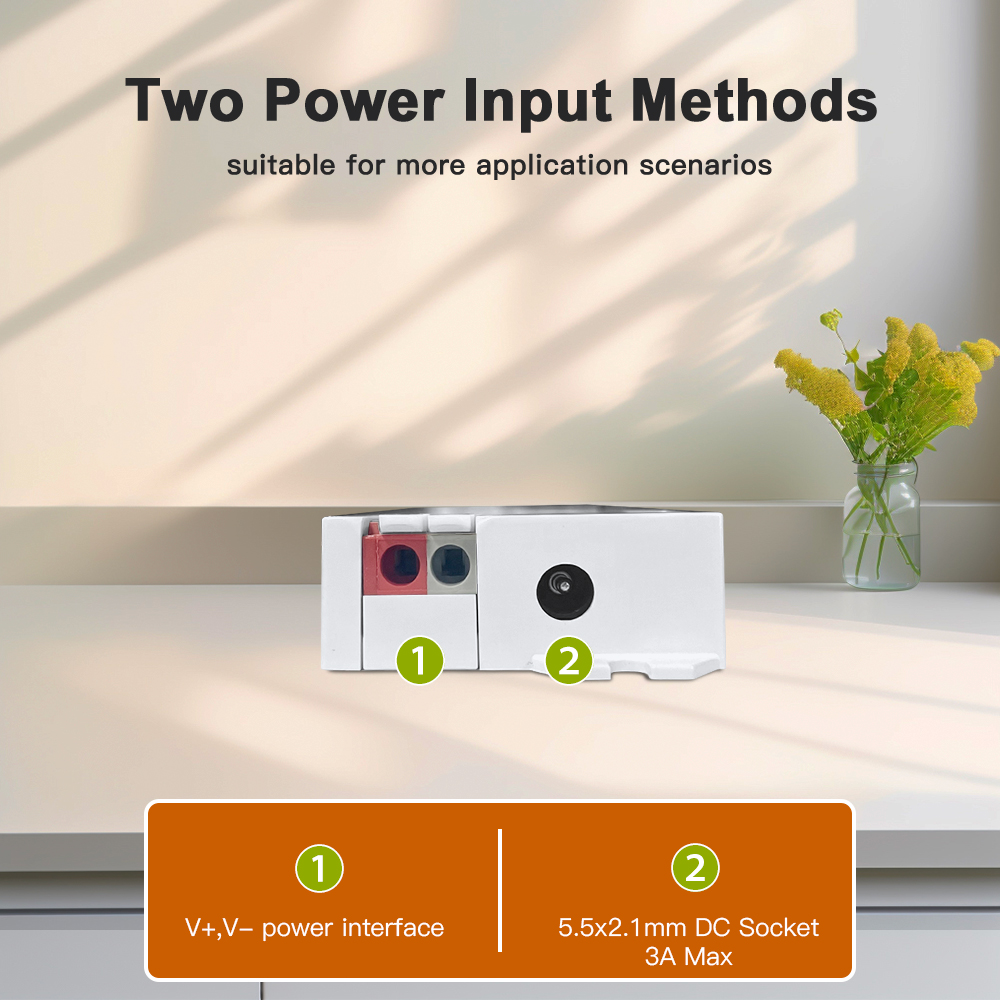

Napájení lze připojit dvěma způsoby. Pro běžnou instalaci slouží pákové svorky V+ a V-, pro menší instalace s adaptérem je k dispozici souosý konektor DC 5,5 × 2,1 mm, který je dimenzovaný na proud do 3 A. Napětí zdroje musí odpovídat jmenovitému napětí LED pásku a jeho výkon musí pokrýt příkon připojeného pásku. Součet proudu obou výstupních kanálů nesmí překročit 10 A.

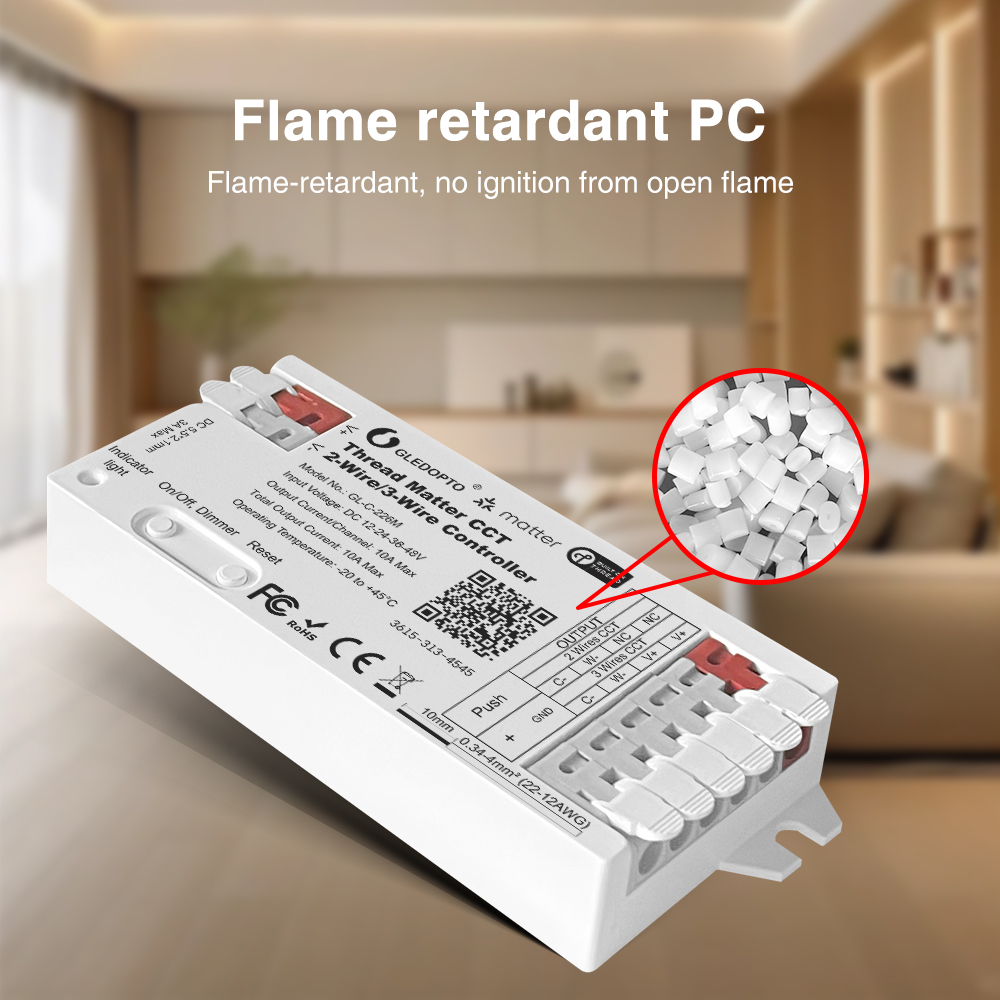

Pákové svorky přijímají vodiče o průřezu 0,34 až 4 mm² (22 až 12 AWG) odizolované na 10 mm, zapojení tedy nevyžaduje šroubovák. Kryt je z nehořlavého polykarbonátu a má montážní úchyty pro přišroubování. Ovladač má krytí IP20 a je určen do suchého vnitřního prostředí, například do podhledu, nábytku nebo instalační krabice za kuchyňskou linkou. Provozní teplota je -20 až +45 °C.

Časté dotazy

Co potřebuji, aby ovladač fungoval?
Potřebujete Matter kontrolér s Thread Border Routerem, například HomePod, Apple TV, Amazon Echo 4. generace nebo Google Nest Hub Max. Bez něj lze ovladač používat pouze tlačítky na krabičce nebo externím tlačítkem.

Jak poznám, jestli mám dvouvodičový nebo třívodičový CCT pásek?
Třívodičový pásek má na konci tři vývody, společný plus a samostatné vývody pro studenou a teplou bílou. Dvouvodičový pásek má jen dva vývody a obě skupiny diod jsou zapojené na stejných vodičích. Ovladač podporuje oba typy, každý se zapojuje do jiných svorek podle popisu na krytu.

Mohu ovladač použít s RGB páskem?
Ne, ovladač je určen pouze pro bílé CCT pásky. Pro RGB, RGBW nebo RGBCCT pásky je potřeba ovladač s odpovídajícím počtem barevných kanálů.

Mohu použít 48V pásek?
Ano, ovladač podporuje napájení 12, 24, 36 i 48 V DC. Vyšší napětí snižuje proud a úbytek napětí na pásku, proto se hodí pro delší úseky.
