Gledopto Zigbee Pro Max 5-in1 RGBW LED controller - ovladač LED pásků, RF, 15A

Detailní popis produktu

Gledopto Zigbee Pro Max 5v1 RGBW LED controller (model GL-C-601P) je ovladač LED pásků Zigbee pro pásky s konstantním napětím 5 až 24 V DC. Jeden ovladač pokryje pět režimů: jednobarevné pásky, CCT pásky s nastavitelnou teplotou bílé, RGB, RGBW a RGBCCT. Režim se přepíná tlačítkem přímo na ovladači, takže nemusíte předem řešit, jaký typ pásku bude v instalaci použit.

Ovladač komunikuje přes Zigbee 3.0 a zároveň přijímá signál z dálkových a nástěnných ovladačů Gledopto RF 2,4 GHz, které fungují i bez Zigbee brány. Zvládá až 10 A na kanál a 15 A celkem. Řada Pro Max přidává oproti běžným ovladačům nastavitelnou PWM frekvenci, výměnnou pojistku, pružinové svorky, tři způsoby napájení a volbu chování po výpadku proudu.

Ovladač LED pásků 5v1 s přepínáním režimů

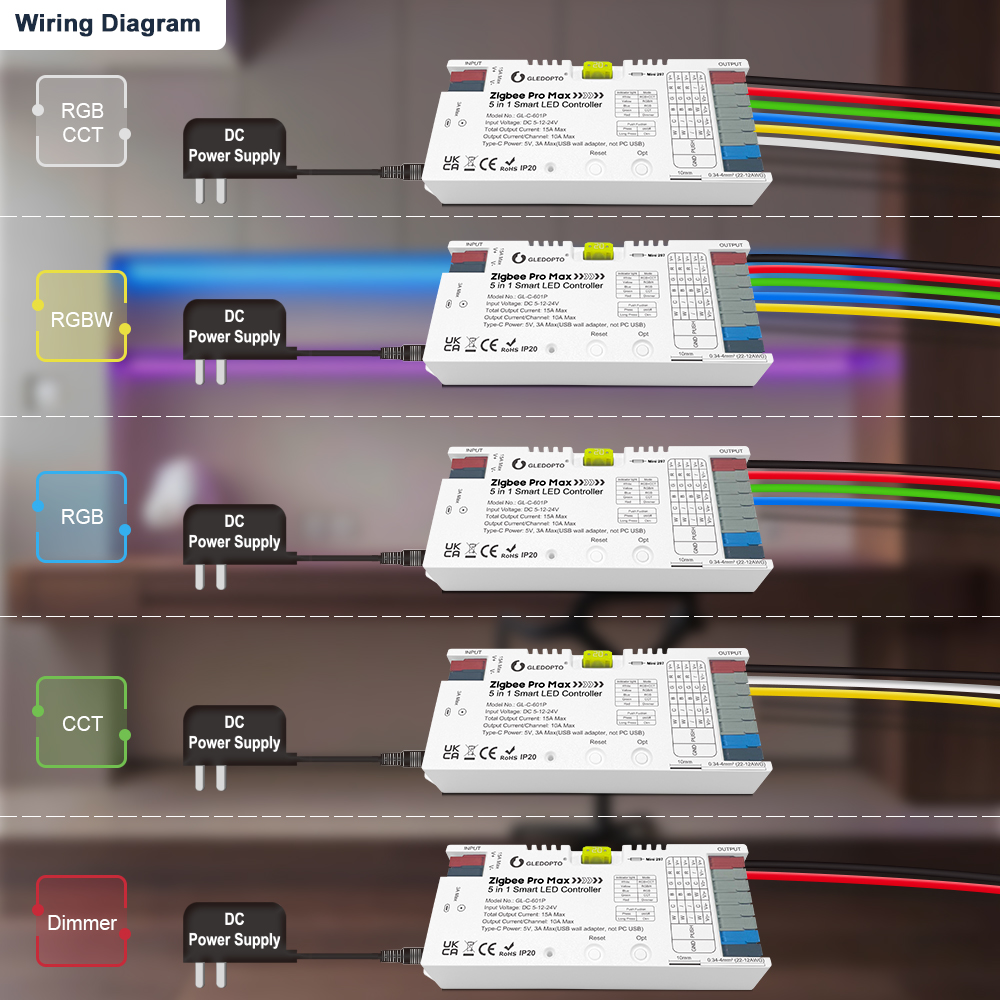

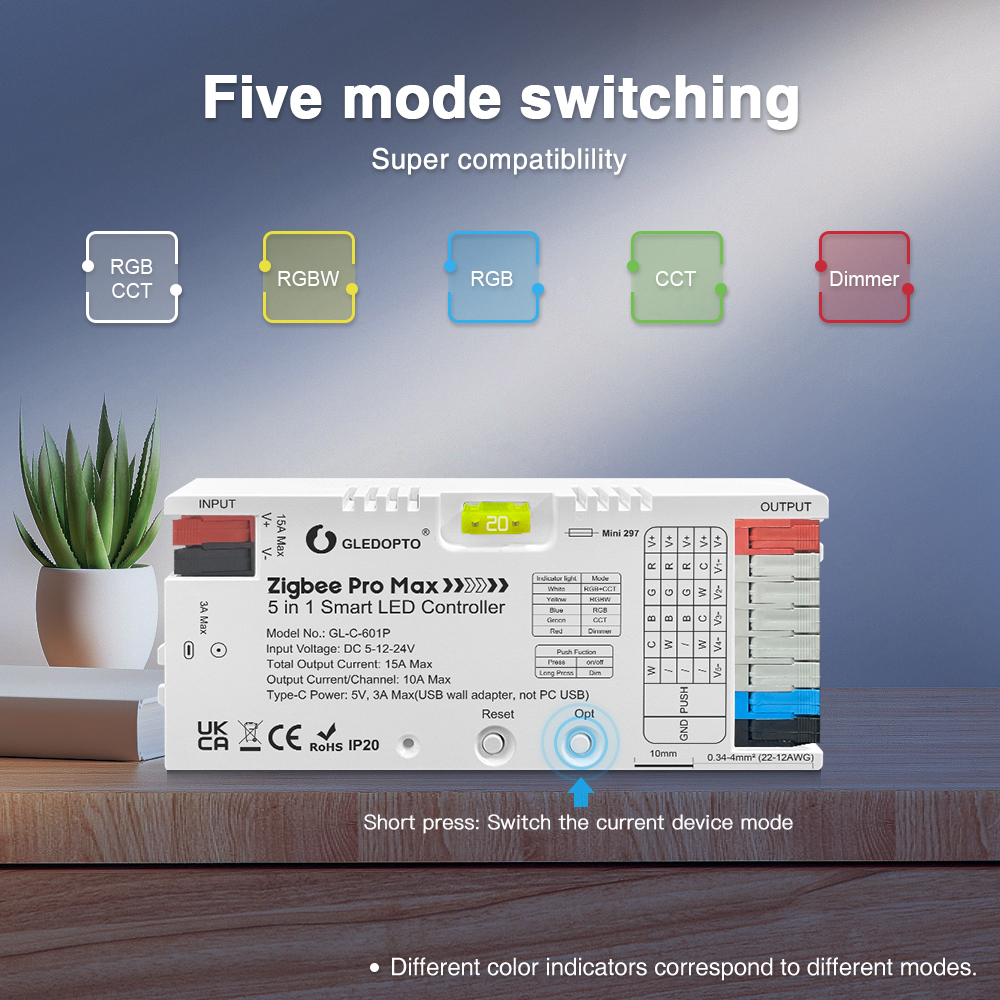

Krátkým stiskem tlačítka Opt přepínáte režim ovladače a barva kontrolky ukazuje, který je aktivní: bílá pro RGBCCT, žlutá pro RGBW, modrá pro RGB, zelená pro CCT a červená pro režim Dimmer. Ovladač má pět PWM výstupních kanálů se společným kladným pólem V+. Rozložení výstupních svorek pro jednotlivé režimy je přehledně vytištěné na krytu ovladače.

V režimu CCT lze připojit až dva CCT pásky, které se ovládají společně. V režimu Dimmer ovladač stmívá až pět jednobarevných pásků, například bílé pásky v několika policích nebo více úseků v podhledu. Díky tomu jeden typ ovladače použijete v celém projektu bez ohledu na to, jaké pásky v jednotlivých místnostech jsou.

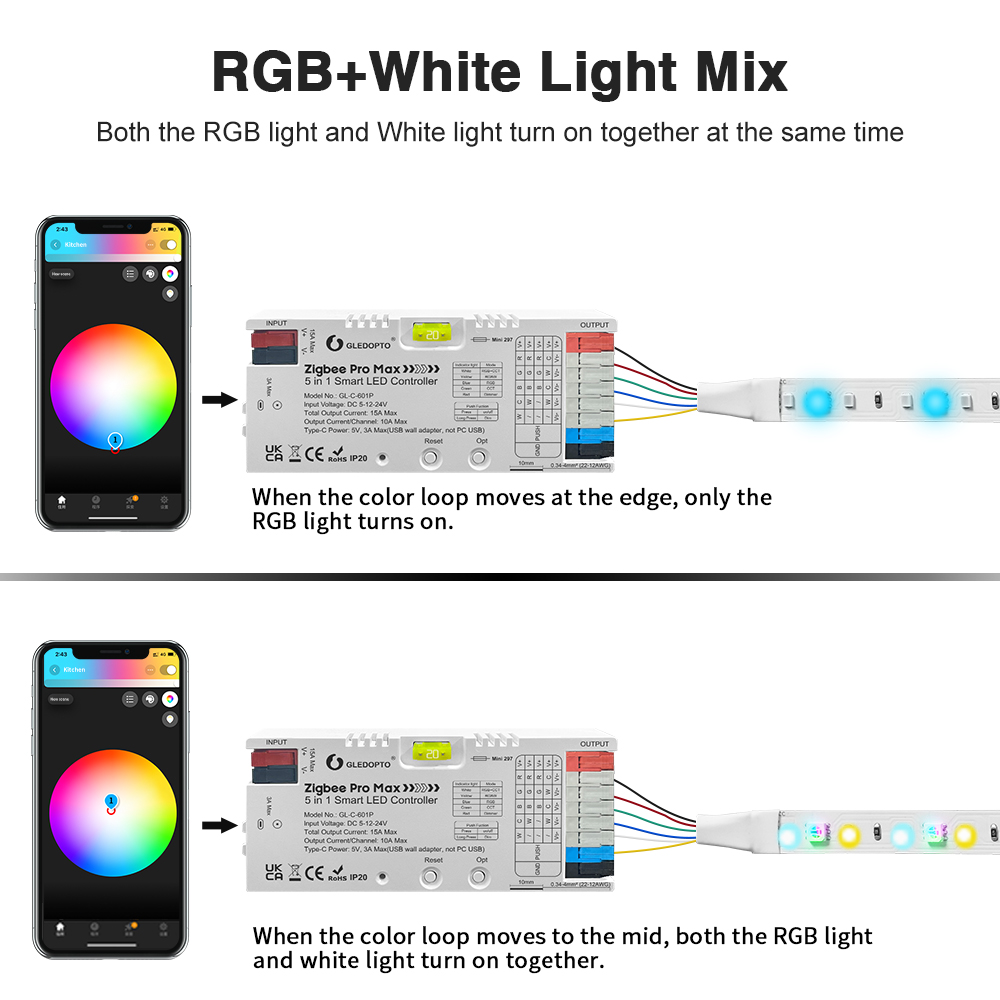

V režimech RGBW a RGBCCT ovladač umí míchat barevné a bílé diody současně. Když v aplikaci posunete výběr barvy k okraji barevného kruhu, svítí pouze RGB diody se sytou barvou. Při posunu ke středu se přidávají bílé diody a barva se zjemňuje do pastelových tónů s vyšším jasem.

Zigbee 3.0 a dálkové ovládání RF 2,4 GHz

Přes Zigbee 3.0 se ovladač připojí do Home Assistant (přes Zigbee2MQTT nebo ZHA), Homey, Philips Hue, SmartThings, ConBee nebo RaspBee s deCONZ, aplikace Tuya a Smart Life a do zařízení Amazon Echo s vestavěnou Zigbee bránou. Podporuje párování TouchLink přímo s kompatibilními ovladači a Zigbee Green Power. Hlasově lze pásky ovládat přes Alexa, Google Assistant nebo Siri, pokud to umožňuje použitá Zigbee platforma.

Druhým komunikačním kanálem je rádiové ovládání RF 2,4 GHz. Na ovladač lze napárovat například čtyřzónový dálkový ovladač Gledopto RF 2,4 GHz, který funguje lokálně i bez Zigbee brány a umožňuje ovládat až čtyři samostatné zóny osvětlení. To je praktické tam, kde chcete fyzický ovladač vedle chytré domácnosti, nebo v instalacích, kde Zigbee síť zatím není.

Nastavitelná PWM frekvence

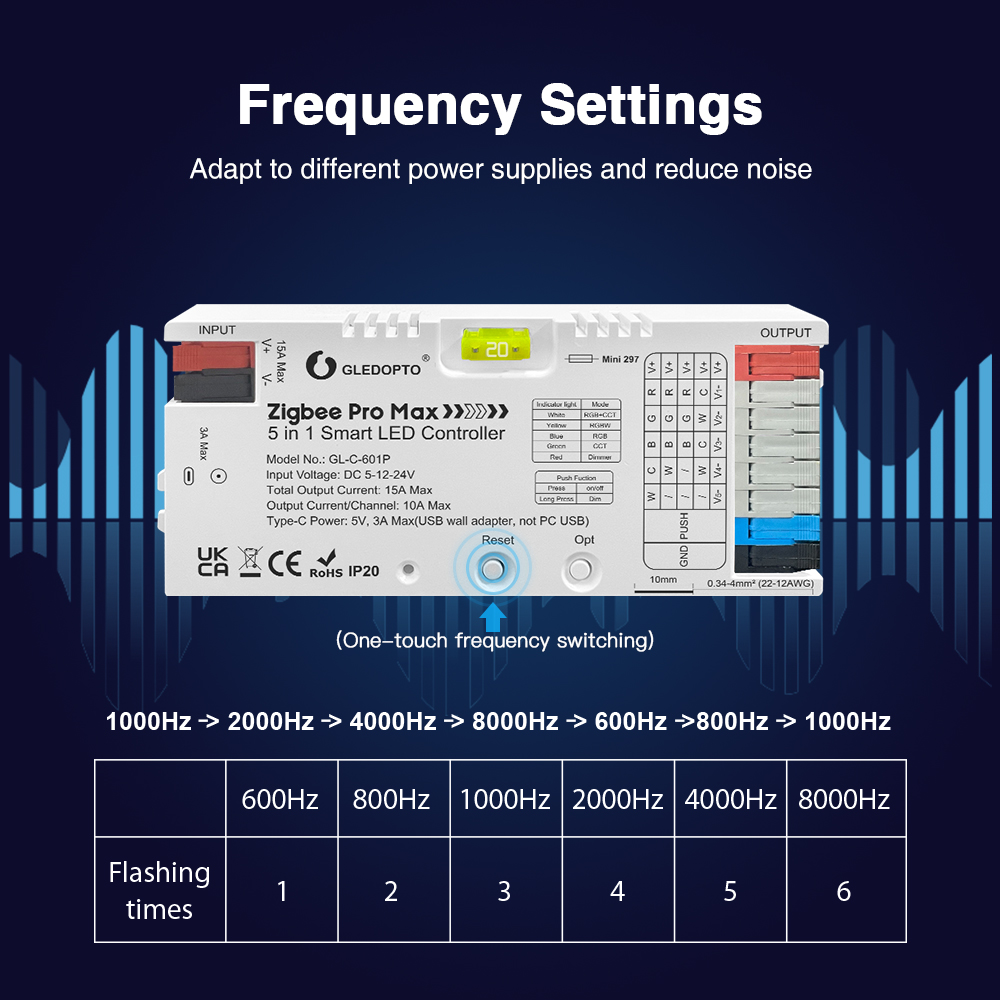

Jas LED pásku se reguluje pulzně šířkovou modulací, tedy rychlým spínáním výstupu. Některé kombinace zdroje a pásku přitom vydávají slyšitelné pískání nebo pásek viditelně bliká, typicky při nízkém jasu nebo na kameře telefonu. Ovladač proto umožňuje zvolit PWM frekvenci 600, 800, 1000, 2000, 4000 nebo 8000 Hz, výchozí hodnota je 1000 Hz.

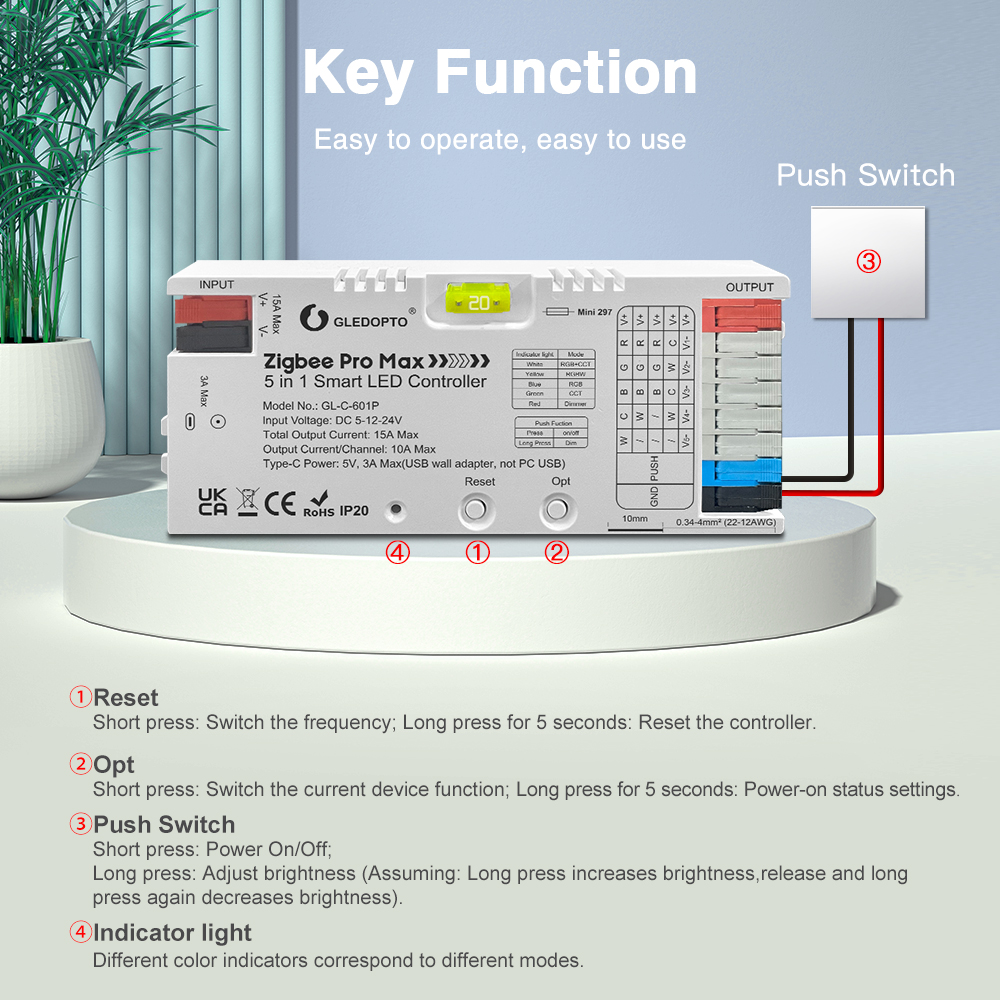

Frekvenci přepínáte krátkým stiskem tlačítka Reset a kontrolka počtem bliknutí ukazuje zvolenou hodnotu: jedno bliknutí 600 Hz, dvě 800 Hz, tři 1000 Hz, čtyři 2000 Hz, pět 4000 Hz a šest 8000 Hz. V praxi zkusíte několik hodnot a ponecháte tu, při které zdroj nepíská a pásek nebliká.

Chování po obnovení napájení a ovládání tlačítky

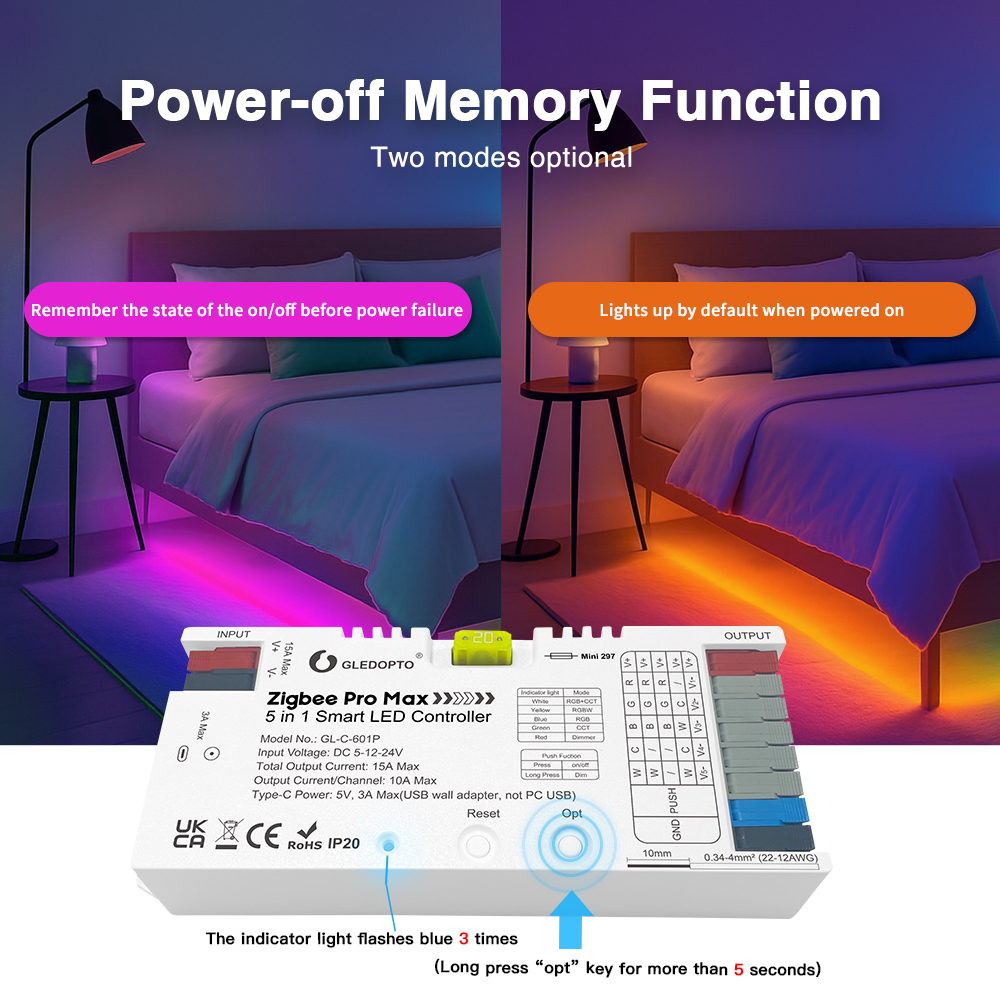

Ovladač nabízí dva režimy chování po výpadku proudu. V prvním si pamatuje, zda bylo světlo před výpadkem zapnuté nebo vypnuté, a obnoví tento stav. Ve druhém se po připojení napájení vždy rozsvítí, což se hodí, pokud pásek spínáte klasickým vypínačem v napájení zdroje. Režim se přepíná podržením tlačítka Opt déle než 5 sekund, změnu potvrdí trojí modré bliknutí kontrolky.

Ke svorkám PUSH a GND lze připojit běžné nástěnné tlačítko bez aretace. Krátký stisk zapíná a vypíná světlo, dlouhý stisk mění jas, přičemž po uvolnění a dalším dlouhém stisku se směr stmívání obrátí. Tlačítko Reset podržené 5 sekund resetuje ovladač.

Napájení, pojistka a svorky

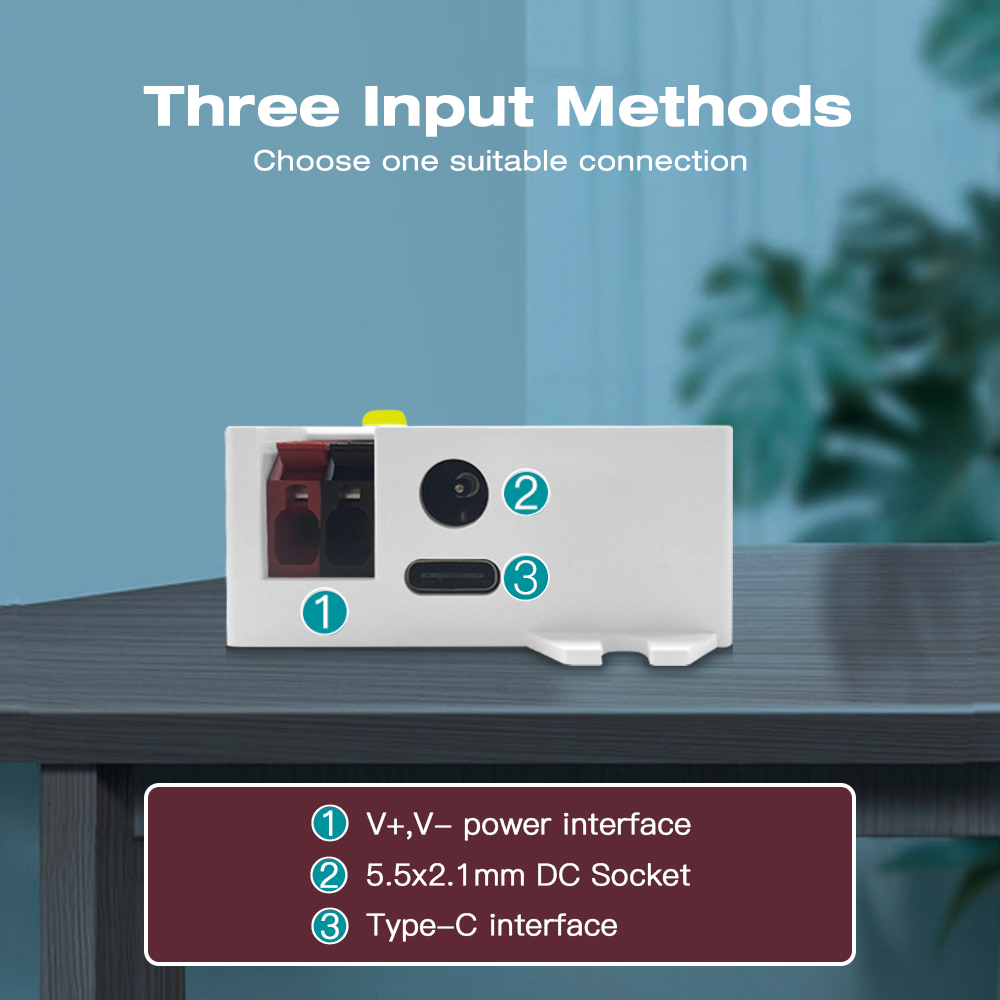

Ovladač lze napájet třemi způsoby. Pákové svorky V+ a V- jsou určené pro plný výkon do 15 A. Souosý konektor DC 5,5 × 2,1 mm a konektor USB Type-C jsou dimenzované do 3 A, USB Type-C přitom pracuje s napětím 5 V a je určen pro síťový USB adaptér, ne pro USB port počítače. Napětí zdroje musí odpovídat napětí LED pásku.

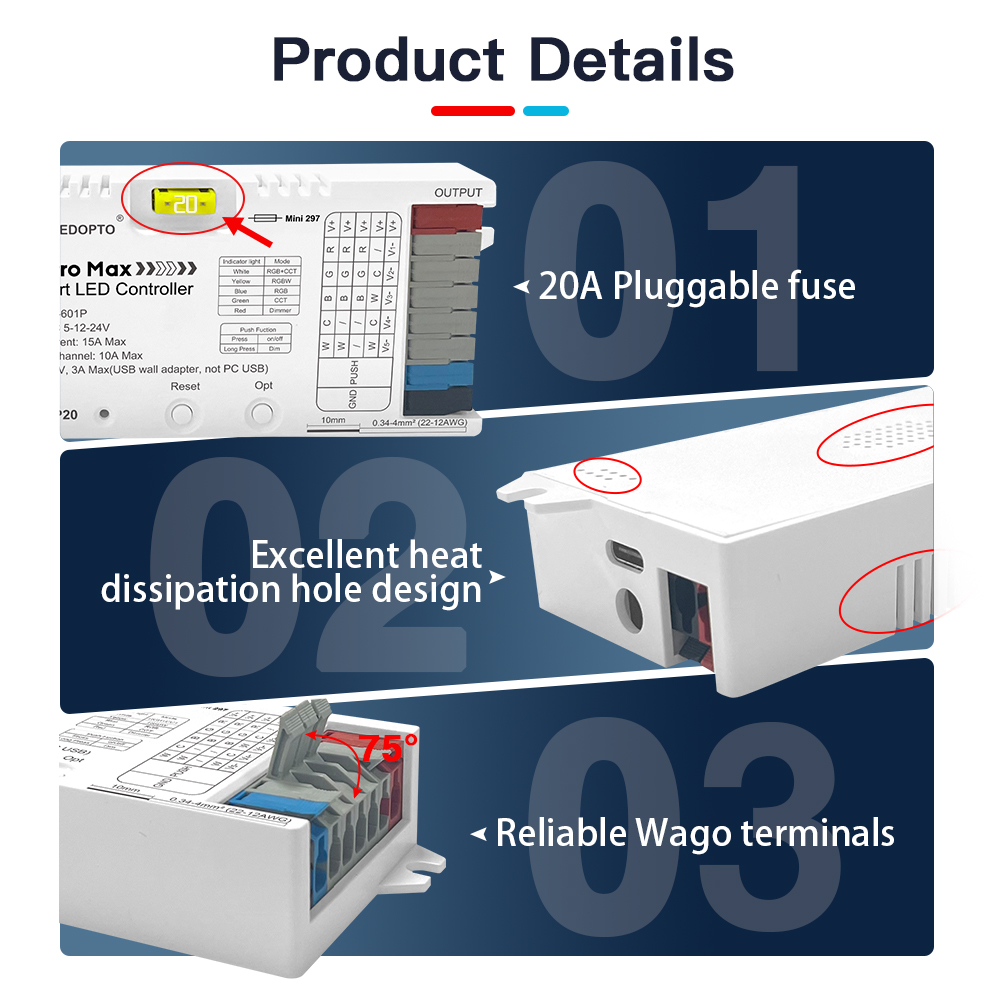

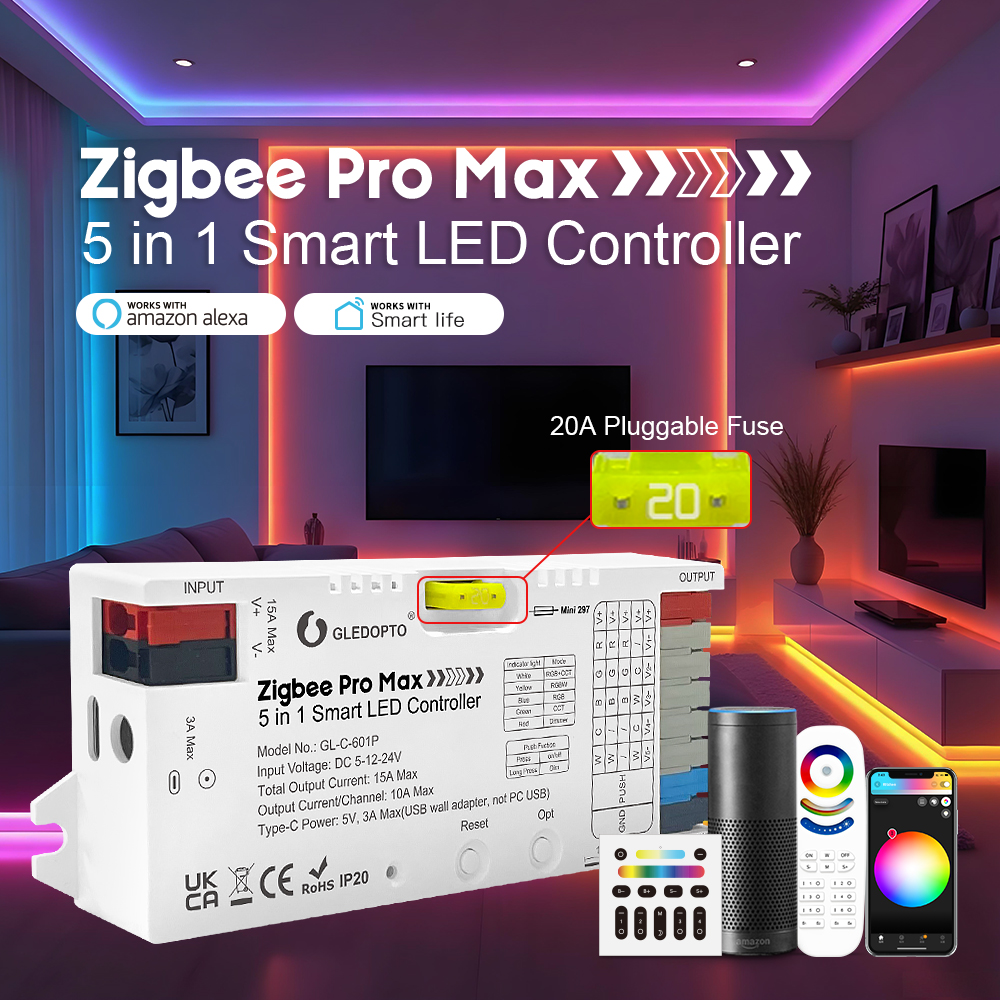

Vstup chrání výměnná nožová pojistka Mini 297 s hodnotou 20 A, přístupná z horní strany krytu. Při přetížení nebo zkratu stačí pojistku vyměnit a ovladač zůstává funkční. V balení je navíc pojistka 5 A pro instalace s menším zatížením, kde chcete jištění přizpůsobit výkonu pásku.

Výstupní svorky jsou pružinové s páčkou, vodiče o průřezu 0,34 až 4 mm² (22 až 12 AWG) odizolované na 10 mm zapojíte bez nářadí. Kryt má větrací otvory pro odvod tepla a krytí IP20, ovladač je tedy určen do suchých vnitřních prostor. Pro vyšší proudy je k dispozici Gledopto Zigbee RF Pro 5v1 s výstupem 20 A, pro rozvaděče varianta na DIN lištu s napájením 12 až 54 V a pro stísněné profily a krabice Ultra Mini provedení s výstupem 10 A.

Časté dotazy

Potřebuji k ovladači Zigbee bránu?
Pro ovládání z aplikace a automatizace ano, například Home Assistant se Zigbee koordinátorem, Philips Hue nebo bránu Tuya. S dálkovým ovladačem Gledopto RF 2,4 GHz nebo nástěnným tlačítkem funguje ovladač i bez brány.

Funguje ovladač se Zigbee2MQTT?
Ano, ovladač podporuje Zigbee2MQTT i ZHA v Home Assistant a deCONZ s koordinátory ConBee a RaspBee.

Proč můj zdroj při stmívání píská nebo pásek bliká?
Jde o interakci PWM frekvence se zdrojem nebo s kamerou. Krátkým stiskem tlačítka Reset přepněte na jinou frekvenci a ponechte tu, při které pískání a blikání zmizí.

Mohu ovladač napájet z USB?
Ano, přes USB Type-C ze síťového adaptéru 5 V s proudem do 3 A. Tento způsob je vhodný pro krátké 5V pásky, pro vyšší výkony použijte svorky V+ a V-.

Technické parametry

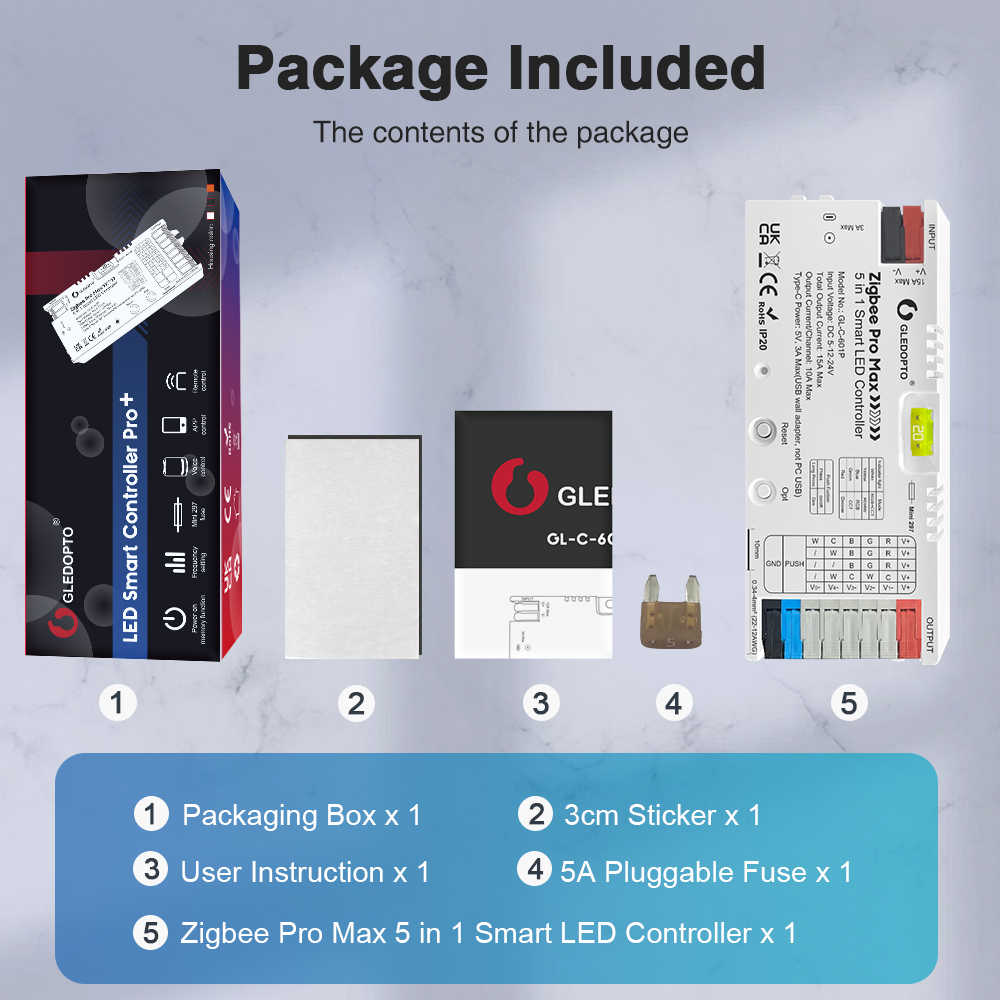

Obsah balení

• Ovladač Gledopto Zigbee Pro Max 5v1 RGBW LED controller
• Náhradní pojistka 5 A
• Uživatelský návod
• Samolepicí podložka 3 cm
