Solight digitální multimetr V33

Detailní popis produktu

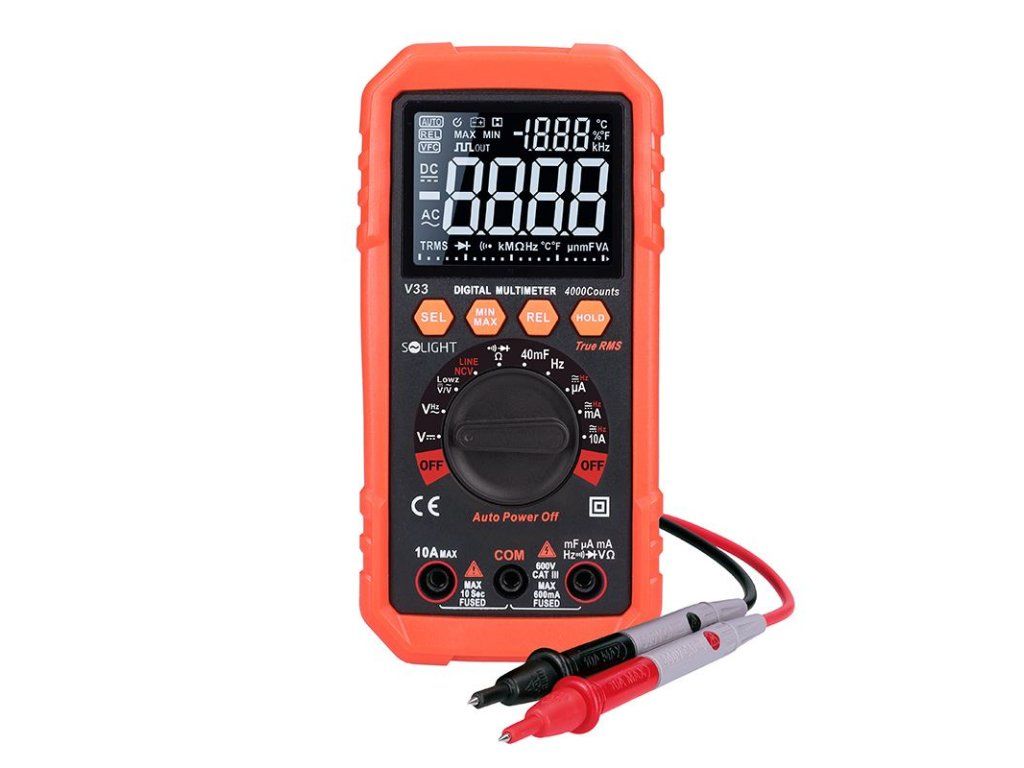

Digitální multimetr Solight V33 je kompaktní ruční měřicí přístroj s true RMS vyhodnocením střídavých veličin, rozlišením 4000 dílků a podsvíceným EBTN displejem o rozměru 51,5 × 40 mm. Měří stejnosměrné i střídavé napětí do 600 V, proud do 10 A, odpor do 40 M?, kapacitu do 40 mF a frekvenci do 10 MHz. K tomu přidává diodový test, akustickou zkoušku spojitosti, bezkontaktní detekci napětí NCV a rozpoznání živého vodiče. Bezpečnostní kategorie CAT III 600 V jej opravňuje k práci v domovních rozvaděčích a na pevných instalacích v budovách.

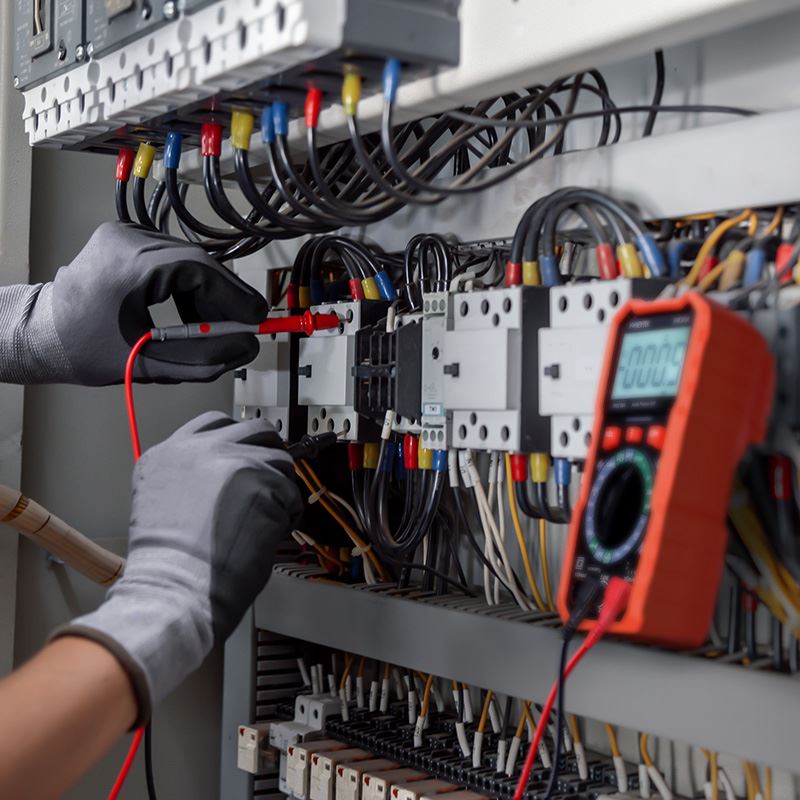

Přístroj je určen elektrikářům, servisním technikům i domácím uživatelům, kteří chtějí jeden nástroj na diagnostiku elektroinstalace, spotřebičů, napájecích zdrojů a elektroniky. Gumové ochranné pouzdro chrání přístroj při pádu, silný magnet na zadní straně umožňuje přichytit multimetr na kovové dveře rozvaděče a mít při měření obě ruce volné. Napájení zajišťují dvě baterie AAA, automatické vypnutí po cca 15 minutách nečinnosti prodlužuje jejich výdrž.

True RMS měření napětí a proudu

Multimetr Solight V33 vyhodnocuje střídavé napětí a proud metodou true RMS, tedy jako skutečnou efektivní hodnotu. Jednodušší multimetry měří střední hodnotu a přepočítávají ji na efektivní za předpokladu čistě sinusového průběhu, takže za frekvenčními měniči, spínanými zdroji, stmívači nebo LED napáječi ukazují chybné údaje. V33 měří správně i tyto deformované průběhy v pásmu 40 Hz – 1000 Hz. Stejnosměrné napětí měří ve čtyřech rozsazích 400 mV – 600 V s přesností ±0,5 % až ±0,8 %, střídavé napětí 4 V – 600 V s přesností ±1,0 %. Vstupní impedance napěťových rozsahů je 10 M?, takže přístroj nezatěžuje měřený obvod. Při měření střídavého napětí se zároveň zobrazuje jeho frekvence a podržením tlačítka SEL se aktivuje režim VFC pro stabilnější měření za frekvenčními měniči.

Proud DC i AC pokrývá šest rozsahů od 400 µA do 10 A. Do 400 mA se měří přes konektor V?mA chráněný pojistkou F500mA/250V, od 400 mA do 10 A přes samostatný konektor 10A s pojistkou F10A/250V. Pokud pojistka přepálí, displej zobrazí hlášení FUSE, takže uživatel hned ví, proč přístroj v proudovém rozsahu neměří. Proudové měření je nutné pro kontrolu odběru spotřebičů, zatížení zdrojů nebo klidové spotřeby zařízení, kde napěťové měření nestačí.

EBTN displej a funkce Hold, MAX/MIN a REL

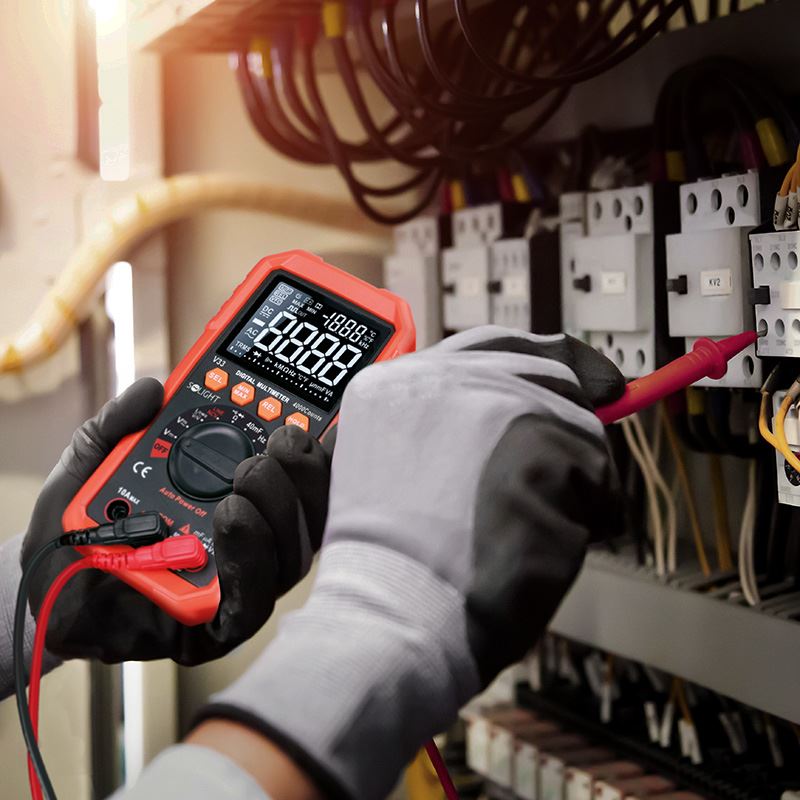

EBTN displej zobrazuje světlé znaky na černém pozadí s vysokým kontrastem a je čitelný z různých úhlů i v šeru rozvaděče díky podsvícení. Kromě hlavního čtyřmístného údaje (max. zobrazení 4000) obsahuje analogový sloupcový graf, který ukazuje trend rychle se měnící hodnoty, indikaci přetížení OL, zápornou polaritu a stav baterie. Funkce Hold zmrazí naměřenou hodnotu, což se hodí, když je displej při měření mimo zorné pole. MAX/MIN zaznamenává extrémy během měření, například špičky napětí při rozběhu motoru nebo pokles při zatížení zdroje. Režim REL v rozsahu kapacity odečte zbytkovou hodnotu měřicích kabelů a zpřesní měření malých kondenzátorů.

Bezkontaktní detekce napětí NCV a rozpoznání živého vodiče

NCV senzor v horní části přístroje detekuje střídavé napětí 30 V – 1000 V (50 – 60 Hz) bez dotyku vodiče. Po přepnutí otočného přepínače do polohy NCV/Live a volbě režimu tlačítkem SEL se na displeji zobrazí EF, při přiblížení ke kabelu pod napětím zazní bzučák a rozsvítí se LED. Tato funkce slouží k rychlému ověření, zda je zásuvka, kabel nebo svorka pod napětím ještě před odkrytím vodičů, a k hledání přerušení v kabelu. Výsledek je orientační a může být ovlivněn tloušťkou izolace nebo konstrukcí zásuvky, proto se před prací vždy potvrzuje kontaktním měřením.

Režim Live rozpozná fázový vodič dotykem červené sondy zasunuté v konektoru V?. V rozsahu 100 V – 250 V AC se při kontaktu s fází zobrazí LIVE a zazní signál, na nulovém vodiči přístroj mlčí. Pro rychlé ověření přítomnosti napětí bez multimetru je vhodnější jednoduchá zkoušečka napětí EMOS VT-110, která se vejde do kapsy a nevyžaduje nastavování.

Odpor, kapacita, frekvence, diody, spojitost a teplota

Odpor měří V33 v rozsazích 400 ? – 40 M? s přesností ±1,0 % (±1,2 % na 40 M?), u hodnot nad 1 M? trvá ustálení několik sekund. Zkouška spojitosti spustí bzučák při odporu pod 50 ? ±30 ? a slouží ke kontrole pojistek, kabelů, pájených spojů a vinutí bez sledování displeje. Diodový test zobrazí napětí v propustném směru a odhalí proraženou nebo přerušenou diodu. Kapacita 40 nF – 40 mF pokrývá kondenzátory ve spínaných zdrojích i rozběhové kondenzátory motorů; před měřením je nutné kondenzátor vybít. Frekvence se měří v rozsahu 4 Hz – 10 MHz s přesností ±0,5 %. Teplota 0 °C – 50 °C je snímána vestavěným senzorem a zobrazuje se po zapnutí jako teplota okolí; přístroj nemá vstup pro externí teplotní sondu a po přenesení do jiného prostředí potřebuje čas na vyrovnání teploty.

Bezpečnost a praktické použití

Přístroj splňuje normu IEC 1010 pro kategorii CAT III 600 V a stupeň znečištění 2, má dvojitou izolaci a ochranu proti přetížení: napěťové rozsahy snesou 600 V DC/AC RMS, ostatní rozsahy 250 V DC/AC RMS. CAT III znamená, že multimetr je konstruován pro měření na pevných rozvodech v budovách, tedy v rozvaděčích, na jističích, stykačích a zásuvkových obvodech, kde hrozí přechodné přepětí. Typické scénáře: kontrola napětí na fázích v rozvaděči, hledání závady na spotřebiči, měření napájecích zdrojů 12/24 V pro LED pásky a smart home moduly, kontrola kondenzátorů a diod při opravě elektroniky. Pro delší výdrž doporučujeme lithiové baterie GP AAA, běžnou volbou jsou alkalické baterie GP Ultra Plus AAA.

Časté dotazy

Co znamená true RMS a kdy na tom záleží?
True RMS je měření skutečné efektivní hodnoty střídavého signálu bez ohledu na jeho tvar. Záleží na tom všude, kde napětí nebo proud nemá čistě sinusový průběh, například za frekvenčními měniči, stmívači nebo spínanými zdroji. Multimetr bez true RMS tam vykazuje chybu i v desítkách procent.

Měří V33 teplotu externí sondou?
Ne. Teplotu 0 °C – 50 °C snímá vestavěný senzor a jde o teplotu okolí přístroje. Pro měření teploty povrchů nebo kapalin je třeba jiný přístroj.

Lze měřit třífázové sdružené napětí 400 V?
Ano, rozsah AC napětí sahá do 600 V a přístroj má kategorii CAT III 600 V, která pokrývá měření v domovních a průmyslových rozvaděčích. Před měřením je nutné zkontrolovat neporušenost sond a pouzdra.

Proč displej v proudovém rozsahu ukazuje FUSE?
Hlášení FUSE znamená přepálenou pojistku F500mA/250V nebo F10A/250V. Pojistku je nutné vyměnit za stejný typ po odpojení sond od měřeného obvodu a sejmutí zadního krytu.
