Sonoff Fusion E2GS - nástěnné dvojité tlačítko pro MINI-2GS, MINI-ZB2GS, MINI-ZB2GS-L

Detailní popis produktu

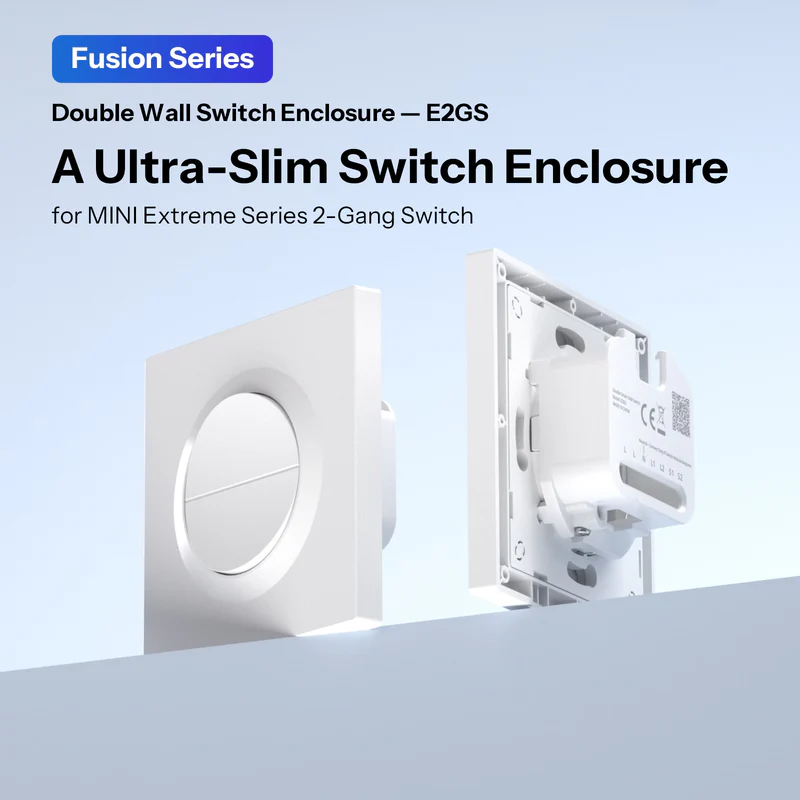

SONOFF E2GS je nástěnný kryt dvojitého vypínače, který doplňuje dvoukanálové spínací moduly SONOFF MINI-2GS, MINI-ZB2GS a MINI-ZB2GS-L o čelní ovládací panel s fyzickými tlačítky. Samotný modul se montuje skrytě do instalační krabice za kryt; E2GS zajišťuje jeho ruční ovládání přímo na stěně a obě spínané větve sjednotí do čistého, moderního vzhledu. Jde tedy o pasivní mechanický kryt, nikoli o samostatné elektronické zařízení – veškerou spínací logiku obstarává vložený modul.

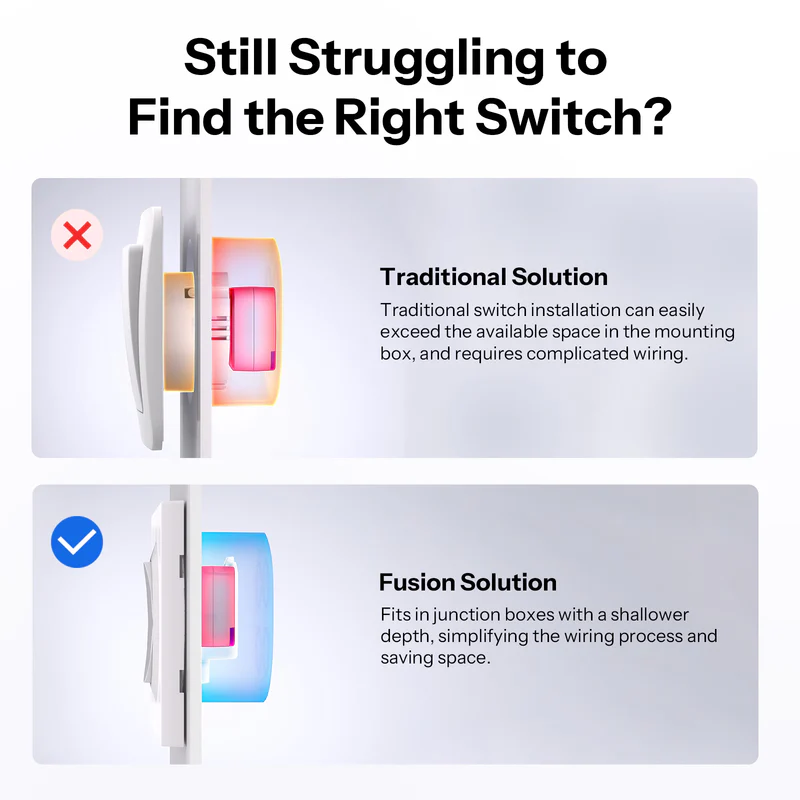

Kryt řeší typický problém montáže chytrých vypínačů: nedostatek místa v mělké instalační krabici a komplikovanou kabeláž. Díky konstrukci řady Fusion se modul i kryt vejdou tam, kde by tradiční hlubší řešení místo přesáhlo. E2GS se hodí do novostaveb, rekonstrukcí, bytů, kanceláří i tam, kde se dvoukanálové chytré spínání dodatečně přidává do stávající elektroinstalace.

Dvoukanálové ovládání jedním krytem

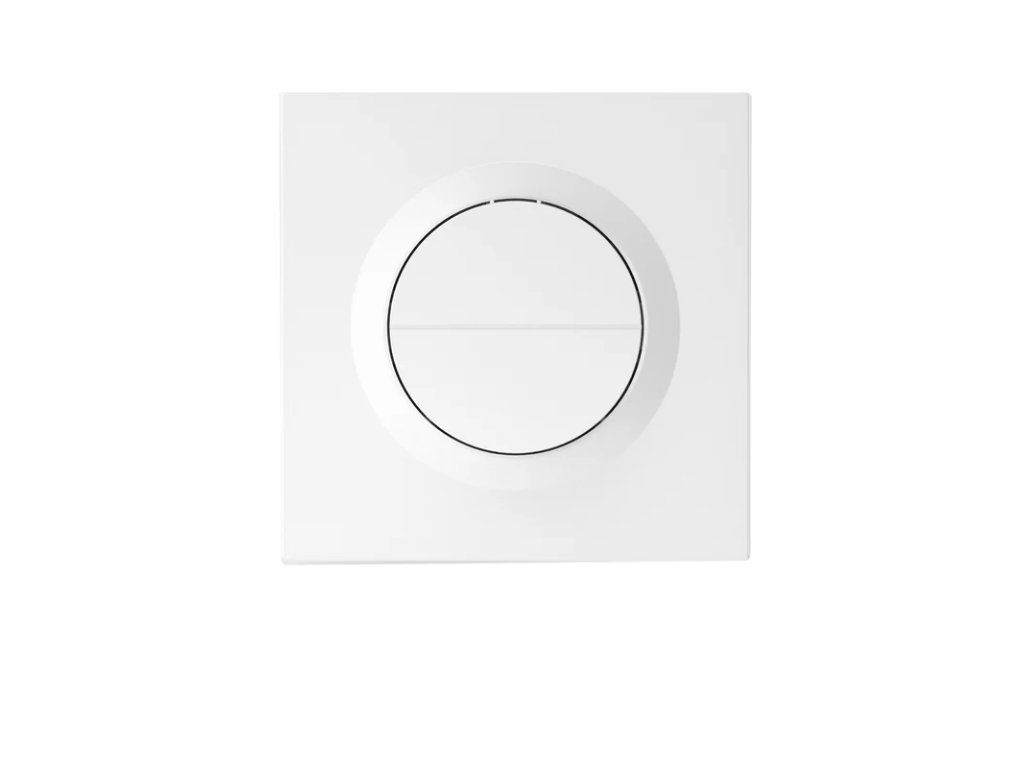

Čelní plocha krytu je rozdělena na dvě samostatná tlačítková pole – horní a dolní. Každé pole ovládá jeden ze dvou nezávislých kanálů vloženého modulu, takže z jednoho místa spínáte dvě světla nebo dva okruhy. To je praktické například u vstupní chodby a venkovního svítidla, u dvou skupin světel v obývacím pokoji nebo všude, kde by jinak musely být dva samostatné vypínače. Sloučení obou ovládacích polí do jednoho krytu šetří místo na stěně i počet instalačních krabic.

Ultra tenká konstrukce s hloubkou 21 mm

Vnitřní hloubka krytu v instalační krabici je pouze 21 mm. To je klíčové tam, kde je za krabicí málo prostoru – v příčkách, sádrokartonu nebo u rekonstrukcí se starými mělkými krabicemi. Menší hloubka znamená více volného místa pro vodiče, snazší zatlačení sestavy do krabice a menší riziko, že modul s kabeláží do krabice „nepůjde". Praktickým výsledkem je rychlejší a čistší montáž bez nutnosti měnit krabici za hlubší.

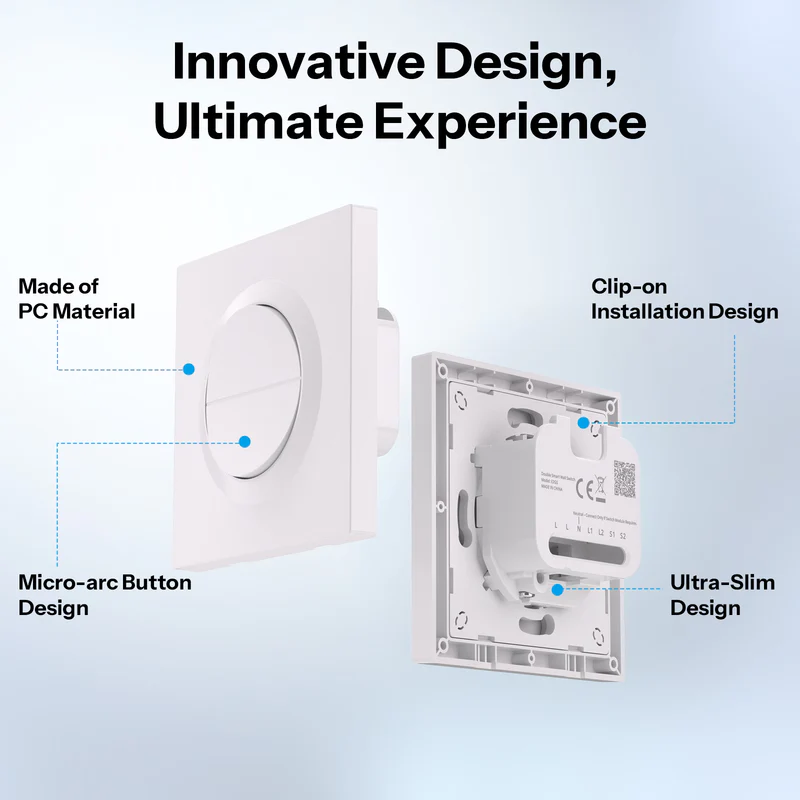

Clip-on montáž a ohnivzdorný PC materiál

Kryt se na zadní rámeček nasazuje systémem clip-on – tedy nacvaknutím bez šroubování čelní části. Při instalaci nejprve uvolníte šrouby na svorkách modulu, provedete zapojení, modul usadíte na zadní bracket krytu a celou sestavu zacvaknete. Tím se zkracuje doba montáže a kryt zůstává bezpečně zafixovaný. Výhodou je i snadná demontáž při pozdějším servisu nebo výměně modulu.

Tělo krytu je vyrobeno z polykarbonátu (PC) s ohnivzdornou úpravou. Materiál je odolný proti poškrábání a tvarově stálý, takže se nedeformuje ani při dlouhodobém používání a zachovává si bílou barvu i hladký povrch. U prvku, který je trvale na očích a denně se ho dotýkáte, je tato odolnost zásadní pro dlouhou životnost a stálý vzhled.

Ergonomická micro-arc tlačítka

Obě tlačítková pole mají takzvaný micro-arc design – jemně prohnutý tvar, který kopíruje přirozený úhel stisku prstu. Horní pole ovládá první kanál, dolní pole druhý kanál. Zakřivení zlepšuje hmatovou odezvu a činí každodenní ovládání pohodlnějším než u plochých ploch. Jde o detail, který se projeví právě při běžném, opakovaném používání světel v domácnosti.

Kompatibilita s moduly SONOFF MINI-2GS, MINI-ZB2GS a MINI-ZB2GS-L

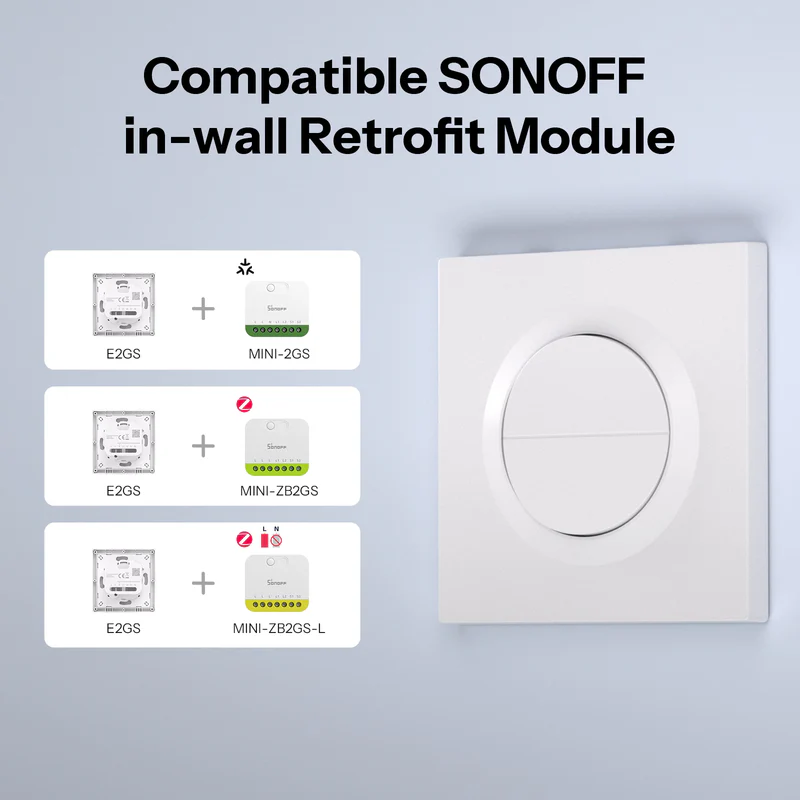

E2GS je navržen výhradně pro tři dvoukanálové spínací moduly SONOFF a podle vybraného modulu se liší způsob komunikace i nároky na zapojení. Pro Wi-Fi instalaci s podporou Matter slouží modul MINI-2GS, který se zapojuje do běžné chytré domácnosti přes Wi-Fi. Pokud stavíte na protokolu Zigbee, použijete modul MINI-ZB2GS. Tam, kde v krabici není k dispozici nulový vodič, je řešením modul MINI-ZB2GS-L v provedení bez nutnosti neutrálu. Kryt E2GS je společný pro všechny tři varianty – montáž i ovládání tlačítky zůstávají stejné, mění se pouze vložený modul.

Vhodné instalační krabice

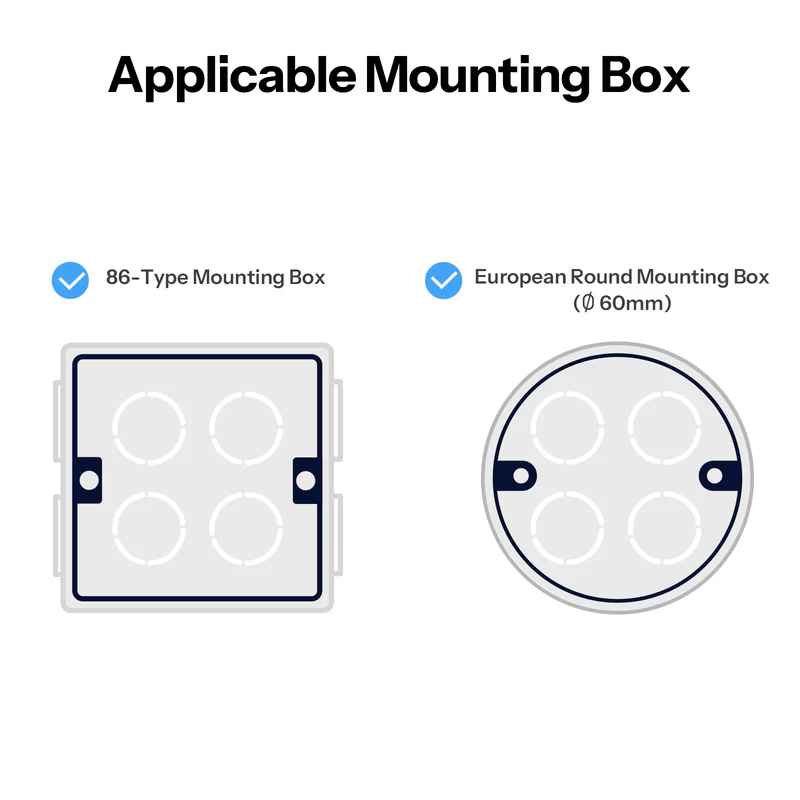

Kryt je rozměrově sladěn se dvěma nejběžnějšími typy instalačních krabic: standardní krabicí typu 86 a evropskou kulatou krabicí o průměru O60 mm. Díky tomu jej lze nasadit do většiny tuzemských i evropských elektroinstalací bez úprav.

Montáž krok za krokem

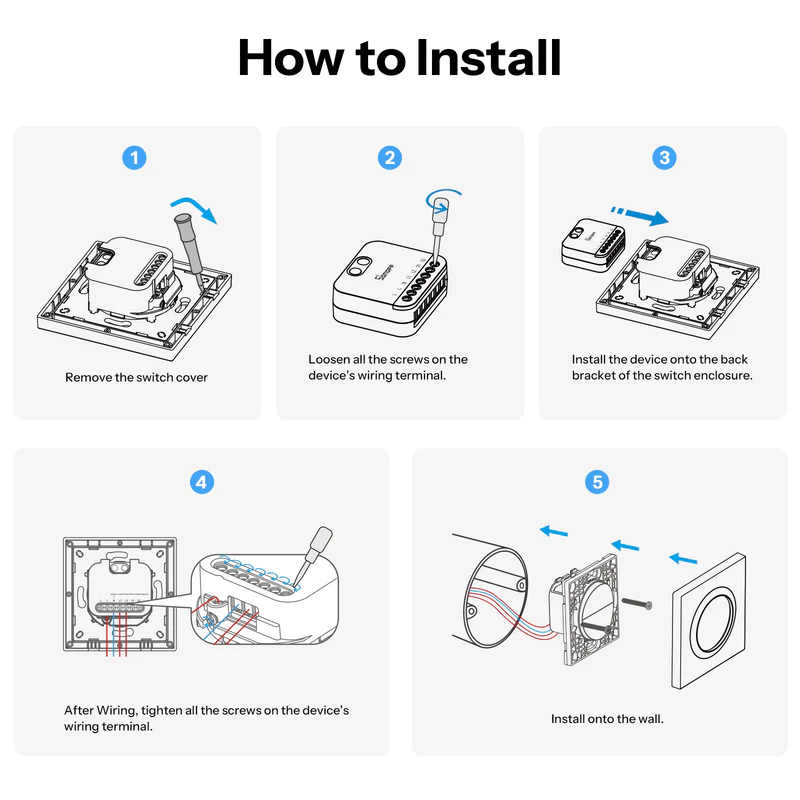

Postup montáže je přímočarý: sejmutí krytu, uvolnění všech šroubů na svorkách modulu, usazení modulu na zadní bracket krytu, zapojení vodičů a dotažení svorek, nasazení sestavy do krabice a finální nacvaknutí čelního krytu. Před zapojením je nutné svorky modulu povolit a po dokončení kabeláže je opět pevně dotáhnout pro bezpečný a stabilní provoz.

Místo v řadě Fusion

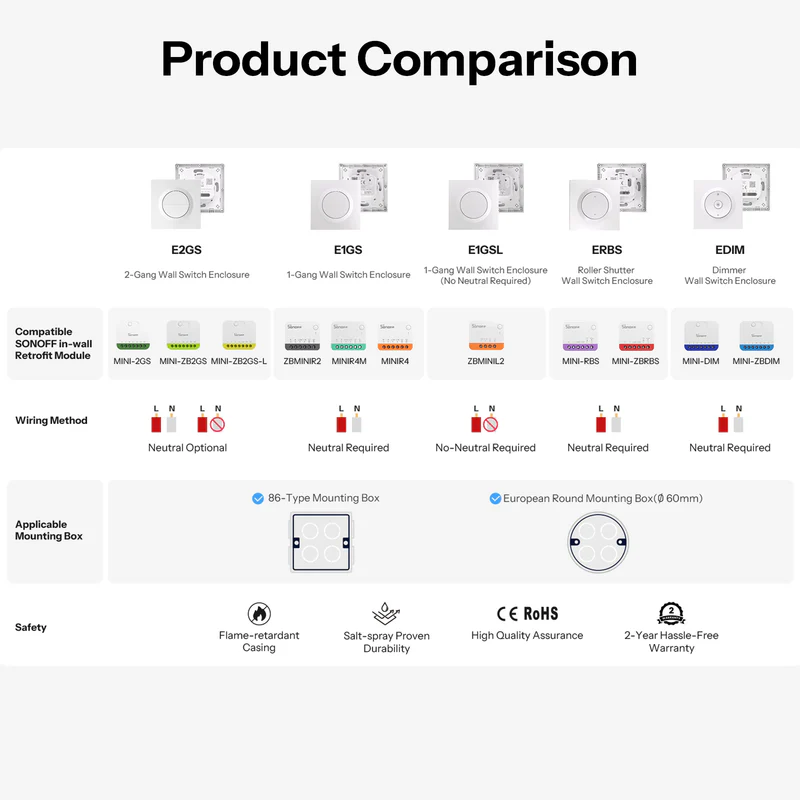

E2GS je dvoukanálová spínací varianta krytů Fusion. Vedle něj existují kryty pro jednokanálové spínání, ovládání rolet (ERBS) i pro stmívání (EDIM), které se liší typem ovládání a podporovaným modulem. Pokud tedy nehledáte dvoukanálové spínání, ale jednu větev, žaluzie nebo stmívání, sáhnete po jiném krytu téže řady; E2GS je určen výhradně pro dvoukanálové moduly MINI-2GS, MINI-ZB2GS a MINI-ZB2GS-L.

Časté dotazy

Funguje SONOFF E2GS samostatně?
Ne. E2GS je pasivní kryt se dvěma tlačítkovými poli. Vyžaduje vložený dvoukanálový modul SONOFF MINI-2GS, MINI-ZB2GS nebo MINI-ZB2GS-L, který obstarává samotné spínání a komunikaci. Bez modulu nemá kryt žádnou elektronickou funkci.

Kolik okruhů s E2GS ovládám?
Dva nezávislé kanály – horní a dolní tlačítkové pole ovládá každé jeden okruh. Hodí se tedy tam, kde byste jinak potřebovali dva samostatné vypínače vedle sebe.

Co když v krabici nemám nulový vodič?
Pak zvolte modul MINI-ZB2GS-L, který je navržen pro zapojení bez nutnosti neutrálu. Kryt E2GS je s tímto modulem plně kompatibilní, montáž i ovládání zůstávají stejné.

Do jaké instalační krabice se E2GS hodí?
Do standardní krabice typu 86 a do evropské kulaté krabice o průměru O60 mm. Vnitřní hloubka krytu je pouze 21 mm, takže si poradí i s mělčími krabicemi, kde tradiční řešení místo přesáhne.
