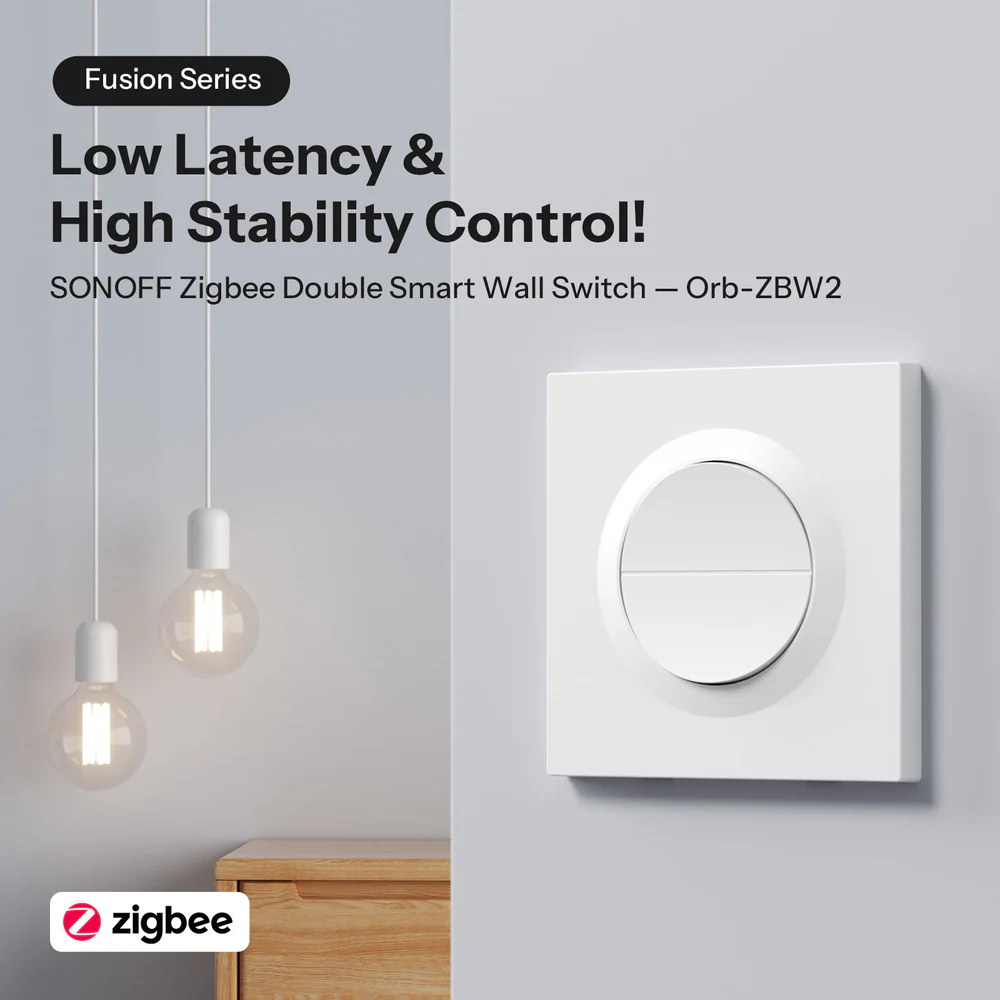

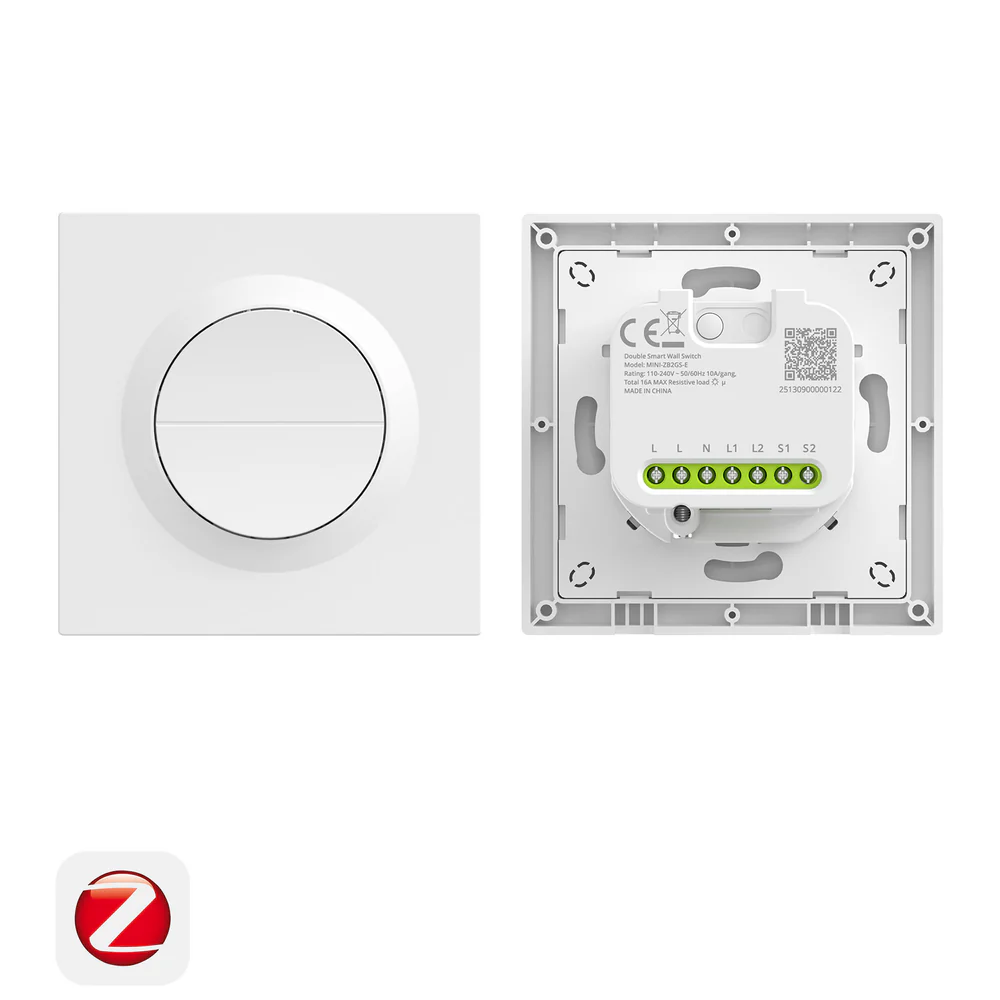

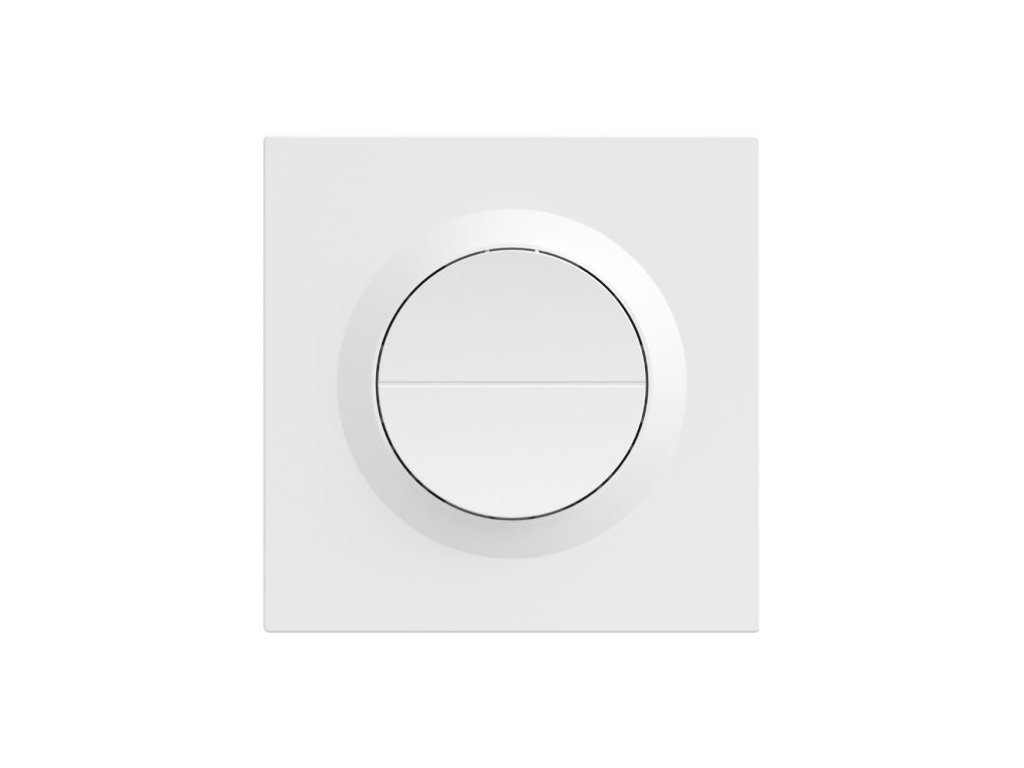

Sonoff Fusion Orb-ZBW2 dvoukanálový Zigbee chytrý spínač

Detailní popis produktu

Sonoff Fusion Orb-ZBW2 (MINI-ZB2GS-E) je dvoukanálový nástěnný Zigbee spínač, který se zapojuje do 110–240 V elektroinstalace a pro provoz vyžaduje neutrální vodič (N). Umožní samostatně ovládat dva okruhy (např. dvě světla nebo světlo + ventilátor) a v chytré domácnosti současně posiluje pokrytí díky režimu Zigbee router.

Z pohledu automatizace jsou klíčové funkce Detach Relay (oddělení tlačítka od relé), Binding (rychlé lokální vazby), časovače a volba Power-on State včetně volitelného zpoždění po návratu napájení. Zařízení je určené pro vnitřní použití a pro spínání (nejde o stmívač).

Klíčové vlastnosti zařízení

• 2 nezávislé kanály – samostatné spínání dvou okruhů v jedné instalační pozici.
• Zigbee 3.0 – IEEE 802.15.4, integrace do Zigbee hubu a automatizací.
• Zigbee router – posílení mesh sítě a lepší dosah pro další Zigbee zařízení.
• Detach Relay – oddělení stavu tlačítka od stavu relé (praktické pro chytré žárovky).
• Binding – lokální vazby (rychlá odezva i bez cloudu) v podporovaných platformách.
• Práce s nízkou zátěží – stabilní spínání i nízkopříkonových světelných zdrojů od 3 W bez přídavných modulů proti blikání.
• Časovače a automatizační režimy – plánování, odložené akce, smyčkové časovače, režim Inching, chování po výpadku napájení (Power-on State) včetně zpoždění.

Technické parametry

Praktické použití a reálné scénáře

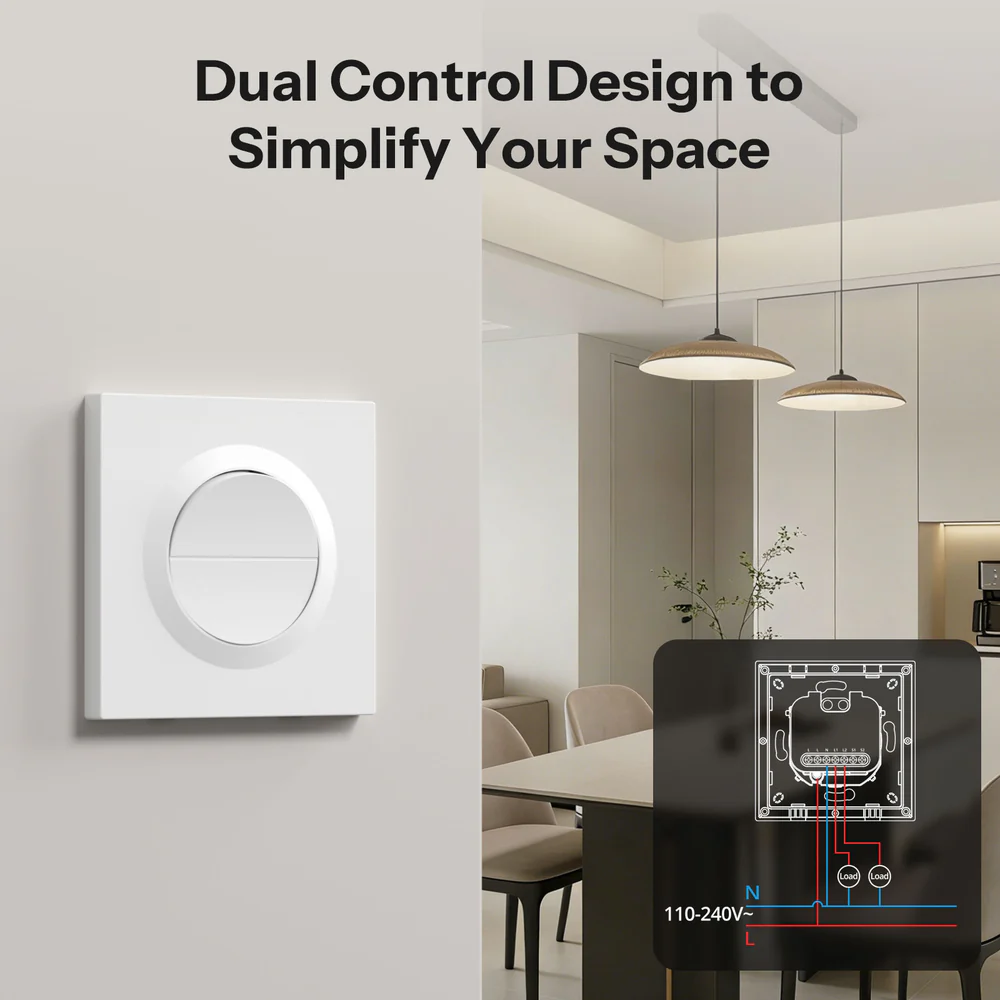

• Dva okruhy v jedné krabici – typicky světlo + druhé světlo, světlo + ventilátor nebo dvě samostatné zóny v jedné místnosti.
• Automatizace podle pohybu nebo přítomnosti – spínání okruhu na základě detekce z SNZB-03P PIR senzoru nebo podle přítomnosti ze SNZB-06P senzoru přítomnosti.
• Reakce na otevření dveří/okna – sepnutí světla nebo vypnutí okruhu při události ze senzoru otevření.
• Stabilnější Zigbee síť – protože Orb-ZBW2 funguje jako router, dává smysl ho umístit tam, kde běžně „zlobí“ dosah Zigbee (chodby, schodiště, vzdálenější místnosti).

Zásadní funkce produktu

1) Detach Relay

Detach Relay odděluje stav mechanického ovládání od stavu relé. V praxi to znamená, že tlačítko na zdi může sloužit jako „ovladač“ (trigger do automatizace), zatímco napájení na výstupu zůstane podle potřeby trvale zapnuté. To je důležité tam, kde chcete používat chytré žárovky nebo jiné „smart“ světelné zdroje, které musí být trvale pod napětím, ale současně chcete zachovat běžné ovládání z místa instalace.

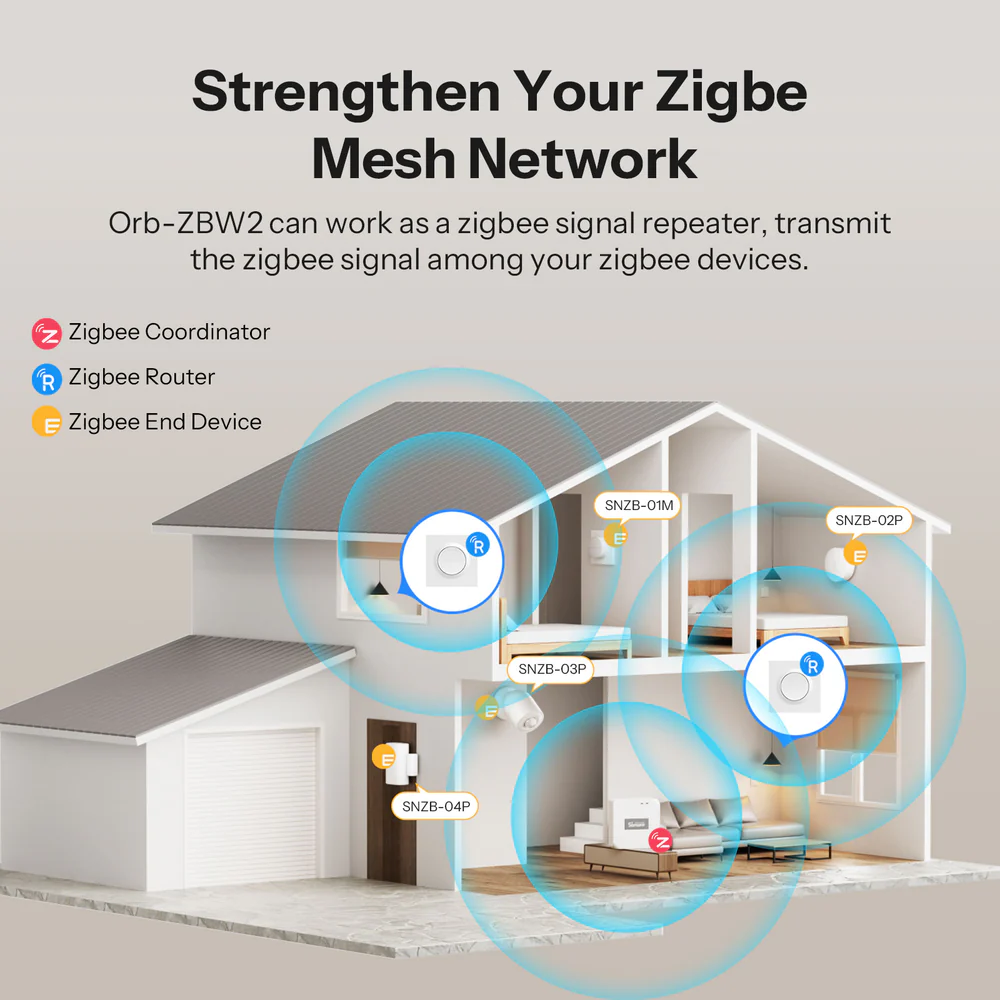

2) Zigbee Router a Turbo režim

Orb-ZBW2 umí fungovat jako Zigbee router (opakovač). V praxi rozšiřuje dosah a zvyšuje stabilitu Zigbee mesh sítě, protože přeposílá zprávy dalších Zigbee zařízení. Pro posílení spojení je k dispozici také režim Turbo (zvýšení síly signálu).

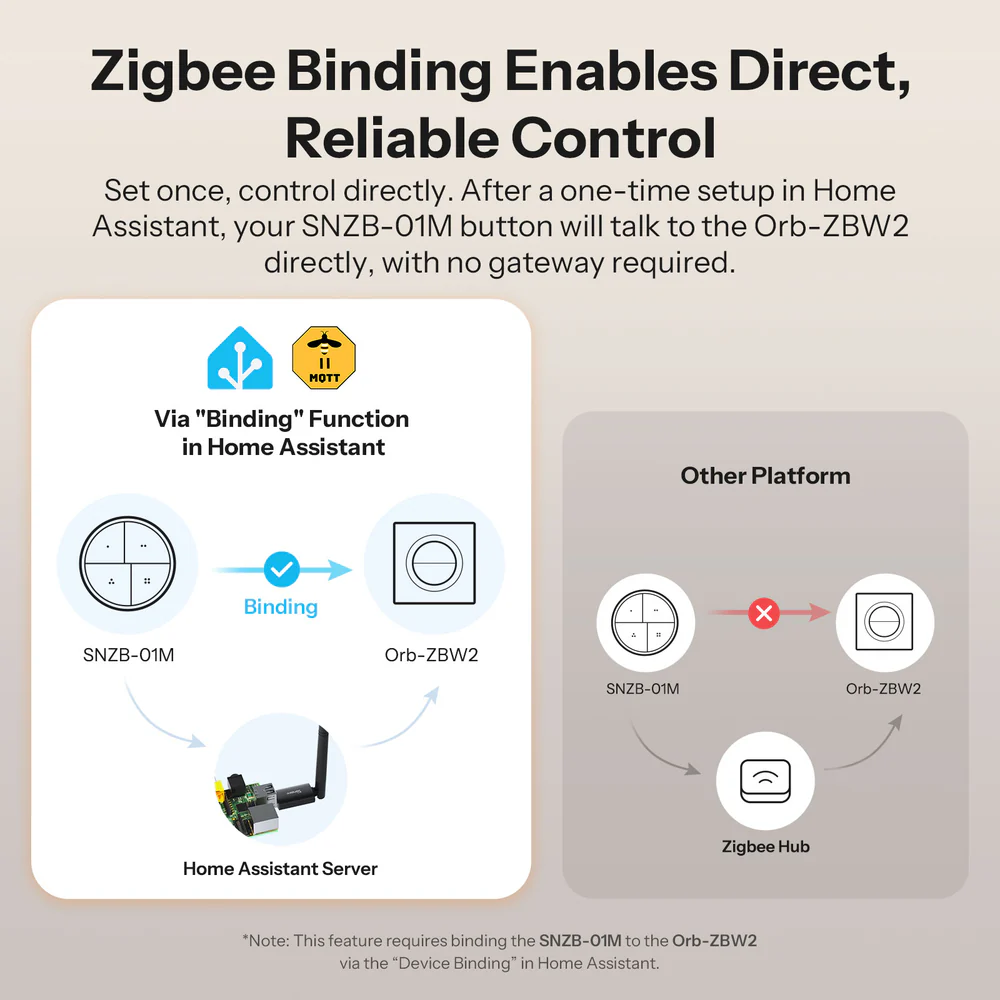

3) Binding pro rychlé lokální vazby

V podporovaných prostředích lze využít Binding pro lokální propojení se Zigbee ovladačem (např. tlačítkem) tak, aby ovládání probíhalo přímo v Zigbee síti a nebylo závislé na cloudu. Tato logika se používá tam, kde chcete co nejrychlejší odezvu a funkčnost i při výpadku internetu.

4) Časovače, Inching a chování po výpadku napájení

K dispozici jsou plánované události (Schedule), odložené akce (Timer), smyčkové spínání (Loop Timer), režim Inching (automatické vypnutí nebo zapnutí po uplynutí nastavené doby) a volba Power-on State (stav po obnovení napájení) včetně možnosti zpoždění po návratu napětí.

Externí ovládání / vstupy

Orb-ZBW2 je nástěnný spínač se dvěma kanály, určený pro přímé ovládání dvou okruhů. V automatizacích lze pracovat se stavem spínače jako s událostí (např. pro spuštění scény). Při aktivním režimu Detach Relay přibývá v některých platformách další spouštěcí podmínka založená na akci externího ovládání.

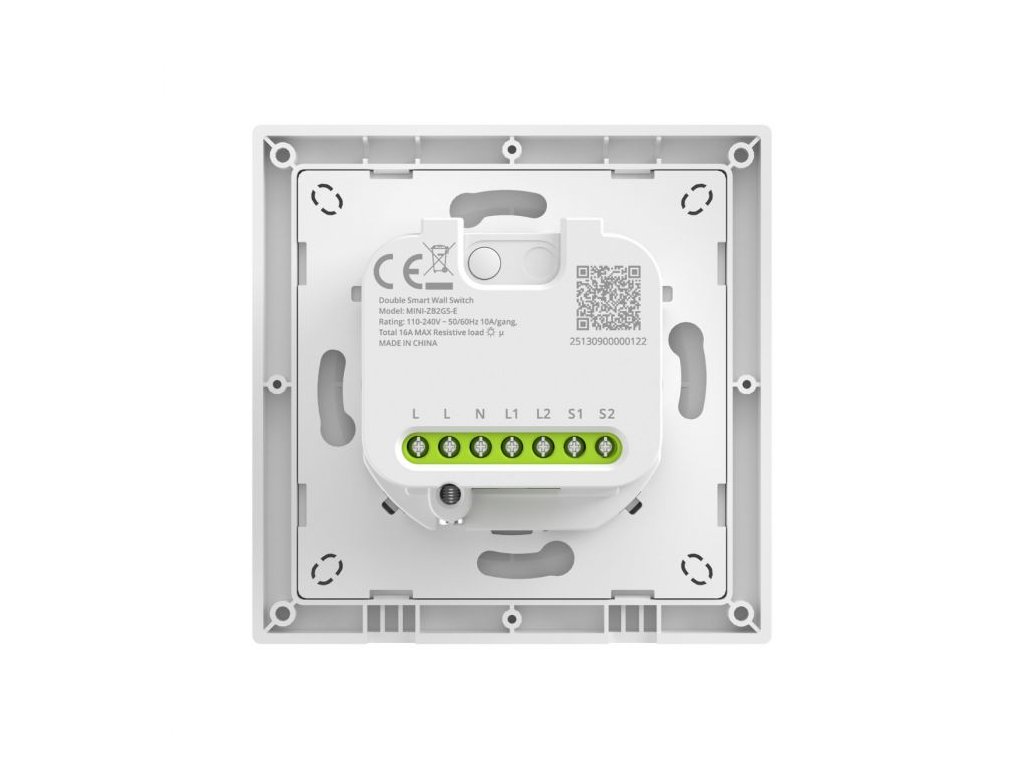

Instalace a požadavky na montáž

• Vyžaduje neutrální vodič (N) pro napájení zařízení.
• Vnitřní použití (Indoor).
• Doporučený vodič: 16 AWG až 14 AWG, pouze měděný vodič (plný nebo lankový).

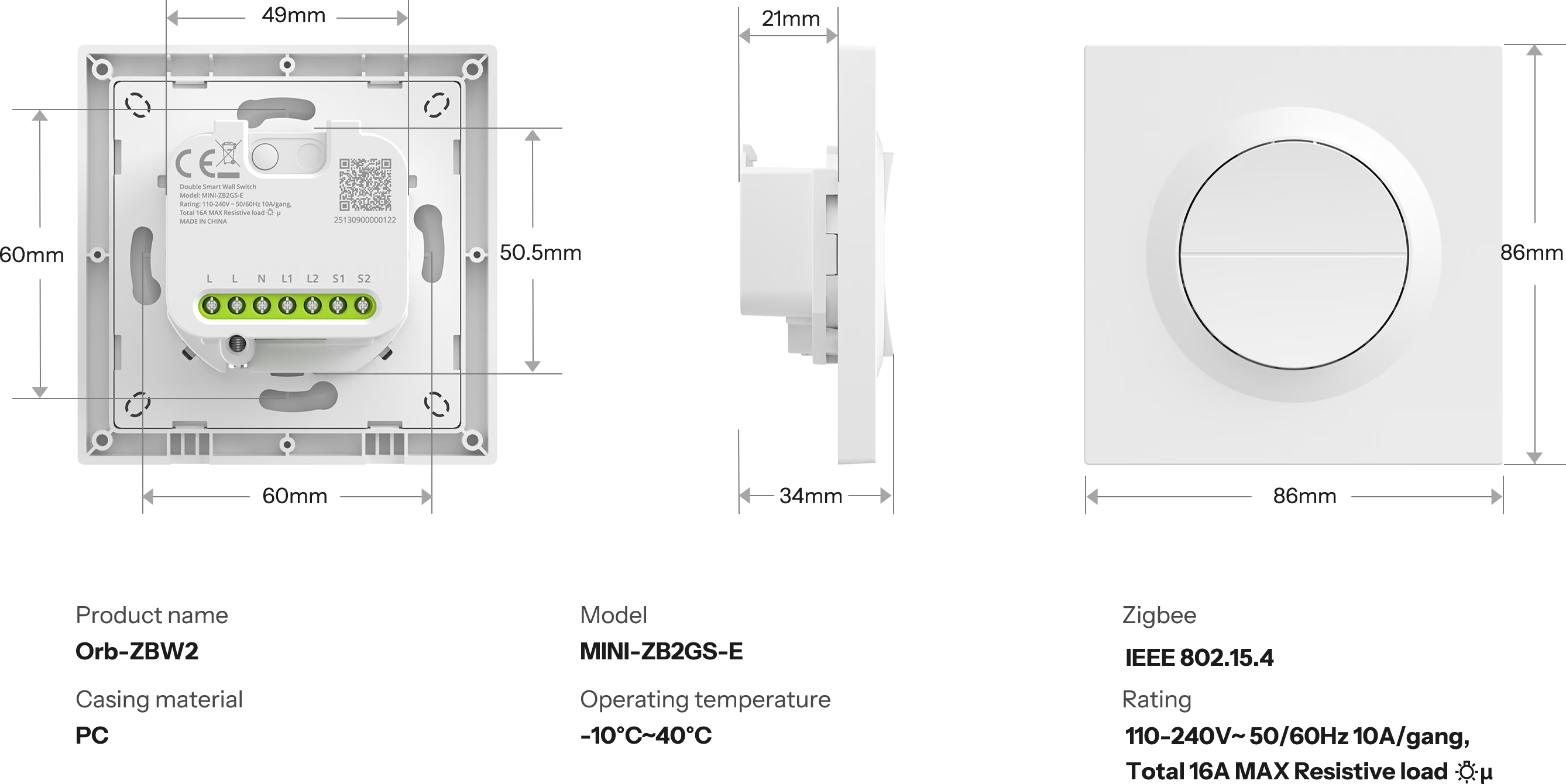

• Rozměr zařízení: 86 × 86 × 33,7 mm – při montáži řešte hloubku a prostor pro vodiče v instalační krabici.

Zapojení a bezpečnostní zásady

• Zařízení pracuje v síťovém napětí 110–240 V~. Montáž a zapojení řešte v souladu s pravidly pro práci na elektrických instalacích.
• Respektujte limity zátěže: 10 A na kanál, 16 A celkem (rezistivní zátěž).
• Orb-ZBW2 je spínač – není určen pro stmívání (nejde o stmívač pro regulaci jasu).

Síť, komunikace a role v systému

Komunikace probíhá přes Zigbee 3.0 (IEEE 802.15.4). Zařízení může v síti fungovat jako router, takže kromě vlastní funkce spínání pomáhá přeposílat komunikaci dalších Zigbee zařízení a zlepšovat pokrytí v domácnosti.

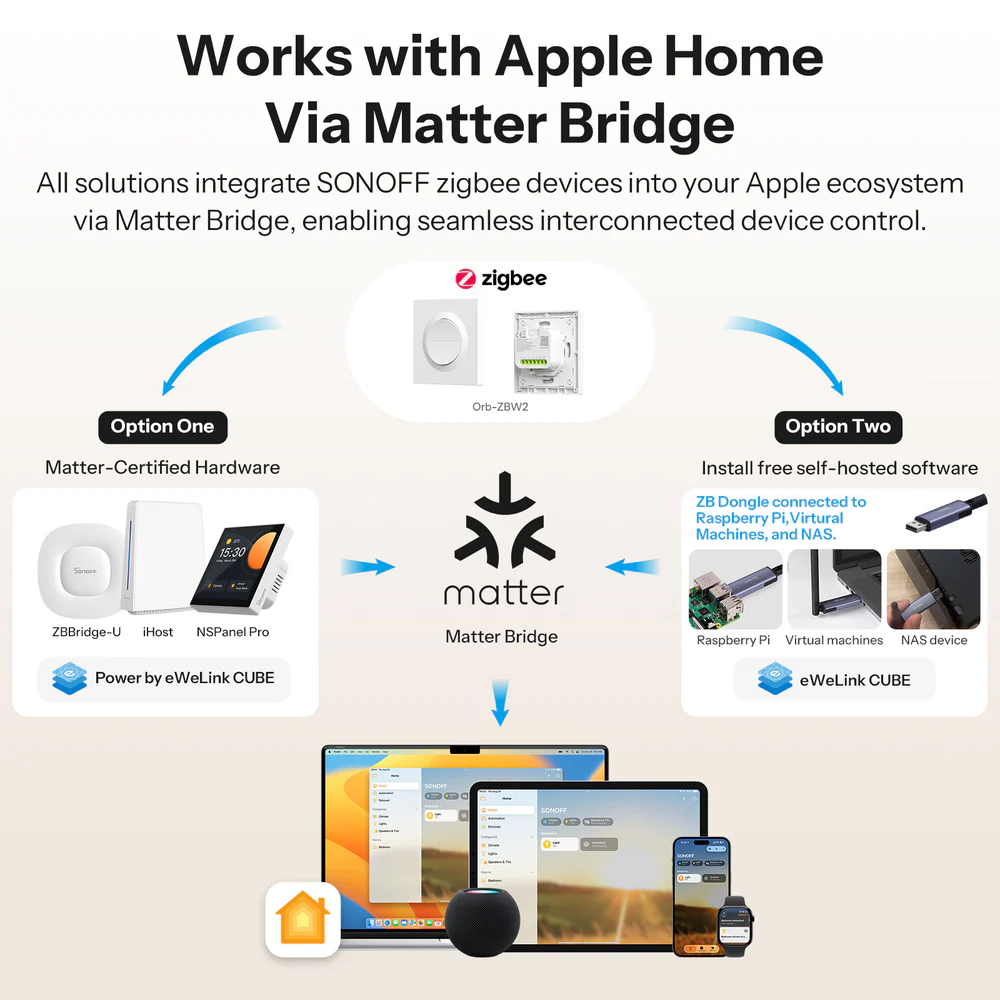

Kompatibilita se systémy a bránami

Orb-ZBW2 je určen pro připojení k Zigbee hubům a platformám. Podporované scénáře zahrnují integraci do Sonoff Zigbee Bridge Pro, do Sonoff Zigbee Bridge Ultra a do NSPanel Pro. Pro vlastní instalace bez „klasické brány“ je počítáno i s použitím USB koordinátoru (ZBDongle-P/-E) v systému typu Home Assistant. V praxi to znamená, že Orb-ZBW2 můžete provozovat i v prostředí Home Assistant Green s vhodným USB adaptérem, například Sonoff Dongle Plus MG24.

Naopak, zařízení není určeno pro přidání do Philips gateway, IKEA gateway ani Fritzbox gateway.

Alternativy a související produkty

Pokud v instalační krabici nemáte neutrální vodič (N), dává smysl zvolit variantu Sonoff Fusion Orb-ZBW2L. Pro instalace, kde chcete místo Zigbee použít Wi-Fi + Matter, je alternativou Sonoff Fusion Orb-MW2. Pokud řešíte spínání dvou okruhů bez výměny nástěnného vypínače (instalace „za vypínač“), prakticky se používají i moduly řady MINI, například Sonoff MINI-ZB2GS.

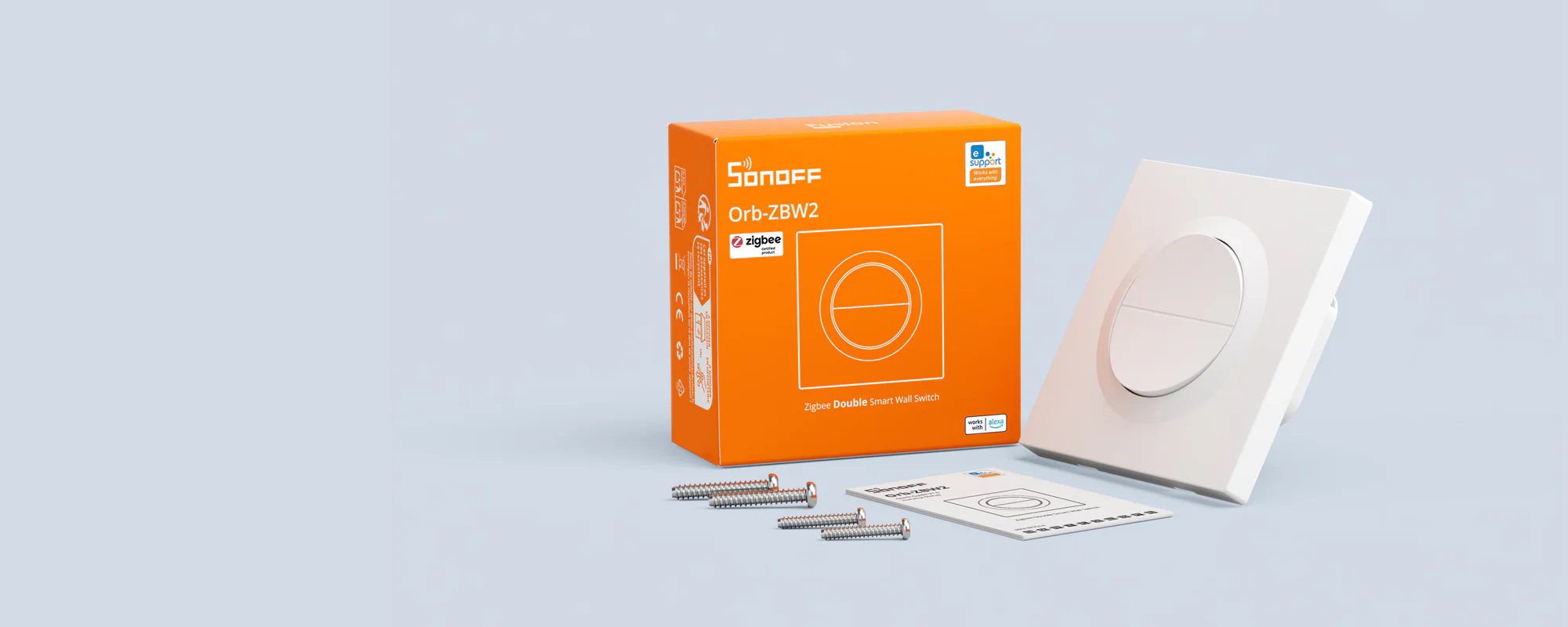

Obsah balení

• 1× Sonoff Fusion Orb-ZBW2 (MINI-ZB2GS-E)
