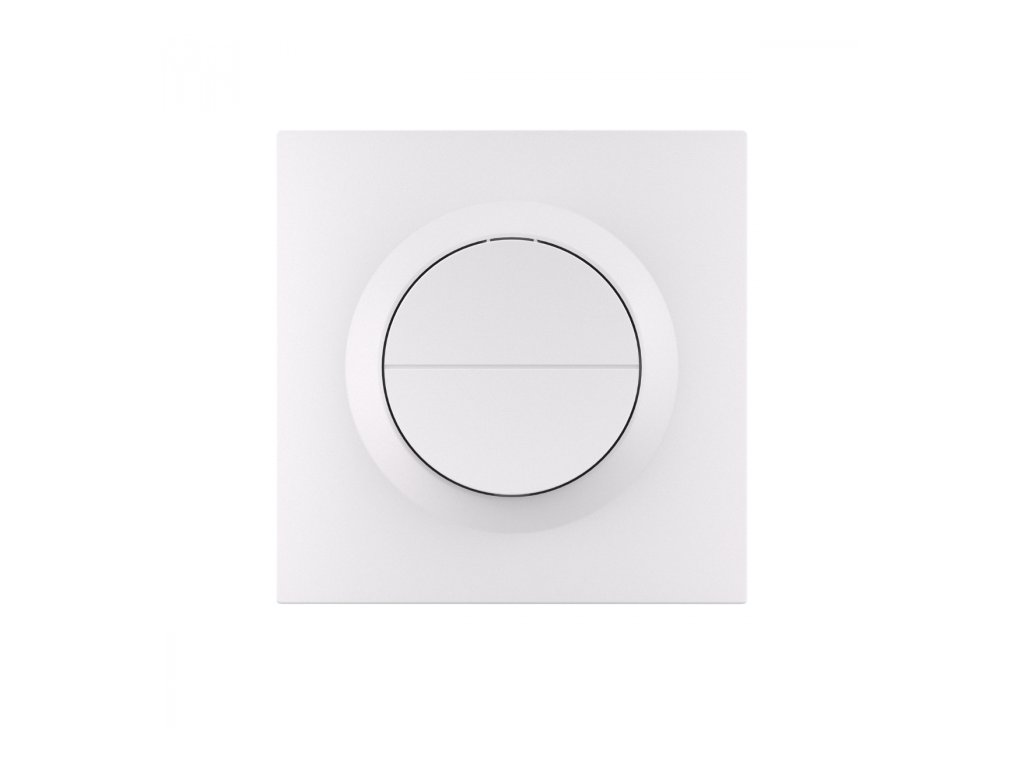

Sonoff Fusion Orb-ZBW2L dvoukanálový Zigbee chytrý spínač (Nevyžaduje neutrální vodič)

Detailní popis produktu

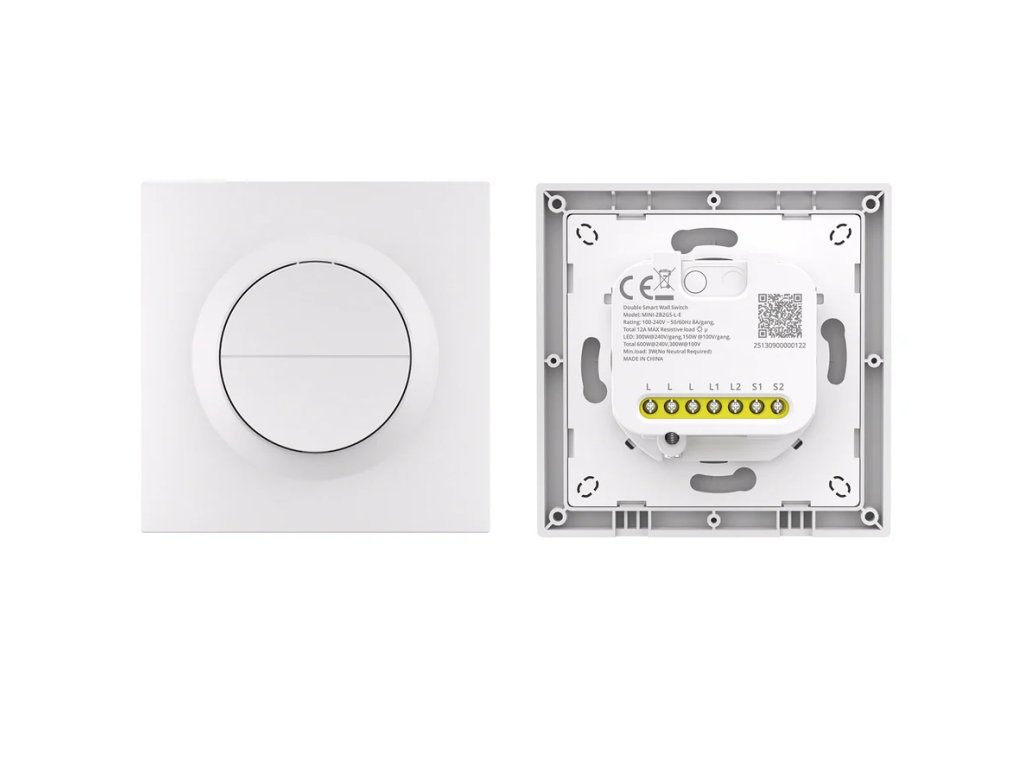

Sonoff Fusion Orb-ZBW2L (MINI-ZB2GS-L-E) je dvoukanálový nástěnný spínač se Zigbee 3.0 určený pro řízení dvou samostatných světelných okruhů z jednoho montážního místa. Je navržen pro elektroinstalace, kde v instalační krabici není k dispozici neutrální vodič (N) – typicky rekonstrukce nebo starší rozvody.

Každý kanál je dimenzovaný na 8 A, součet obou kanálů je 12 A. Spínač pracuje s minimální zátěží 3 W a nevyžaduje žádný „bypass“ nebo externí anti-flicker modul na zátěži. Pro ovládání z nástěnných klapkových/tlačítkových vypínačů slouží vstupy S1 a S2.

Klíčové vlastnosti zařízení

• Instalace bez N vodiče – určeno pro montáž do běžných nástěnných krabic v místech, kde není vyveden neutrální vodič.
• Dva nezávislé kanály – samostatné řízení dvou výstupů (L1 a L2), 8 A na kanál, 12 A celkem.
• Zigbee 3.0 – připojení do Zigbee sítě přes kompatibilní bránu/koordinátor.
• Vstupy S1/S2 – připojení externích nástěnných spínačů pro lokální ovládání.
• Časové funkce a stav po výpadku – plánování (Schedule), časovače (Timer/Loop Timer) a Power-on state (On/Off/Last State).
• Ochrany – přepěťová a přetěžovací ochrana, plastové tělo z PC.

Praktické použití a reálné scénáře

Orb-ZBW2L je určený pro situace, kdy chcete zachovat klasické ovládání na zdi a zároveň přidat vzdálené řízení a automatizace. Typické nasazení:

• dvě světla v jedné místnosti (např. stropní světlo + nástěnná světla),
• světlo + ventilátor (pokud jsou napájené jako běžná síťová zátěž),
• oddělené okruhy v chodbě nebo schodišti, kde se hodí automatizace podle přítomnosti.

Pro automatizace se běžně kombinuje s pohybovým senzorem Sonoff SNZB-03P, senzorem přítomnosti Sonoff SNZB-06P nebo dveřním/okením kontaktem Sonoff SNZB-04P.

Zásadní funkce: Detach Relay

Režim Detach Relay oddělí chování externího nástěnného spínače od reléového výstupu. Praktický význam je v tom, že zátěž (například chytrá žárovka) nepřijde o napájení jen proto, že někdo „vypne“ vypínač na zdi. V takovém režimu se externí spínač typicky používá jako ovládací vstup pro scény nebo automatizace.

Detach Relay je navržen jako online funkce: při ztrátě připojení zařízení automaticky režim deaktivuje a po návratu online jej znovu aktivuje. Pokud je zařízení offline, externí spínač se vrací k přímému ovládání relé.

Zigbee Simple Setup a Zigbee Binding

Orb-ZBW2L podporuje Zigbee Simple Setup (ZSS) pro zjednodušené připojení zařízení do Zigbee sítě a Zigbee Binding pro přímé propojení Zigbee zařízení mezi sebou. Binding umožňuje, aby vybrané ovládání fungovalo i v situaci, kdy je brána dočasně offline – vazba je mezi zařízeními v Zigbee síti.

Externí ovládání a vstupy S1/S2

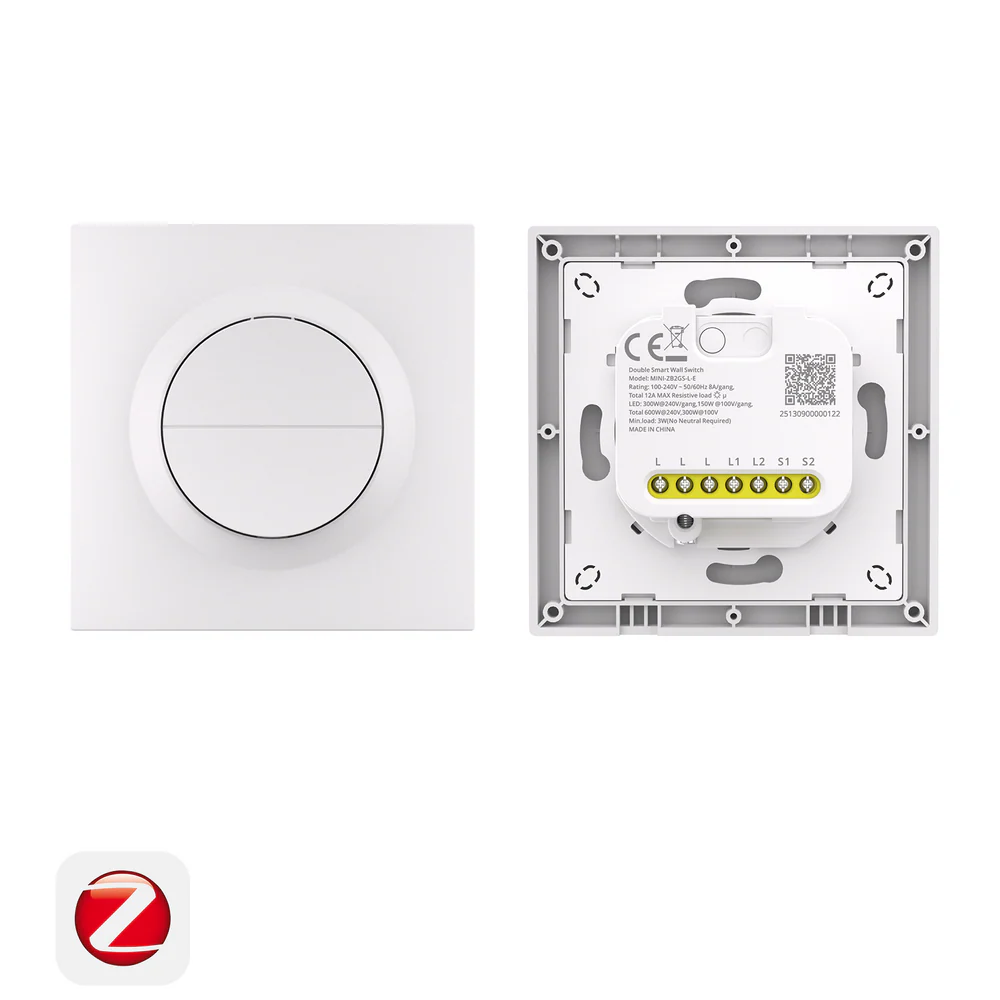

Pro lokální ovládání ze zdi slouží vstupy S1 a S2, které jsou určeny pro připojení externích nástěnných spínačů. Každý vstup odpovídá jednomu výstupnímu kanálu (S1 pro L1, S2 pro L2). Na čelní straně je navíc ovládací tlačítko a stavová LED indikace.

Instalace a požadavky na montáž

Spínač je určen pro vnitřní použití. Doporučený typ vodičů je měděný vodič 16 AWG až 14 AWG (plný i laněný). Rozměry spínače jsou 86 × 86 × 33,7 mm.

Před zařízení má být v instalaci osazen jistící prvek typu MCB nebo RCBO s jmenovitou hodnotou 12 A. Montáž a údržbu má provádět kvalifikovaná osoba; během práce musí být přívod odpojený.

Zapojení a bezpečnostní zásady

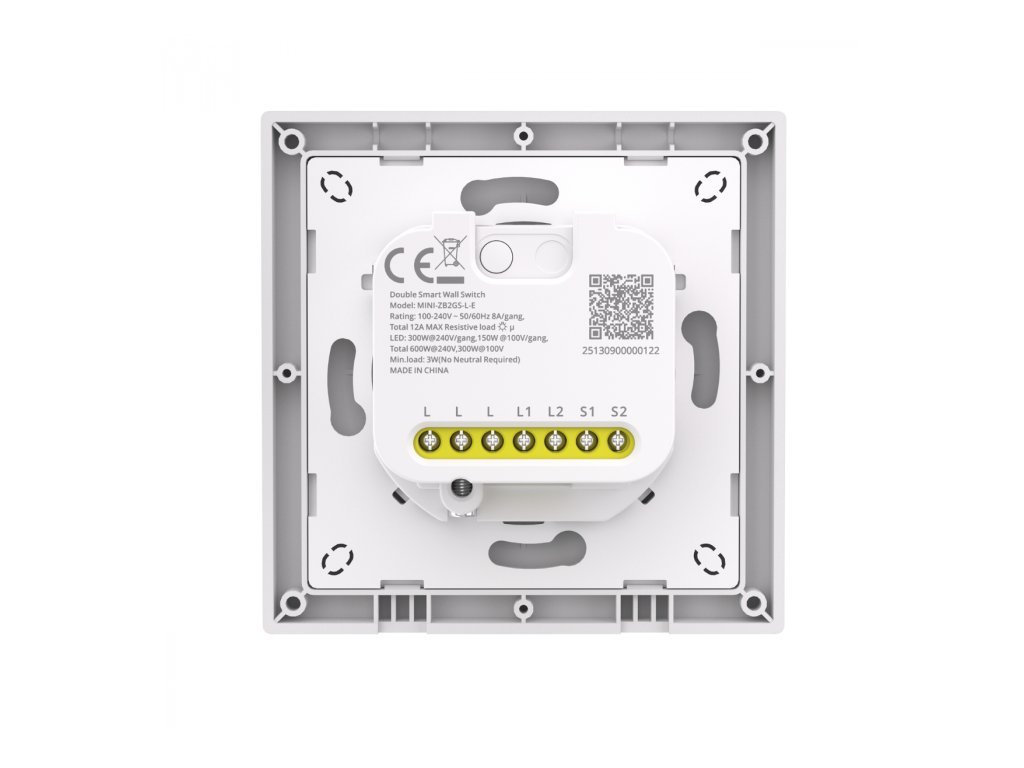

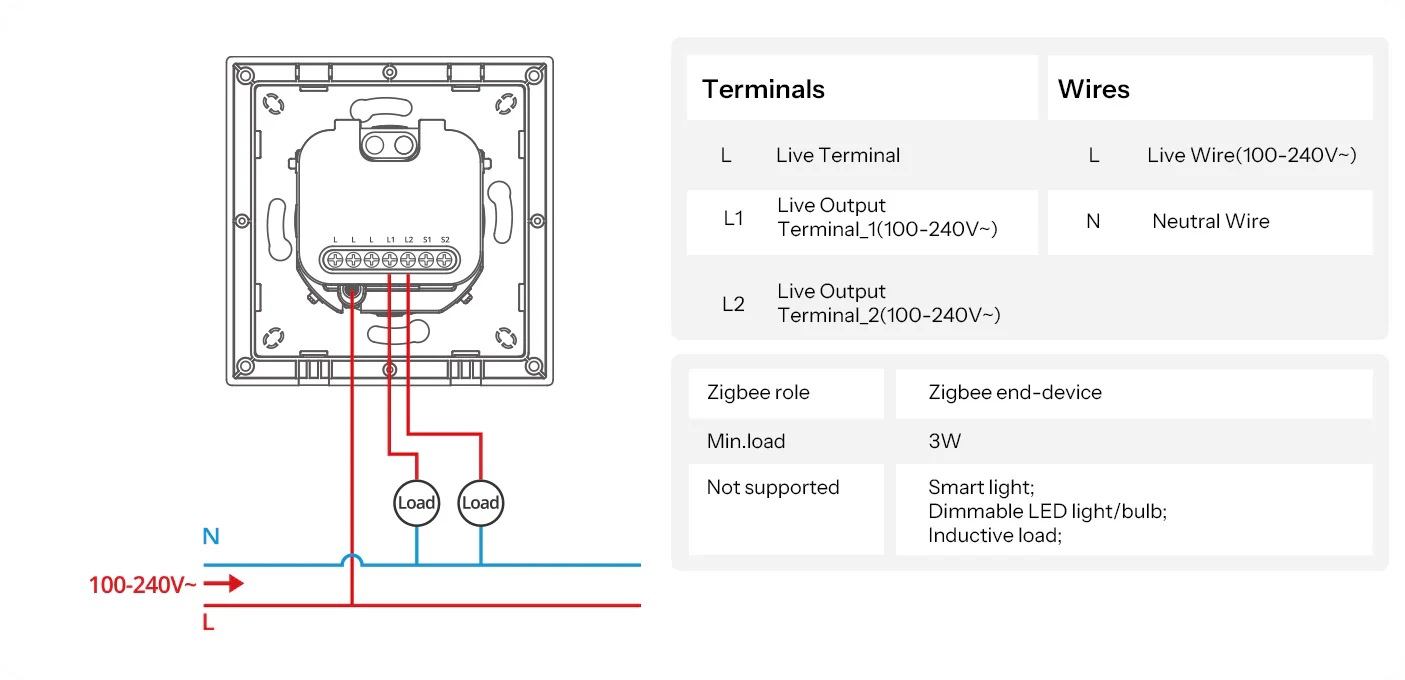

Svorky zařízení jsou definované následovně: L jako fázový přívod (100–240 V~), L1 a L2 jako fázové výstupy pro zátěž (100–240 V~) a S1/S2 jako vstupy pro externí spínače. Po prvním připojení napájení zařízení standardně vstupuje do párovacího režimu na omezenou dobu.

Síť, komunikace a role v systému

Orb-ZBW2L komunikuje přes Zigbee 3.0 v pásmu 2,4 GHz a v Zigbee síti pracuje jako koncové zařízení. Neplní roli Zigbee routeru, takže nerozšiřuje dosah mesh sítě.

Kompatibilita se systémy a bránami

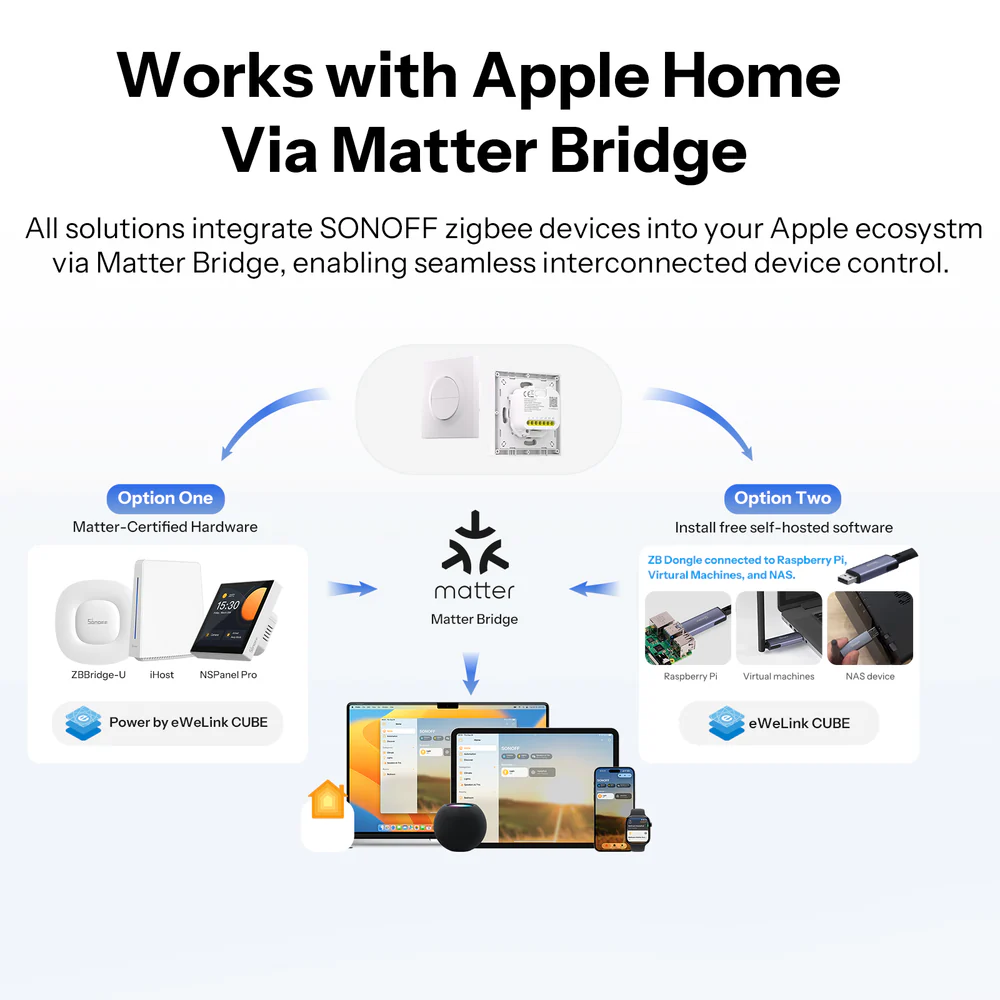

Zařízení je určené pro připojení ke kompatibilní Zigbee bráně nebo koordinátoru. V praxi se používá například s Sonoff Zigbee Bridge Ultra, Sonoff Zigbee Bridge Pro nebo s nástěnným panelem Sonoff NSPanel Pro.

Pro instalace s Home Assistant se běžně používá koordinátor na USB, například Sonoff Dongle Plus MG24, a zařízení lze provozovat jak přes ZHA, tak přes Zigbee2MQTT.

Alternativy a související produkty

Pokud máte v krabici k dispozici i neutrální vodič (N) a Není potřeba instalace bez N, dává smysl zvážit variantu Sonoff Fusion Orb-ZBW2. Pro Wi-Fi instalace s integrací přes Matter je alternativou Sonoff Fusion Orb-MW2.

V řadě kompaktních spínačů do instalační krabice (mimo nástěnné provedení Orb) jsou příbuzné dvoukanálové moduly Sonoff MINI-ZB2GS (MINI DUO) a varianta bez N Sonoff MINI-ZB2GS-L (MINI DUO-L). Pro jednokanálové instalace bez N je alternativa Sonoff Fusion Orb-ZBW1L.

Technické parametry

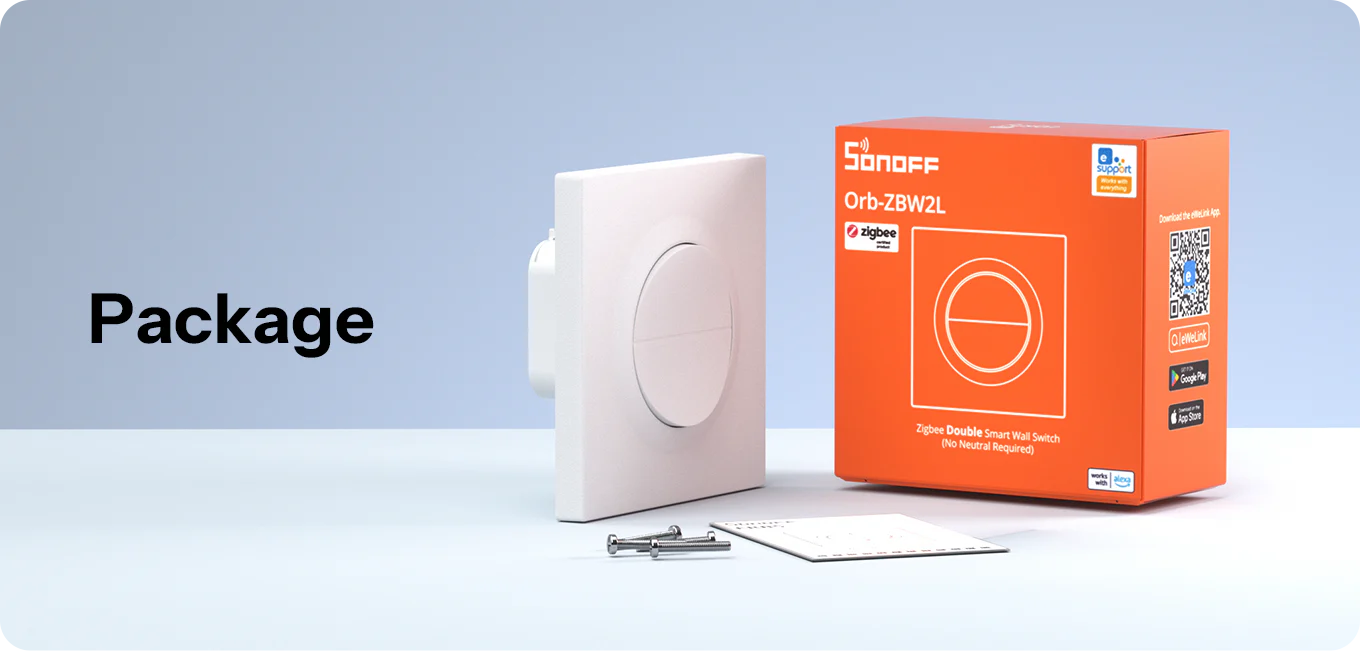

Obsah balení

• Sonoff Fusion Orb-ZBW2L (MINI-ZB2GS-L-E)
