Sonoff MINI-ZBDIM Mini Extreme Zigbee chytrý stmívací Spínač

Detailní popis produktu

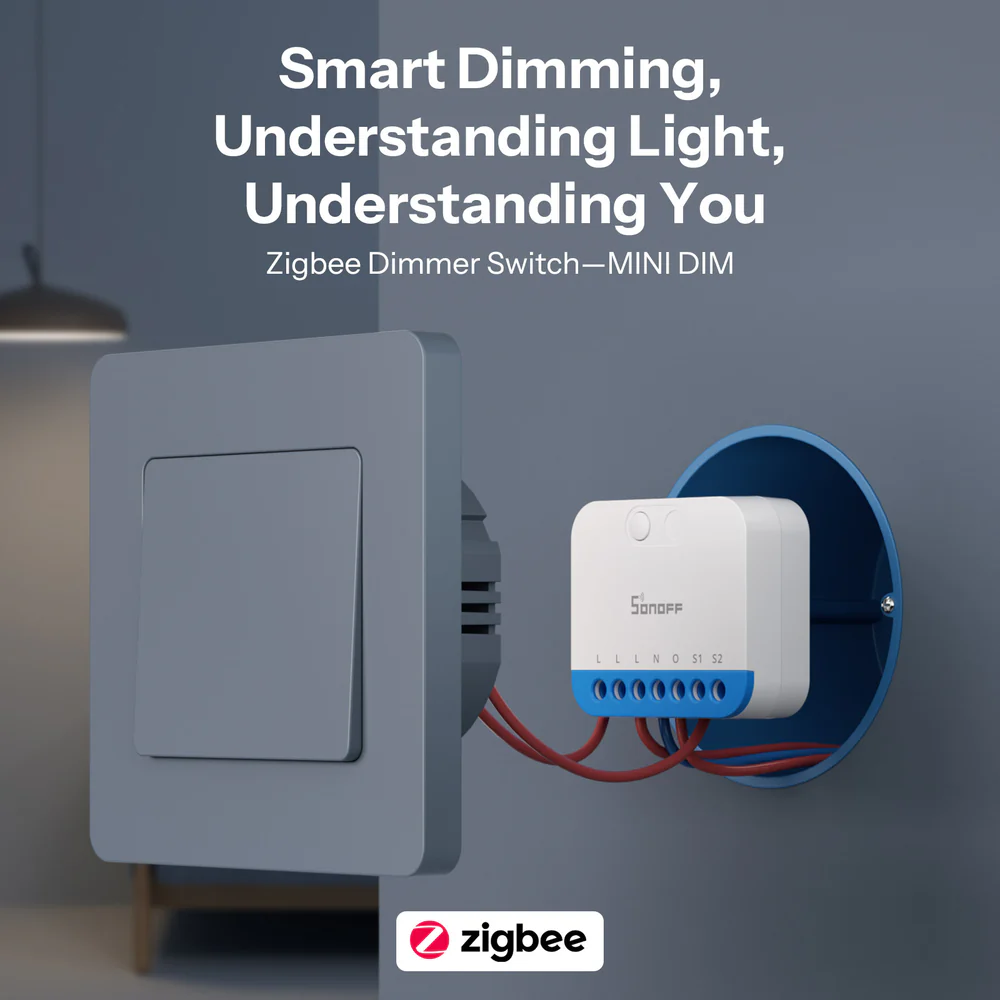

Sonoff MINI-ZBDIM je stmívací modul pro chytré řízení osvětlení, který se instaluje do instalační krabice (typicky za nástěnný vypínač). Ovládá jas světel na 220–240 V~ (50 Hz) a staví na standardu Zigbee 3.0, takže je vhodný jak do „hotových“ Sonoff ekosystémů s bránou, tak do vlastních instalací s Home Assistant.

Modul používá trailing-edge stmívání, je navržený pro běžné typy stmívatelných světelných zdrojů a doplňuje je o praktické funkce jako kalibrace jasu, měření výkonu a ochrana proti přehřátí. Díky Zigbee může v síti fungovat i jako router/opakovač a pomoci se stabilitou pokrytí v domácnosti.

Klíčové vlastnosti zařízení

• Zigbee 3.0 stmívač pro světla na 220–240 V~ s výkonovým limitem 2 A.
• Trailing-edge stmívání pro širší kompatibilitu zejména se stmívatelnými LED.
• Kalibrace rozsahu jasu (automatická i manuální) pro stabilnější stmívání u konkrétního světelného zdroje.
• Měření výkonu (aktuální spotřeba/zátěž se zobrazuje a průběžně synchronizuje).
• Ochrana proti přehřátí – při přehřátí zařízení bezpečně odpojí výstup.
• Externí ovládání přes svorky S1/S2 s více režimy pro různé typy vypínačů/tlačítek.
• Zigbee router/opakovač – posiluje pokrytí Zigbee sítě v domácnosti.

Praktické použití a reálné scénáře

MINI-ZBDIM je určený pro situace, kdy chcete mít klasické světlo pod kontrolou stejně jako ostatní prvky chytré domácnosti: plynulé stmívání z aplikace, časovače, automatizace, a zároveň možnost zachovat běžné ovládání na zdi.

• Stmívání podle režimu domácnosti – jiný jas pro večer, noc, úklid nebo návštěvu.
• Jemné doladění kompatibility u konkrétní stmívatelné LED pomocí kalibrace rozsahu jasu.
• Kontrola okamžitého výkonu při volbě jasu (praktické pro orientační energetický dohled nad světelným okruhem).
• Rozšíření Zigbee pokrytí v místech, kde pomáhá další router v síti (chodby, schodiště, vzdálenější místnosti).

Zásadní a unikátní funkce: trailing-edge stmívání + kalibrace jasu

MINI-ZBDIM používá trailing-edge technologii stmívání. V praxi to znamená, že je navržený tak, aby fungoval s širokou škálou stmívatelných světelných zdrojů a aby byl výsledný průběh stmívání plynulý.

Protože různé světelné zdroje mají různé minimální a maximální limity stmívání, zařízení podporuje kalibraci rozsahu jasu. Kalibrace je doporučený krok před běžným používáním, protože pomáhá stmívači „přizpůsobit“ se konkrétní žárovce/transformátoru a dosáhnout stabilnějšího chování.

• Automatická kalibrace: podržením tlačítka na zařízení po dobu 10 sekund (nebo spuštěním z aplikace). Během kalibrace indikuje průběh „dýcháním“ LED.
• Manuální kalibrace: doladění limitů jasu v aplikaci; pokud volba manuální kalibrace není dostupná, je potřeba provést OTA aktualizaci firmwaru na aktuální verzi.

Zásadní a unikátní funkce: měření výkonu a ochrana proti přehřátí

Zařízení zobrazuje aktuální výkon/spotřebu přímo v rozhraní ovládání. Při stmívání se výkon mění v reálném čase, což je praktické jak pro orientační kontrolu zátěže, tak pro rychlé ověření, že světelný zdroj reaguje stabilně v celém rozsahu.

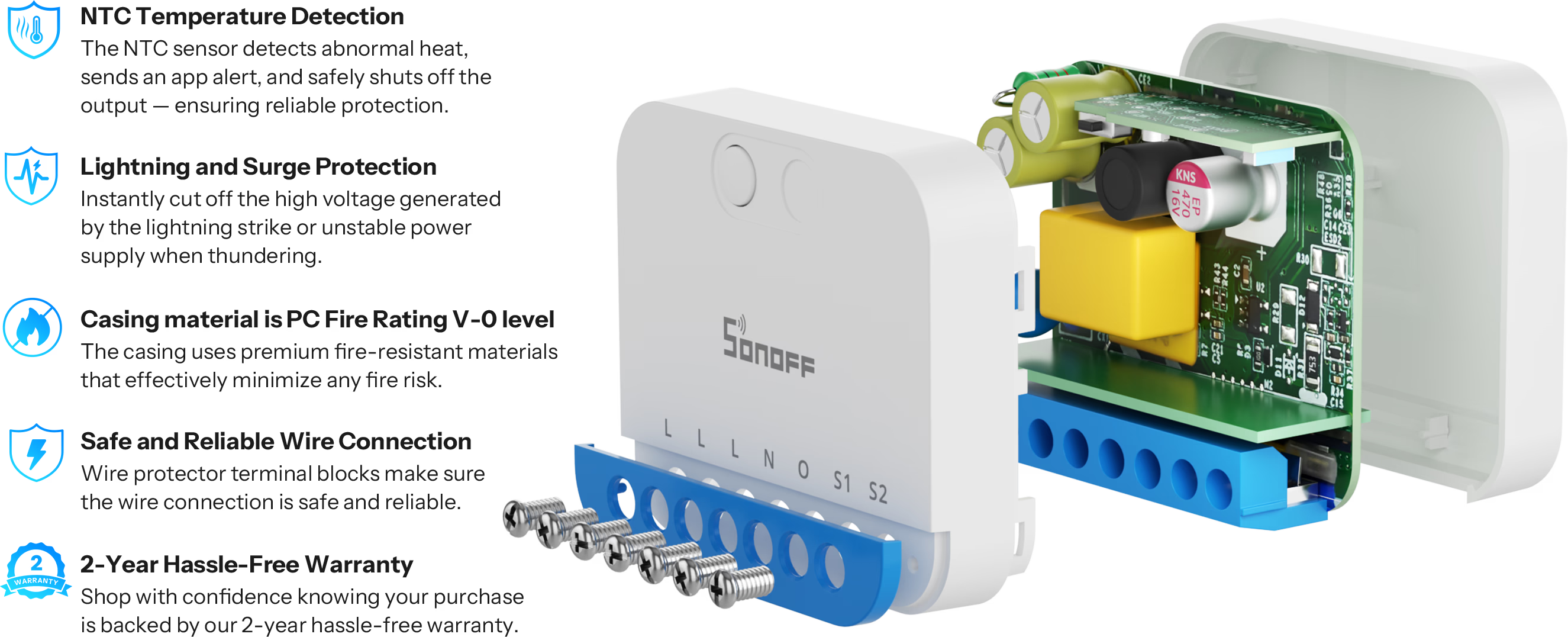

Součástí je také ochrana proti přehřátí. Zařízení sleduje teplotu a při přehřátí automaticky odpojí výstup, aby chránilo modul i připojené osvětlení.

Externí ovládání a vstupy (S1/S2)

MINI-ZBDIM má svorky S1 a S2 pro připojení externího ovládání. Podporuje více režimů podle typu spínače/tlačítek, aby bylo možné zachovat nástěnné ovládání a přidat i praktické funkce (krokové nebo plynulé stmívání).

Režim externího ovládání lze změnit trojitým stiskem tlačítka na zařízení (LED rychle 3× blikne) nebo v aplikaci.

• Single Rocker (1cestný kolébkový vypínač): krátký stisk na S1 nebo S2 zapne/vypne (na přednastaveném jasu).
• Single Push Button (1cestné momentové tlačítko): krátký stisk zapne/vypne; dlouhý stisk střídavě zvyšuje/snižuje jas.
• Dual Push Button (výchozí): S1 zapne a dlouhým stiskem zvyšuje jas; S2 vypne a dlouhým stiskem snižuje jas (při potřebě lze přiřazení změnit v aplikaci).
• Triple Push Button: S1 krokově/plynule zvyšuje, prostřední tlačítko zap/vyp, S2 krokově/plynule snižuje.

Instalace a požadavky na montáž

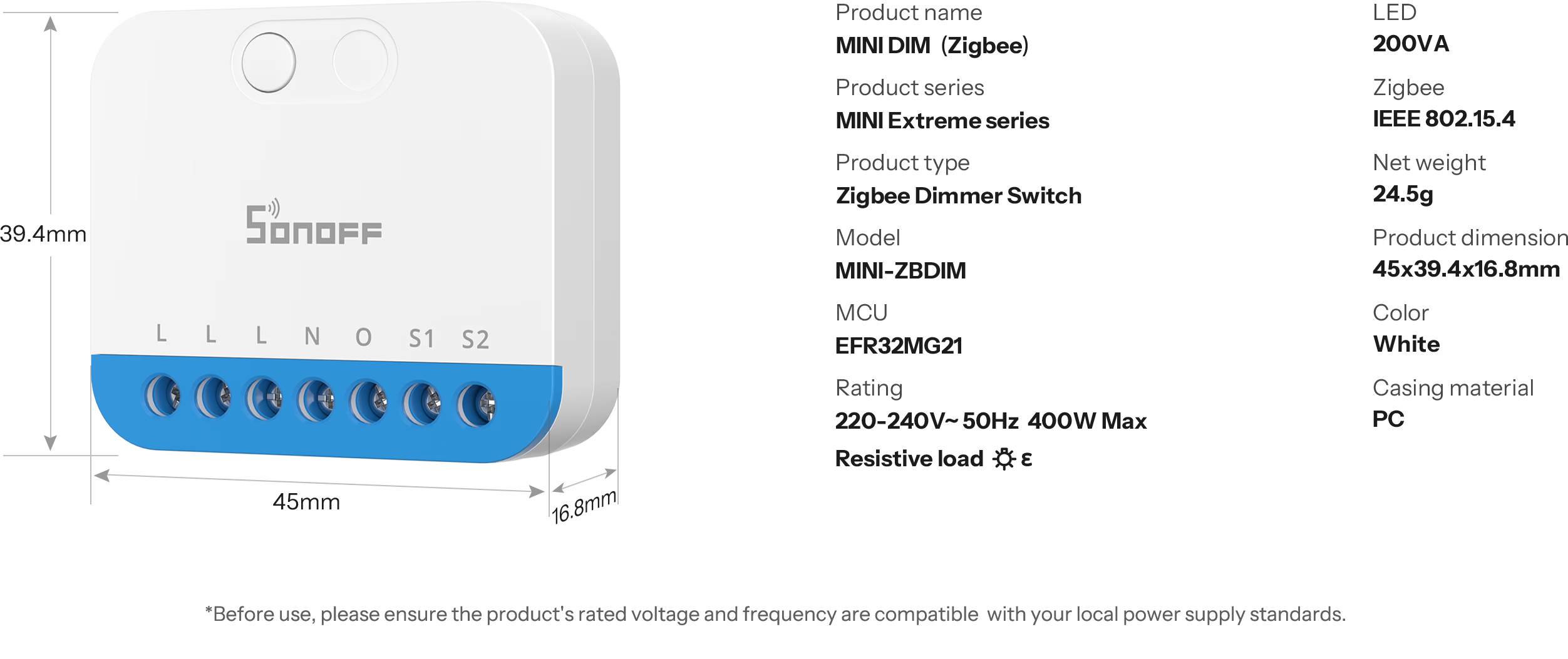

Modul je určený pro vnitřní instalaci (běžně do instalační krabice). Díky rozměrům 45 × 39,4 × 16,8 mm je navržen pro montáž do standardních krabic bez zbytečných nároků na prostor.

Zařízení je určeno pro jednofázové použití 220–240 V~. Instalaci a údržbu má provádět kvalifikovaný elektrikář; při zapojeném napětí se nemá manipulovat se svorkami ani vodiči.

Zapojení a bezpečnostní zásady

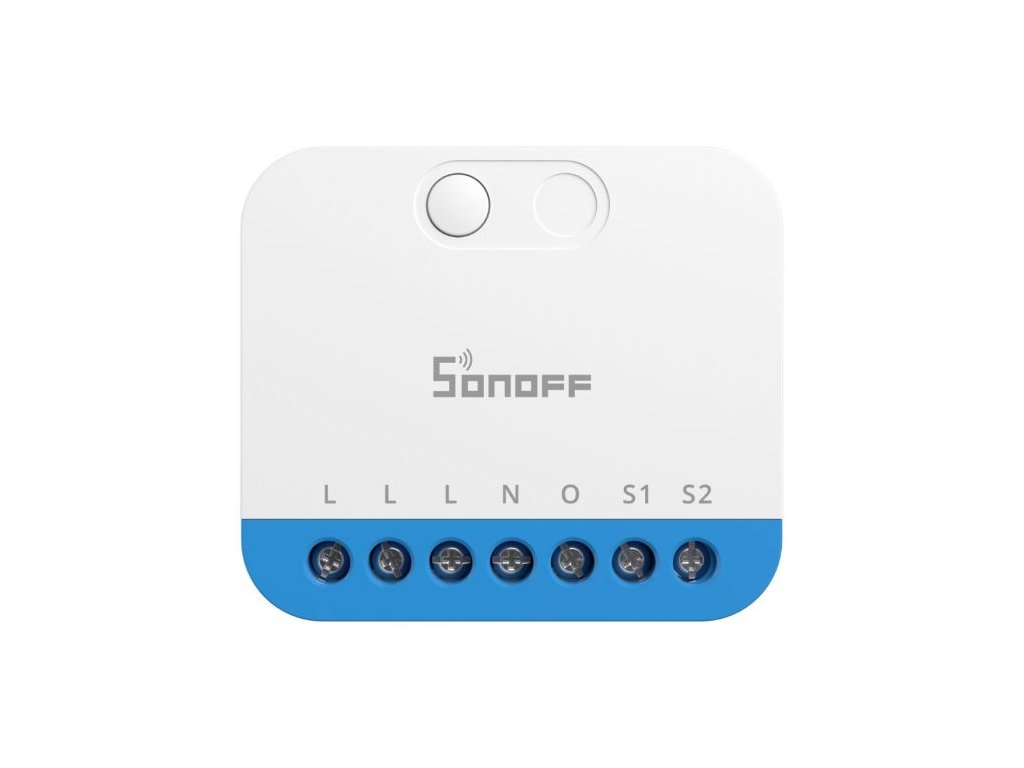

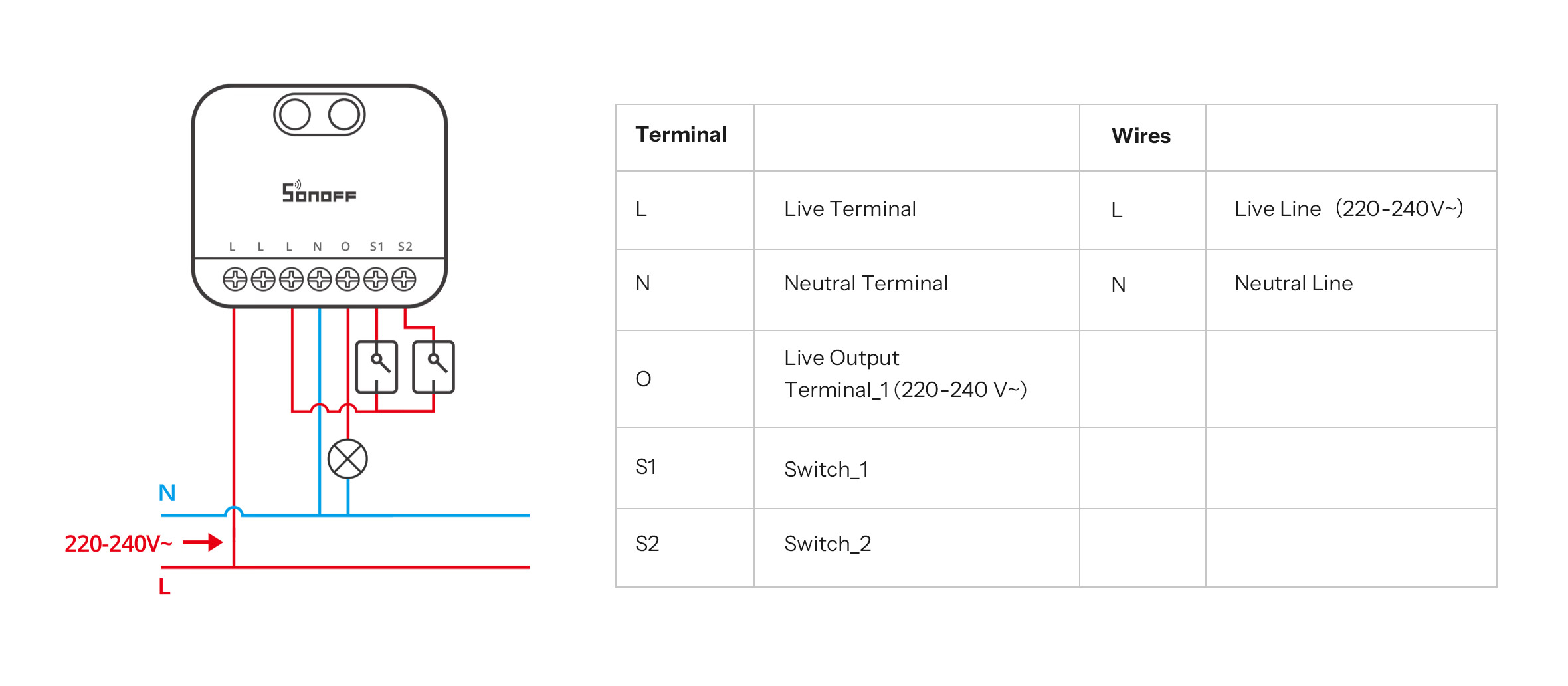

Svorky zařízení jsou definované následovně: L (fáze), N (nulový vodič), O (výstup fáze na světlo), S1/S2 (externí ovládání).

• Před instalací vždy odpojte napájení.
• Zařízení je určené pouze pro jednu fázi (220–240 V~). Připojení na více fází může zařízení poškodit.
• Před modulem má být instalován MCB nebo RCBO s elektrickým jmenovitým proudem 2 A.
• Je zakázáno připojit svorky S1 a S2 na nulový vodič (N) nebo ochranný vodič (PE).
• Pro správné chování stmívání dodržte typy a limity zátěže a proveďte kalibraci.

Podporované zátěže a k čemu zařízení určené není

MINI-ZBDIM je určen výhradně pro zátěže, které jsou stmívatelné. Pokud světelný zdroj nebo transformátor stmívání nepodporuje, zařízení pro něj není vhodné.

• Stmívatelné LED: do 200 VA
• Klasické žárovky: do 400 W
• Halogenové žárovky: do 400 W
• Stmívatelné elektronické transformátory: do 200 W

Síť, komunikace a role v systému (Zigbee 3.0)

Komunikace probíhá přes Zigbee (IEEE 802.15.4) v pásmu 2,4 GHz. V rámci Zigbee sítě může zařízení fungovat jako router, tedy posilovat a prodlužovat dosah Zigbee sítě a pomoci eliminovat „hluchá místa“.

Pro spárování je potřeba Zigbee brána/koordinátor. V prvním použití zařízení vstupuje do párovacího režimu automaticky; později lze párování vyvolat podržením tlačítka po dobu 5 sekund.

Kompatibilita se systémy a bránami

V rámci Sonoff ekosystému výrobce doporučuje jako brány například ZBBridge-P, ZBBridge-U a NSPanel Pro. V praxi to znamená, že pro rychlé zprovoznění se Sonoff zařízeními je vhodné použít například Sonoff Zigbee Bridge Pro nebo Sonoff Zigbee Bridge Ultra.

Pokud chcete zařízení integrovat do vlastního systému, MINI-ZBDIM je kompatibilní s Home Assistant a Zigbee2MQTT při použití kompatibilního Zigbee donglu. Praktická varianta pro Home Assistant je například Sonoff Dongle Plus MG24, typicky připojený k serveru (například Home Assistant Green).

Pokud cílíte na Apple Home, stránka produktu popisuje integraci Sonoff Zigbee zařízení do Apple ekosystému přes Matter Bridge (například přes ZBBridge-U). V takovém scénáři dává smysl právě Sonoff Zigbee Bridge Ultra, který může fungovat jako prostředník pro propojení Zigbee zařízení do nadřazeného ekosystému.

Poznámka ke kompatibilitě brán: v podkladech výrobce je uvedeno, že zařízení není podporováno na Philips gateway a na Fritzbox Zigbee router gateway.

Technické parametry

Pokud nechcete Zigbee a místo toho potřebujete stmívání v ekosystému Matter přes Wi-Fi, dává smysl zvolit alternativu Sonoff MINI-DIM (Matter over Wi-Fi).

Pro situace, kdy stmívání nepotřebujete a hledáte jen kompaktní Zigbee spínač pro zap/vyp, je alternativou Sonoff Zigbee Mini R2.

Pokud stavíte jednotné Sonoff řízení na zdi, může být systémově vhodný i nástěnný prvek s Matter a Wi-Fi, například Sonoff Fusion Orb MW1 nebo řada nástěnných vypínačů Sonoff M5 (Matter), podle toho, zda chcete stmívač do krabice nebo klasický vypínač.

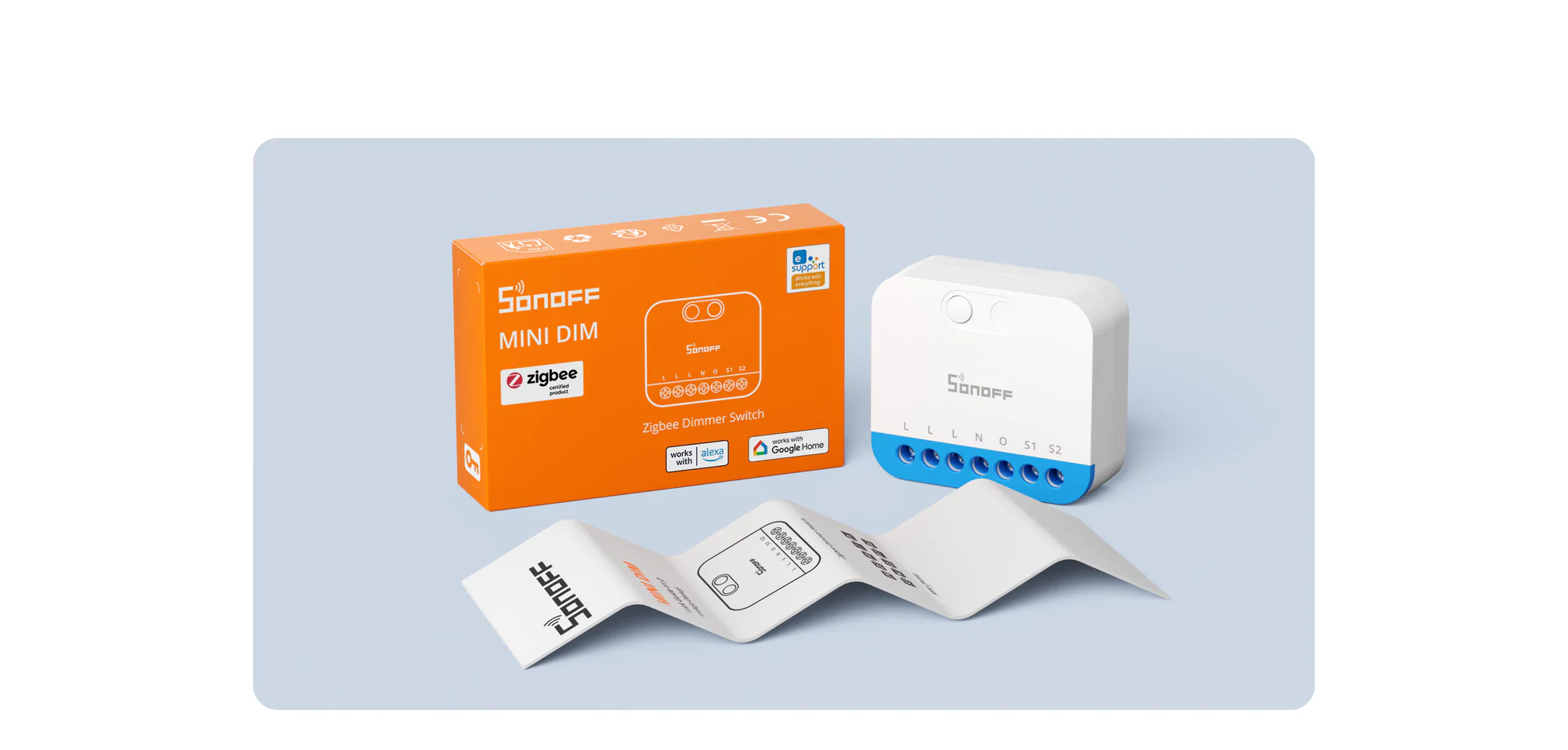

Obsah balení

• Sonoff MINI-ZBDIM (stmívací Zigbee modul)
