SONOFF MINI-ZBRBS chytrý Zigbee spínač pro žaluzie a rolety

Detailní popis produktu

SONOFF MINI-ZBRBS je ultra-kompaktní Zigbee 3.0 modul pro ovládání žaluzií, rolet, závěsů, markýz či projekčních pláten. Umožní snadný retrofit do běžné nástěnné instalační krabice (EU 60/80 mm) a promění váš stávající AC trubkový/motorový pohon na chytré řešení bez výměny motoru. Modul podporuje kalibraci chodu a procentuální polohování, takže můžete nastavit přesnou polohu stínění pro komfort a úsporu energie. Díky napájení ze sítě funguje jako router (opakovač) a posiluje Zigbee mesh.

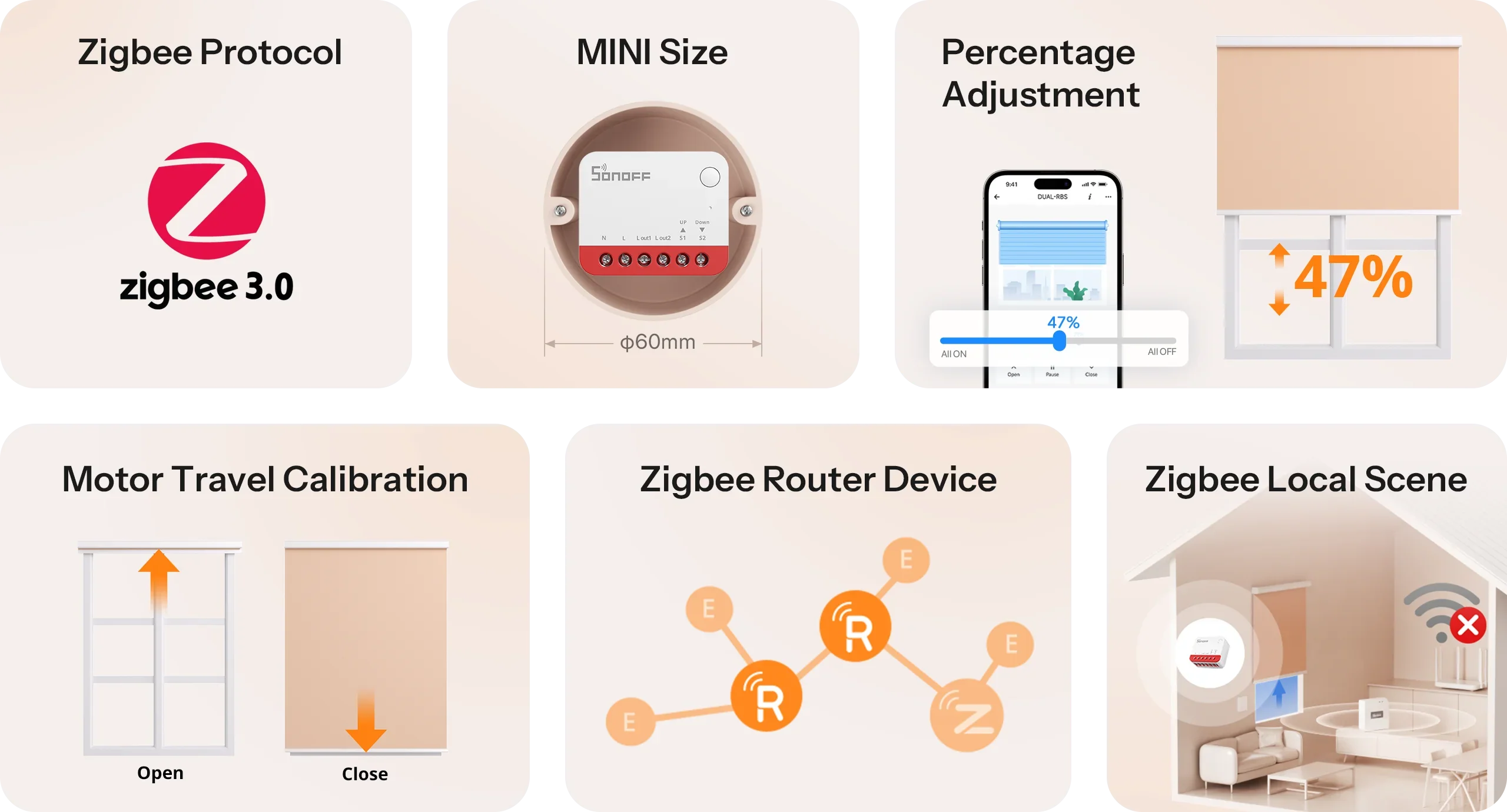

Hlavní výhody

• Kompaktní rozměry (39,5 × 33 × 16,8 mm) – vejde se do běžných EU krabic; vhodný pro retrofit.

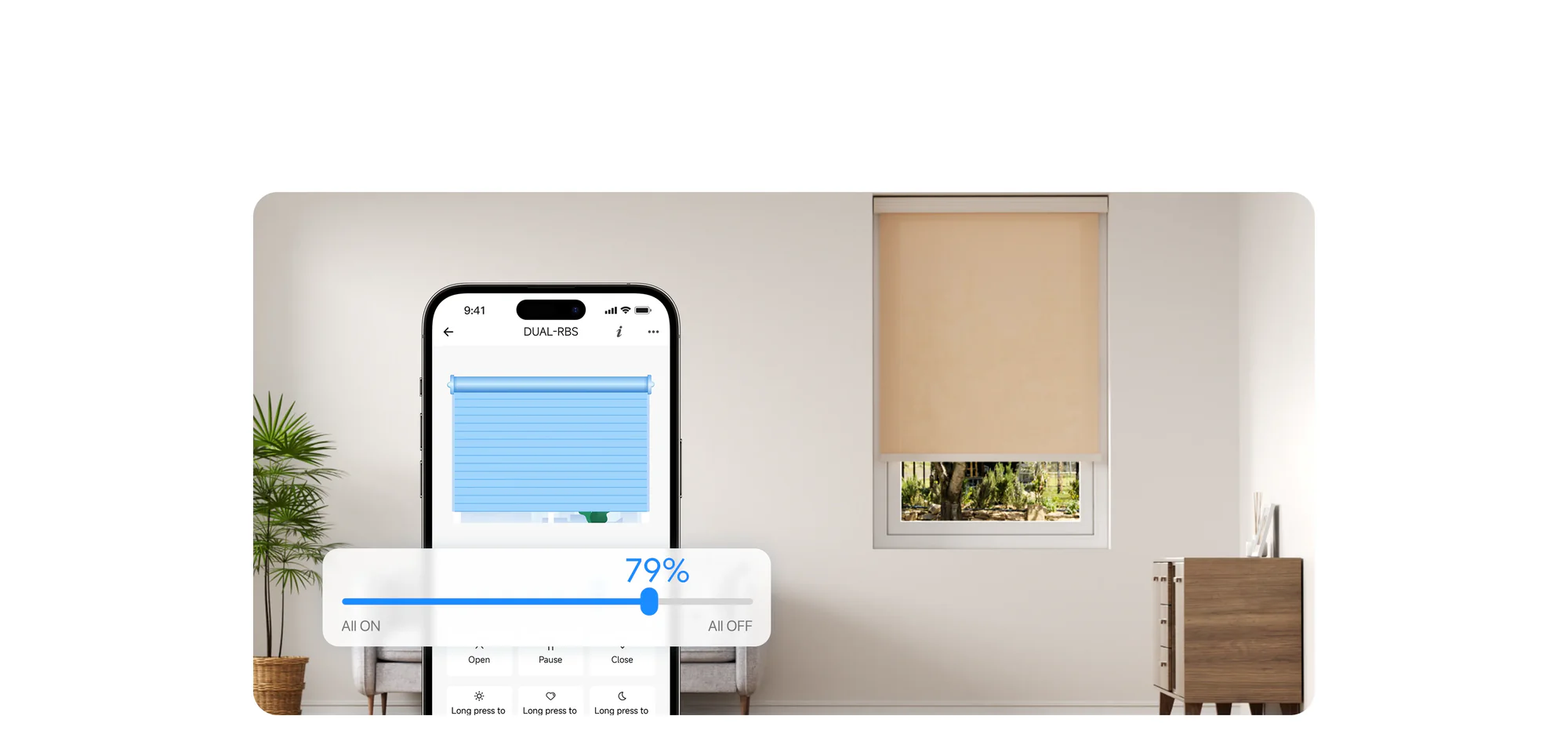

• Přesné polohování v % – nastavte roletu/žaluzie na 10 %, 50 %… podle potřeby.
• Kalibrace dojezdů – plynulé zastavení a opakovatelnost polohy, menší mechanické opotřebení.
• Automatizace a časovače – scénáře (např. „spustit po západu slunce“), harmonogramy.
• Zigbee router – zařízení posiluje a rozšiřuje dosah vaší Zigbee sítě.

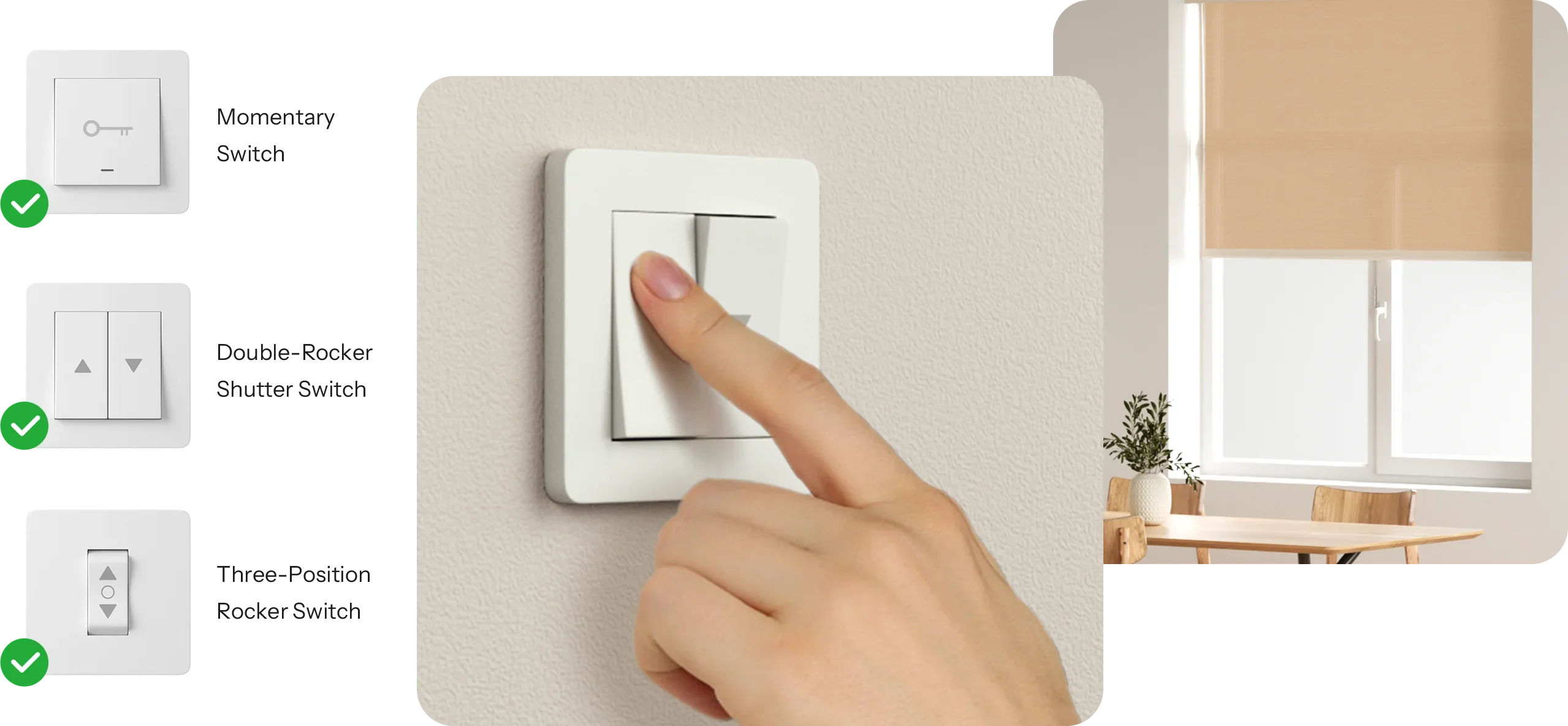

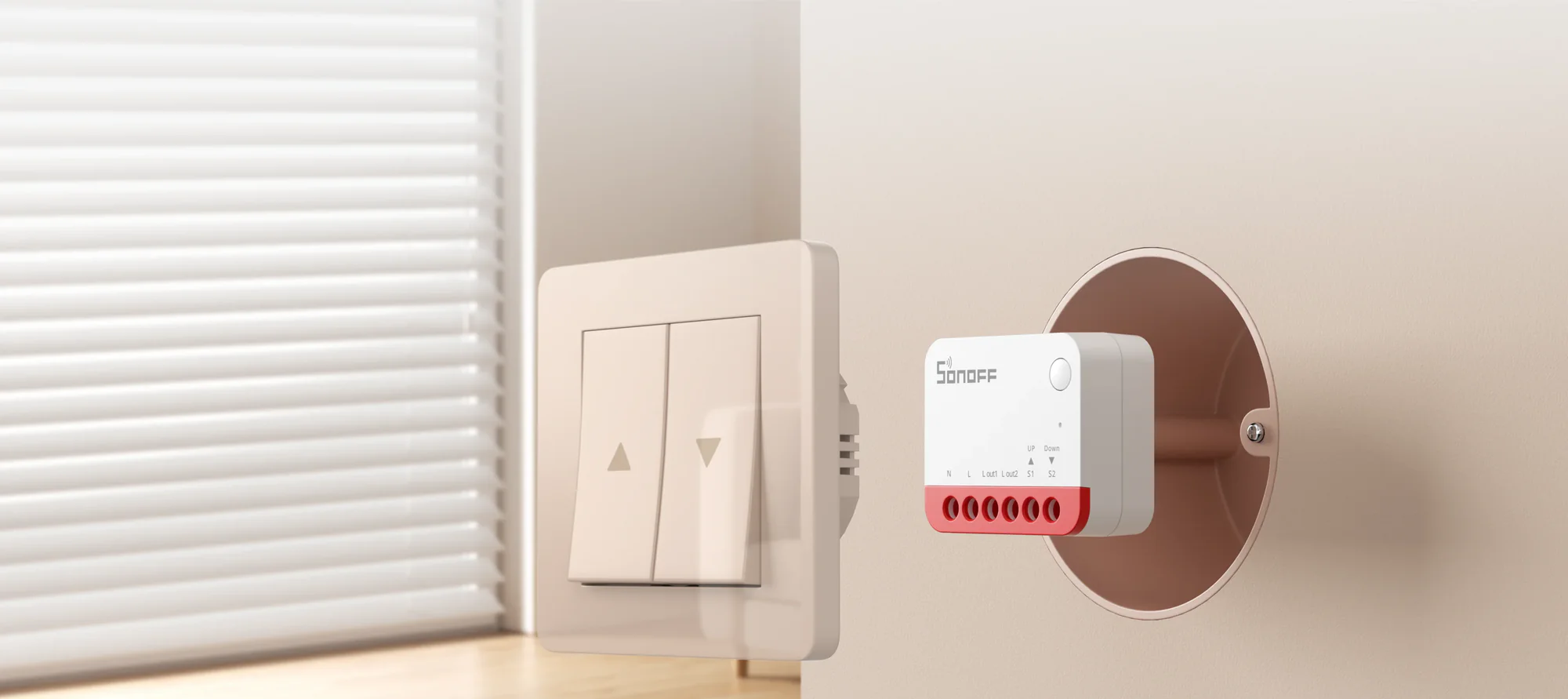

• Podpora externího spínače – vstupy S1/S2 pro stávající tlačítko/kolébku (lokální ovládání zůstává).
• Bezpečnost motoru – ochrana proti dlouhému nepřetržitému chodu (auto-stop po ~2 min směru).

Scénáře použití

• Rolety a žaluzie – přesné dávkování světla a tepelného zisku.
• Markýzy – automatické vytažení/přitažení podle času či počasí (přes scény a senzory).
• Projekční plátna – plynulé rozvinutí na požadovanou pozici.

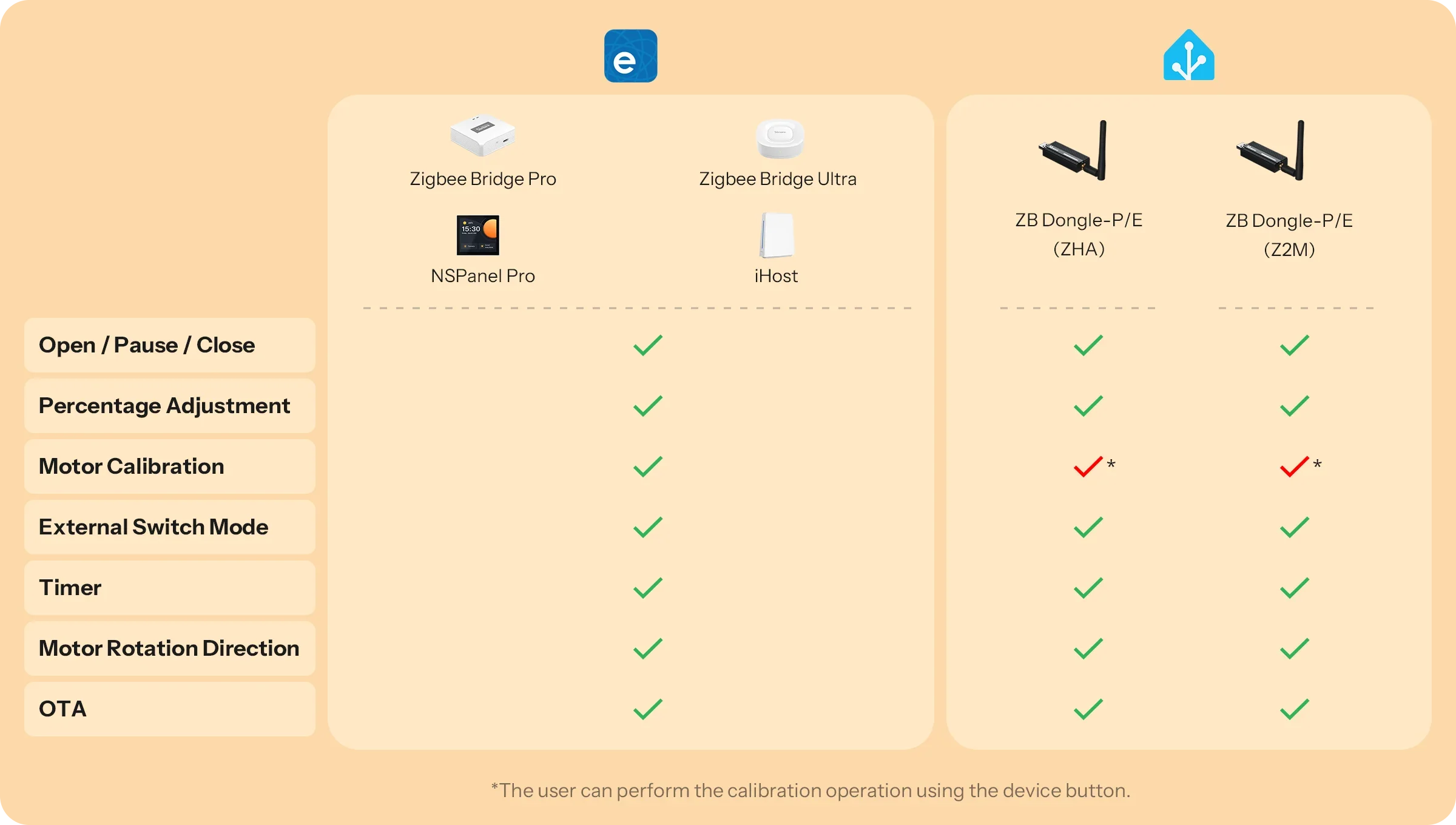

Integrace a kompatibilita

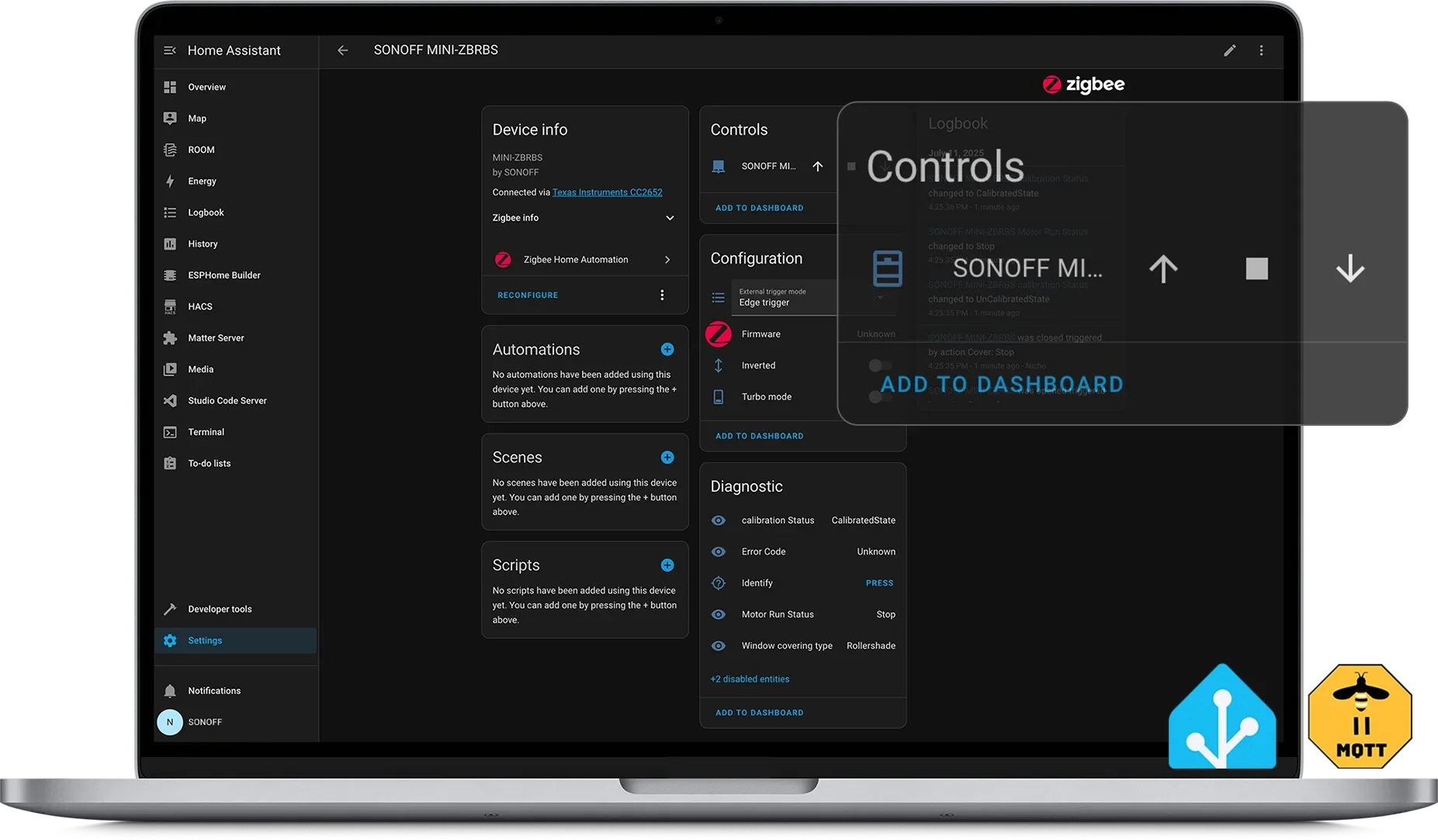

• Home Assistant – ZHA: plně lokální ovládání, automatizace, procenta a scény (vyžaduje Zigbee koordinátor).
• Zigbee2MQTT: podpora v rámci ekosystému Z2M (doporučeno mít aktuální verzi kvůli novému modelu).
• eWeLink (Zigbee gateway): vzdálené ovládání, scény, časovače, sdílení zařízení.
• Hlasoví asistenti: Alexa/Google přes eWeLink bránu.
• Matter (ne přímo): MINI-ZBRBS je Zigbee zařízení; do Apple Home/Google Home/SmartThings lze zprostředkovat přes SONOFF Zigbee Bridge Ultra s funkcí Matter Bridge.

Jak to funguje

1. Retrofit – modul vložíte do instalační krabice k vašemu stávajícímu motoru (4/5-žilový AC pohon, max. 1 A).

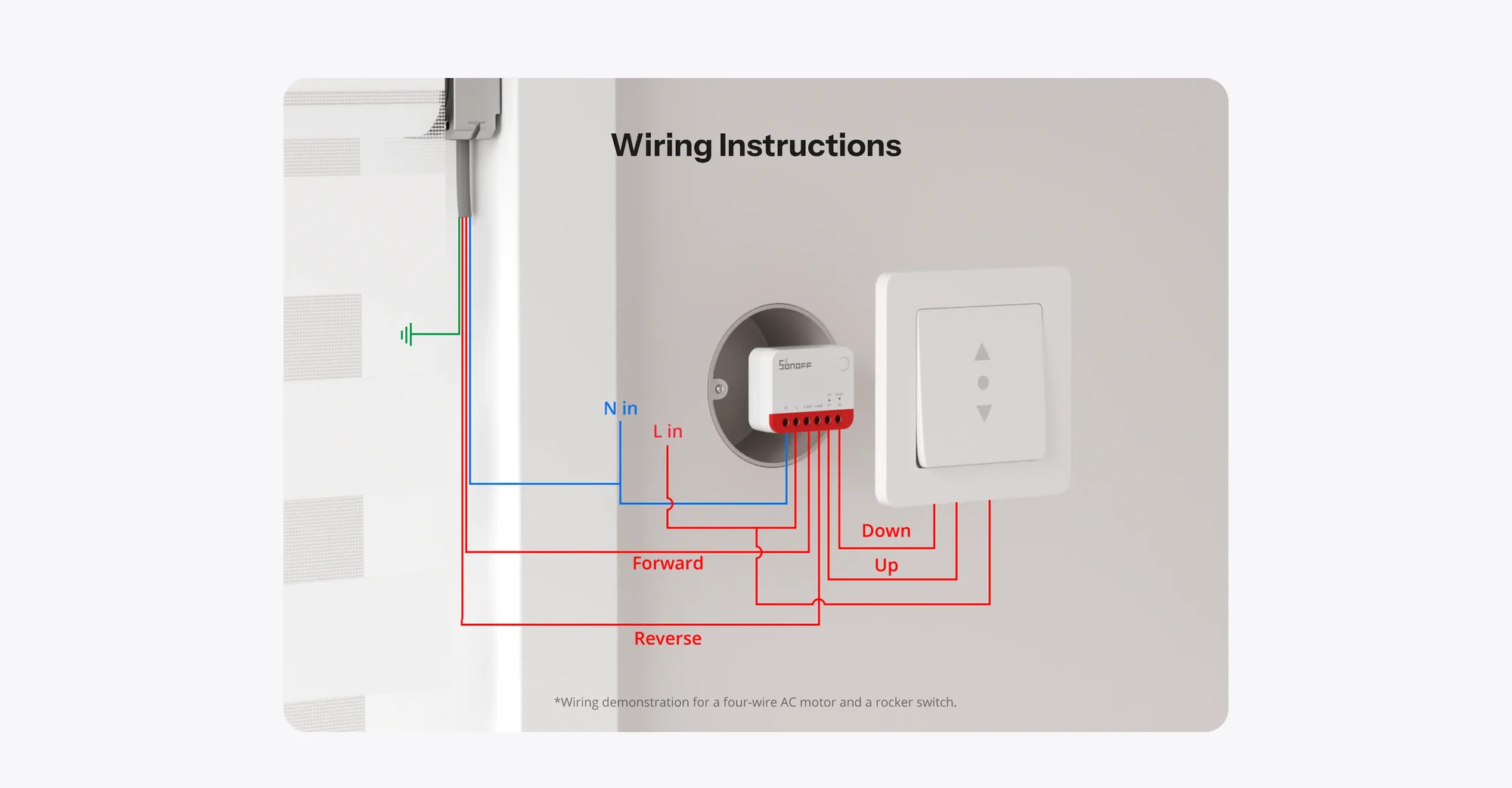

2. Zapojení – připojte L/N napájení a výstupy pro směr UP/DOWN k motoru; vstupy S1/S2 k lokálnímu spínači.
3. Spárování – přidejte do Zigbee sítě (ZHA / Zigbee2MQTT / eWeLink gateway).
4. Kalibrace – v aplikaci spusťte kalibraci dojezdů; poté je dostupné polohování v %.
5. Automatizace – nastavte scény (čas, východ/západ Slunce, stav kontaktu okna, počasí apod.).

Proč právě MINI-ZBRBS

• Rychlá modernizace – nemusíte měnit motor ani ovladače; stačí přidat modul.

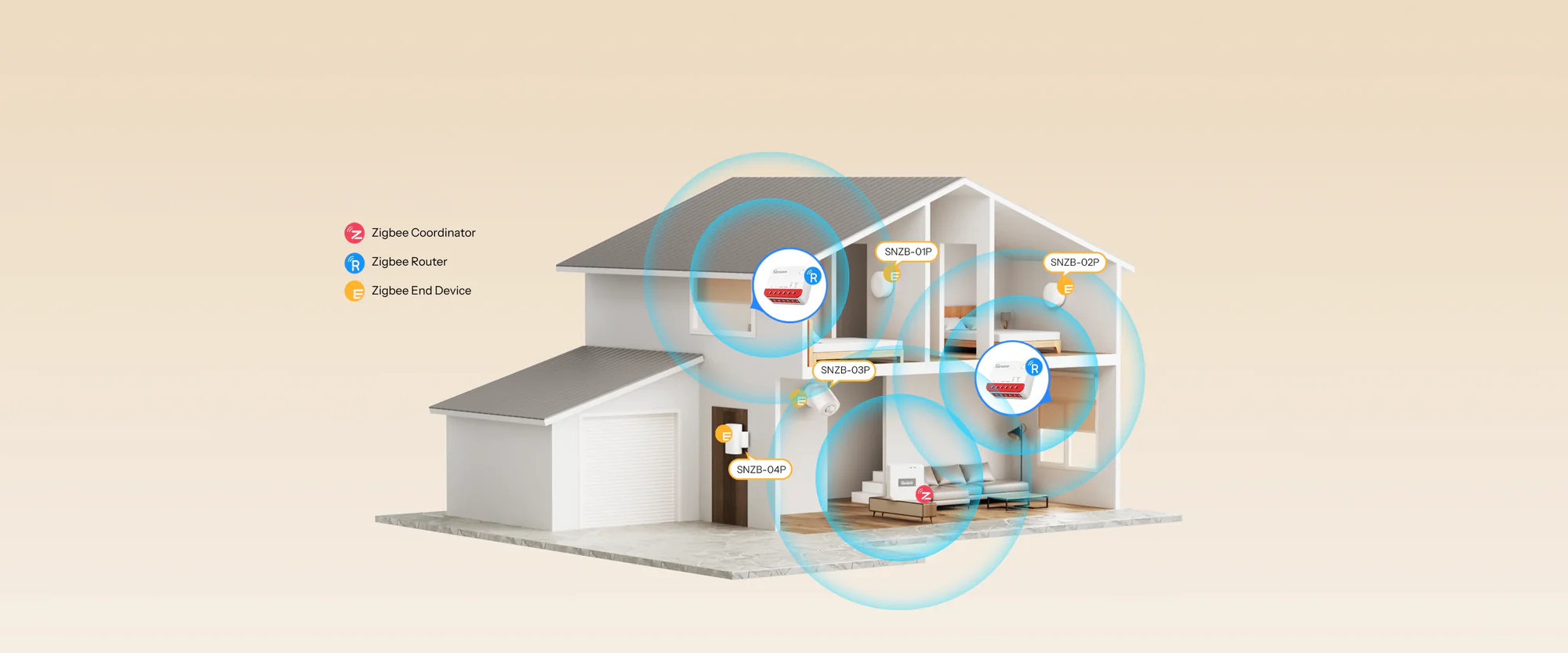

• Stabilní síť – jako napájený prvek posiluje Zigbee mesh (větší dosah, spolehlivost).
• Lokální provoz – scény běží lokálně na hubu; fungují i při výpadku internetu.

Elektrické a instalační poznámky

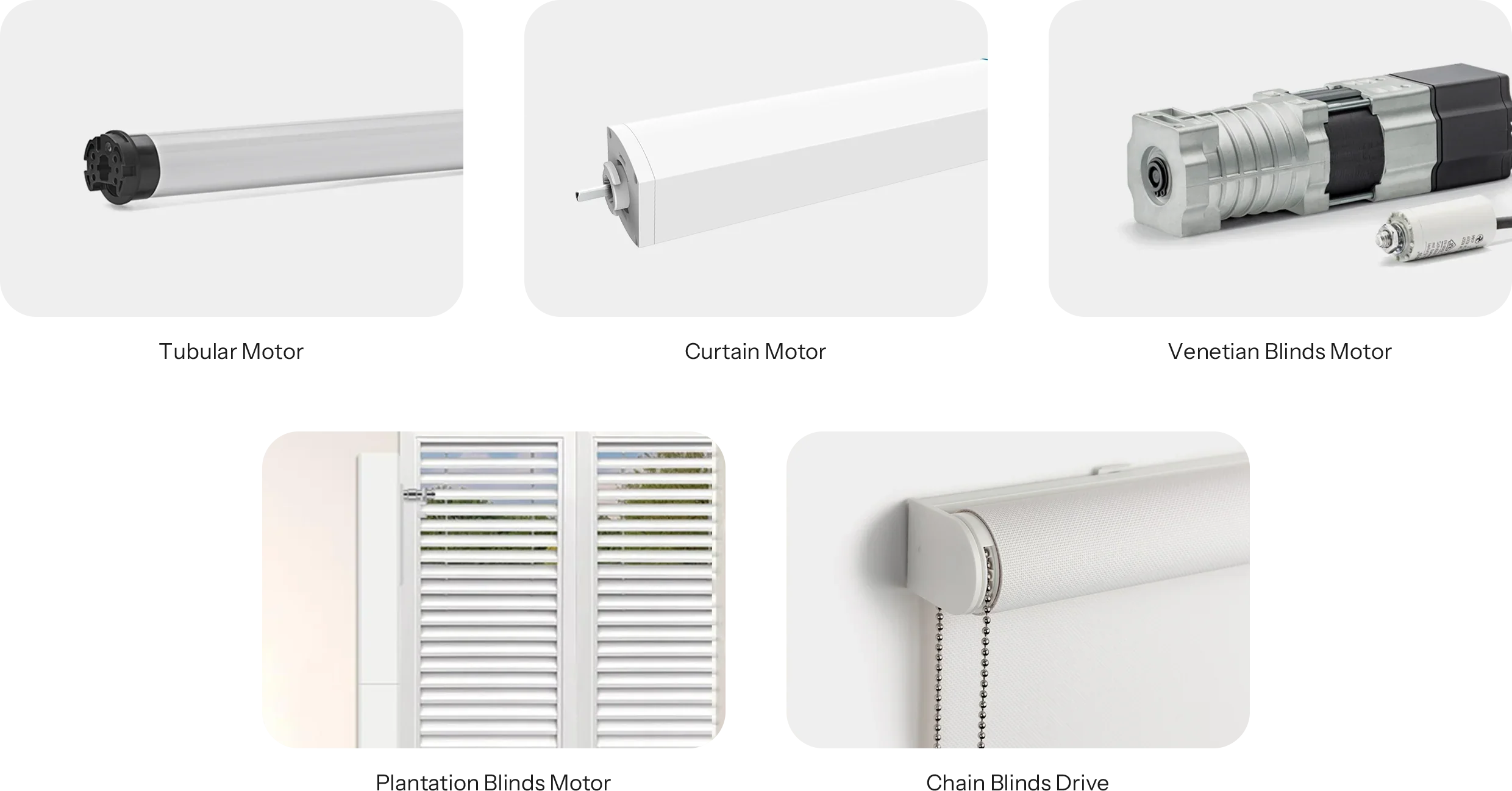

• Podporované motory: běžné 4-žilové a 5-žilové AC motory se směrovými vodiči (vpřed/vzad), max. 1 A.
• Vodiče: vyžaduje nulový vodič (N) – zařízení není „bez N“.
• Vstupy: S1/S2 pro napojení stávajícího spínače (ruční ovládání zachováno).
• Ochrana: automatické zastavení po dlouhém nepřetržitém chodu v jednom směru (~2 min).

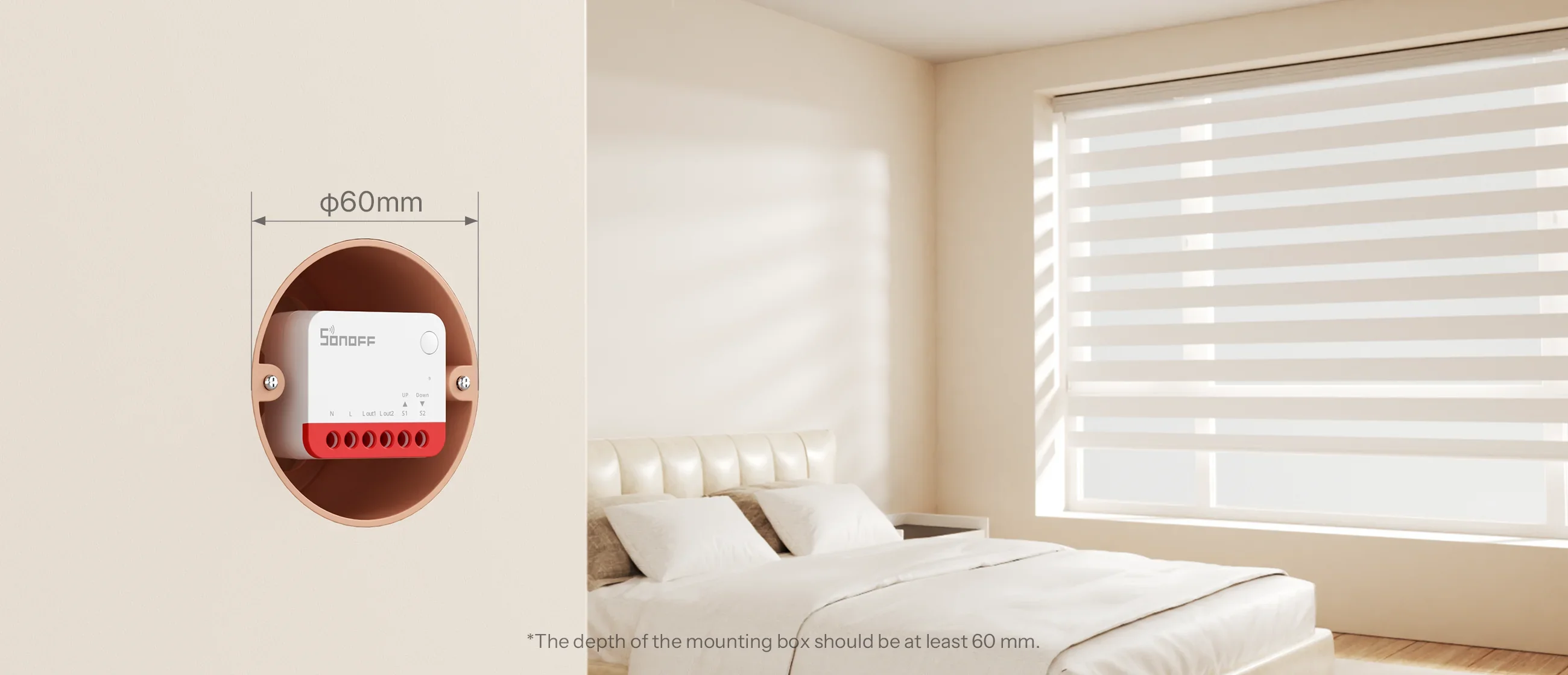

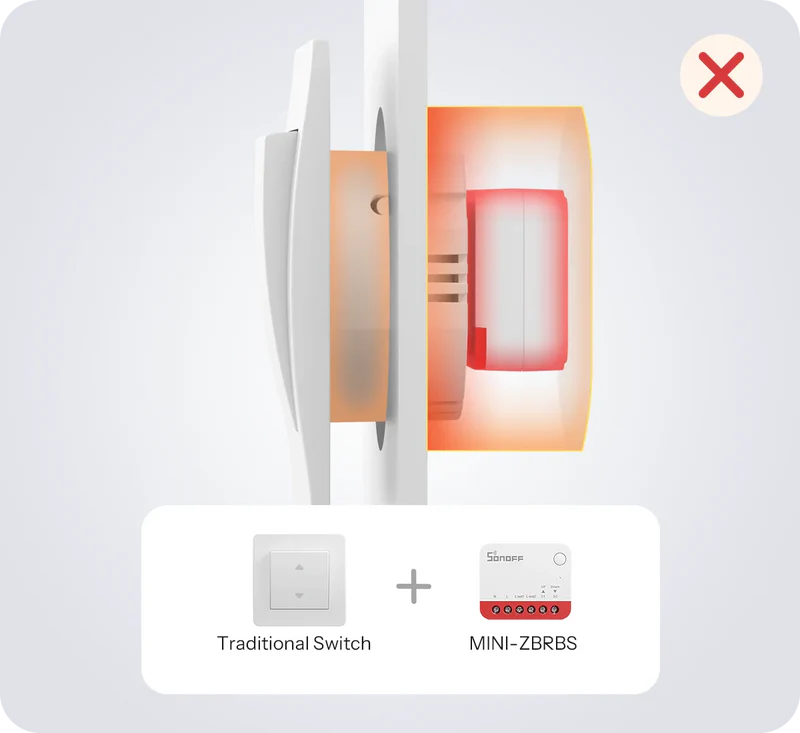

• Montáž: pouze v interiéru (krabice/rozvodnice); dbejte na prostor v krabici a vedení kabeláže.

Technické parametry

Kompatibilita s Home Assistant a otevřenými platformami

• Home Assistant (ZHA): párování přímo s vaším Zigbee koordinátorem (např. Sonoff ZBDongle-E/P, ConBee II…); lokální ovládání, automatizace, scény a procenta.
• Zigbee2MQTT: integrace přes MQTT; doporučené je aktuální vydání kvůli podpoře nových zařízení Sonoff.
• eWeLink Home Assistant Add-on: alternativní cesta, pokud používáte ekosystém eWeLink.

Matter a ekosystémy třetích stran

Poznámka: MINI-ZBRBS nativně nepodporuje Matter, protože je to Zigbee modul. Lze jej však zprostředkovaně vystavit do Apple Home/Google Home/SmartThings přes SONOFF Zigbee Bridge Ultra s funkcí Matter Bridge (bridge překládá Zigbee zařízení do Matter).

Tipy pro spolehlivý provoz

• Ujistěte se, že motor nepřekračuje 1 A a je typu 4/5 žil (L/N, směr vpřed/vzad, PE).
• Při prvním uvedení proveďte kalibraci; až poté bude dostupné polohování v %.
• Pro silnou mesh síť ponechte v instalaci dostatek napájených Zigbee routerů (zásuvky, moduly).
• Zařízení je určeno pro interiér; v exteriéru použijte vhodné krytí/rozvodnici.

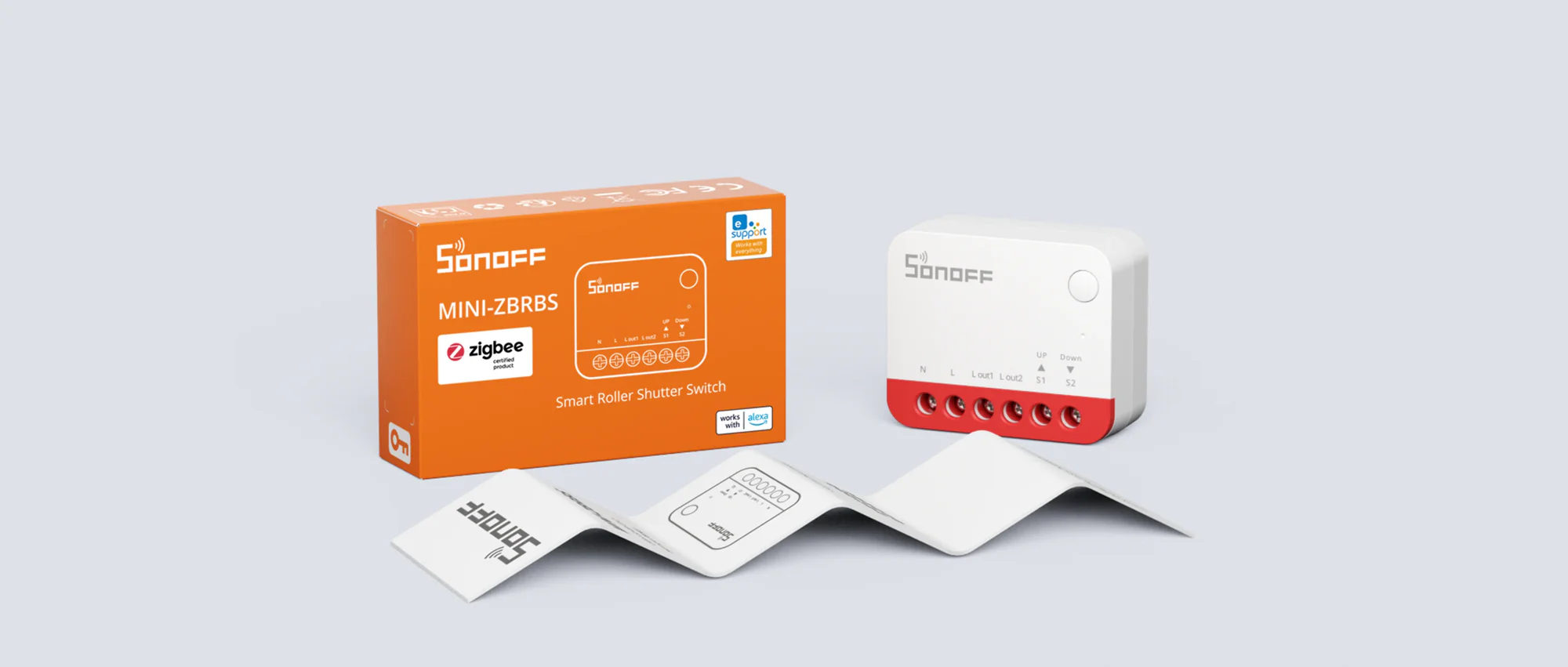

Obsah balení

• 1× SONOFF MINI-ZBRBS
• 1× uživatelská příručka

Specifikace zapojení (příklad)

• Vstup: L/N (100–240 V AC)
• Výstup motoru: směrové vodiče pro UP/DOWN (vpřed/vzad)
• Vstupy: S1/S2 pro externí spínač

Upozornění

• Instalaci musí provádět osoba s příslušnou kvalifikací. Před prací vypněte napájení.
• Zařízení je pouze pro interiér. Pro venkovní použití zvolte vhodné krytí dle norem.
• Nepřekračujte maximální proud motoru 1 A.

Ke stažení

• Uživatelský manuál (PDF) – kalibrace, zapojení, limity chodu, FAQ.
