Sonoff Thermostat Core TP-WGZBA Zigbee Smart prostorový termostat

Detailní popis produktu

Sonoff Thermostat Core TP-WGZBA je chytrý Zigbee prostorový termostat určený k montáži do elektroinstalační krabice pod omítku. Slouží k řízení teplovodního podlahového vytápění a kotlů a nahrazuje klasický nástěnný termostat. Komunikuje přes Zigbee 3.0, takže potřebuje Zigbee bránu, a ovládá se fyzickým otočným kolečkem, z aplikace eWeLink nebo z otevřených platforem jako Home Assistant.

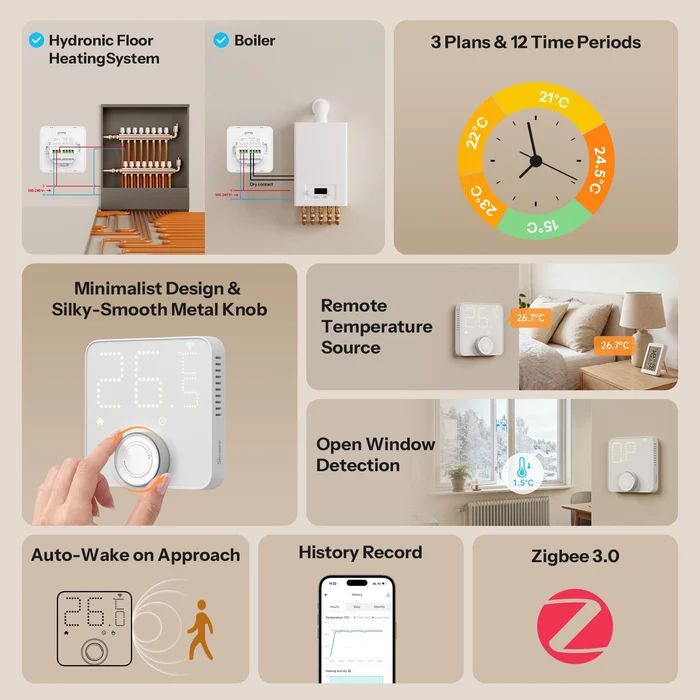

Hlavní výhodou je kombinace dvou výstupů v jednom zařízení. Termostat dokáže přímo spínat servopohony na rozdělovači podlahového topení a zároveň dát kotli signál k zapnutí. K tomu přidává týdenní plány, radarové probouzení displeje, detekci otevřeného okna a možnost regulovat podle teploty změřené jinde v místnosti.

Dva výstupy pro podlahové topení a kotel

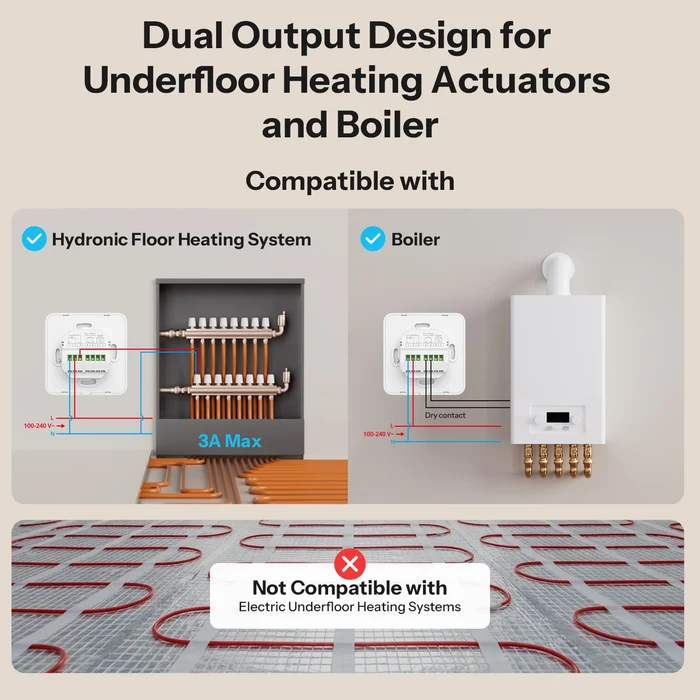

Na svorce L Out je aktivní reléový výstup, který při požadavku na teplo přivede síťové napětí 100 až 240 V AC na servopohony teplovodního podlahového vytápění. Maximální zatížení je 3 A při odporové zátěži, což pokrývá běžné termoelektrické hlavice na rozdělovači. Druhý výstup tvoří bezpotenciálový kontakt COM a NO, který funguje jako obyčejný spínač bez vlastního napětí a připojuje se na termostatový vstup kotle. Využít můžete jeden z výstupů, nebo oba současně, například když termostat otevírá okruh na rozdělovači a zároveň startuje kotel.

Ve výchozím nastavení relé sepne při požadavku na teplo. To odpovídá servopohonům typu NC (bez proudu zavřeno) a kotlům se vstupem NO. Pokud máte servopohony typu NO nebo kotel vyžaduje rozpínací kontakt, logiku přepnete v nastavení otopné soustavy v aplikaci eWeLink bez změny zapojení. Termostat není určen pro elektrické podlahové vytápění, jehož proud obvykle přesahuje 3 A. Pro elektrické přímotopy je vhodnější Sonoff Wi-Fi termostat 16 A pro přímotopy.

Týdenní plány a provozní režimy

Termostat uchovává tři samostatné topné plány. Každý pokrývá celý týden a umožňuje až 12 časových úseků denně, každý s vlastní cílovou teplotou. Prakticky to znamená, že si připravíte například plán pro běžný pracovní týden, plán pro home office a plán pro dovolenou a mezi nimi jen přepínáte bez opakovaného nastavování. Plány jsou uložené přímo v termostatu a běží podle vestavěných hodin reálného času (RTC). Pokud dočasně vypadne spojení s Zigbee bránou, vytápění dál pokračuje podle uloženého programu.

Kromě automatického režimu podle plánu je k dispozici ruční režim s pevnou teplotou a protizámrzový režim, který udržuje minimální teplotu v nevytápěném objektu. Cílovou teplotu lze nastavit v rozsahu 5 až 30 °C. Termostat navíc ukládá historii cílové teploty, skutečné teploty a činnosti topení až 6 měsíců zpětně, takže v aplikaci zjistíte, kdy a jak dlouho se topilo.

Displej, otočné kolečko a radarové probouzení

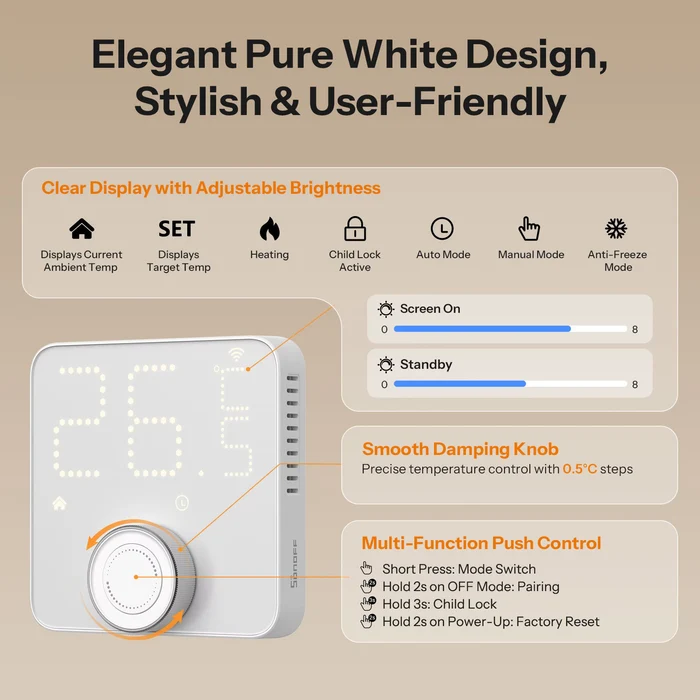

Panel z bílého polykarbonátu má bodový displej, který zobrazuje aktuální a cílovou teplotu, stav topení, aktivní režim a dětskou pojistku. Kovové otočné kolečko s tlumeným chodem mění teplotu po 0,5 °C. Stiskem kolečka se přepínají režimy, podržením 3 s se zapíná dětská pojistka a podržením 2 s ve stavu vypnuto se spouští párování. Jas displeje lze nastavit zvlášť pro aktivní a pohotovostní stav na stupnici 0 až 8.

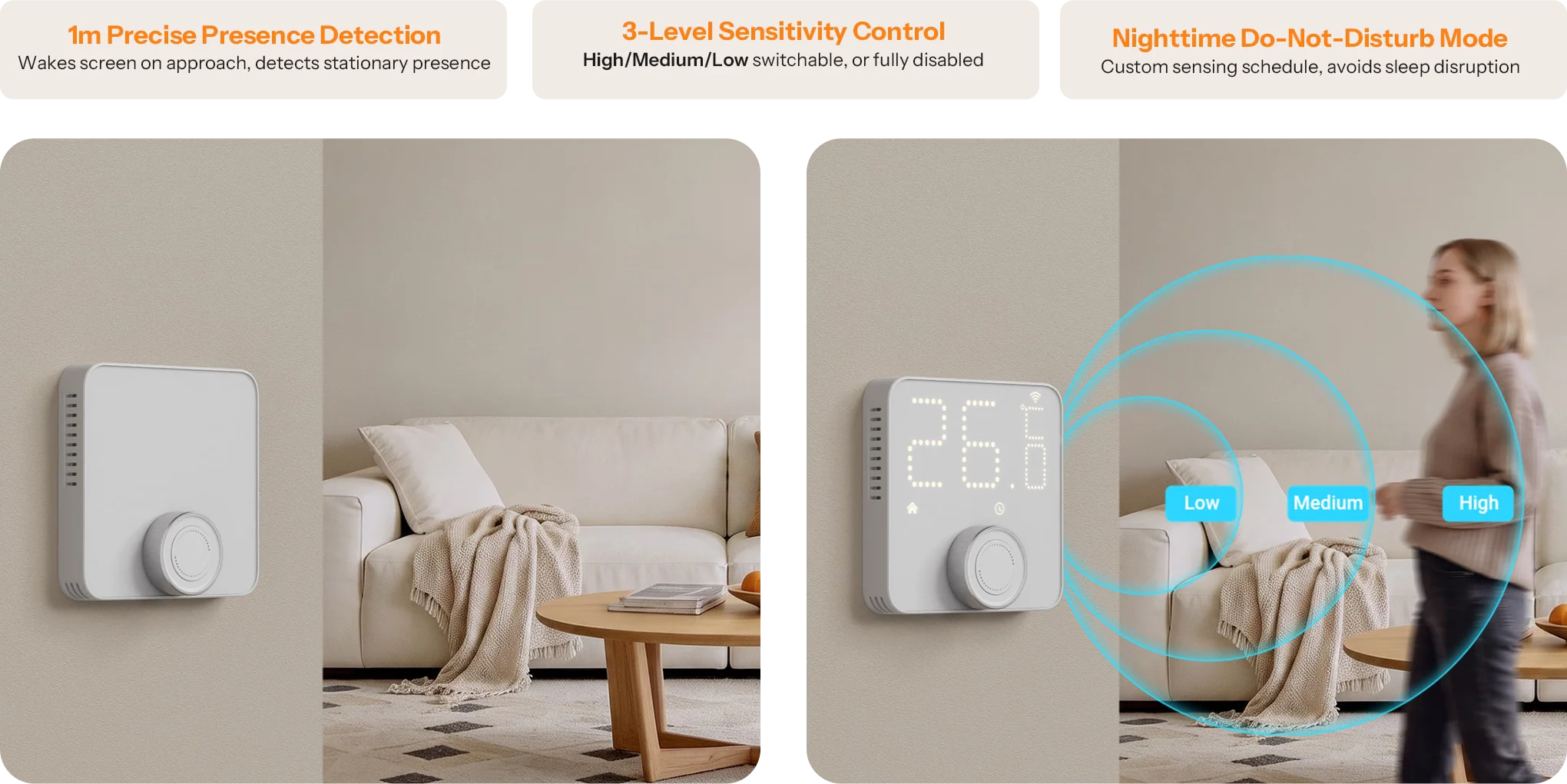

Zabudovaný radar rozsvítí displej, když k termostatu přistoupíte, a po odchodu ho ztlumí. Citlivost se volí ve třech úrovních s dosahem přibližně 0,3 m, 0,6 m a 1 m, nebo lze detekci úplně vypnout. Noční režim umožňuje snímání v nastavených hodinách deaktivovat, aby displej v ložnici nebo na chodbě nerušil spánek.

Přesnější měření teploty v místnosti

Termostat zapuštěný ve zdi měří částečně i teplotu stěny a vlastní elektroniky, což může skutečnou teplotu v místnosti zkreslit. Thermostat Core proto nabízí dvě řešení. První je vzdálený zdroj teploty: regulaci lze navázat na Zigbee čidlo SNZB-02, SNZB-02P, SNZB-02D, SNZB-02WD, SNZB-02LD, SNZB-02B nebo SNZB-02M umístěné tam, kde se v místnosti skutečně pobývá. Čidlo musí být připojené ke stejné bráně SONOFF jako termostat. Druhým řešením je ruční korekce naměřené hodnoty.

Pro podlahové konstrukce, kde nesmí být překročena určitá teplota povrchu, lze na svorky Sensor připojit externí podlahové čidlo NTC 10 k? s hodnotou B 3950 K, které slouží jako ochrana proti přehřátí. Čidlo není součástí balení.

Detekce otevřeného okna a dětská pojistka

Otevřené okno pozná termostat dvěma způsoby. Sám vyhodnocuje náhlý pokles teploty a navíc jej lze propojit s okenním čidlem SNZB-04, SNZB-04P nebo SNZB-04PR2 na stejné bráně SONOFF. Jakmile je okno otevřené, termostat přejde do protizámrzového režimu a přestane požadovat teplo, takže se při větrání netopí ven. Po zavření okna se vrátí k nastavenému programu.

Dětská pojistka zablokuje kolečko i tlačítko, takže nastavení nezmění děti ani návštěva. Aktivuje se podržením kolečka na 3 sekundy a na displeji ji signalizuje ikona zámku. Hodí se zejména v dětských pokojích a ve společných prostorách, kde termostat není pod stálou kontrolou.

Kompatibilita: eWeLink, Apple Home a Home Assistant

Pro ovládání v aplikaci eWeLink potřebuje Zigbee prostorový termostat bránu SONOFF, například Sonoff Zigbee Bridge Pro. Přes brány s funkcí Matter Bridge, jako je Sonoff Bridge MAX, jej lze zpřístupnit i v Apple Home. Protože jde o standardní zařízení Zigbee 3.0 (IEEE 802.15.4, 2,4 GHz), funguje i v Zigbee2MQTT od verze 2.14.0. Nativní podpora v ZHA zatím není kompletní a plnou funkčnost je nutné doplnit ručně podle postupu výrobce.

V domě, kde se kombinuje podlahové topení s radiátory, lze termostat doplnit o Zigbee termostatické hlavice Sonoff TRV ZBT Gen 2 a obě části vytápění řídit z jedné aplikace.

Montáž a zapojení

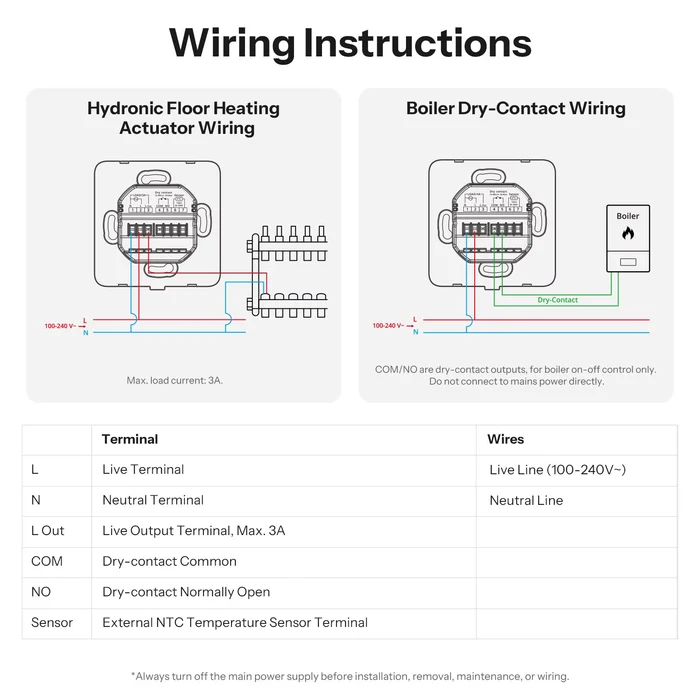

Termostat se montuje do krabice pod omítku s roztečí šroubů 60 mm. Hodí se do běžných evropských kulatých krabic i do čtvercových krabic typu 86, do italských krabic 503 je nutný adaptér. Hloubka zapuštění do zdi je 31,5 mm. Svorkovnice obsahuje svorky N (1), L (2), L Out (3), bezpotenciálový kontakt COM (4) a NO (5) a vstup pro externí čidlo (6 a 7). Termostat vyžaduje fázi i nulový vodič. Pokud ve stávající krabici vedou jen dva vodiče od starého termostatu, je nutné doplnit kabeláž. Svorky COM a NO slouží pouze ke spínání kotle a nesmí se na ně připojovat síťové napětí. Montáž svěřte elektrikáři a před zapojováním vždy vypněte přívod.

Časté dotazy

Mohu termostat použít pro elektrické podlahové topení?
Ne. Reléový výstup je dimenzován na 3 A, zatímco elektrické topné rohože a kabely tento proud obvykle překračují. Termostat je určen pro teplovodní podlahové vytápění a pro řízení kotle.

Nahradím jím starý termostat se dvěma vodiči?
Pouze pokud je v krabici k dispozici také fáze a nulový vodič. Termostat potřebuje trvalé napájení, a pokud vedou do krabice jen dva vodiče, musí elektrikář doplnit kabeláž.

Budou plány fungovat i bez spojení s bránou?
Ano. Plány jsou uložené přímo v termostatu a řídí je vestavěné hodiny RTC. Při výpadku Zigbee spojení topení dál běží podle programu, pokud je termostat napájený.

Mám servopohony typu NO, bude to fungovat?
Ano. Výchozí nastavení odpovídá servopohonům NC, pro servopohony NO stačí změnit typ v nastavení otopné soustavy v aplikaci eWeLink. Stejně lze přepnout logiku kontaktu pro kotel, který vyžaduje rozpínací vstup.

Je nutné externí čidlo teploty?
Není. Termostat standardně měří vestavěným čidlem. Externí NTC čidlo slouží pro hlídání teploty podlahy, bezdrátové Zigbee čidlo pro přesnější měření teploty v místnosti.

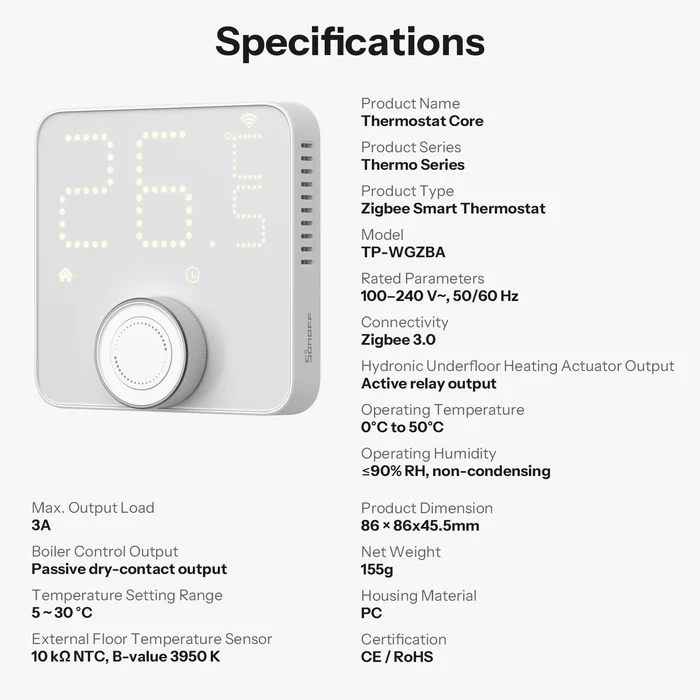

Technické parametry

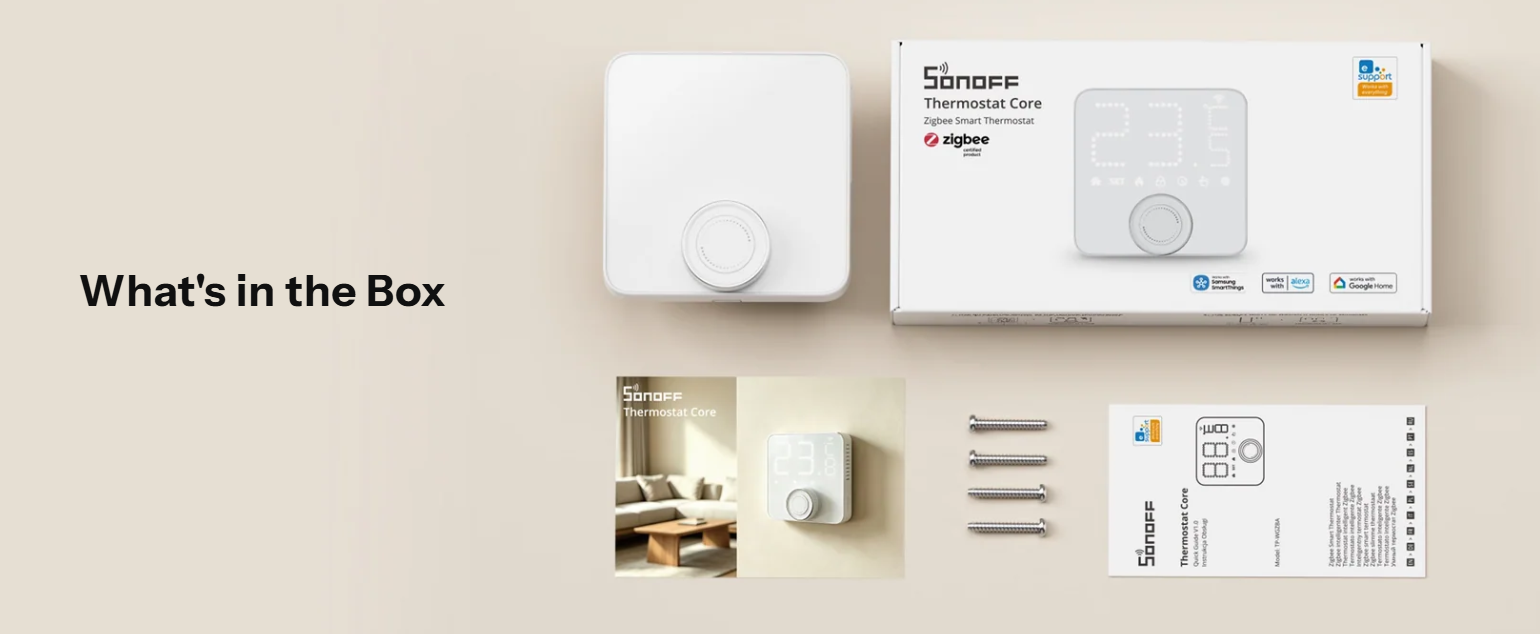

Obsah balení

Termostat Sonoff Thermostat Core TP-WGZBA, 4 montážní šrouby a stručný návod. Externí NTC čidlo není součástí balení.
