Tuya beznapěťové relé 5V/7-32V 2CH + RF433MHz

Detailní popis produktu

Tento dvoukanálový WiFi modul je možno použít na běžné spínání (zapnuto/vypnuto), ale také na krátké beznapěťové spojení dvou kontaktů (vhodné například na ovládání garážových vrat nebo vjezdových bran). Doba propojení kontaktů (Inching, nebo-li prodleva vypnutí) se dá nastavit softwarově (přes aplikaci Tuya) na dobu 1 s až 1 hodina.

Tento spínač umožňuje také lokální ovládání pomocí RF ovladačů

Změna - třetí tlačítko nemění režim spínače, ale ovládá oba kanály současně

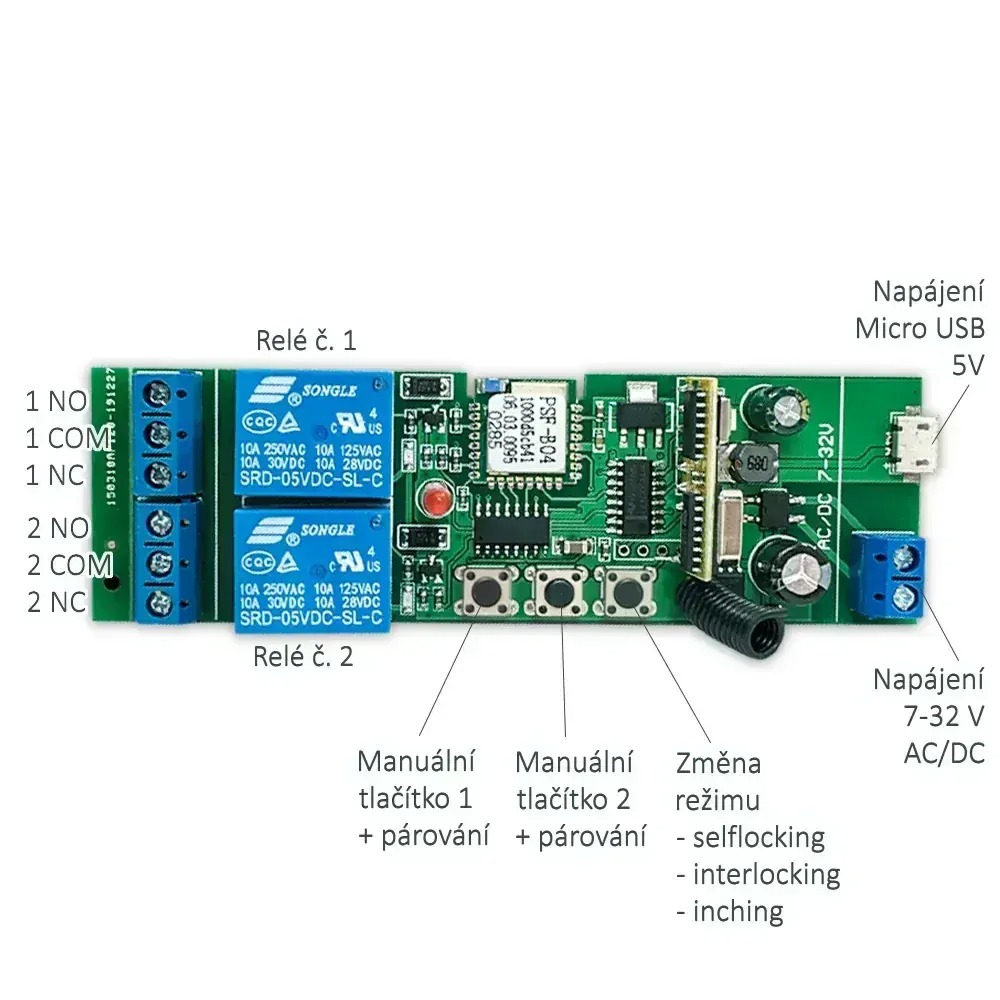

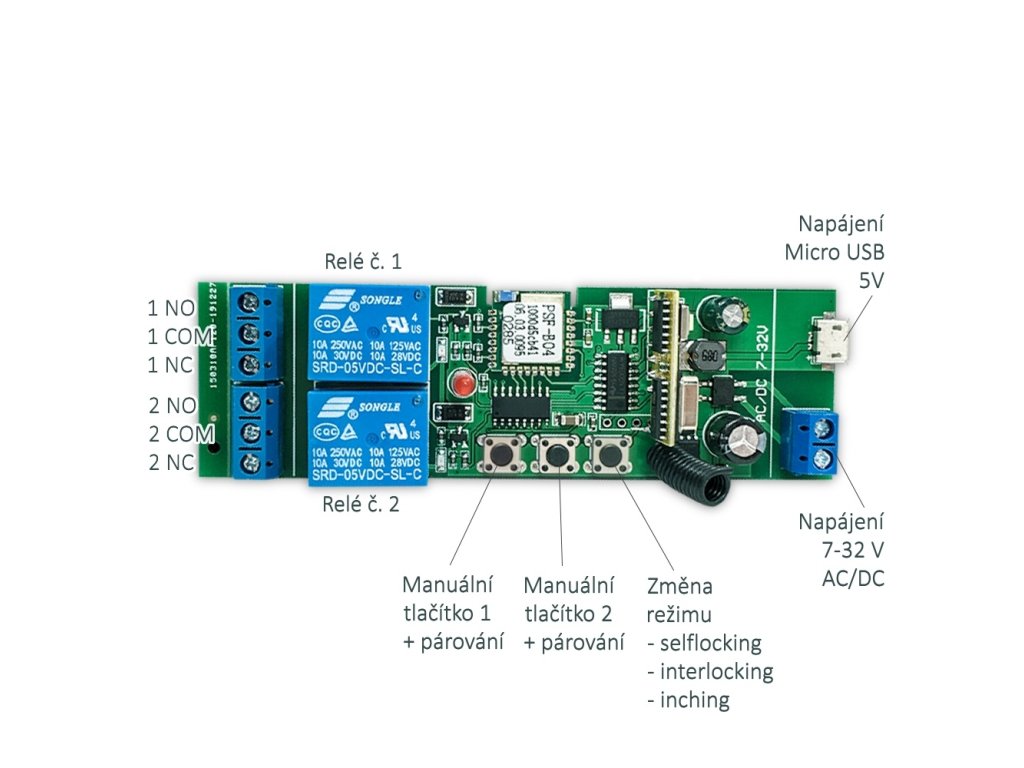

NO
COM
NC

Připojení kontaktů na COM a NO (normally open) - je-li spínač vypnutý, jsou tyto kontakty rozpojeny. Zapnutím spínače dojde k jejich spojení.
Připojení kontaktů na COM a NC (normally closed) - je-li spínač vypnutý, jsou tyto kontakty spojeny. Zapnutím spínače dojde k jejich rozpojení.

3 pracovní módy:

Nastavitelné přes aplikaci Tuya

1. Selflocking - normální zapínání a vypínání obou kanálů nezávisle na sobě (spínače po zapnutí zůstávají nezávisle zapnuté, dokud je nevypnete)

2. Interlocking - pouze jeden kanál může být zapnutý. Při zapnutí druhého kanálu se první automaticky vypne (vhodné například pro ovládání žaluzií nebo změnu polarity u stejnosměrných motorů)*

3. Inching - relé se po zapnutí sama automaticky vypnou po cca 1s (vhodné např na ovládání garážových vrat)

Nastavení pracovních módů je možné provést přes aplikaci Tuya změnou vlastnosí nebo Časování ("Timer")
V módu "inching" je možné nastavit prodlevu vypnutí v rozsahu 1 s až 60 minut (1 hodina).
Je zde také možnost nastavení stavu relátek po výpadku proudu. "Relay status" - ON / OFF / Pamatovat posledni stav.

Jedná se o dvoukanálovou verzi jinak velmi podobného spínače Tuya 5V/7-32V WiFi + RF

Spínač je možno napájet 5V DC micro USB konektorem (nabíječkou na telefon, USB portem z počítače) nebo 7-32 V AC/DC na svorkovnici. Spínat pak může cokoliv (nař. 30V DC 10 A nebo 230 V AC do 10 A) bez ohledu na napájení (napájecí a spínaná část jsou odděleny).

 Při paralelním připojení ke stávajícímu tlačítku ovládání garážových vrat nebo vjezdové brány, umožňuje vzdálené ovládání po internetu odkudkoliv na světě.

Při použití, jako "ovladač" vrat či brány, samotný spínač neumožňuje sledování stavu (nepozná, zda-li jsou vrata otevřena či zavřena). V aplikaci bude vždy vidět jako vypnutý, sepne se jen na 0,7 s po zapnutí.

Tuto funkci kontroly stavu má až tento Chytrý WiFi Otevírač Garážových Vrat - Tuya

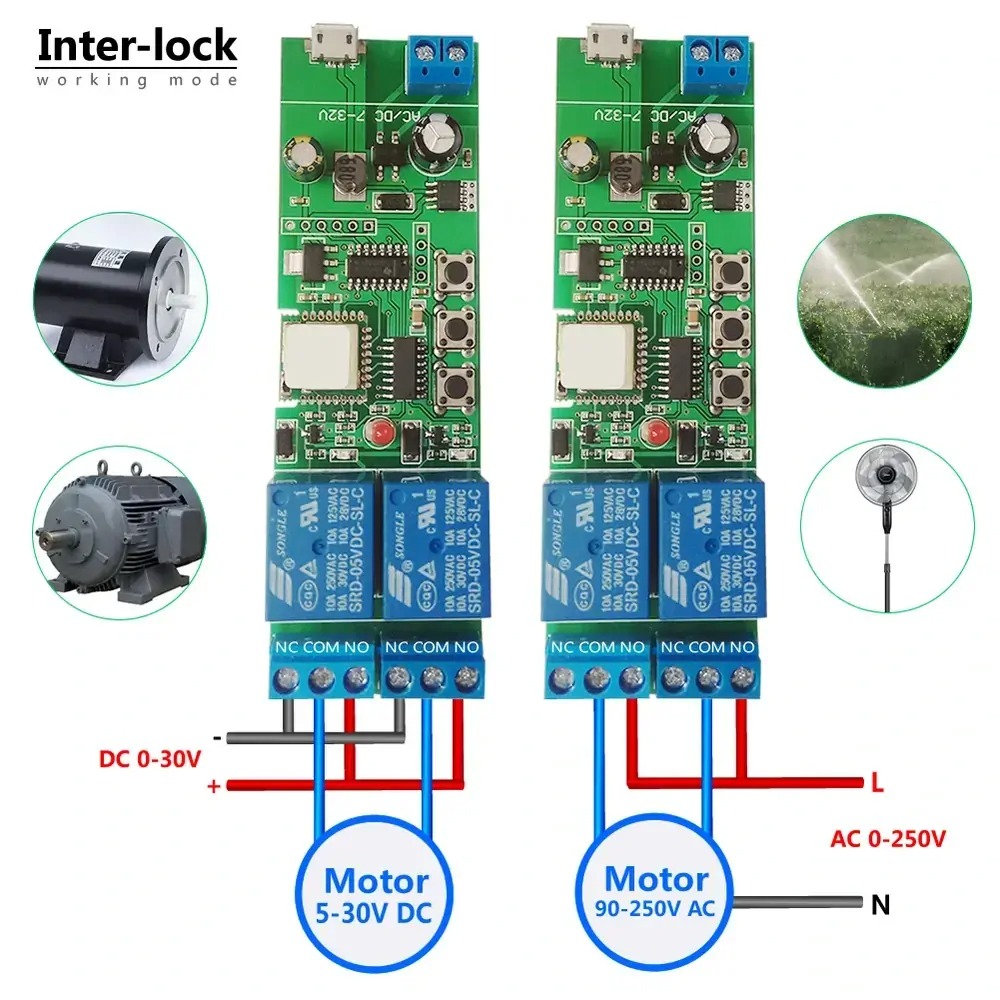

* příklady použití funkce Interlocking a schéma zapojení stejnosměrných a střídavých motorů (se dvěma fázemi - např. žaluzie)

Párování RF ovladače

• Najdříve spárujte spínač přes WiFi do aplikace Tuya.

• V aplikaci Tuya > Nastavení (Settings)
• RF remote control setup (Nastavení RF ovladačů)
• Zelené tlačítko Add (Přidat RF ovladač) - běží 10s doba pro přidání tlačítka RF ovladače
• Na RF ovladači stiskněte požadované tlačítko. Po přidání změňte název z "Remote control" například na "Klíčenka tlačítko A"
• Postup opakujte a přidejte včechna tlačítka, kterými chcete spínač ovládat. Tlačítka RF ovladačů nemusí být z jednoho ovladače. Můžete tak přidat např. Tlačítko A z klíčenky 1, Tlačítko C z klíčenky 2 a třeba Prostřední tlačítko z 433MHz RF Ovladač - 3CH
• Pro každé přidané tlačítko zvolte, co má spínač dělat pro každé relé zvlášť* (nedělat nic, vypnout, zapnout, změnit stav). Nastavení uložte tlačítkem "OK"

• Postup opakujte pro každé relé spínače*. Můžete tak jedním tlačítkem RF ovladače zapnout Relé 1 a současně vypnout Relé 2; druhým tlačítkem třeba jen měnist stav Relé 1; třetím tlačítkem zapínat všechna relé a tak podobně


* Pokud má spínač více, než jedno relé (neplatí pro tento model)

Mazání RF ovladač

• V aplikaci Tuya > Nastavení (Settings)
• RF remote control setup (Nastavení RF ovladačů)
• Název RF ovladče posuňte vlevo - objeví se červená ikona Odpadkového koše - ovladač odstraňte

Specifikace

• Počet nezávislých kanálů: 2
• Rozměry: 103 mm * 33 mm * 20 mm
• Napájení: 5V DC nebo 7V-32V AC/DC
• LED diody: 3 LED diody, indikující wifi status a stav obou relé (zapnuto/vypnuto)
• Spotřeba: <1W
• Pohotovostní proud: 80 mA
• Max. proudové zatížení relé: 10 A
• Podporuje ovládání zařízení s různou voltáží
• Životnost relé: více jak 10 milionů sepnutí
• Maximální čas sepnutí relé: 15 ms
• Maximální čas rozepnutí relé: 5 ms
• Pracovní teplota: 0 oC - 40 oC
• Pracovní vlhkost: 40% ~ 80% RH
• Dodáváno bez plastové krabice (viz obrázek)
• RF ovládání: ano
• Počet RF ovladačů: 15

 Tasmota
Ne, neumíme
