VAREO chytrý ZigBee termostat HYT001ZB - 16A pro přímotopy a elektrické podlahové topení

VAREO chytrý ZigBee termostat HYT001ZB je nástěnný termostat určený pro přímé spínání elektrických topných okruhů. Používá výstupní spínané relé 230 V s proudovou zatížitelností až 16 A, takže se hodí pro přímotopy, topné rohože a elektrické podlahové vytápění.

Ovládání probíhá lokálně na dotykovém barevném displeji a vzdáleně přes ZigBee bránu v aplikaci Tuya/Smart Life. Termostat podporuje interní snímání teploty vzduchu i připojení externího podlahového senzoru (NTC 10k) a umí s nimi pracovat podle zvoleného režimu měření.

Klíčové vlastnosti

• ZigBee komunikace přes bránu – termostat se připojuje do ZigBee sítě a ovládá se v aplikaci Tuya/Smart Life.
• Výstup 230 V spínané relé až 16 A – přímé spínání elektrické zátěže bez mezirelé (v rámci proudového limitu).

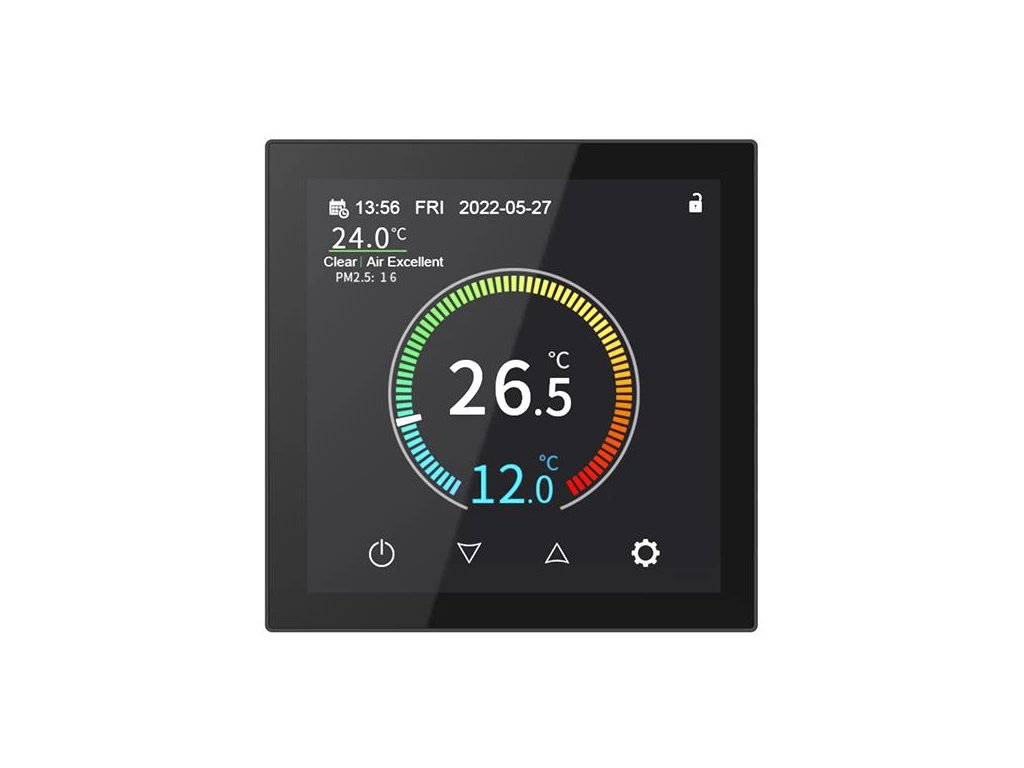

• Dotykový TFT IPS displej 480 × 480 – kompletní nastavení na displeji, bez skrytých „servisních“ tlačítek.
• Týdenní programy (5+2 / 6+1 / 7 dní) a manuální režim.
• Práce se senzory – volba interního senzoru, externího podlahového senzoru nebo kombinace obou.
• Funkce zámku – dětská pojistka / uzamčení ovládání na termostatu.
• Uložení nastavení při výpadku napájení – termostat si uchová nastavené hodnoty a programy.

Praktické použití a scénáře

HYT001ZB je určen pro situace, kdy chcete přímo spínat elektrické topení podle teploty a časového programu a zároveň mít možnost měnit nastavení na dálku. Typické použití:

• přímotopy a nástěnné konvektory (spínání napájení topidla),
• elektrické podlahové topení v koupelně, chodbě nebo kuchyni,
• místnosti s pravidelným režimem (ráno/odpoledne/večer), kde dává smysl týdenní plánování.

Zásadní funkce pro podlahové topení

Termostat podporuje připojení externího podlahového čidla typu NTC 10k. V nastavení lze zvolit režim snímání:

• Interní senzor – termostat pracuje pouze s teplotou vzduchu.
• Externí senzor – regulace podle podlahového čidla (např. pokud je termostat umístěn mimo vytápěnou místnost).
• Interní + externí – běžný režim pro podlahové vytápění, kdy má význam hlídat podlahu i komfort v místnosti.

Součástí pokročilých parametrů je nastavení ochrany podlahy: lze pracovat s hodnotou horního teplotního limitu pro externí senzor a s hysterezí pro tuto ochranu. Pokud externí senzor není připojen a termostat je nastaven na režim, který jej očekává, může se zobrazovat chyba senzoru; řešením je změnit zvolený typ senzoru v nastavení.

Ovládání, režimy a programování

Termostat nabízí režimy manuální, programový (týdenní) a dovolená. Programování je rozděleno do časových úseků v rámci dne a lze zvolit typ týdenního cyklu 5+2 / 6+1 / 7 dní. Výchozí členění programu používá šest časových úseků během dne.

Režim dovolená pracuje jako odpočítávání dnů s pevně nastavenou teplotou v rozsahu nastavení termostatu.

Externí vstupy a čidla

HYT001ZB podporuje připojení externího teplotního čidla pro podlahu (NTC 10k). Na obrazovce je možné zobrazit teplotu externího senzoru a v informační části zařízení lze zobrazovat provozní údaje podle konfigurace termostatu.

Instalace a požadavky na montáž

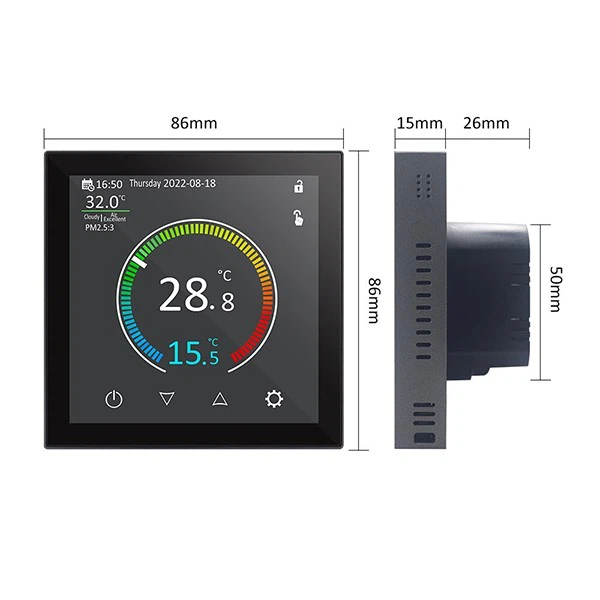

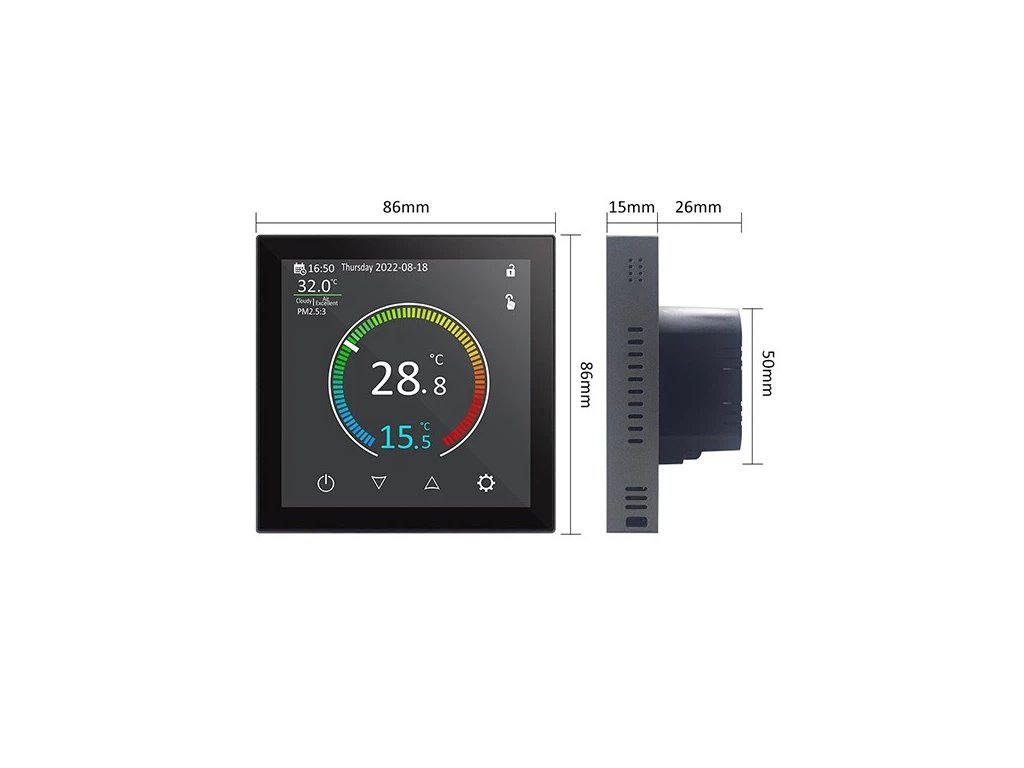

Termostat je určen pro zapuštěnou montáž do zdi. Čelní rozměr je 86 × 86 mm a konstrukce počítá s instalační hloubkou přibližně 26–27 mm. Napájení zařízení je v rozsahu 90–240 V AC (50/60 Hz).

Zapojení a zásady pro správné dimenzování

Výstup je řešen jako spínané relé pro 230 V zátěž. Pro 16A variantu je podle svorkovnice použito následující zapojení:

• Svorka 3: L (přívod fáze), svorka 4: N (přívod nulového vodiče)
• Svorka 5: N1 (vývod N pro zátěž), svorka 6: L1 (spínaný vývod fáze pro zátěž)
• Svorky 7–8: NTC (externí teplotní senzor)

Spínaná zátěž musí respektovat proudový limit termostatu (max. 16 A). Pro elektrické podlahové topení dává smysl používat externí podlahový senzor a nastavit odpovídající teplotní limity pro ochranu podlahy.

Síť, komunikace a role v systému

Termostat komunikuje přes ZigBee a pro připojení do aplikace vyžaduje kompatibilní ZigBee bránu. ZigBee síť zajišťuje lokální bezdrátovou komunikaci, brána následně zprostředkuje ovládání v aplikaci Tuya/Smart Life.

Kompatibilita s bránami a související produkty

Pro provoz je potřeba ZigBee brána. V rámci ekosystému Tuya/Smart Life lze použít například VAREO ZigBee Gateway Tuya/SmartLife nebo alternativně Nous E1 Zigbee Bridge (Tuya).

K čemu je termostat určen a k čemu není

Tento model je určen pro spínání elektrických topných okruhů (přímotopy, elektrická podlaha). Není určen jako termostat pro kotle s požadavkem na beznapěťový spínací kontakt.

Pokud potřebujete termostat pro kotel s beznapěťovým výstupem, použijte alternativy: VAREO HYT001ZB 3A s beznapěťovým výstupem pro kotle, případně VAREO HY09ZBW (bateriový ZigBee, 3A beznapěťový) nebo Zigbee ZWT100 3A pro kotle (Tuya).

Technické parametry

Obsah balení

• termostat
• externí teplotní čidlo NTC (10k) pro podlahu
• uživatelský manuál
