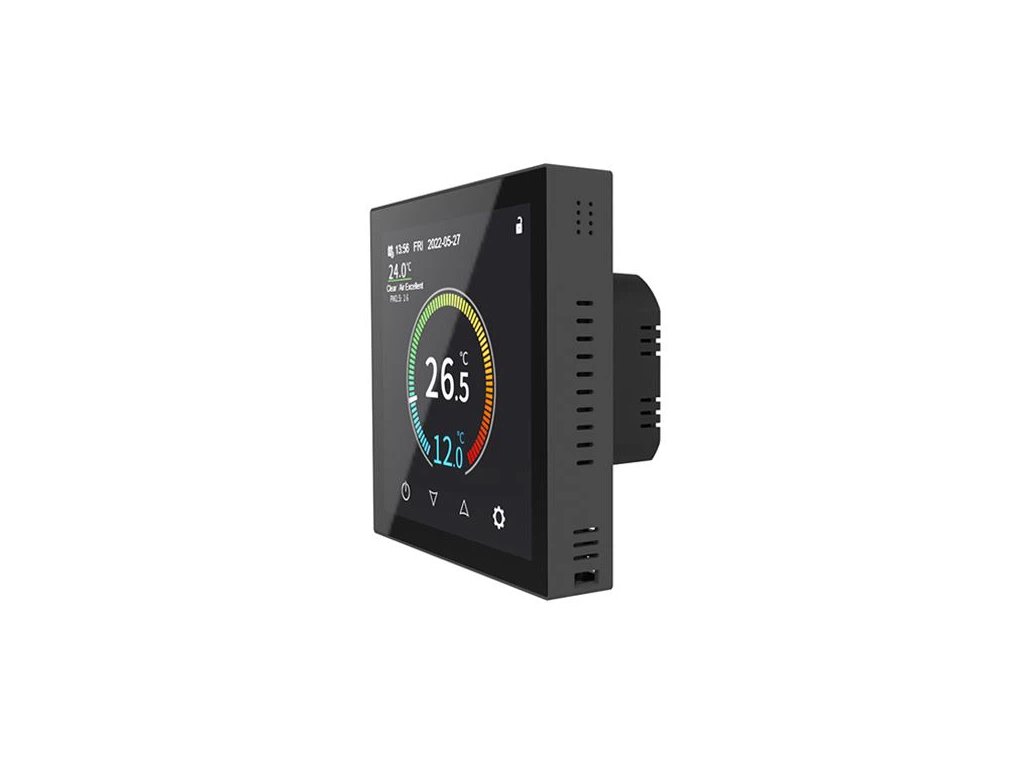

VAREO chytrý ZigBee termostat HYT001ZB s 3A beznapěťovým výstupem pro kotle

Detailní popis produktu

VAREO chytrý ZigBee termostat HYT001ZB je určený pro řízení kotlů a dalších zdrojů tepla, které se ovládají termostatovým vstupem. Klíčová vlastnost této varianty je beznapěťový (potenciálově nezávislý) spínaný kontakt NO/COM s proudovou zatížitelností 3 A, takže termostat nekrmí kotel napětím, ale jen sepne/rozepne jeho řídicí vstup.

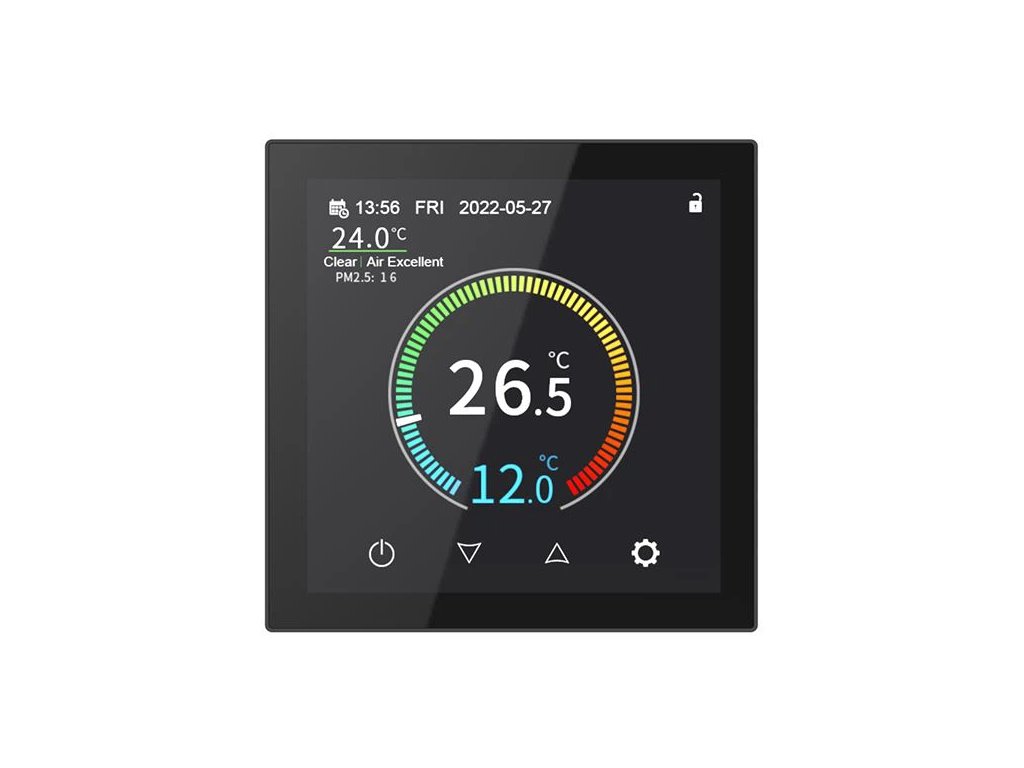

Ovládání probíhá přímo na termostatu přes plně dotykový TFT IPS displej s rozlišením 480 × 480. Pro vzdálené ovládání v aplikaci Tuya/SmartLife a pro integraci do chytré domácnosti se termostat připojuje přes ZigBee bránu, například VAREO ZigBee Gateway Tuya/SmartLife nebo Nous E1 Zigbee Bridge.

Pro co je určen

• Ovládání kotle přes termostatový vstup (sepnutí/rozepnutí suchého kontaktu).
• Řízení topných zón, regulátorů nebo akčních členů, kde je požadován beznapěťový kontakt NO/COM.
• Týdenní režim vytápění s automatickým střídáním teplot podle denního programu.

Pro co určen není

• Není určen pro přímé spínání elektrických přímotopů nebo elektrického podlahového topení na 230 V. Pro tyto aplikace použijte variantu s výkonovým výstupem HYT001ZB 16A.

Klíčové vlastnosti

• Beznapěťový výstup (suchý kontakt) – spínání NO/COM pro kotle a regulace s termostatovým vstupem.
• Dotykový TFT IPS displej 480 × 480 – ovládání režimů a nastavení přímo na termostatu.
• Týdenní programy – volba typu 5+2 / 6+1 / 7 dní a vícesekční denní režim.
• Hystereze a kompenzace – nastavitelná hystereze pro stabilní regulaci a kompenzace teploty pro doladění měření.
• Dětský zámek a režim dovolená – blokace ovládání a dlouhodobý režim se snížením/udržením teploty.

Zásadní funkce: beznapěťové spínání pro kotle

U kotlů se typicky nepřepíná napájení, ale pouze řídicí vstup (termostat). Tato varianta používá beznapěťový kontakt NO/COM, takže do kotle neposílá síťové napětí. Výsledkem je kompatibilní způsob řízení pro mnoho kotlů i regulátorů, které očekávají „sepni/rozepni“ na svorkách termostatu.

Reálné scénáře použití

• Rodinný dům s kotlem: termostat sepne vstup kotle při poklesu teploty pod požadovanou hodnotu a rozepne po dosažení cíle.
• Víkendový provoz: režim dovolená umožní držet zvolenou teplotu po nastavený počet dní bez ručního zásahu.
• Ranní/večerní režim: týdenní plán automaticky přepíná komfortní a útlumové teploty podle časových úseků.

Síť, komunikace a role v systému

HYT001ZB komunikuje přes ZigBee a v aplikaci Tuya/SmartLife se páruje prostřednictvím ZigBee brány. Brána je současně „most“ mezi ZigBee zařízeními a vaší sítí, takže bez ní nelze termostat přidat do aplikace a ovládat vzdáleně. Pro ekosystém Tuya/SmartLife použijte například VAREO ZigBee Gateway nebo Nous E1.

Externí čidlo a práce se senzory

Termostat podporuje externí teplotní senzor typu NTC (10k) 1 %. V praxi se používá tam, kde potřebujete měřit teplotu v jiném místě než na stěně u termostatu nebo kde je vhodné přidat další měřicí bod. Pokud externí čidlo potřebujete jako samostatné příslušenství, můžete použít například NTC termistor 10k 1% (vodotěsná sonda).

Instalace a požadavky na montáž

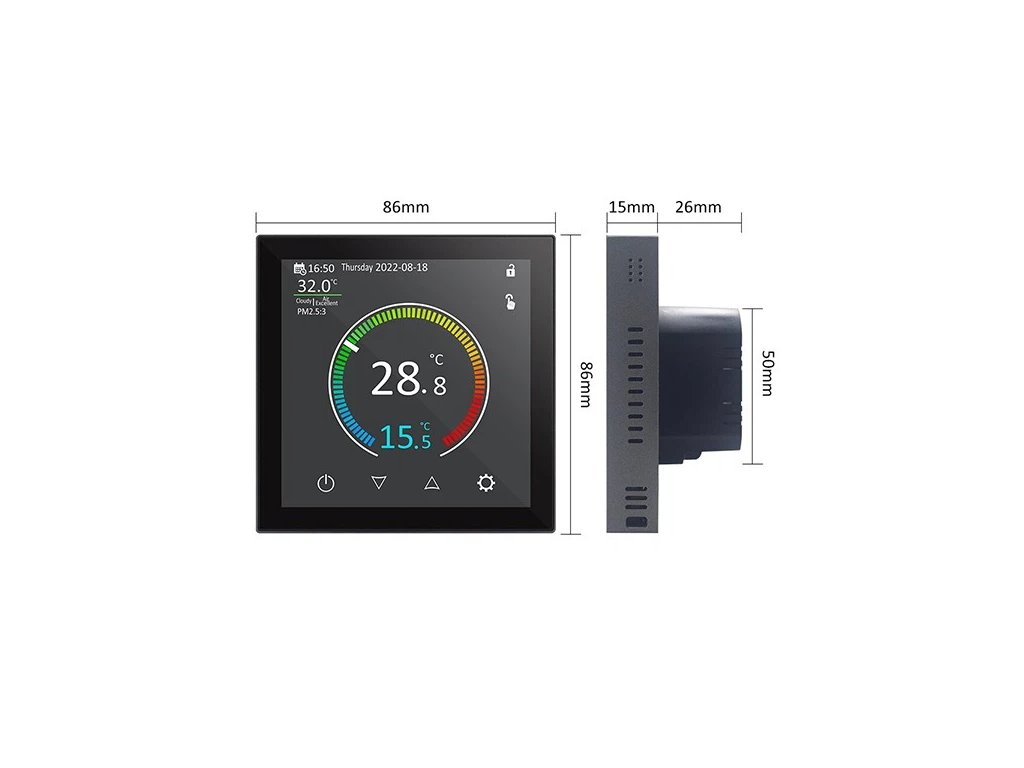

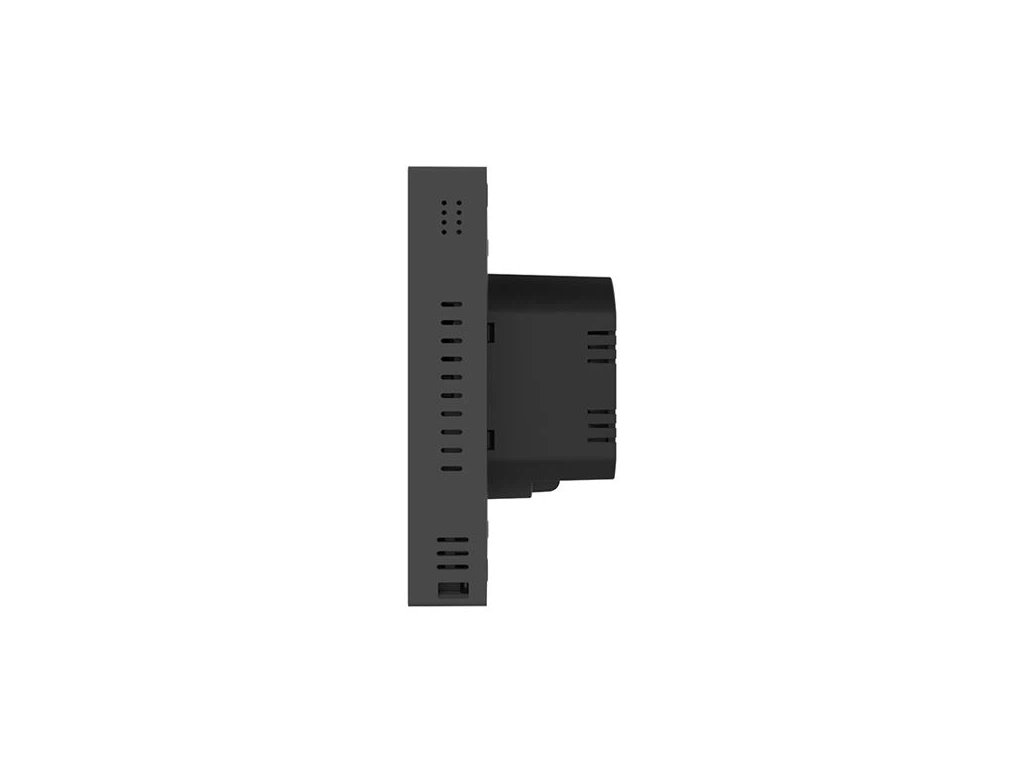

• Podomítková montáž do zdi (recessed type).
• Napájení termostatu je ze sítě AC 90–240 V (50/60 Hz).
• Beznapěťový výstup se připojuje na svorky NO/COM podle požadavků řídicího vstupu kotle/regulátoru.

Zapojení a bezpečnostní zásady

• Před instalací odpojte napájení a dodržte zapojení dle svorkovnice (napájení L/N a výstup NO/COM).
• Beznapěťový kontakt je určen pro řídicí obvody; není to výkonový výstup pro přímé spínání topných kabelů nebo přímotopů.
• Pokud si nejste jisti typem termostatového vstupu na kotli, ověřte si požadavek výrobce kotle (suchý kontakt vs. napěťový vstup).

Alternativy a související produkty

• Pokud potřebujete spínat přímo elektrické vytápění, použijte výkonovou variantu HYT001ZB 16A.
• Pokud chcete bateriový termostat pro kotle s beznapěťovým výstupem, alternativou je VAREO HY09ZBW.
• Další možnost pro ZigBee řízení kotle: ZigBee ZWT100 3A pro kotle (Tuya).

Technické parametry

Obsah balení

• termostat VAREO HYT001ZB (3A, beznapěťový výstup)
• uživatelský návod
