ZigBee beznapěťové relé 5V/7-32V + RF433MHz
Kód: 108328
Související produkty
Detailní popis produktu

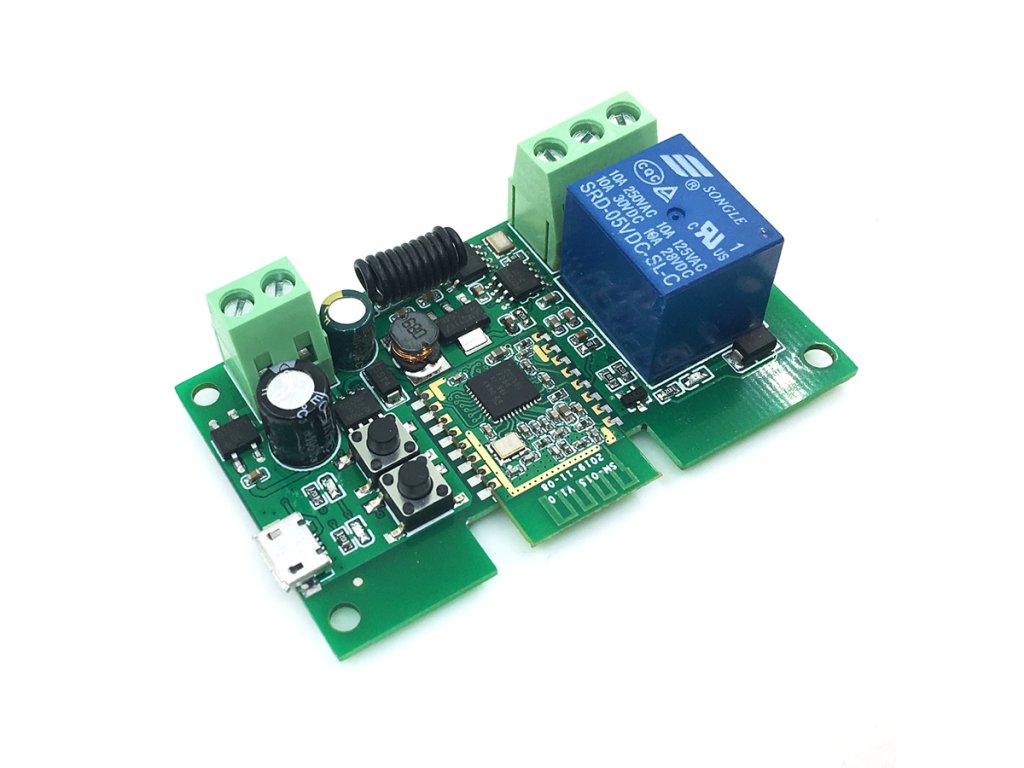

Jednokanálové Zigbee relé s RF přijímačem pro beznapěťové spínání kontaktů (NO/NC). Ideální pro kotle, garážová vrata, vjezdové brány, otevírače dveří nebo restart počítačů. Umí jak trvalé sepnutí (selflocking), tak krátký impuls (inching cca 0,7 s).

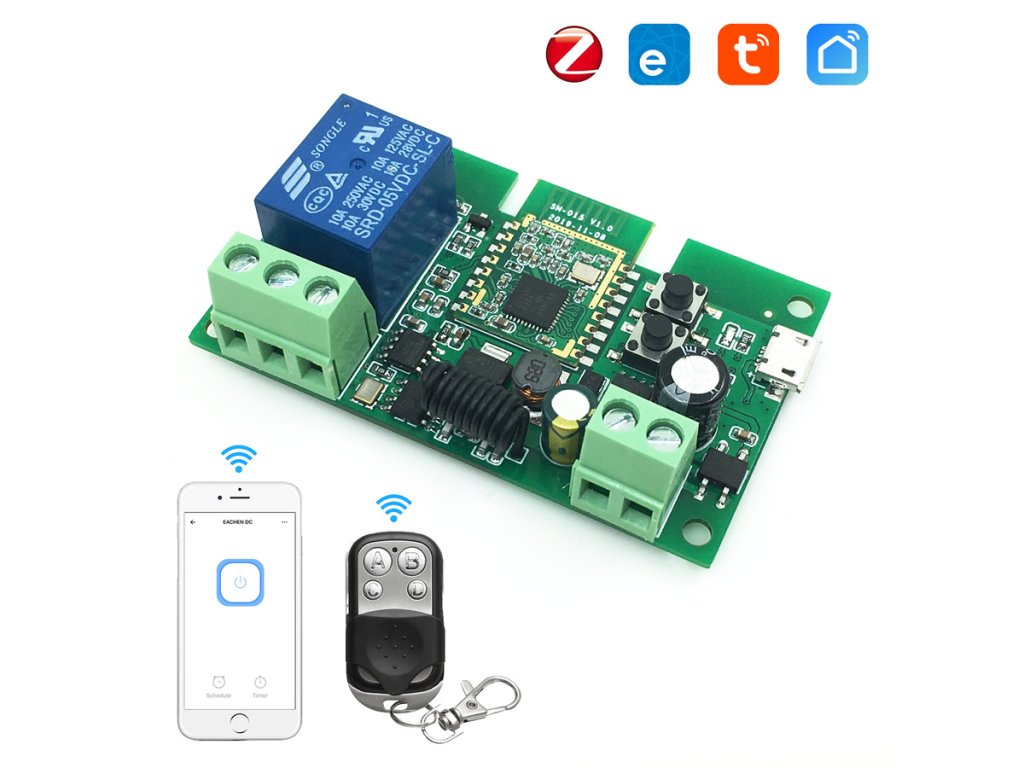

Modul lze napájet buď 5 V přes micro USB, nebo 7–32 V AC/DC na svorkovnici. Ovládáte jej přes Zigbee (Tuya, eWeLink, Home Assistant) nebo lokálně pomocí RF 433 MHz ovladačů.
Hlavní vlastnosti
- Zigbee 3.0 relé s beznapěťovým kontaktem NO/NC (dry contact)
- Režim selflocking – trvalé sepnutí až do dalšího povelu
- Režim inching – krátký impuls cca 0,7 s, vhodné pro brány a vrata
- Napájení 5 V micro USB nebo 7–32 V AC/DC na svorkovnici
- Zigbee + RF 433 MHz – kombinace chytré automatizace a lokálního ovládání
- Možnost připojit až 14 RF ovladačů (dálkové ovladače, RF nástěnné vypínače)
- Bezpečné spínání obvodů s jiným napětím než napájení modulu
- Vhodné jako „suchý kontakt“ pro vstupy kotlů, vrat, brán nebo jiných řídicích jednotek
Zigbee integrace
- Plná podpora Tuya / Smart Life Zigbee hubů
- Kompatibilní se Sonoff Zigbee Bridge a aplikací eWeLink
- Odzkoušeno s Home Assistant přes Zigbee koordinátor Sonoff ZBDongle-E + Zigbee2MQTT
- Možnost využít ve scénách a automatizacích (otevři bránu při příjezdu, sepnout kotel podle jiného senzoru apod.)
Režimy relé – selflocking a inching
Modul podporuje dva základní režimy:
- Selflocking (trvalé sepnutí) – relé po povelu sepnuto zůstává sepnuté, dokud nepřijde povel k vypnutí. Vhodné např. pro trvalé zapnutí přístroje.
- Inching (impulzní režim) – po aktivaci relé krátce sepne (cca 0,7 s) a automaticky se vypne. Ideální pro ovládání garážových vrat, vjezdových bran, otevíračů dveří nebo restart PC.

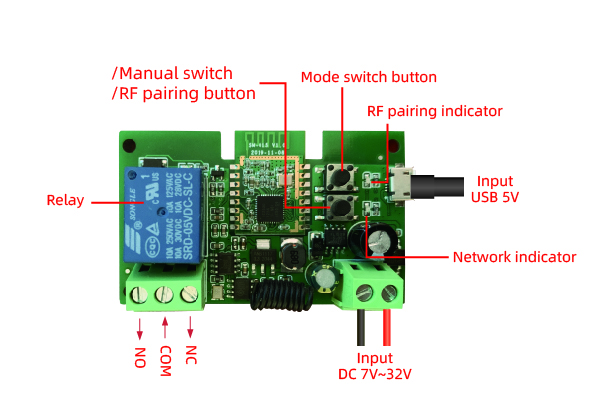

Režim se přepíná tlačítkem na desce (tlačítko blíže okraji modulu). Stejným tlačítkem nastavíte i pevnou prodlevu pro inching.

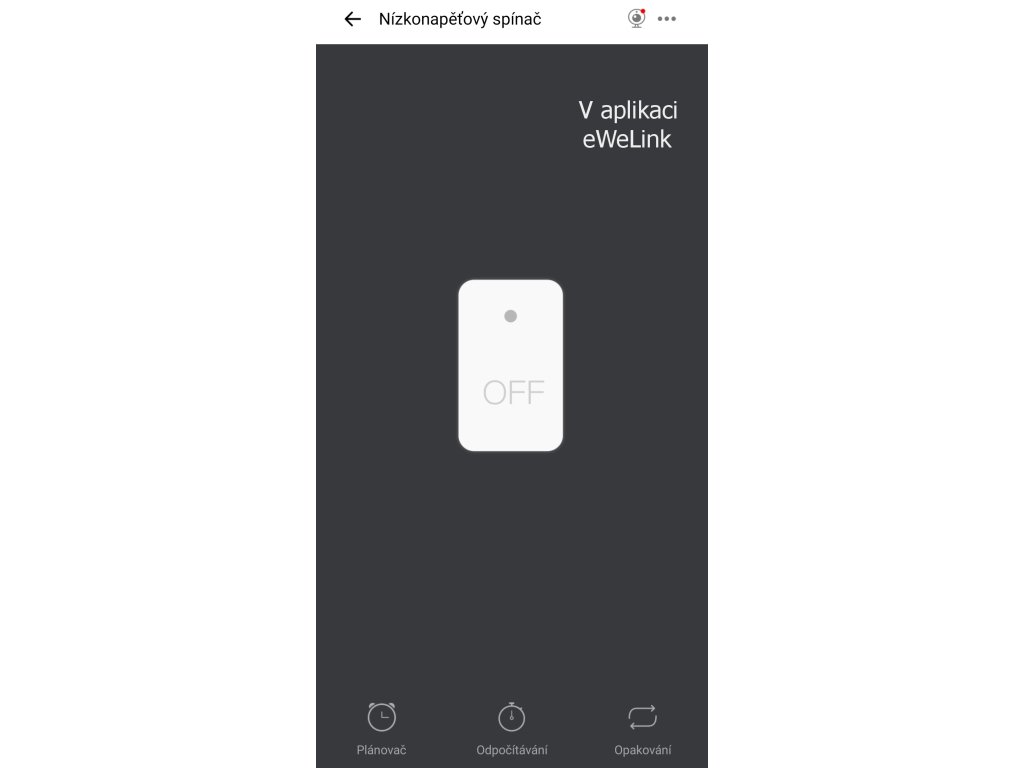

Při použití jako ovladač vrat či brány modul nesleduje skutečný stav (otevřeno / zavřeno). V aplikaci se jeví jako vypnutý a pouze krátce „blikne“ při vyslání impulsu.
RF ovládání (433 MHz)
K modulu můžete napárovat až 14 RF ovladačů (dálkové ovladače, nástěnné RF vypínače apod.).
- Párování RF ovladače: stiskněte vnitřní tlačítko (blíže středu modulu) na cca 5 s, LED začne signalizovat párování, potom stiskněte požadované tlačítko na RF ovladači.
- Smazání všech RF ovladačů: podržte stejné tlačítko cca 10 s, dokud se signalizace nezmění.
Typické použití
- Ovládání garážových vrat a vjezdových bran přes impulsní vstup
- Spínání kotlů, plynových kotlů, kotlových svorek (beznapěťový kontakt)
- Ovládání dveřních otevíračů, zámků, turniketů
- Restart routeru, serveru, počítače krátkým impulsem
- Ovládání dalších zařízení, kde je potřeba suchý kontakt nebo krátký impuls
Technické parametry
| Napájení: | 5 V DC (micro USB) nebo 7–32 V AC/DC (svorkovnice) |
| Rozměry: | cca 75 × 50 × 20 mm |
| Max. zatížení relé: | 10 A, až 250 V AC nebo 30 V DC (NO/NC kontakt) |
| Spotřeba: | < 1 W, pohotovostní proud cca 80 mA |
| Režim relé: | selflocking / inching (impuls cca 0,7 s) |
| RF ovládání: | 433 MHz, až 14 spárovaných ovladačů |
| Indikace: | 3× LED – režim, stav sítě, stav relé |
| Pracovní teplota: | 0 – 40 °C |
| Pracovní vlhkost: | 40 – 80 % RH (nekondenzující) |
| Životnost relé: | > 10 milionů sepnutí |
| Dodáváno: | bez plastové krabičky a bez napájecího zdroje |
Doplňkové parametry
| Kategorie: | Beznapěťové spínače |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.035 kg |
| EAN: | 8595707410846 |
