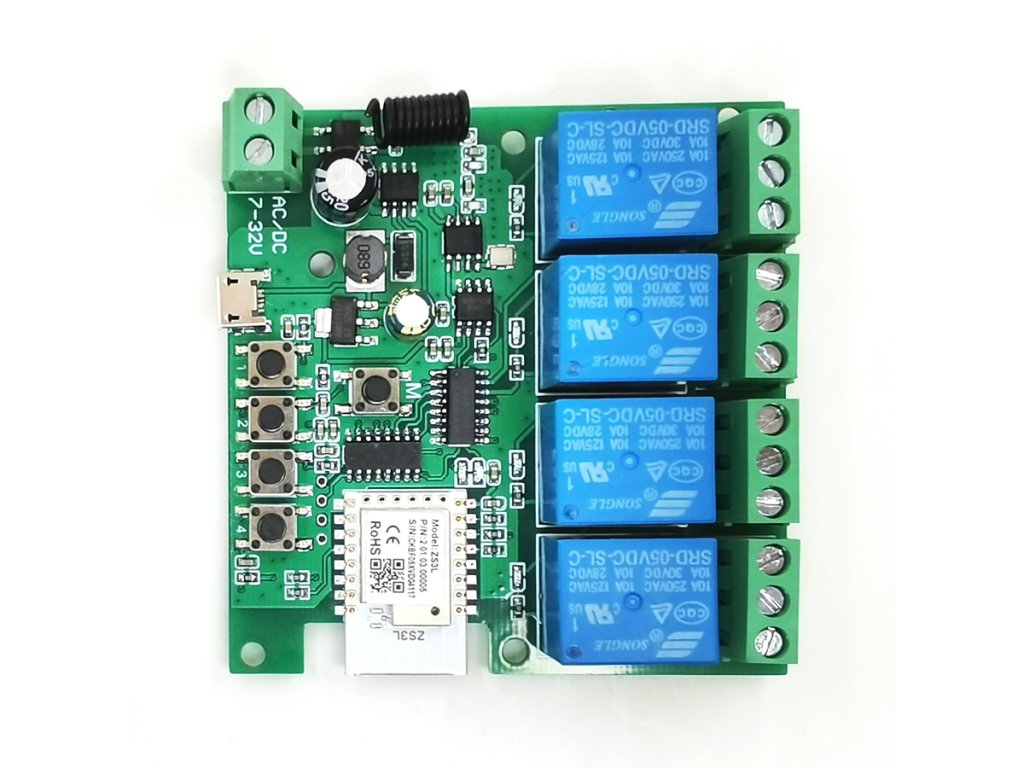

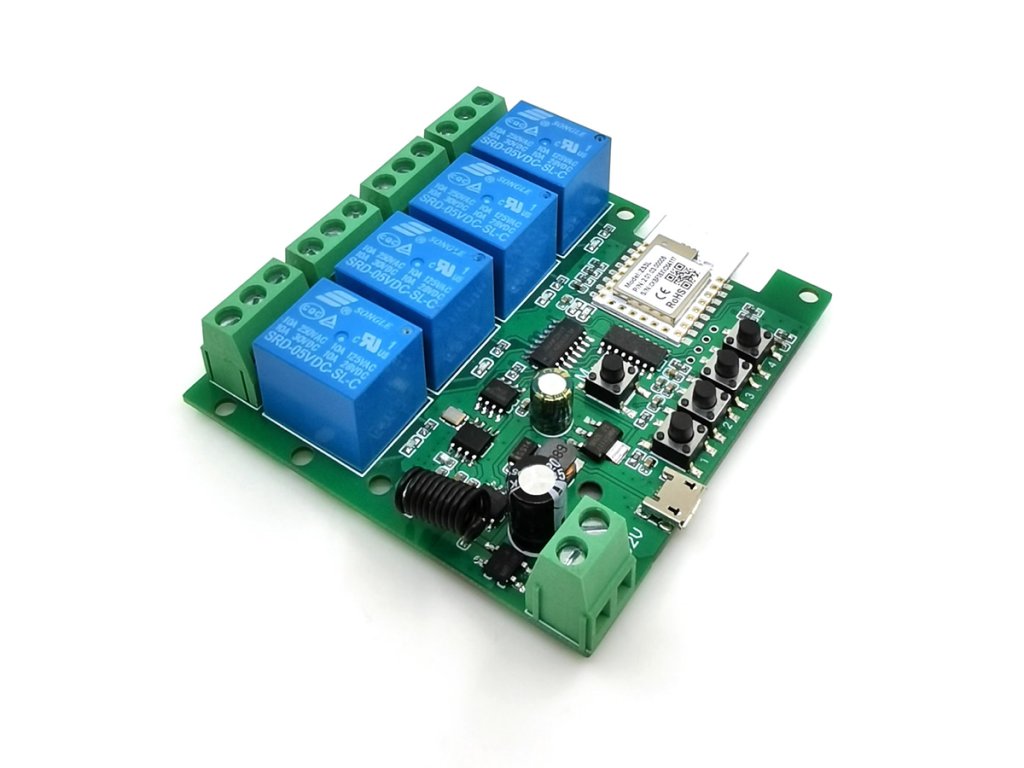

ZigBee beznapěťové relé 5V/7-32V + RF433MHz 4CH

Detailní popis produktu

Čtyřkanálové chytré Zigbee + RF relé pro beznapěťové spínání nebo přímé ovládání zátěží do 10 A na každém kanálu. Vhodné pro řízení garážových vrat, vjezdových bran, kotlů, motorů, zavlažování, osvětlení i dalších elektrických okruhů.

Modul se připojuje k Zigbee bránám Tuya / Smart Life nebo eWeLink (Sonoff) a zároveň podporuje 433 MHz RF ovladače – můžete jej tedy ovládat jak z mobilní aplikace, tak lokálním dálkovým ovladačem.

Hlavní vlastnosti

• 4 nezávislé kanály – každé relé lze ovládat samostatně nebo je využít koordinovaně (např. změna polarity DC motorů).
• Zigbee 3.0 – kompatibilní s Tuya Zigbee huby a Sonoff Zigbee Bridge / NSPanel Pro (eWeLink).
• Podpora Home Assistant – otestováno přes Sonoff ZBDongle-E a addon Zigbee2MQTT.
• Napájení 5 V USB nebo 7–32 V AC/DC – flexibilní použití v rozvaděči i u zařízení.
• NO / NC kontakty – lze použít jako beznapěťové „suché“ kontakty nebo pro spínání napětí až 250 V AC / 30 V DC (10 A na kanál).
• 3 pracovní módy – selflocking, inching, interlocking (viz níže).
• Integrovaný RF přijímač 433 MHz – možnost přidat až 4× 14 dálkových ovladačů.
• Nízká spotřeba < 1 W a životnost relé přes 10 milionů sepnutí.

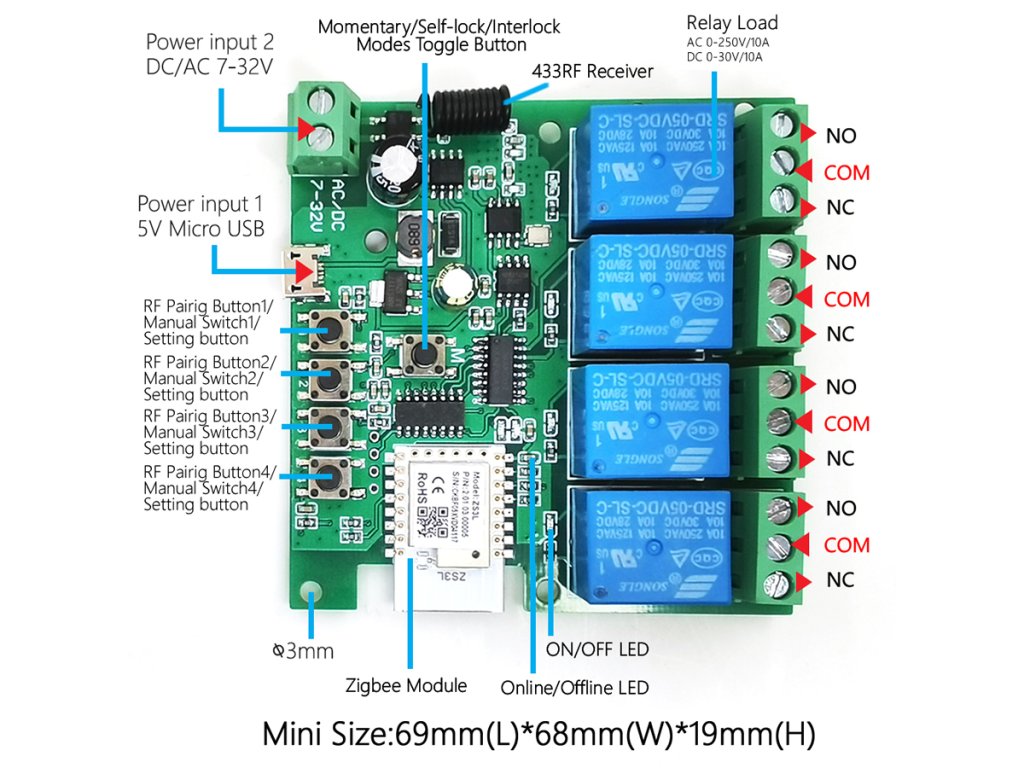

NO / COM / NC – jak připojit zátěž

Každý kanál má trojici svorek NO / COM / NC:

• COM + NO (Normally Open) – v klidovém stavu rozpojeno, po sepnutí relé se kontakty spojí.
• COM + NC (Normally Closed) – v klidovém stavu spojeno, po sepnutí relé se kontakty rozpojí.

Díky tomu lze modul použít jak pro beznapěťové spínání kontaktů (kotle, vstupy řídicích jednotek), tak pro přímé spínání síťového nebo DC napětí v povolených mezích.

Pracovní módy: Selflocking, Inching, Interlocking

Tlačítkem módu přímo na desce postupně přepínáte chování všech kanálů v tomto pořadí:

1. Selflocking (běžné spínání) – každý kanál se zapne a zůstává zapnutý, dokud jej nevypnete (vhodné pro světla, zásuvky, čerpadla apod.).
2. Interlocking – vždy může být zapnutý pouze jeden kanál. Zapnutí jiného kanálu první automaticky vypne. Ideální pro řízení motorů (otevřít / zavřít, nahoru / dolů) nebo přepínání směru.
3. Inching (impulsní režim) – po zapnutí se relé samo po cca 0,7 s automaticky vypne. Vhodné pro ovládání garážových vrat, bran, dveřních zámků nebo restart počítače.

Chování po výpadku napájení

• V aplikaci Tuya / Smart Life lze pro každý kanál zvlášť nastavit, zda má být po obnovení napájení vypnutý, zapnutý nebo si má pamatovat poslední stav.
• V ekosystému eWeLink toto nastavení není k dispozici – po výpadku napájení budou všechny kanály ve výchozím stavu vypnuto.

Napájení a použití v praxi

Modul můžete napájet buď přes 5 V micro USB (nabíječka na telefon, USB port) nebo přes svorkovnici 7–32 V AC/DC. Ovládané obvody jsou elektricky oddělené a mohou pracovat s jiným napětím než napájení modulu.

Typické scénáře použití:

• ovládání garážových vrat a vjezdových bran,
• řízení žaluzií, rolet a motorů (interlock),
• spínání kotlů, čerpadel a topných okruhů,
• ovládání zavlažování nebo osvětlení,
• dálkové impulzní ovládání PC, serverů či zámků.

Při paralelním zapojení ke stávajícím tlačítkům umožňuje modul vzdálené ovládání po internetu odkudkoli na světě. Modul ale sám o sobě nesleduje skutečný stav vrat či brány – v aplikaci uvidíte pouze poslední odeslaný povel. Pro detekci stavu doporučujeme kombinaci s příslušnými senzory, případně specializovanými ovladači garážových vrat.

RF ovladače (433 MHz)

Integrovaný 433 MHz přijímač umožňuje k modulu přidat dálkové RF ovladače – ideální, pokud nechcete vždy sahat po telefonu.

• Každý kanál může mít napárováno až 14 RF ovladačů (tlačítek).
• Pro přidání ovladače podržte tlačítko daného kanálu cca 5 s, poté stiskněte tlačítko na RF ovladači.
• Pro smazání všech RF ovladačů daného kanálu podržte stejné tlačítko cca 10 s – LED několikrát rychle problikne.

RF ovladače nejsou součástí balení a v případě zájmu je nutné je dokoupit zvlášť.

Technické parametry

• Počet kanálů: 4
• Napájení: 5 V DC (micro USB) nebo 7–32 V AC/DC (svorkovnice)
• Max. zatížení relé: 10 A na kanál (90–250 V AC nebo 0–30 V DC)
• Typ kontaktů: NO / NC, vhodné i pro beznapěťové „dry contact“ spínání
• Spotřeba: < 1 W
• Pohotovostní proud: cca 80 mA
• Životnost relé: > 10 milionů sepnutí
• Doba sepnutí (inching): cca 0,7 s
• Max. čas sepnutí relé: 15 ms
• Max. čas rozepnutí relé: 5 ms
• Pracovní teplota: 0–40 °C
• Pracovní vlhkost: 40–80 % RH
• Rozměry: 78 × 75 × 20 mm
• RF podpora: ano, až 4 × 14 ovladačů
• Balení: dodáváno bez plastové krabičky a bez napájecího zdroje
