Adaptér na DIN lištu pro Shelly a Nous moduly, šedý

Detailní popis produktu

Adaptér na DIN lištu pro Shelly a Nous moduly je montážní držák, který z modulu určeného do instalační krabice udělá přístroj montovatelný na DIN lištu. Řeší častou situaci, kdy chcete chytrá relé, stmívače nebo měřiče spotřeby soustředit do rozvaděče, ale samotné moduly žádný úchyt na lištu nemají. Modul se vloží do rámečku adaptéru a celek se nacvakne na DIN lištu stejně jako jistič nebo stykač.

Adaptér je vytištěný z technického materiálu Fiberlogy PETG V0 v šedé barvě. Tento materiál je určený pro výrobu krytů a dílů elektroniky, splňuje třídu hořlavosti UL 94 V0 a vyznačuje se vysokou chemickou odolností. Konstrukce drží modul svorkovnicí nahoru, takže všechny vodiče připojíte a zkontrolujete bez demontáže.

Montáž Shelly modulu na DIN lištu

Základní funkcí adaptéru je mechanické propojení modulu s DIN lištou. Rámeček obepíná tělo modulu ze všech stran a na spodní části má profil se zámkem, který se zaklesne za lištu. Montáž probíhá bez nářadí: modul vložíte do adaptéru a adaptér nasadíte na lištu.

Využijete ho všude tam, kde chcete mít chytré ovládání osvětlení, zásuvkových okruhů nebo žaluzií soustředěné na jednom místě. Typicky jde o novostavby a rekonstrukce, kde se kabeláž vede do rozvaděče do hvězdy, nebo o instalace, kde v instalačních krabicích za vypínači není dost místa. Modul v rozvaděči je navíc mimo dosah běžného uživatele a v případě servisu se k němu dostanete okamžitě, bez demontáže vypínačů a vytahování modulu z krabice.

Kompatibilní moduly Shelly a Nous

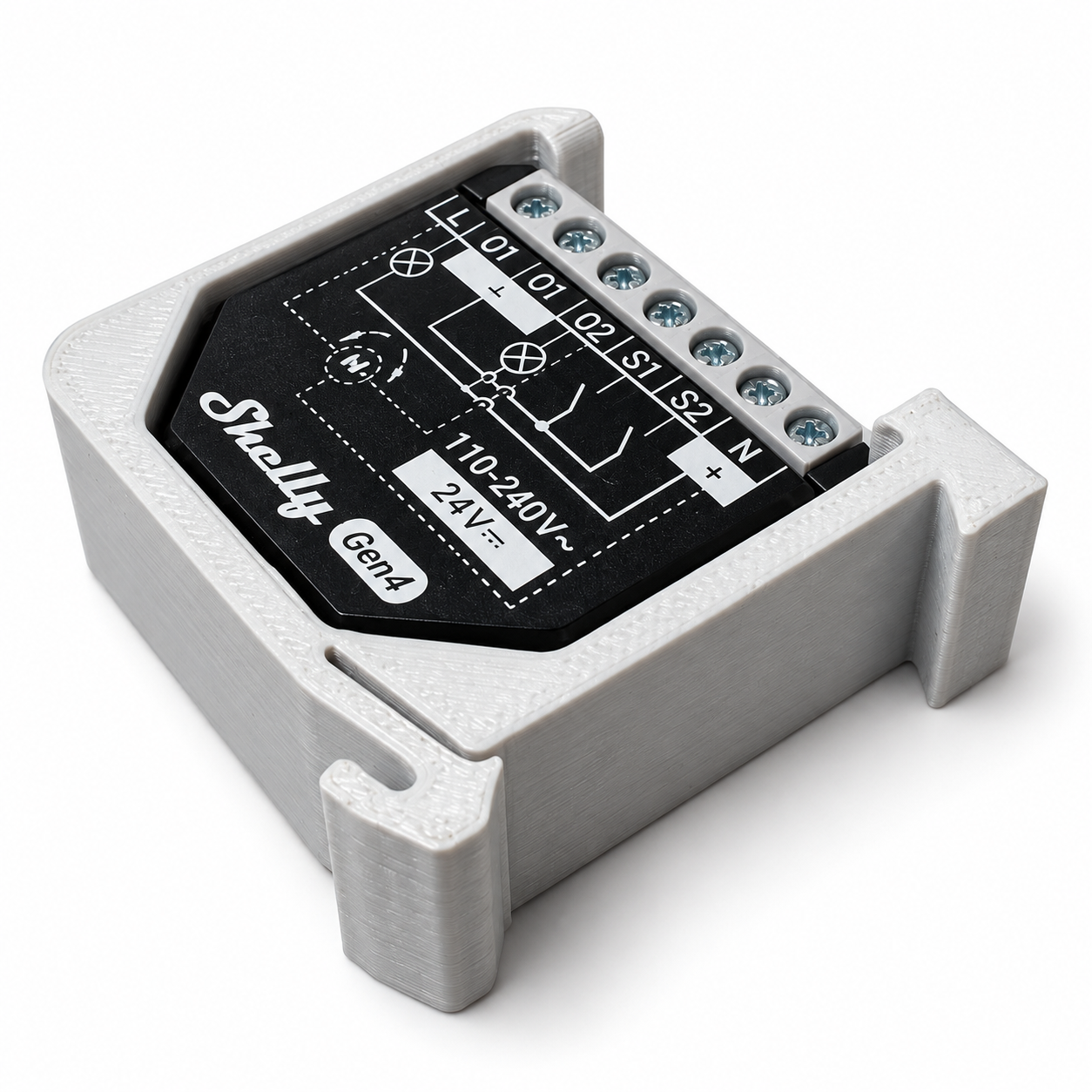

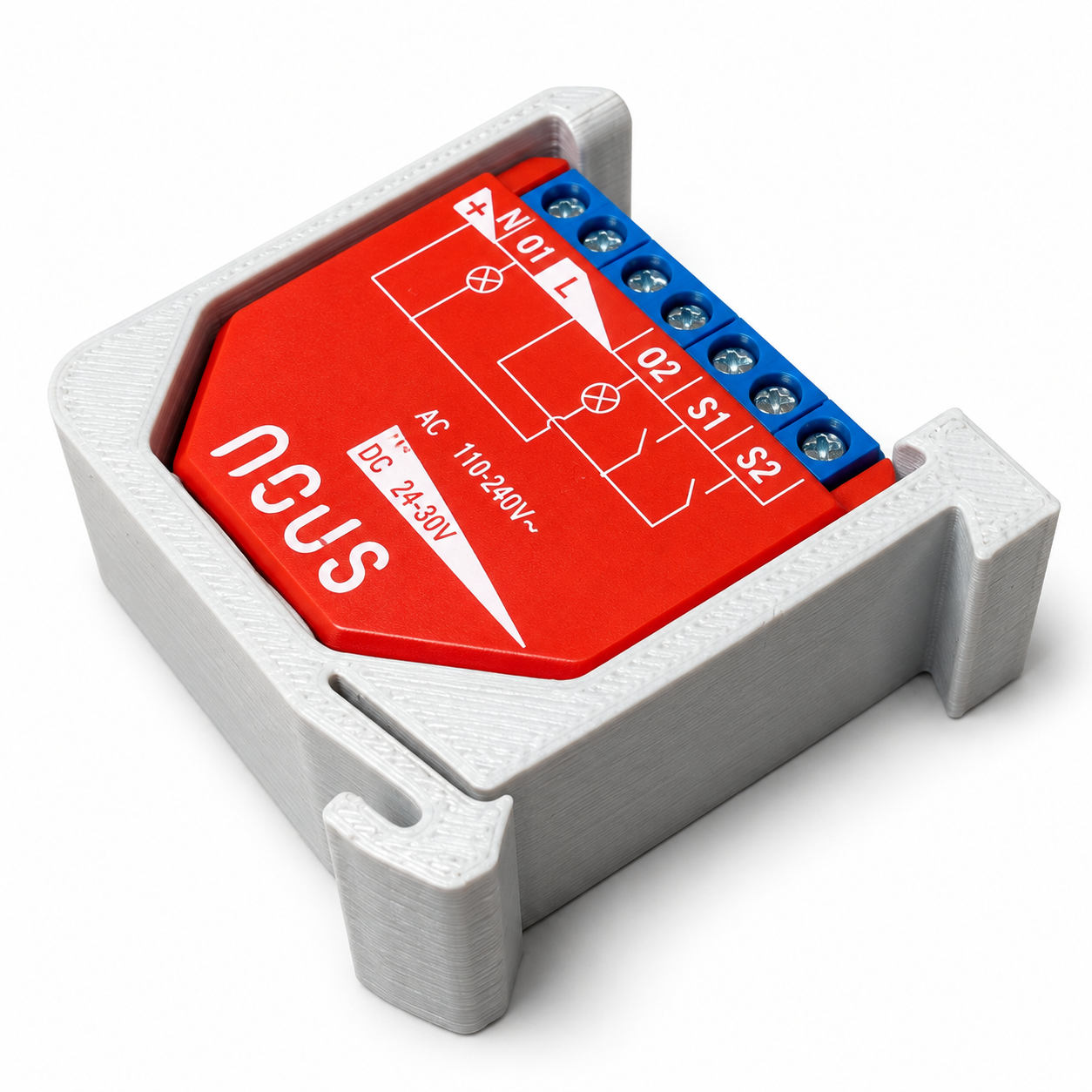

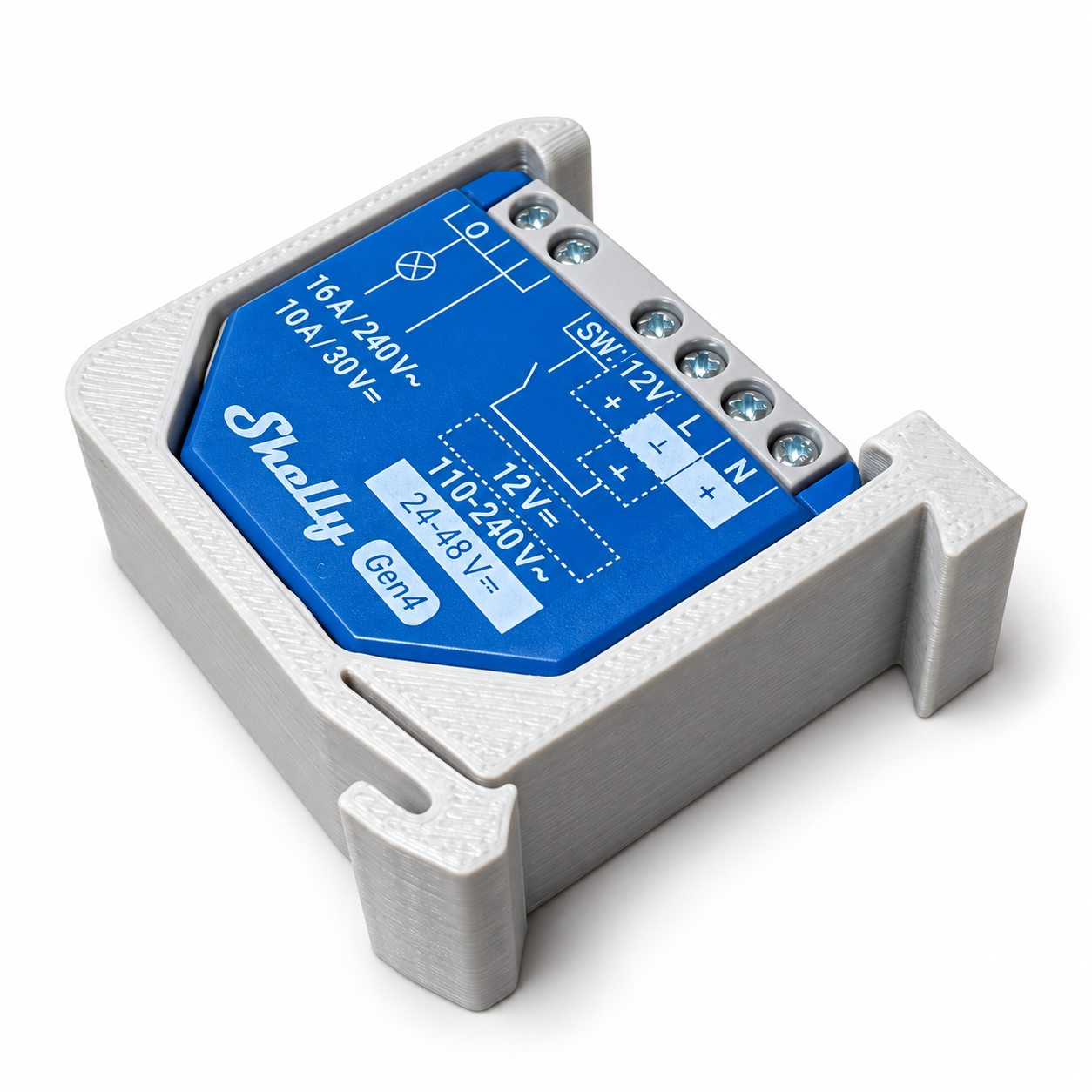

Adaptér je určený pro moduly Shelly a Nous ve formátu do instalační krabice. Vejde se do něj například bezpotenciálové relé Shelly 1 Gen4, dvoukanálový spínač a ovladač žaluzií Shelly 2PM Gen4 s měřením spotřeby, stejně jako starší moduly řady Gen3 a stmívače Shelly. Ze sortimentu Nous jde o moduly řady B, a to jak WiFi varianty s podporou Tasmota a Matter, například Nous B3T, tak Zigbee varianty, například ovladač žaluzií Nous B4Z.

Díky tomu můžete v jednom rozvaděči kombinovat moduly obou značek a vybírat podle komunikační technologie, kterou používáte. Všechny moduly budou na liště vypadat jednotně a budou mít stejný způsob uchycení.

Materiál PETG V0 a bezpečnost v rozvaděči

Do rozvaděče patří jen materiály, které při poruše nešíří oheň. Adaptér je proto vytištěný z PETG V0, který splňuje klasifikaci hořlavosti UL 94 V0. Tato třída znamená, že materiál po oddálení plamene sám uhasne do 10 sekund a při hoření z něj neodkapávají hořící částice, které by mohly zapálit okolní přístroje nebo kabeláž.

Oproti běžnému PLA nebo standardnímu PETG je to podstatný rozdíl. Moduly v rozvaděči spínají zátěž pod síťovým napětím a jakákoli porucha svorky nebo přetížení může vést k lokálnímu zahřátí. Materiál s třídou V0 je určený právě pro kryty elektroniky a díly, u kterých se požaduje odolnost proti ohni. Vysoká chemická odolnost PETG zároveň zajišťuje, že adaptér nedegraduje vlivem běžných čisticích prostředků ani prostředí technické místnosti.

Zapojení a přístupnost svorek

Adaptér drží modul tak, že svorkovnice směřuje nahoru a žádná svorka není zakrytá. Vodiče můžete připojit před nasazením na lištu i až po něm, v rozvaděči s jinými přístroji. Popisky svorek a schéma natištěné na modulu zůstávají viditelné, což usnadňuje pozdější kontrolu zapojení nebo výměnu modulu.

Při plánování instalace počítejte s tím, že kovový rozvaděč a jeho dvířka tlumí rádiový signál. U WiFi i Zigbee modulů je proto vhodné ověřit sílu signálu po zavření rozvaděče, případně využít plastový rozvaděč nebo blízký router či Zigbee koordinátor.

Časté dotazy

Potřebuji k montáži nářadí?
Ne. Modul se vloží do rámečku adaptéru a adaptér se nacvakne na DIN lištu ručně. Šroubovák budete potřebovat pouze pro připojení vodičů do svorek modulu.

Je plastový adaptér bezpečný pro použití v rozvaděči?
Adaptér je vyrobený z materiálu PETG V0 s klasifikací hořlavosti UL 94 V0. Materiál je samozhášivý a při hoření neodkapává, proto je vhodný pro díly instalované v blízkosti elektrických přístrojů.

Mohu do adaptéru vložit modul Nous i Shelly?
Ano, adaptér je určený pro moduly obou značek ve formátu do instalační krabice. V jednom rozvaděči tak můžete kombinovat například Shelly Gen4 s WiFi a Matter a Nous moduly se Zigbee.

Proč umístit modul do rozvaděče místo do krabice za vypínač?
Modul v rozvaděči má více prostoru pro odvod tepla, je snadno dostupný při servisu a celá chytrá instalace je soustředěná na jednom místě. Hodí se zejména při vedení kabeláže do hvězdy a v případech, kdy instalační krabice nemají dostatečnou hloubku.
