Adaptér na DIN lištu pro Shelly Plus Add-On, šedý

Detailní popis produktu

Adaptér na DIN lištu pro Shelly Plus Add-On je držák, který řeší praktický problém instalace modulů Shelly s nasazeným senzorovým rozhraním Add-On v rozvaděči. Moduly řady Shelly Plus, Gen3 a Gen4 jsou primárně určené do instalačních krabic a vlastní uchycení na DIN lištu nemají. Pokud je chcete mít v rozvaděči spolu s jističi a dalšími přístroji, adaptér z nich udělá prvek, který se na lištu jednoduše nacvakne a drží pevně na místě.

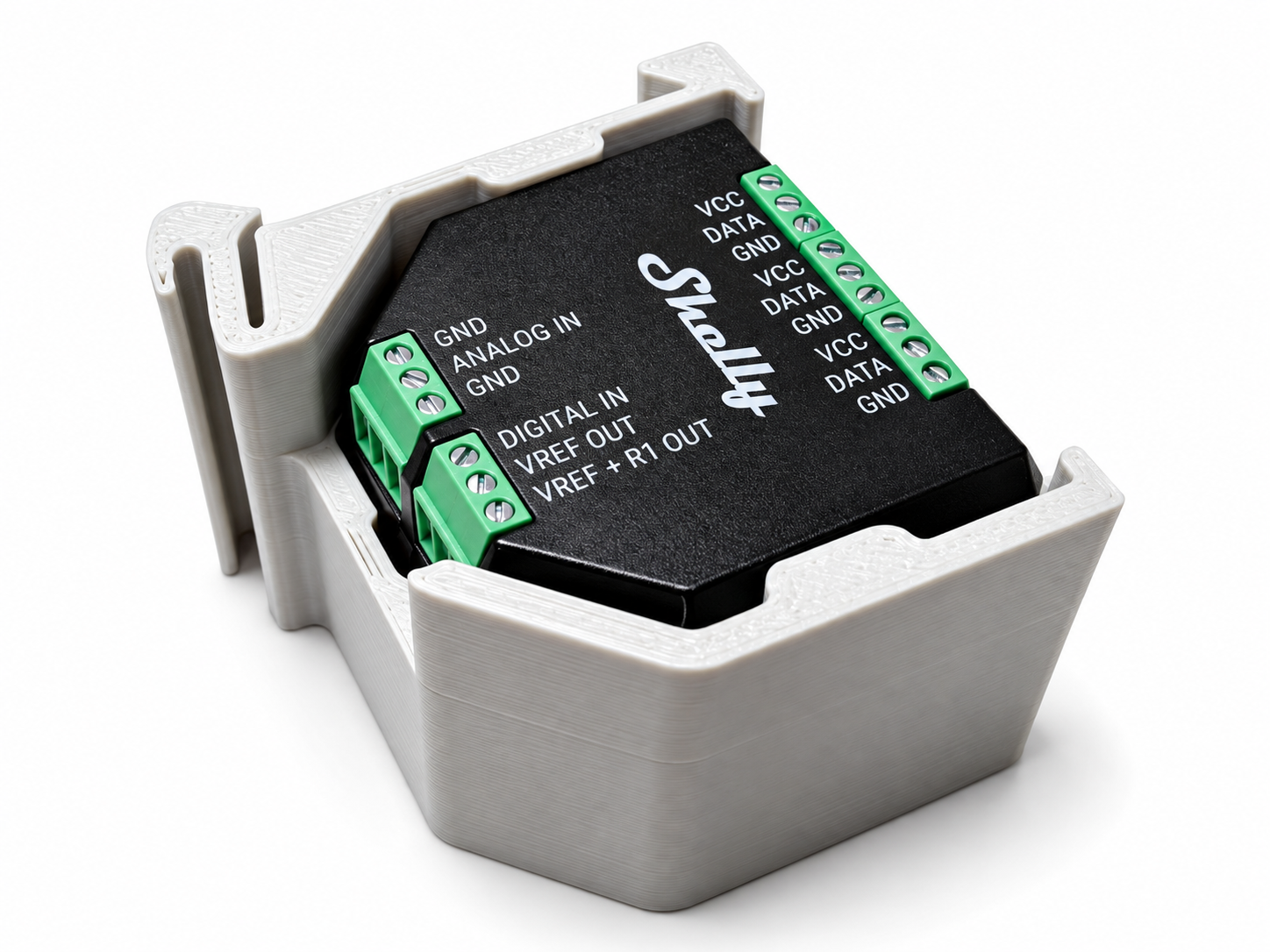

Adaptér je vyrobený 3D tiskem ze samozhášivého materiálu Fiberlogy PETG V0 v šedé barvě. Tvarem obepíná hostitelský modul i nasazený Add-On, takže sestava tvoří jeden kompaktní celek. Horní strana zůstává otevřená, a k čidlům, vstupům i výstupům Add-Onu se tak dostanete i po montáži na lištu.

Uchycení modulu Shelly s Add-On na DIN lištu

Hlavní funkcí adaptéru je mechanicky zajistit sestavu modulu a Add-Onu v rozvaděči. Zadní část adaptéru tvoří profil s háčkem, který se zaklesne za DIN lištu, a boční stěny drží modul v přesné poloze. Bez adaptéru by sestava v rozvaděči volně ležela nebo by se musela provizorně přichytit stahovací páskou, což je nepřehledné a při manipulaci s vodiči hrozí vytržení vodičů ze svorek. Pevné uchycení je důležité hlavně tam, kde do sestavy vede více kabelů od čidel, protože jejich váha a tah se přenáší do adaptéru, ne do svorek. Výsledkem je čistá a servisovatelná instalace, která odpovídá běžnému uspořádání rozvaděče.

Samozhášivý materiál PETG V0 pro použití v rozvaděči

Pro výrobu adaptéru je použitý filament Fiberlogy PETG V0, tedy PETG s retardérem hoření. Materiál podle výrobce splňuje třídu hořlavosti UL94 V0, což znamená, že při kontaktu s ohněm sám zhasne do 10 sekund a plamen se po dílu dál nešíří. U plastového dílu montovaného do rozvaděče, kde je kolem silová kabeláž a jistící prvky, je to zásadní rozdíl oproti běžnému PLA nebo standardnímu PETG.

Materiál je bezhalogenový, takže při zahřátí neuvolňuje škodlivé halogenové zplodiny. Zároveň si zachovává vlastnosti klasického PETG: dobrou mechanickou a tepelnou odolnost, vysokou chemickou odolnost a nízké smrštění, díky kterému drží adaptér přesné rozměry a modul v něm nemá vůli.

Přístup ke svorkám a vedení kabelů

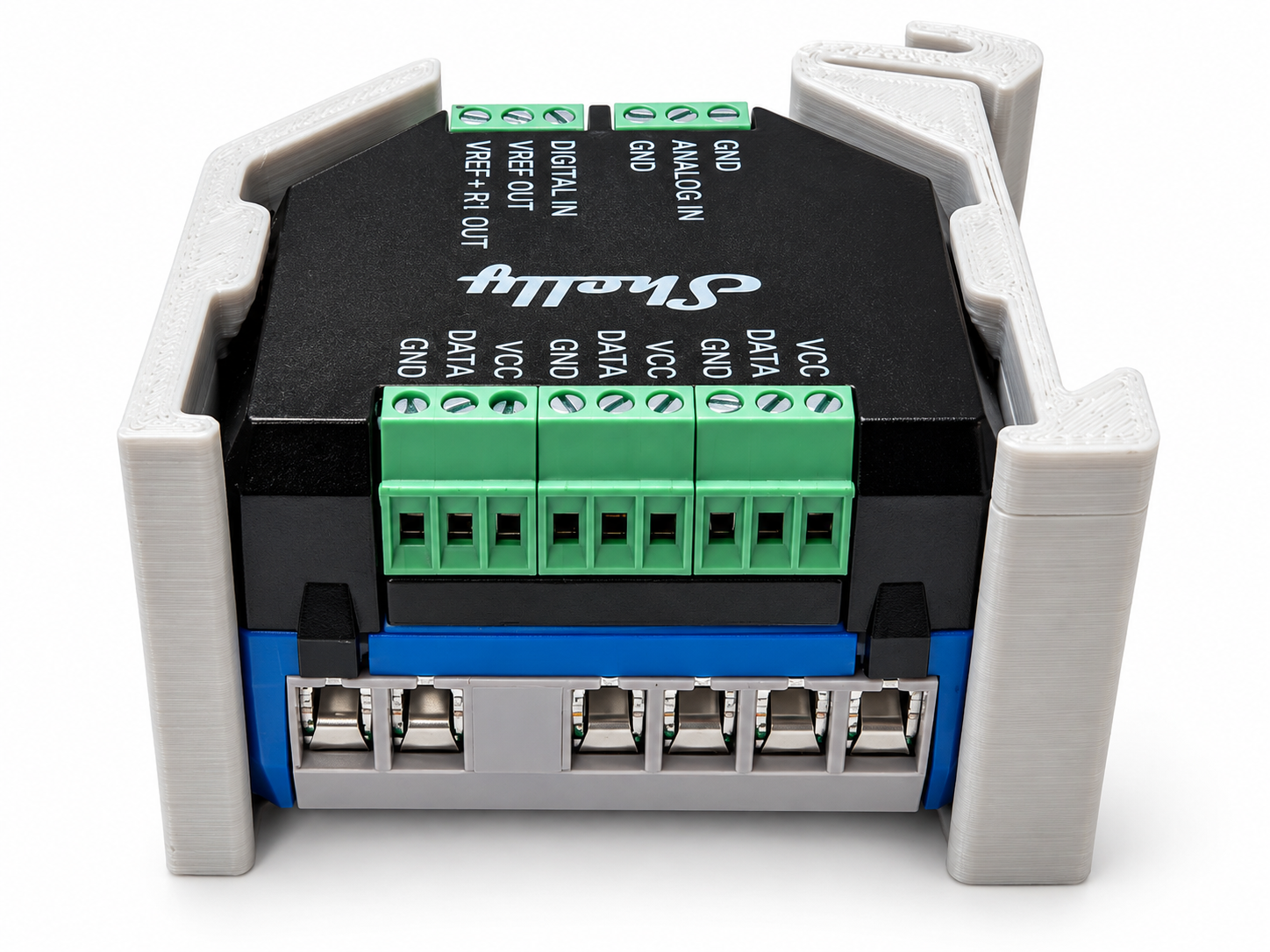

Adaptér je navržený tak, aby nezakrýval žádné svorky. Trojice svorkovnic VCC, DATA a GND pro sběrnici 1-Wire i svorky analogového a digitálního vstupu Add-Onu zůstávají shora volně přístupné, takže čidla lze připojit nebo vyměnit bez vyjmutí sestavy z lišty. Stejně tak zůstávají přístupné šroubové svorky hostitelského modulu pro silové připojení. To oceníte při servisu, rozšiřování instalace o další čidla nebo při kontrole utažení svorek. Otevřená konstrukce zároveň umožňuje přirozené proudění vzduchu kolem modulu.

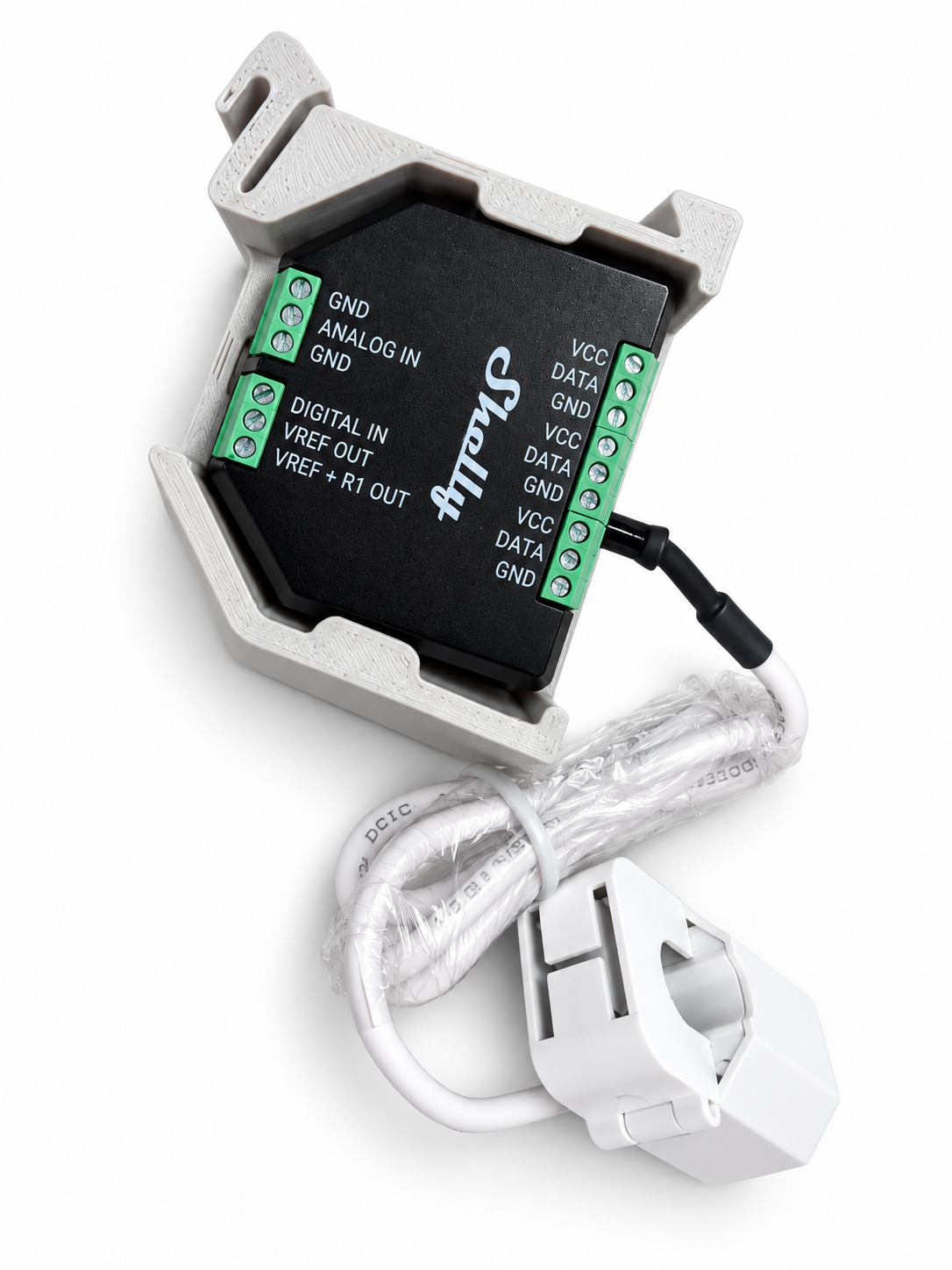

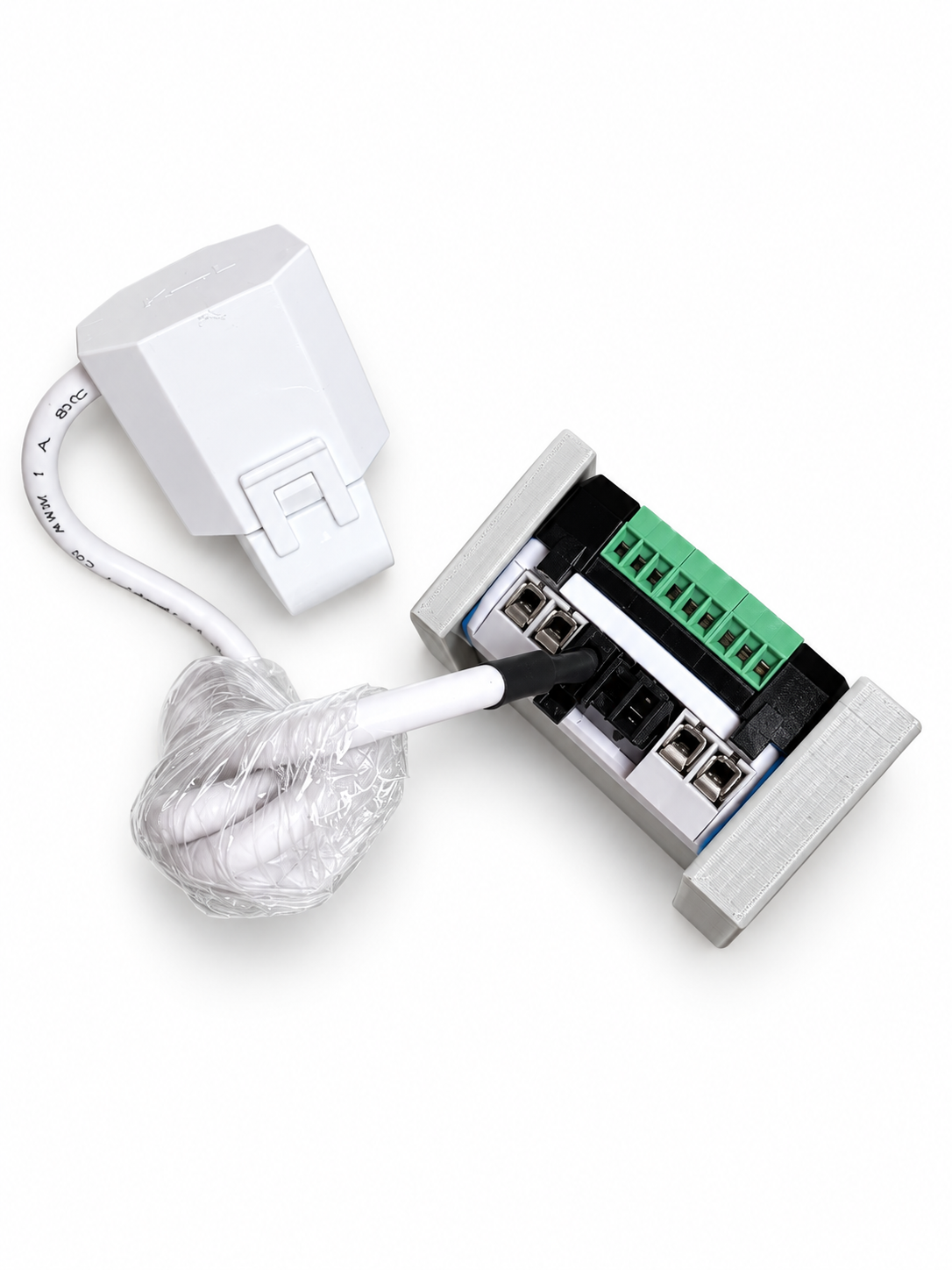

Boční čela adaptéru nechávají volný prostor pro přívodní vodiče i pro konektory, které do modulu vedou z boku. Na snímku je to kabel proudové měřicí svorky zasunutý do konektoru modulu. Vodiče od čidel tak můžete vést přímo do lištového kanálu rozvaděče a nemusí se ohýbat přes hranu držáku.

Kompatibilita a typické použití

Adaptér je určený pro sestavu modulu Shelly se senzorovým rozhraním Shelly Plus Add-On, na jehož produktové stránce najdete úplný seznam modulů, které Add-On podporují. Typickou kombinací je například Shelly 2PM Gen4 pro ovládání dvou okruhů nebo žaluzií, nebo jednokanálový Shelly 1PM Gen4 s měřením spotřeby.

V praxi se sestava v rozvaděči hodí pro řízení topení, ohřevu vody nebo technologie podle teploty. Do Add-Onu připojíte například teplotní senzor Shelly DS18B20 s 3m kabelem vedený k bojleru nebo do topného okruhu a modul pak spíná podle naměřené teploty, přičemž celá elektronika zůstává přehledně v rozvaděči.

Časté dotazy

Je modul Shelly nebo Add-On součástí balení?
Ne. Balení obsahuje pouze samotný adaptér. Modul Shelly i Add-On na snímcích slouží k ilustraci a je potřeba je objednat samostatně.

Proč je adaptér z PETG V0 a ne z běžného plastu?
Adaptér se montuje do rozvaděče, kde je kladen důraz na požární bezpečnost. Materiál PETG V0 je podle výrobce samozhášivý ve třídě UL94 V0, takže při kontaktu s ohněm zhasne do 10 sekund a plamen nešíří.

Musím sestavu vyndat z lišty, když chci připojit další čidlo?
Ne. Svorky Add-Onu pro čidla i vstupy jsou shora volně přístupné, takže vodiče připojíte přímo v rozvaděči.

Technické parametry

Obsah balení

Adaptér na DIN lištu pro Shelly Plus Add-On, šedý. Modul Shelly ani Add-On nejsou součástí balení.
