AQARA Panel Hub S1 Plus (MP-K03D) - WiFi dotykový panel s funkcí Zigbee hubu

Detailní popis produktu

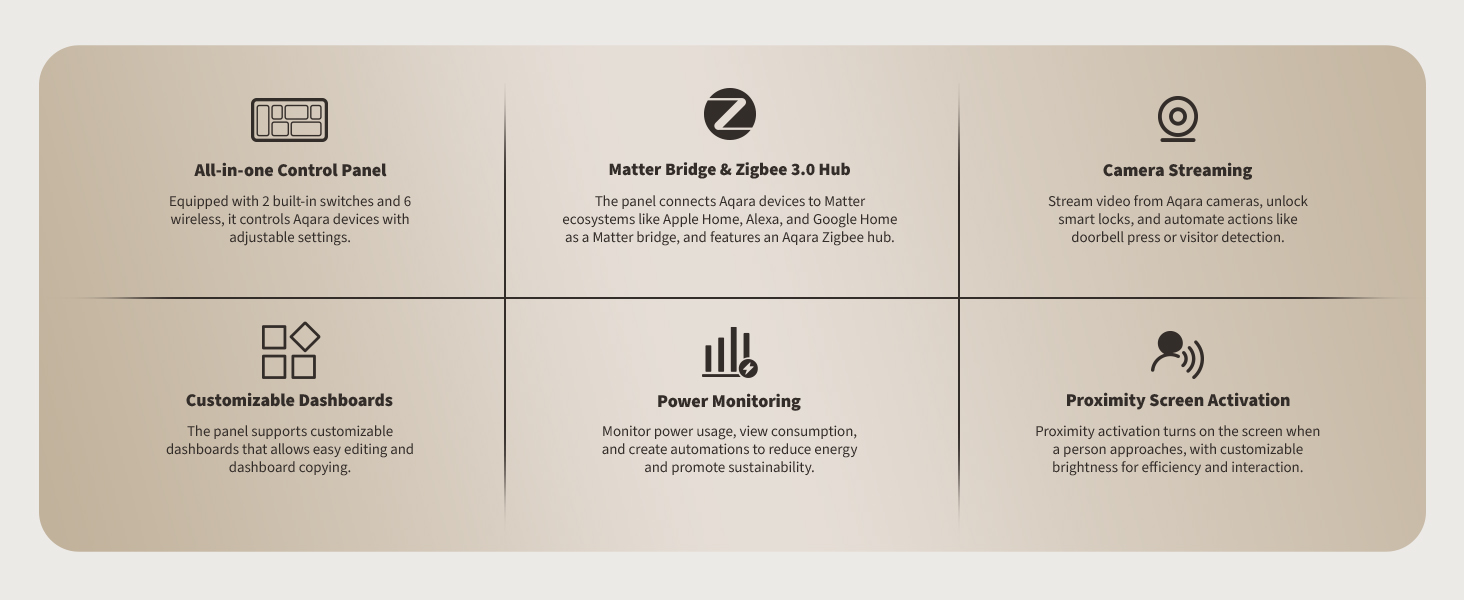

Aqara Panel Hub S1 Plus (MP-K03D) je nástěnný dotykový panel, který v jednom zařízení spojuje tři role, jež se běžně řeší třemi samostatnými produkty: kabelový vypínač osvětlení, centrální Zigbee 3.0 hub a ovládací displej celého domu. Montuje se do standardní instalační krabice na místo dosavadního vypínače, napájí se přímo ze síťového napětí 200–240 V AC a přes dvě vestavěná relé spíná reálné světelné okruhy. Díky tomu funguje i tehdy, kdy chytrá část systému z jakéhokoli důvodu nepracuje – světla se dají vždy ovládat dotykem na displeji.

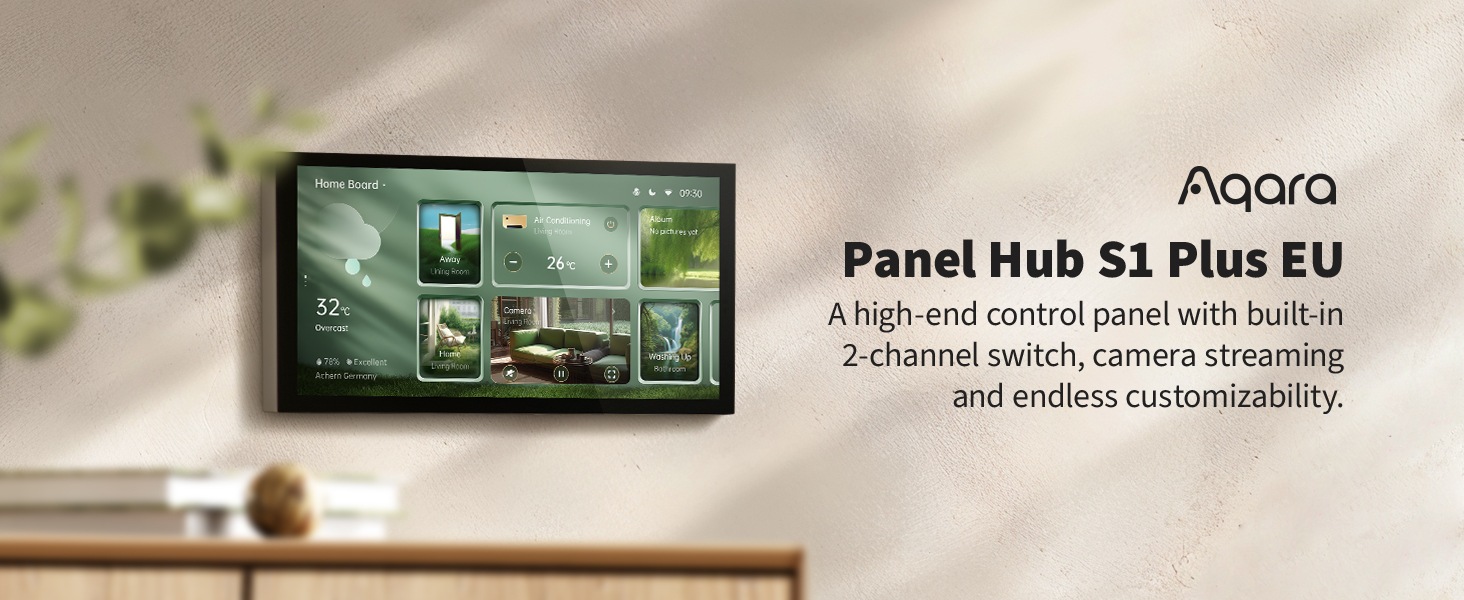

Panel je určen do domácností a bytů, kde už je nebo teprve vzniká instalace postavená na zařízeních Aqara, a kde má být ovládání dostupné i bez telefonu – tedy typicky u vstupních dveří, v obývacím pokoji nebo v chodbě. Displej o úhlopříčce 6,9" a rozlišení 1440 × 720 zobrazuje stavy zařízení, scény, teplotu, spotřebu i živý obraz z kamer. Ovládání probíhá dotykem přímo na panelu, aplikací Aqara Home nebo hlasem prostřednictvím připojeného ekosystému.

Aqara Panel Hub S1 Plus jako vypínač: dvě relé a šest bezdrátových tlačítek

Na zadní straně panelu jsou svorky N, L, L1 a L2, tedy stejné rozložení, jaké má běžný dvojitý vypínač s nulovým vodičem. Dva silové kanály spínají připojené svítidlo nebo skupinu svítidel: při využití jednoho kanálu je maximální zatížení 300 W, při využití obou je rozdělení 200 W a 100 W, přičemž celkový proud nesmí přesáhnout 8 A při odporové zátěži. Kromě dvou fyzických relé nabízí panel dalších šest bezdrátových tlačítek, která nespínají žádný vodič, ale ovládají jiná zařízení Aqara nebo spouštějí scény. To je podstatné u rekonstrukcí, kde v krabici není přivedeno více kabelů, než kolik je potřeba pro jeden okruh – funkčnost se rozšíří softwarově, nikoli sekáním drážek. Pro každé zařízení lze navíc doladit konkrétní parametry, například teplotu chromatičnosti a barvu u svítidel, koncové polohy u pohonů žaluzií nebo požadovanou teplotu u termostatů.

Zigbee 3.0 hub a Matter bridge

Panel obsahuje plnohodnotný Zigbee koordinátor pracující podle IEEE 802.15.4, takže k němu lze párovat zařízení Aqara přímo, bez potřeby dalšího hubu typu M2 nebo M3. Kapacita sítě je až 60 podřízených zařízení, což pokryje běžný rodinný dům se senzory pohybu, magnetickými kontakty, tlačítky a pohony. Automatizace uložené v panelu se vykonávají lokálně, tedy i při výpadku internetového připojení – reakce na sepnutí senzoru tak nezávisí na dostupnosti cloudu. Funkce Matter bridge pak celou tuto Zigbee síť překládá do standardu Matter a zpřístupňuje ji ekosystémům Apple Home, Amazon Alexa a Google Home, takže zařízení Aqara jsou viditelná i v aplikacích třetích stran. Pro připojení k síti slouží dvoupásmová Wi-Fi 802.11 a/b/g/n/ac v pásmu 2,4 GHz i 5 GHz; pásmo 5 GHz je výhodné právě pro plynulý přenos videa. Doplňkově je k dispozici i Bluetooth pro proces uvedení do provozu.

Živý obraz z kamer a videozvonků

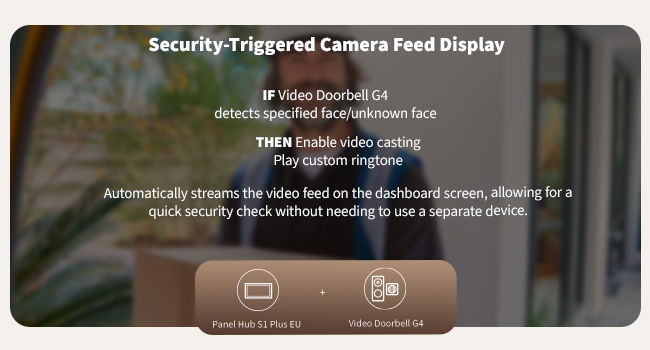

Panel umí zobrazit stream z kamer a videozvonků Aqara přímo na displeji. U videozvonku Smart Video Doorbell G4 to znamená, že po zazvonění vidíte návštěvu na panelu, můžete s ní vést obousměrnou hlasovou komunikaci prostřednictvím vestavěného mikrofonu a reproduktoru a případně přímo z obrazovky odemknout chytrý zámek Aqara. Zobrazení lze navázat na automatizaci: například při detekci neznámé tváře se obraz automaticky přepne na dashboard a přehraje se zvolené vyzvánění. Praktický přínos spočívá v tom, že u dveří nemusíte hledat telefon – ověření, kdo je za dveřmi, proběhne na zařízení, které je trvale na stěně a trvale napájené. Panel zvládne spravovat i více kamer Aqara současně a přepínat mezi jejich pohledy.

Dashboardy, měření spotřeby a aktivace přiblížením

Rozhraní panelu je postavené na kartách, které si uživatel rozmísťuje sám. Vytvořit lze až 10 samostatných dashboardů – typicky jeden pro každou místnost nebo pro každý typ ovládání – a přepínat mezi nimi přejetím prstem. Hotová konfigurace se dá zkopírovat z aplikace Aqara Home, takže se nastavení nemusí opakovaně vytvářet na dalších panelech v domě. Panel zároveň měří spotřebu připojené zátěže a poskytuje denní, týdenní i měsíční přehledy, které jsou dostupné v aplikaci a využitelné pro automatizace omezující zbytečný odběr. Displej se automaticky probouzí, jakmile se člověk přiblíží na vzdálenost přibližně 2,5 metru, a jas se přizpůsobuje okolnímu osvětlení. V noci tak panel nesvítí do místnosti, ale zároveň je připraven okamžitě reagovat, když k němu přistoupíte.

Tiché spínání a režim trvale napájené zátěže

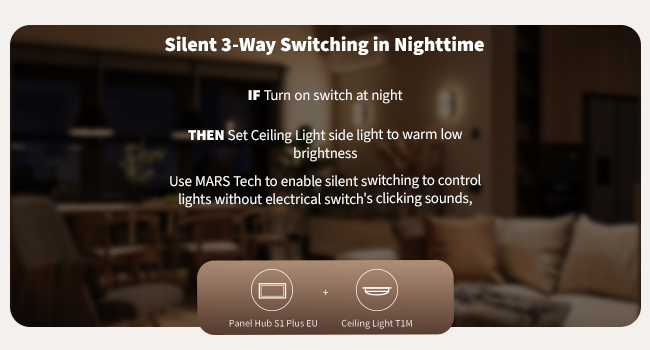

Pokud jsou na okruh připojena chytrá svítidla Aqara, může panel pracovat v režimu, kdy relé zůstává trvale sepnuté a svítidlo je ovládáno bezdrátově. Řešení odstraňuje dva známé problémy klasického spínání: chytré svítidlo neztrácí napájení, takže zůstává trvale dostupné v aplikaci i v automatizacích, a spínání neprovází cvakání relé. To se hodí v noci, kdy má rozsvícení proběhnout tiše a s nízkým jasem v teplém odstínu, například při cestě do koupelny. Ovládání zůstává dvojí – dotykem na panelu i z aplikace – a chování jednotlivých kanálů si lze pro každý okruh nastavit samostatně.

Instalace a požadavky na instalační krabici

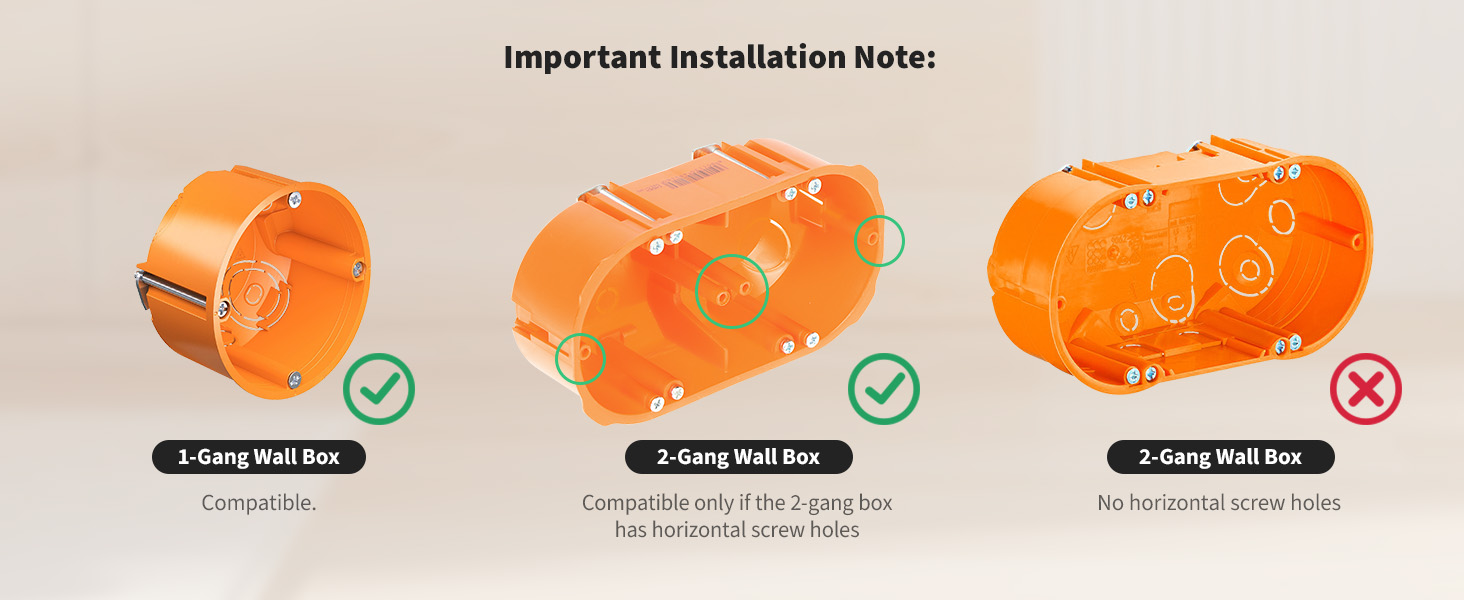

Panel je pevně připojené zařízení, jeho instalace se týká síťového napětí a musí ji provést osoba s odpovídající elektrotechnickou kvalifikací. Vodiče se připojují na svorky N, L, L1 a L2, utahovací moment šroubů nesmí překročit 0,7 N·m. Rozhodující je typ instalační krabice: jednonásobná kruhová krabice je kompatibilní bez omezení, dvojnásobná krabice pouze tehdy, pokud má vodorovně umístěné otvory pro šrouby. Dvojnásobné krabice bez vodorovných montážních otvorů použít nelze. Tuto podmínku je vhodné ověřit ještě před objednáním, protože rozteč montážních bodů základny panelu se jinak s krabicí nepotká. Rozměry samotného panelu jsou 172 × 86 × 42,2 mm. Pro provoz mimo pevnou instalaci, typicky při prvotním nastavení nebo předvedení funkce, je k dispozici vstup USB-C 5 V / 2 A.

Časté dotazy

Potřebuji k panelu ještě samostatný hub Aqara?
Pro zařízení Aqara pracující v Zigbee nikoli – panel je sám o sobě Zigbee hubem a párují se k němu přímo. Samostatný Matter controller, například Hub M3, je potřeba pouze tehdy, pokud chcete do systému přidávat příslušenství typu Matter over Thread.

Funguje panel bez připojení k internetu?
Automatizace uložené v panelu běží lokálně a při výpadku připojení pokračují v činnosti. Bez přístupu ke cloudu se ale ztrácí ovládání z aplikace Aqara Home mimo domácí síť.

Jakou zátěž lze na relé připojit?
Při využití jednoho kanálu je limit 300 W, při využití obou kanálů 200 W a 100 W. Celkový proud nesmí přesáhnout 8 A při odporové zátěži.

Musím panel napájet přes USB-C?
Ne. Ve finální instalaci je napájen ze síťového napětí 200–240 V AC přímo z instalační krabice. Vstup USB-C 5 V / 2 A slouží jako alternativní způsob napájení mimo pevnou instalaci.

Bude panel viditelný v Apple Home nebo Google Home?
Ano, prostřednictvím funkce Matter bridge, která připojená zařízení Aqara Zigbee zpřístupní ekosystémům Apple Home, Amazon Alexa a Google Home.

Technické parametry

Obsah balení

• Panel Hub S1 Plus – 1 ks
• Uživatelská příručka – 1 ks
• Prohlášení o shodě – 1 ks
• Sada šroubů – 2 ks
