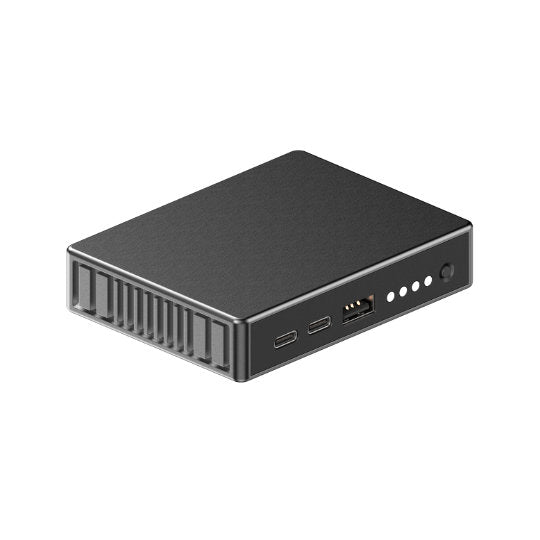

Argon PWR 27W UPS pro Raspberry Pi 5 (5 000 mAh)

Argon PWR 27W UPS pro Raspberry Pi 5 je kompaktní záložní napájecí jednotka určená pro Raspberry Pi projekty, u kterých je důležité stabilní napájení a korektní reakce na výpadek elektřiny. Varianta s kapacitou 5 000 mAh je vhodná tam, kde má být sestava co nejmenší, ale zároveň má mít ochranu proti krátkodobému výpadku napájení nebo možnost bezpečného vypnutí systému.

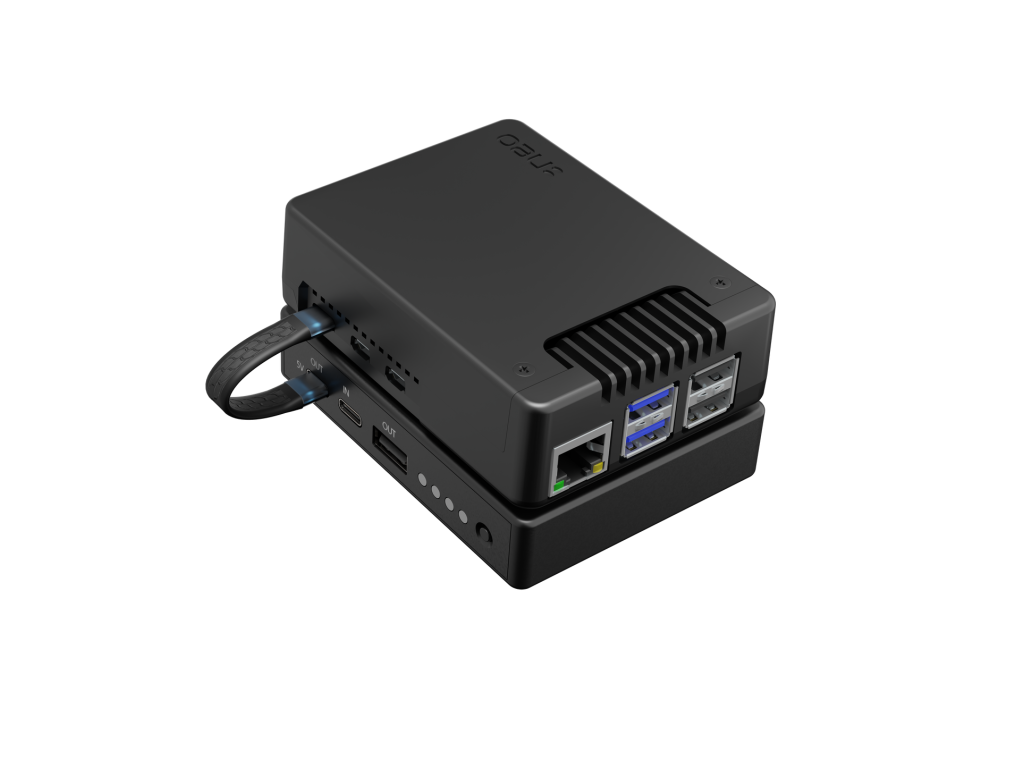

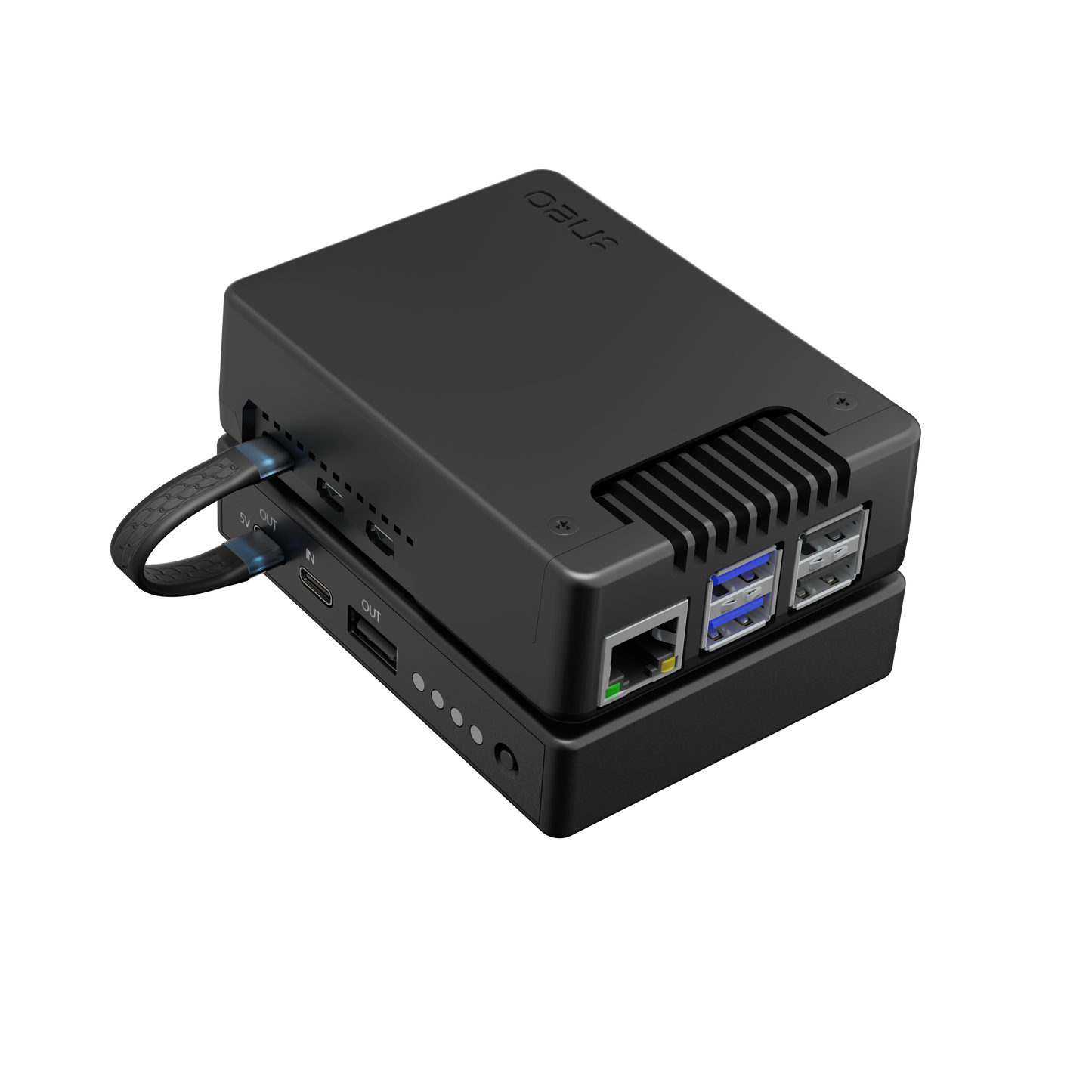

Zařízení se zapojuje mezi USB-C napájecí zdroj a Raspberry Pi nebo kompatibilní Argon pouzdro. Při běžném provozu napájí sestavu z externího zdroje a současně udržuje baterii připravenou. Jakmile dojde k výpadku vstupního napájení, UPS převezme napájení z integrované Li-ion baterie, takže Raspberry Pi nepřijde o napájení okamžitě a systém může dál běžet nebo se bezpečně ukončit.

Kompaktní UPS pro Raspberry Pi 5

Hlavní funkcí Argon PWR UPS je zálohovat napájení Raspberry Pi při výpadku adaptéru, elektrické sítě nebo při nechtěném odpojení napájecího kabelu. To je důležité hlavně u systémů, které běží nepřetržitě a pravidelně zapisují data na microSD kartu, SSD nebo NVMe disk. Náhlé odpojení napájení může poškodit souborový systém, přerušit běžící službu nebo způsobit ztrátu dat. UPS tomuto riziku předchází tím, že mezi napájecím zdrojem a Raspberry Pi vytvoří záložní napájecí vrstvu.

Výstup USB-C poskytuje 5 V / 5 A, tedy napájecí profil odpovídající nárokům Raspberry Pi 5. Maximální výstupní výkon je 27 W, takže jednotka není určená jen pro minimální sestavy bez zátěže, ale i pro běžné instalace s aktivním chlazením, USB periferiemi nebo úložištěm. Kapacita 5 000 mAh je vhodná hlavně pro překlenutí krátkodobých výpadků a pro bezpečné vypnutí. Reálná výdrž se vždy liší podle zatížení procesoru, počtu připojených zařízení, typu úložiště a celkové spotřeby konkrétní sestavy.

USB-C Power Delivery a dodaný E-Marker kabel

Raspberry Pi 5 používá pro plný napájecí režim USB-C Power Delivery a potřebuje správné vyjednání profilu 5 V / 5 A. Argon PWR UPS proto obsahuje USB-C na USB-C E-Marker kabel, který není běžným pasivním kabelem. E-Marker v konektoru sděluje připojeným zařízením, jaký proud a napětí kabel bezpečně zvládne. Díky tomu může Raspberry Pi rozpoznat, že napájecí cesta podporuje vyšší proudový odběr.

Pokud se použije obyčejný USB-C kabel bez E-Marker identifikace, může systém přejít na bezpečnější nižší proudový limit. U Raspberry Pi 5 to může znamenat omezení dostupného proudu pro USB porty, hlášení o podnapětí nebo nestabilitu při zátěži. To je důležité zejména u sestav s NVMe diskem, externím diskem nebo dalším příslušenstvím. Dodaný E-Marker kabel je proto vhodné používat jako pevnou součást UPS zapojení, ne jako volitelné příslušenství.

Komunikace s Raspberry Pi a bezpečné vypnutí

Argon PWR UPS není pouze jednoduchá powerbanka s USB-C výstupem. Obsahuje vlastní řídicí elektroniku, která umožňuje komunikaci s Raspberry Pi a sledování stavu napájení. Díky tomu může systém zjistit, že běží na baterii, a při správné konfiguraci provést řízené vypnutí. To je praktické u Home Assistant serveru, MQTT brokeru, databází, monitoringu, kiosku nebo jiných aplikací, kde je důležité zabránit tvrdému odpojení napájení.

Bezpečné vypnutí má největší význam ve chvíli, kdy výpadek napájení trvá déle a baterie se blíží vybití. Místo náhlého vypnutí může Raspberry Pi ukončit služby, zapsat data a vypnout se korektním způsobem. U kompatibilních Argon pouzder, například Argon NEO 5 nebo Argon ONE V5, lze UPS funkci aktivovat přes konfigurační nástroj argon-config. Pro samostatné použití je k dispozici instalační skript pro Raspberry Pi OS a Ubuntu.

Ovládání, LED indikace a USB-A výstup

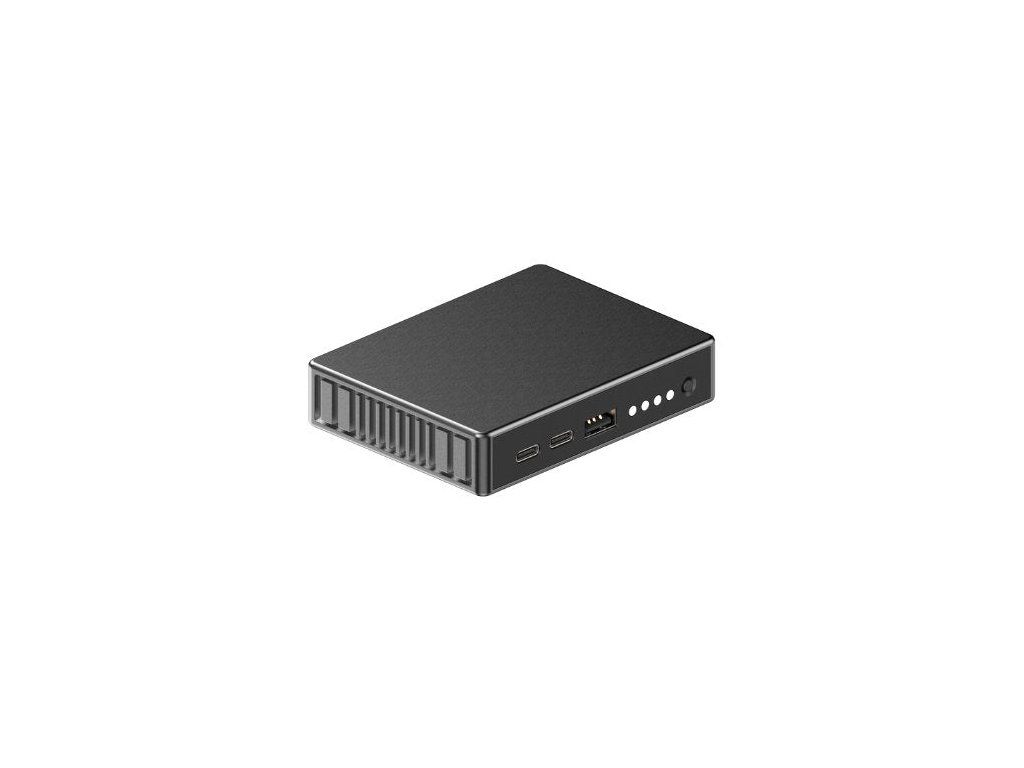

Na těle UPS je posuvný vypínač On/Off pro úplné zapnutí nebo vypnutí napájení. K dispozici je také tlačítko Sleep/Wake, které slouží k ovládání provozního stavu a kontrole nabití baterie. Po stisknutí tlačítka se LED indikátory krátce rozsvítí a zobrazí aktuální úroveň nabití. Při nabíjení LED blikají podle stavu baterie a po úplném nabití zůstávají svítit.

Při provozu na baterii zůstávají LED běžně zhasnuté a stav nabití se zobrazí až po stisknutí tlačítka. To snižuje zbytečnou spotřebu a zároveň neruší v instalacích, kde má být zařízení nenápadné. Vedle hlavního USB-C výstupu má UPS také doplňkový USB-A výstup 5 V / 1 A. Ten lze použít pro nenáročné příslušenství s malým odběrem, například pomocný mikrokontrolér, malý ventilátor nebo jednoduchý modul, ale není určený jako hlavní napájení pro Raspberry Pi.

Kompatibilita s Raspberry Pi a Argon pouzdry

Argon PWR 27W UPS je navržený primárně pro Raspberry Pi 5, ale plně podporuje také samostatné Raspberry Pi 4. Podporované jsou základní napájení, UPS funkce, bezpečné vypnutí i USB-C PD vyjednávání. Plná podpora je dostupná také u pouzder Argon ONE V5, Argon NEO 5, Argon ONE V3, Argon NEO, Argon POLY+ a Argon POLY+5. Komunikace mezi UPS a Raspberry Pi probíhá přes USB-C OTG, proto je důležité správné zapojení přes dodaný E-Marker kabel.

Pro kompaktní Raspberry Pi 5 sestavu dává velmi dobrý smysl kombinace s pouzdrem https://www.pamitech.cz/argon-neo-5-blck-case-s-chladicem-pro-raspberry-pi-5/, které řeší chlazení a mechanickou ochranu desky při zachování malých rozměrů. Pokud chcete barevnou variantu stejné koncepce, lze zvolit také https://www.pamitech.cz/argon-neo-5-bred-case-s-chaldicem-pro-raspberry-pi-5/. Pro projekty, kde má Raspberry Pi 5 používat rychlé M.2 NVMe úložiště, je vhodnější https://www.pamitech.cz/argon-neo-5-m-2-nvme-pcie-case-s-chaldicem-pro-raspberry-pi-5/, protože UPS chrání nejen samotné Raspberry Pi, ale i úložiště, na které systém zapisuje data.

Argon ONE V2 podporuje pouze základní napájení, ale ne UPS funkci, bezpečné vypnutí ani USB-C PD vyjednávání. Raspberry Pi Zero a Raspberry Pi Zero W nejsou vhodné pro plnohodnotné použití s touto UPS, protože u nich nejsou podporované UPS funkce ani bezpečné vypnutí. Pro stabilní provoz Raspberry Pi 5 se doporučuje 27W USB-C PD adaptér. U výkonnějších sestav s více periferiemi nebo NVMe úložištěm je vhodný 45W USB-C PD zdroj, aby zůstala rezerva pro současný provoz systému a nabíjení baterie.

Volba mezi 5 000 mAh, 10 000 mAh a UPS shieldem

Varianta 5 000 mAh je vhodná hlavně tam, kde je důležitá kompaktnost a UPS má řešit krátké výpadky, přepady napájení nebo bezpečné vypnutí systému. Pokud je prioritou delší provoz na baterii, vhodnější je větší varianta https://www.pamitech.cz/argon-pwr-27w-ups-pro-raspberry-pi-5--10-000-mah/. Ta používá stejný princip USB-C napájení, ale poskytuje větší energetickou rezervu. Obě varianty jsou praktické v situacích, kdy nechcete UPS montovat přímo na GPIO nebo do konstrukce Raspberry Pi.

Jiný typ řešení představují UPS shieldy SupTronics řady X120x. Například https://www.pamitech.cz/suptronics-x1202-ups-shield-pro-raspberry-pi-5/ je vhodný pro pevnější sestavy, kde má být UPS integrována přímo s Raspberry Pi. Modely https://www.pamitech.cz/suptronics-x1201-ups-shield-pro-raspberry-pi-5/ a https://www.pamitech.cz/suptronics-x1200-ups-shield-pro-raspberry-pi-5/ dávají smysl podle požadovaného způsobu montáže, konstrukce projektu a kapacity. Argon PWR UPS je naproti tomu vhodnější jako externí USB-C UPS řešení, které se zapojí mezi zdroj a Raspberry Pi bez přímé montáže na desku.

Technické parametry

Obsah balení

• Argon PWR 27W UPS pro Raspberry Pi 5, varianta 5 000 mAh
• USB-C na USB-C E-Marker kabel pro propojení UPS a Raspberry Pi nebo kompatibilního Argon pouzdra

USB-C napájecí adaptér, Raspberry Pi, pouzdro Argon, NVMe disk a další příslušenství nejsou součástí balení, pokud nejsou výslovně uvedeny u konkrétní produktové nabídky.
