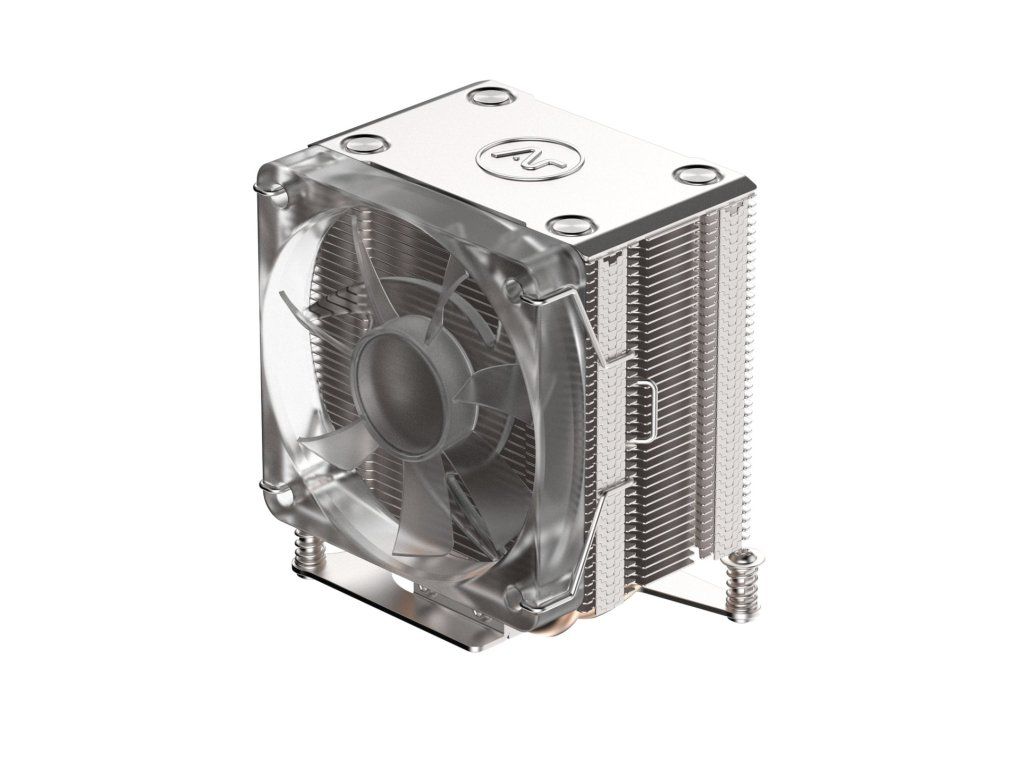

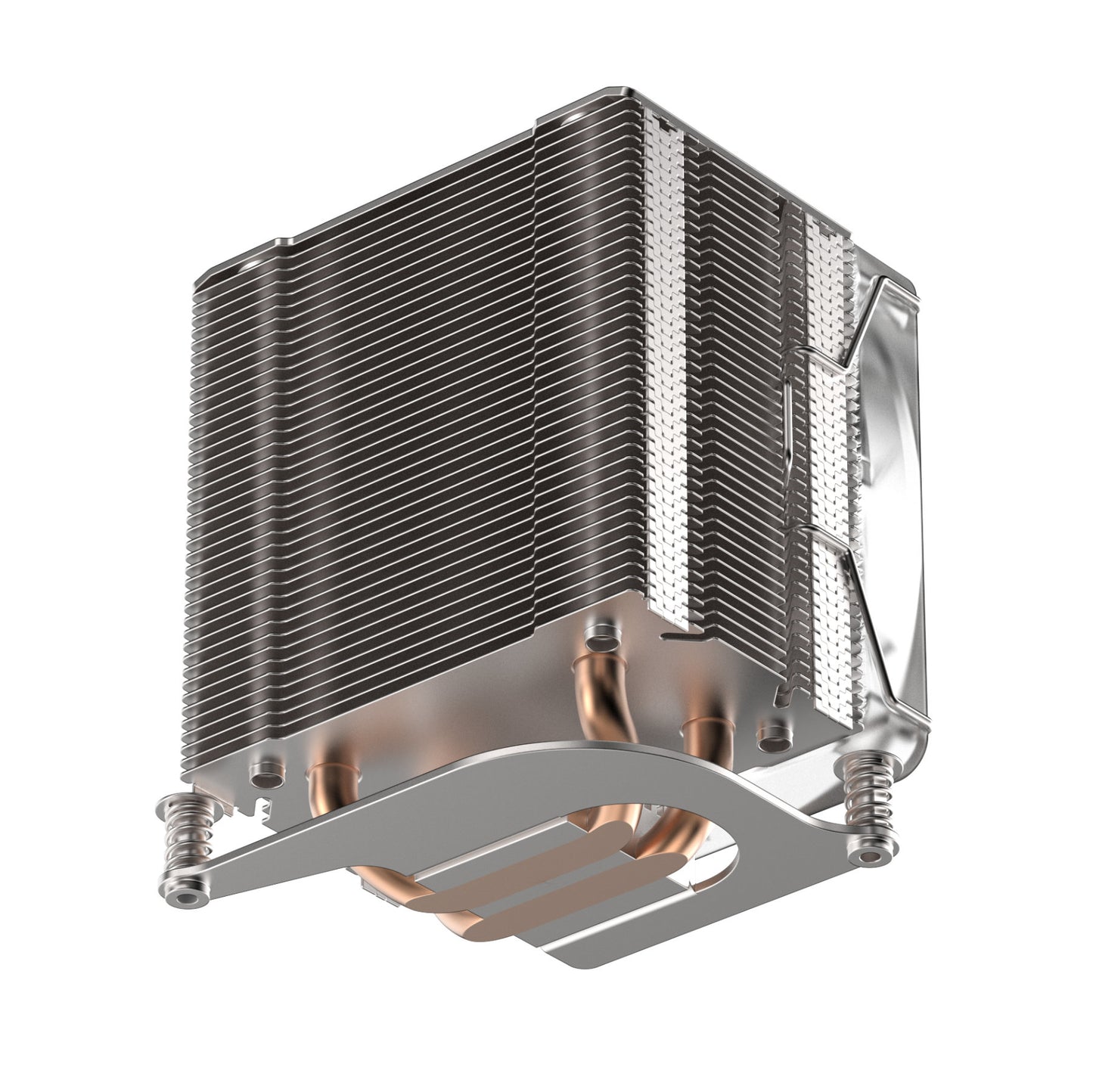

Argon THRML 60mm radiátorový chladič pro Raspberry Pi 5, stříbrný

Argon THRML 60mm radiátorový chladič pro Raspberry Pi 5 je aktivní chladicí řešení pro sestavy, kde běžný nízký chladič nemusí poskytovat dostatečnou tepelnou rezervu. Je určený pro přímou montáž na Raspberry Pi 5 a používá kombinaci hliníkového radiátoru, měděné heatpipe a 60mm PWM ventilátoru. Stříbrné provedení odpovídá variantě Silver.

Raspberry Pi 5 dokáže při dlouhodobé zátěži generovat poměrně výrazné množství tepla. Pokud teplota procesoru stoupne příliš vysoko, deska může začít snižovat výkon, aby chránila hardware. Radiátorový chladič Argon THRML odvádí teplo dál od samotné desky a zvětšuje plochu, přes kterou se teplo předává do okolního vzduchu. To je důležité u malých serverů, Home Assistant instalací, vývojových sestav, síťových nástrojů nebo projektů s delším provozem pod zátěží.

Radiátorové chlazení pro vyšší tepelnou rezervu

Hlavní funkcí tohoto chladiče je účinnější odvod tepla z Raspberry Pi 5 při dlouhodobém zatížení. Na rozdíl od kompaktních chladičů s malým pasivem používá radiátorovou konstrukci, která zvětšuje aktivní chladicí plochu. Teplo se nejprve přenese z chlazených částí Raspberry Pi do základny chladiče a následně dál do radiátorové části. Proud vzduchu z ventilátoru potom ochlazuje větší plochu, než jakou by poskytoval malý nízkoprofilový chladič.

Radiátorové provedení je důležité hlavně tam, kde Raspberry Pi 5 neběží jen krátkodobě nebo v nízké zátěži. Typicky jde o provoz s Docker kontejnery, databázemi, Home Assistantem, lokálním serverem, kompilací, monitoringem nebo síťovými službami. V těchto scénářích se teplo kumuluje postupně a nedostatečné chlazení se projeví až po delší době. Větší chladič poskytuje lepší tepelnou rezervu a pomáhá udržet stabilnější výkon bez zbytečného teplotního omezení.

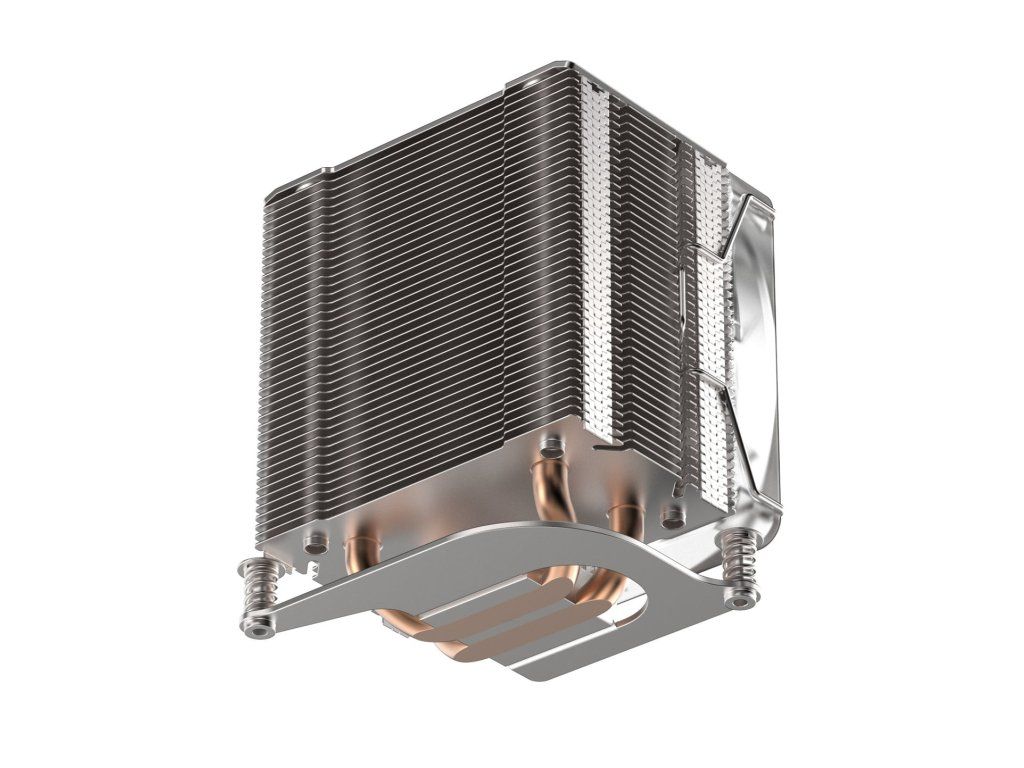

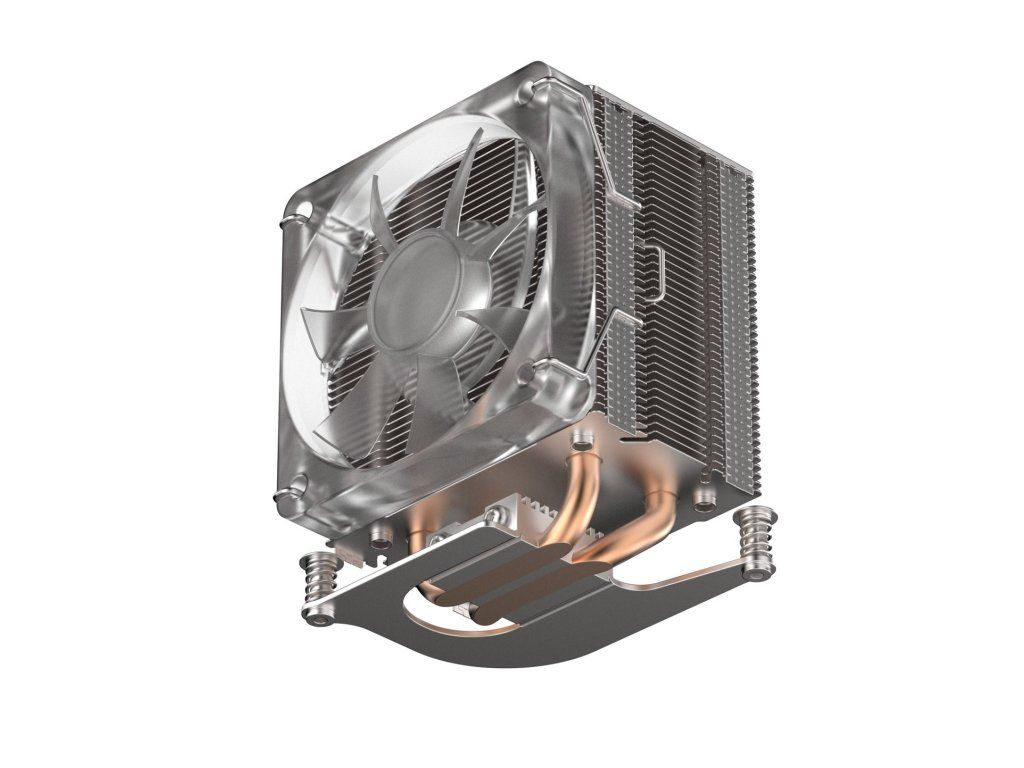

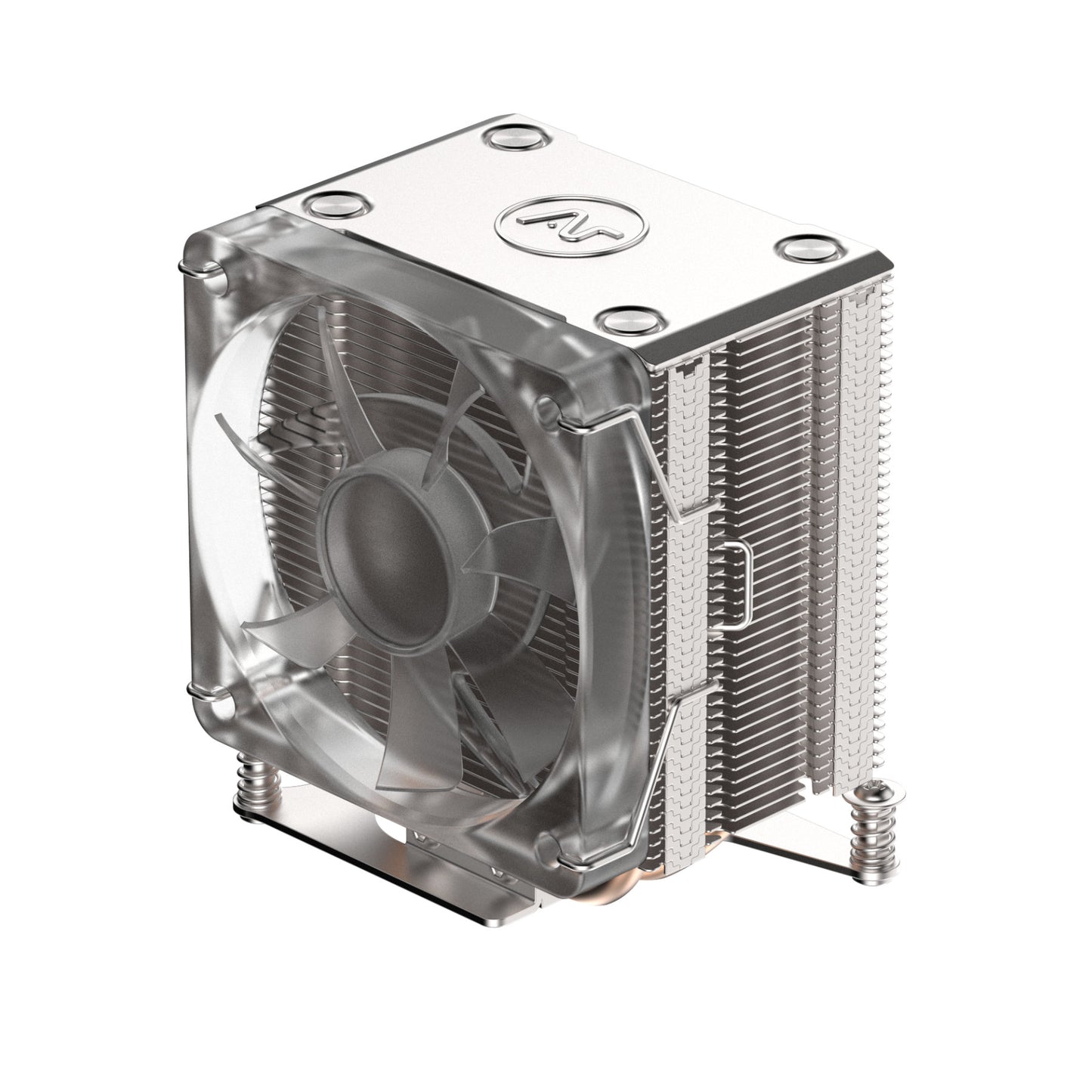

Měděná heatpipe a hliníkový radiátor

Chladič používá kombinaci měděné heatpipe a hliníkového těla. Měděná heatpipe pomáhá odvést teplo ze základny chladiče směrem k radiátorové části, tedy dál od samotného Raspberry Pi. Hliníkový radiátor následně rozvádí teplo do větší plochy a umožňuje jeho rychlejší předání do proudícího vzduchu. Tato kombinace je vhodná pro malá zařízení, kde je potřeba dostat teplo z omezeného prostoru efektivněji než pouze přes jednoduchý pasiv.

Význam heatpipe je v tom, že samotná chladicí plocha nemusí být soustředěná přímo nad čipem. Teplo se přesune do větší radiátorové části, kde jej ventilátor může účinněji ochlazovat. To pomáhá hlavně u Raspberry Pi 5, kde je prostor nad deskou omezený a zároveň vzniká potřeba odvést teplo z malé plochy. Hliník zajišťuje nízkou hmotnost a dostatečnou plochu pro rozptyl tepla, měď v heatpipe zlepšuje přenos tepla z nejteplejší části sestavy.

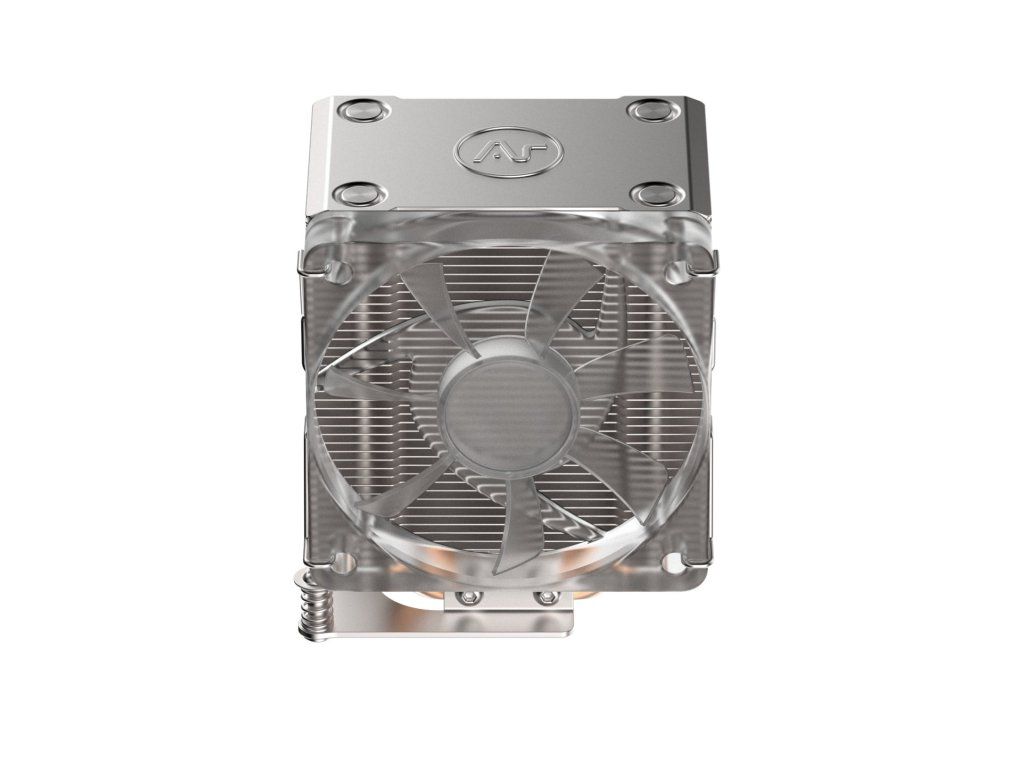

60mm PWM ventilátor s tachometrem

Aktivní proudění vzduchu zajišťuje integrovaný 60mm PWM blower ventilátor. Ventilátor se připojuje do 4pinového fan headeru na Raspberry Pi 5 a je napájen napětím 5 V DC. PWM řízení umožňuje měnit otáčky podle aktuální teploty, takže ventilátor nemusí běžet trvale na maximální výkon. To je praktické u zařízení, která mají běžet nepřetržitě a střídají nízkou a vyšší zátěž.

Ventilátor má maximální průtok vzduchu 18,13 CFM a maximální otáčky 5000 RPM s tolerancí ± 15 %. Vyšší průtok vzduchu je podstatný hlavně proto, že chladič má větší radiátorovou plochu a potřebuje přes ni aktivně prohánět vzduch. Tachometr poskytuje zpětnou vazbu o otáčkách ventilátoru, což je užitečné pro kontrolu funkce chlazení. U dlouhodobě běžících projektů tak lze lépe hlídat, zda chlazení skutečně pracuje a zda nedošlo k zastavení ventilátoru.

Montáž na Raspberry Pi 5

Argon THRML 60mm se montuje přímo na Raspberry Pi 5 pomocí rychlého zacvaknutí a push pinů. Součástí chladiče je tepelně vodivá pasta a teplovodivá podložka, které pomáhají zlepšit přenos tepla mezi deskou a chladičem. Správný kontakt je u radiátorového chladiče zásadní, protože ventilátor ochlazuje až teplo, které se nejprve musí dostat z čipů do těla chladiče. Pokud by kontakt nebyl správný, účinnost chlazení by byla výrazně nižší.

Napájecí kabel ventilátoru se zapojuje do 4pinového konektoru ventilátoru na Raspberry Pi 5. Chladič je určený pro samostatné použití na holé desce Raspberry Pi 5 nebo v konstrukci, kde je pro vyšší radiátor dostatek místa. Před použitím s pouzdrem je nutné počítat s mechanickými rozměry chladiče a s tím, že se jedná o výrazně vyšší řešení než běžný nízkoprofilový aktivní chladič. Pokud má být Raspberry Pi uzavřené v kompaktním pouzdře, je obvykle vhodnější použít chlazení určené přímo pro daný typ pouzdra.

Kdy zvolit tento chladič a kdy kompaktnější řešení

Radiátorový Argon THRML 60mm dává smysl tam, kde je prioritou tepelná rezerva a stabilita při delší zátěži. Typicky jde o otevřené sestavy, testovací pracovní desky, vývojové stanice nebo projekty, kde Raspberry Pi 5 pracuje delší dobu jako malý server. Pokud je hlavním požadavkem co nejmenší výška a jednoduchá montáž do kompaktního prostoru, vhodnější může být menší aktivní chladič https://www.pamitech.cz/argon-thrml-raspberry-pi-5-active-cooler--chladic-30mm-ventilator--black/ nebo originální https://www.pamitech.cz/raspberry-pi-5-active-cooler/.

Pokud chcete chlazení řešit rovnou jako součást pouzdra, praktickou variantou je https://www.pamitech.cz/argon-poly--5-case-thrml-30mm-active-cooler--bred/, kde je chladič součástí konkrétní mechanické koncepce. Pro sestavu s Raspberry Pi 5 a M.2 NVMe úložištěm může být vhodnější kompletní řešení https://www.pamitech.cz/argon-neo-5-m-2-nvme-pcie-case-s-chaldicem-pro-raspberry-pi-5/, které řeší nejen chlazení, ale i mechanické uložení NVMe disku. Samostatný 60mm radiátorový chladič je naopak vhodný hlavně tehdy, když máte vlastní konstrukci a chcete chlazení s větší tepelnou rezervou.

Technické parametry

Obsah balení

• Argon THRML 60mm radiátorový chladič pro Raspberry Pi 5, varianta Silver
• Montážní push piny
• Tepelně vodivá pasta
• Teplovodivá podložka

Raspberry Pi 5, napájecí zdroj, pouzdro a další příslušenství nejsou součástí balení, pokud nejsou výslovně uvedeny u konkrétní produktové nabídky.
