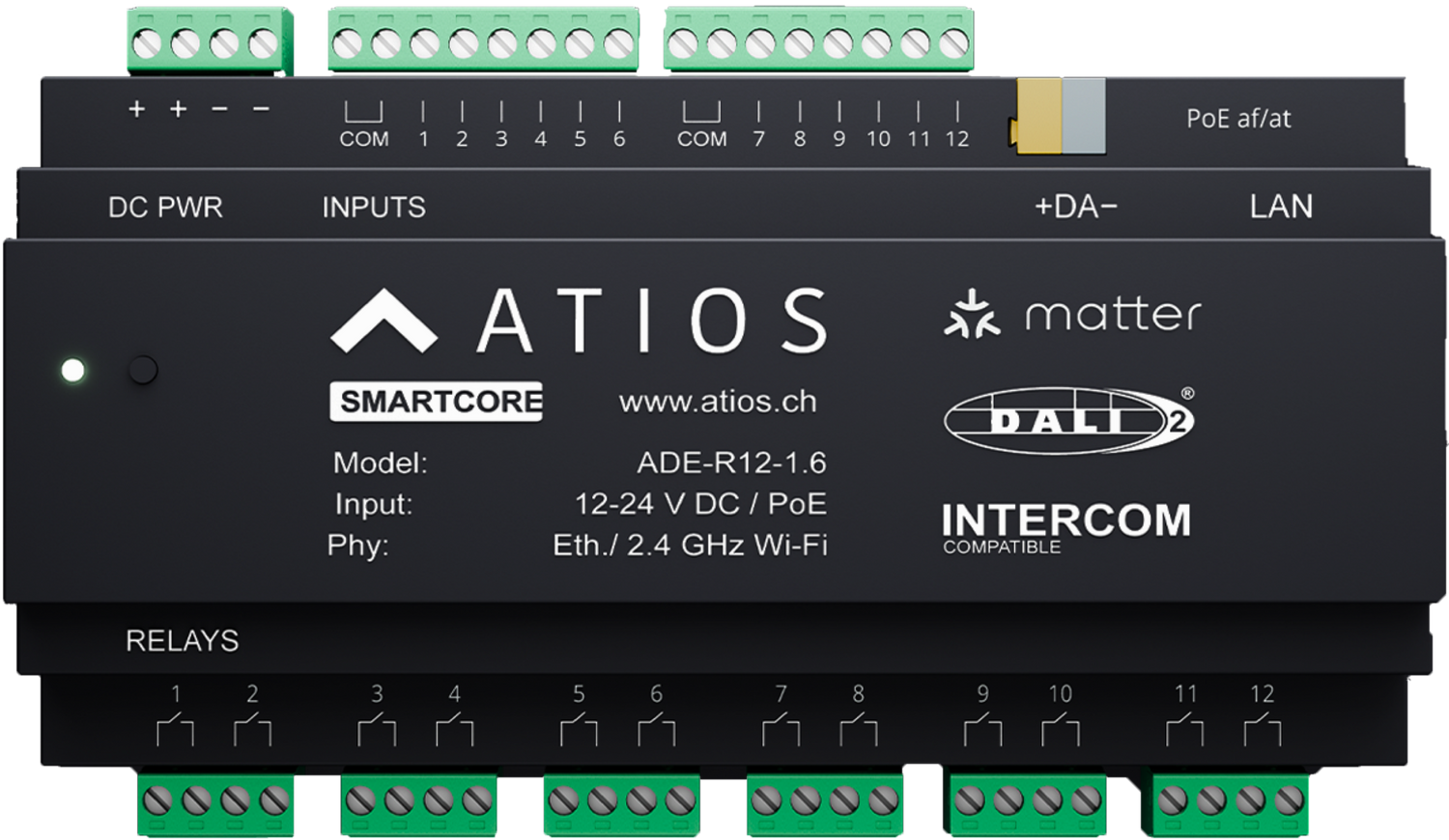

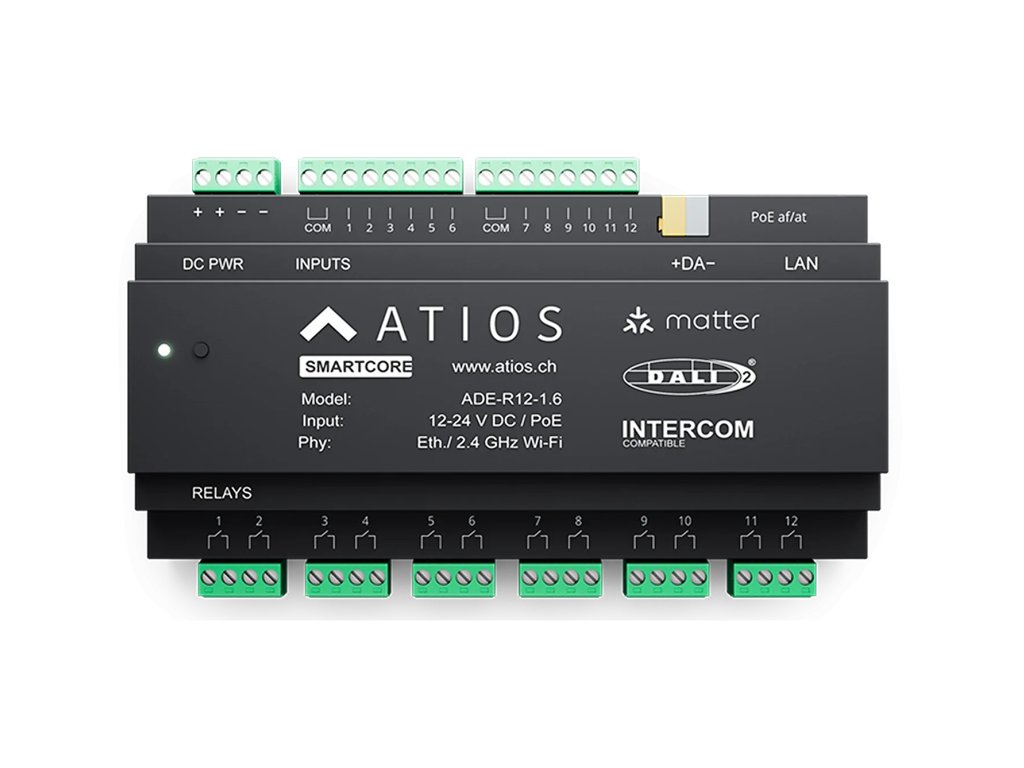

Atios SmartCore

Detailní popis produktu

Atios SmartCore (model ADE-R12) je kompaktní řídicí jednotka na DIN lištu, která v jednom přístroji spojuje vestavěný DALI-2 řadič, dvanáct silových relé a dvanáct univerzálních vstupů. Místo skládání několika oddělených modulů – brány pro DALI, reléového modulu a vstupního modulu – tak instalujete jediné zařízení, které ovládá osvětlení, rolety, vytápění i tlačítka a zároveň je celé zpřístupní chytré domácnosti přes otevřený standard Matter.

SmartCore je určen elektroinstalatérům i pokročilým uživatelům, kteří chtějí adresovatelně řídit DALI osvětlení a propojit jej s běžnými spotřebiči a ovládacími prvky, aniž by se vázali na uzavřený systém jednoho výrobce. Veškerá konfigurace probíhá ve webovém rozhraní v prohlížeči, bez nástroje ETS a bez instalace samostatného softwaru. Provoz je plně lokální v rámci vaší sítě – pro běžné ovládání a automatizace nepotřebuje připojení k internetu ani cloudovou službu.

Vestavěný DALI-2 řadič pro až 64 svítidel

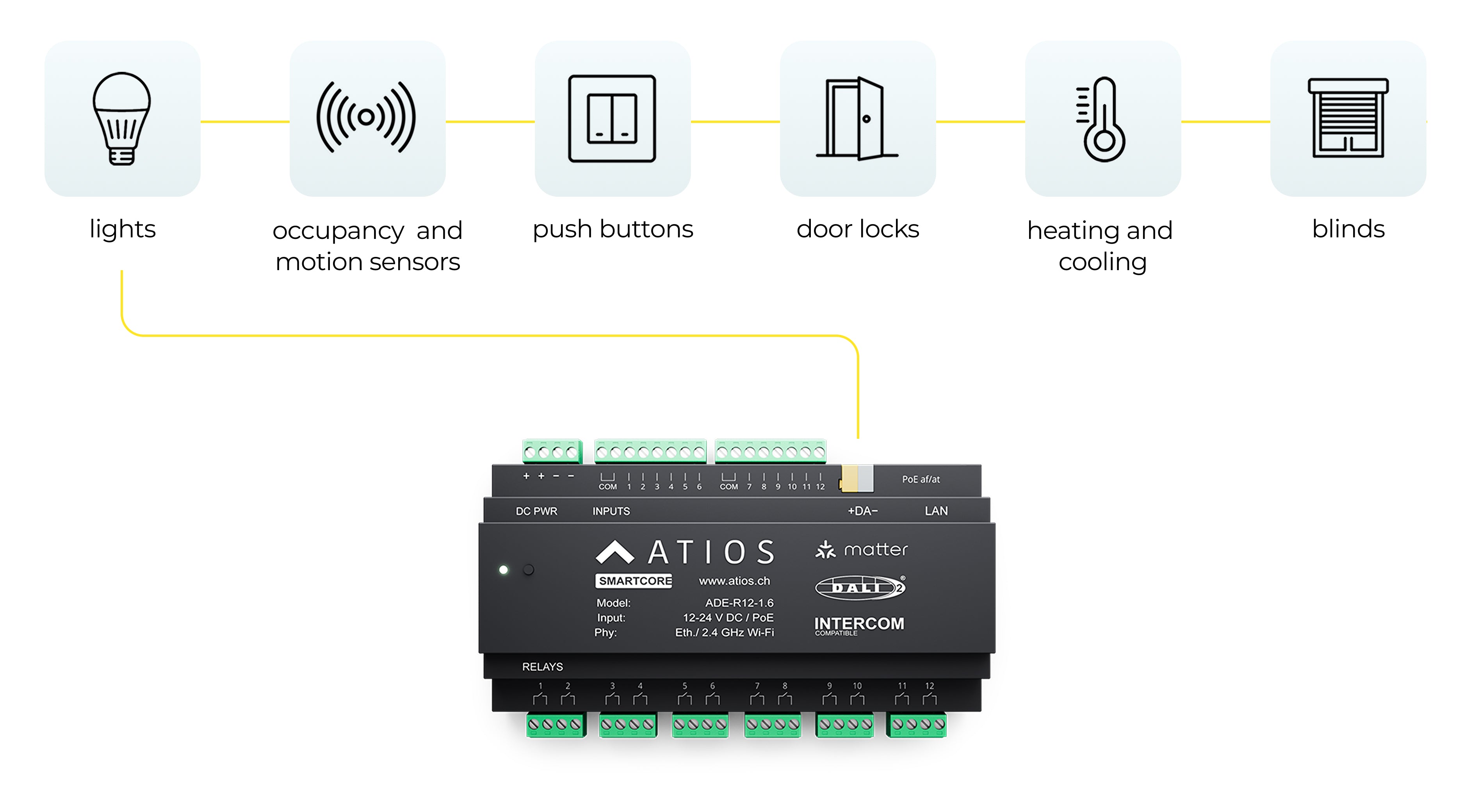

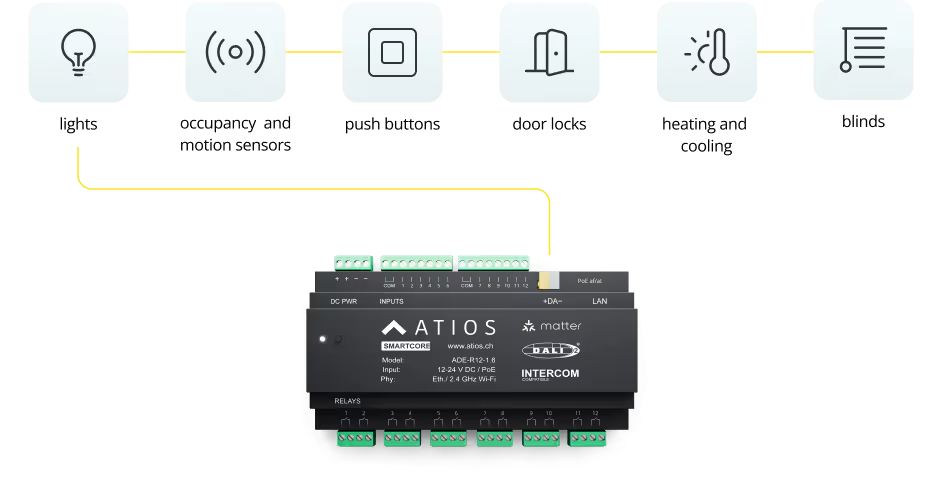

SmartCore obsahuje certifikovaný DALI-2 Multi-Master řadič podle normy IEC 62386, který adresovatelně řídí až 64 DALI zařízení (svítidel a předřadníků) rozdělených do 16 skupin a komunikuje s až 64 DALI-2 ovládacími prvky, jako jsou tlačítka a senzory, přímo na jedné DALI sběrnici. Sběrnice přenáší ovládání i zpětnou vazbu po dvou vodičích, takže nemusíte ke každému svítidlu tahat samostatné silové vedení a SmartCore umí číst stav jednotlivých DALI svítidel.

Řadič podporuje předřadníky typů DT1 až DT8, tedy nejen prosté stmívání a spínání, ale i tunable white (řízení barevné teploty) a barevné RGBW řízení. Pro rozběh sběrnice má vlastní vestavěný DALI napájecí zdroj 250 mA, takže ve většině instalací nepotřebujete žádný externí zdroj navíc; pokud už ale v rozvaděči samostatný DALI zdroj máte, lze vestavěných 250 mA softwarově deaktivovat, aby nedošlo ke kombinaci dvou zdrojů. Tato funkce se uplatní všude, kde potřebujete jednotlivě i skupinově řídit DALI osvětlení – v kancelářích, bytech i komerčních prostorech – a kde je důležitá zpětná vazba o skutečném stavu světel.

Dvanáct reléových výstupů a dvanáct univerzálních vstupů

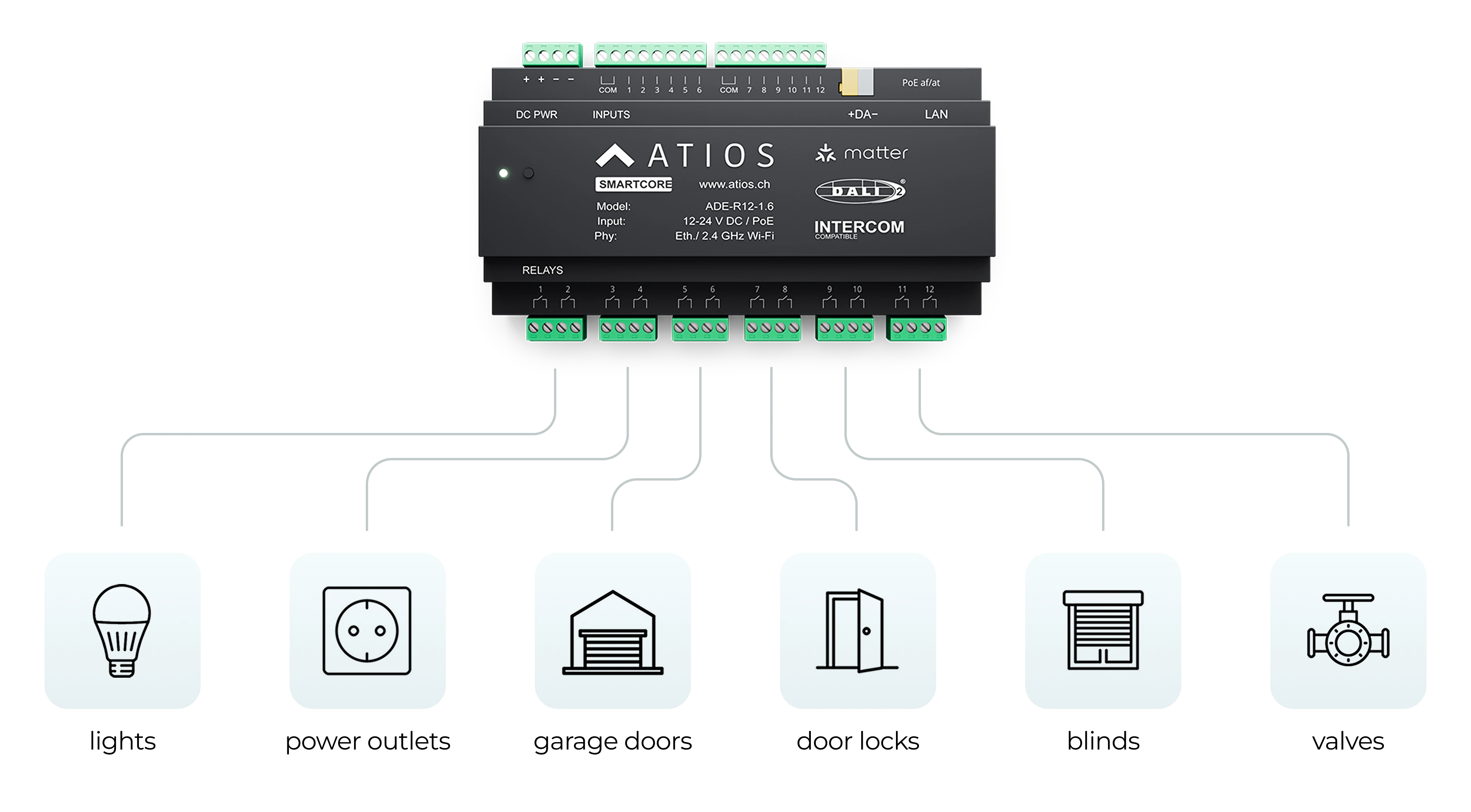

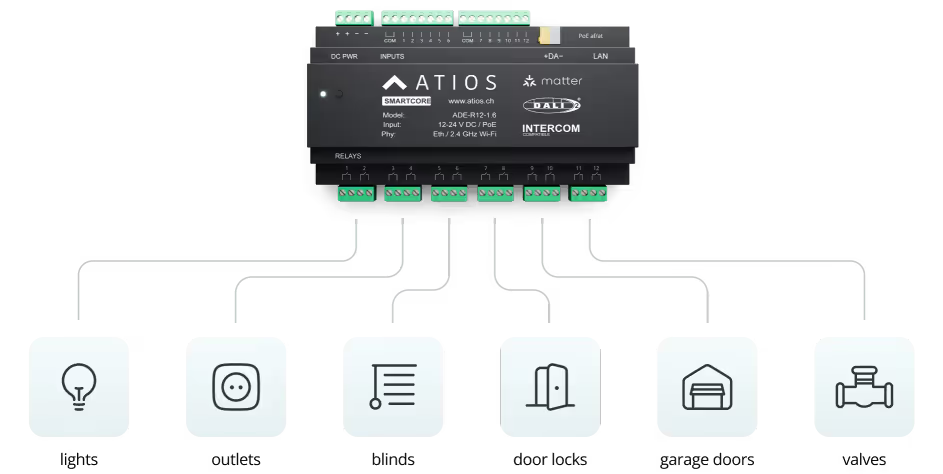

Dvanáct bistabilních relé 16 A spíná silové okruhy, které nejsou součástí DALI sběrnice – běžné osvětlení, zásuvkové okruhy, pohony rolet a žaluzií, dveřní zámky, garážová vrata, ventily nebo prvky vytápění a chlazení. Protože jde o bistabilní relé, drží sepnutý nebo rozepnutý stav bez trvalého napájení cívky; cívka spotřebuje energii jen v okamžiku přepnutí, což snižuje zahřívání v rozvaděči a zachová poslední stav i při krátkém výpadku řízení.

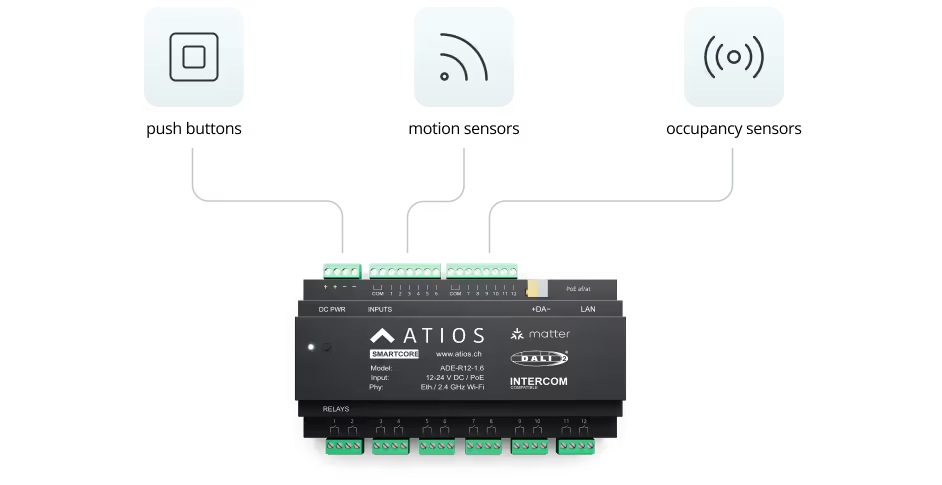

Dvanáct univerzálních vstupů snímá tlačítka, spínače a kontakty v širokém rozsahu 12–230 V AC/DC; připojit k nim lze i pohybové a přítomnostní senzory. Vstupy jsou rozděleny do dvou skupin po šesti (vstupy 1–6 a 7–12), přičemž každá skupina má vlastní společnou svorku – zem (GND) nebo nulový vodič – takže obě poloviny mohou pracovat s odlišným zdrojem signálu. Každý vstup lze v konfiguraci nastavit buď jako spínač (přepíná stav zapnuto/vypnuto), nebo jako tlačítko, kde krátký stisk přepíná a podržení stmívá. Díky tomu lze fyzickými tlačítky na zdi ovládat jak relé, tak přímo DALI svítidla, což je zásadní pro instalace, kde má vedle aplikace zůstat zachované klasické nástěnné ovládání.

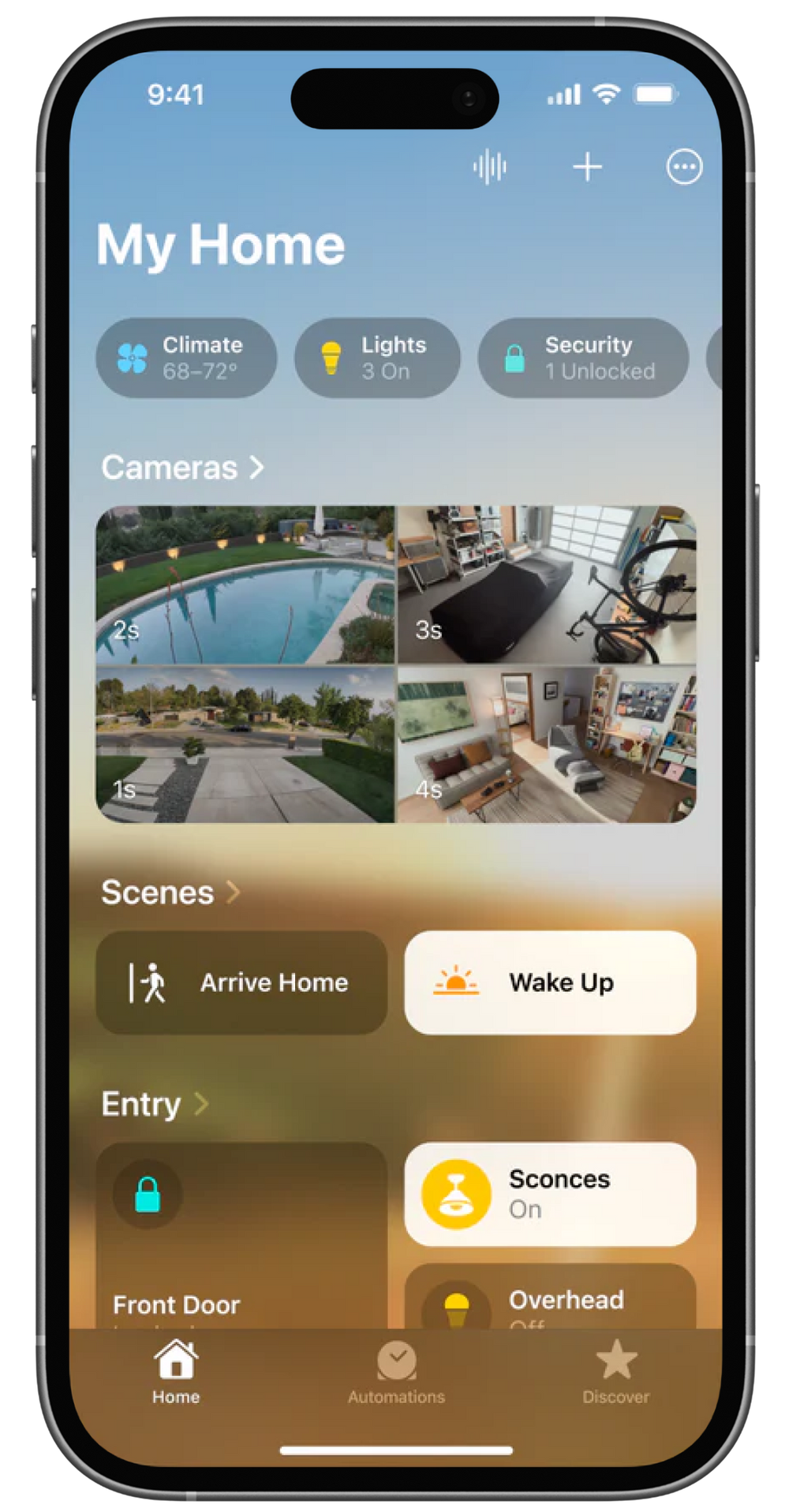

Matter most i řadič pro Apple Home, Google Home, Alexa a SmartThings

SmartCore funguje zároveň jako Matter most i Matter řadič: své DALI svítidla, relé a vstupy zpřístupní jako standardní Matter zařízení a zároveň umí spouštět automatizace. Připojuje se Ethernetem nebo 2,4GHz Wi-Fi – nikoli technologií Thread – takže nepotřebujete Thread Border Router; pro zařazení do domácnosti stačí libovolný Matter hub, například Apple HomePod, Google Nest Hub, Amazon Echo nebo Samsung SmartThings.

Díky funkci multi-admin standardu Matter lze jednu instalaci současně sdílet mezi více ekosystémy najednou – ovládat tatáž světla z Apple Home i Google Home a souběžně je mít v Home Assistantu. Automatizace vytvořené v jednom ekosystému se ale mezi ekosystémy nepřenášejí, takže scénáře nastavujete v tom prostředí, kde je chcete spouštět. Tento přístup využijete tam, kde se v domácnosti potkává více značek a uživatelů a kde nechcete být vázáni na jeden uzavřený systém. Protože Matter i samotný SmartCore pracují lokálně, ovládání funguje i při výpadku internetu.

Konfigurace a uvedení do provozu

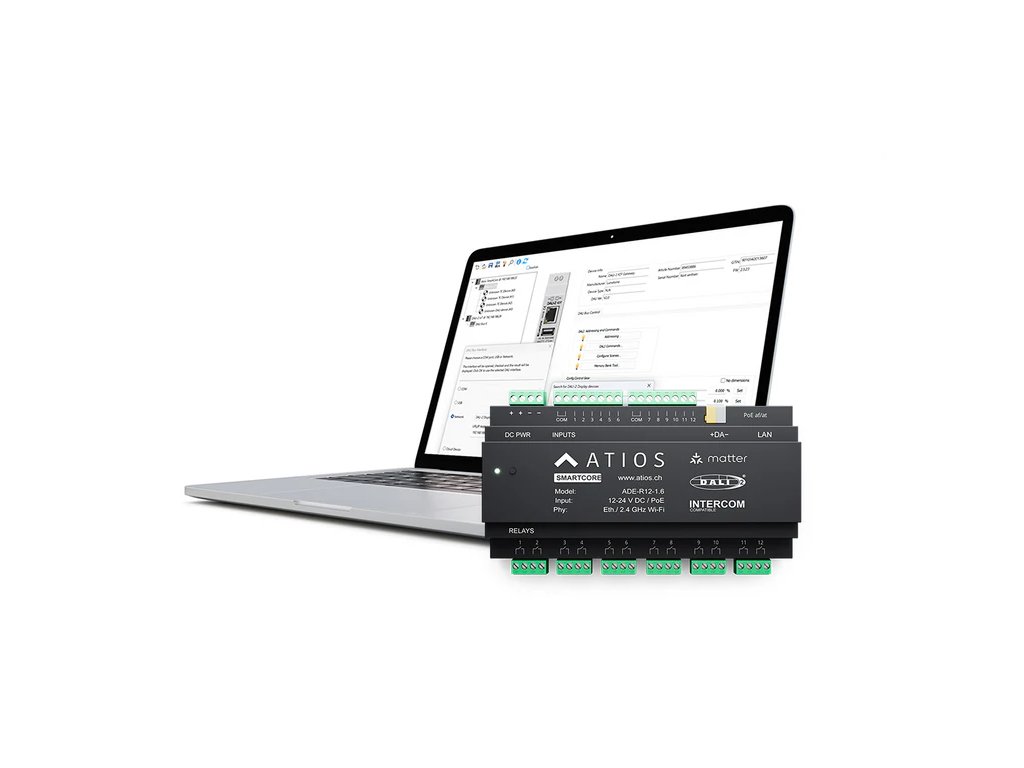

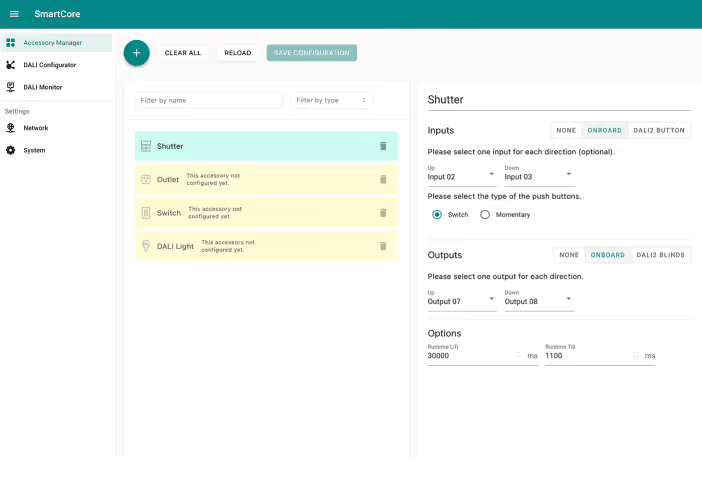

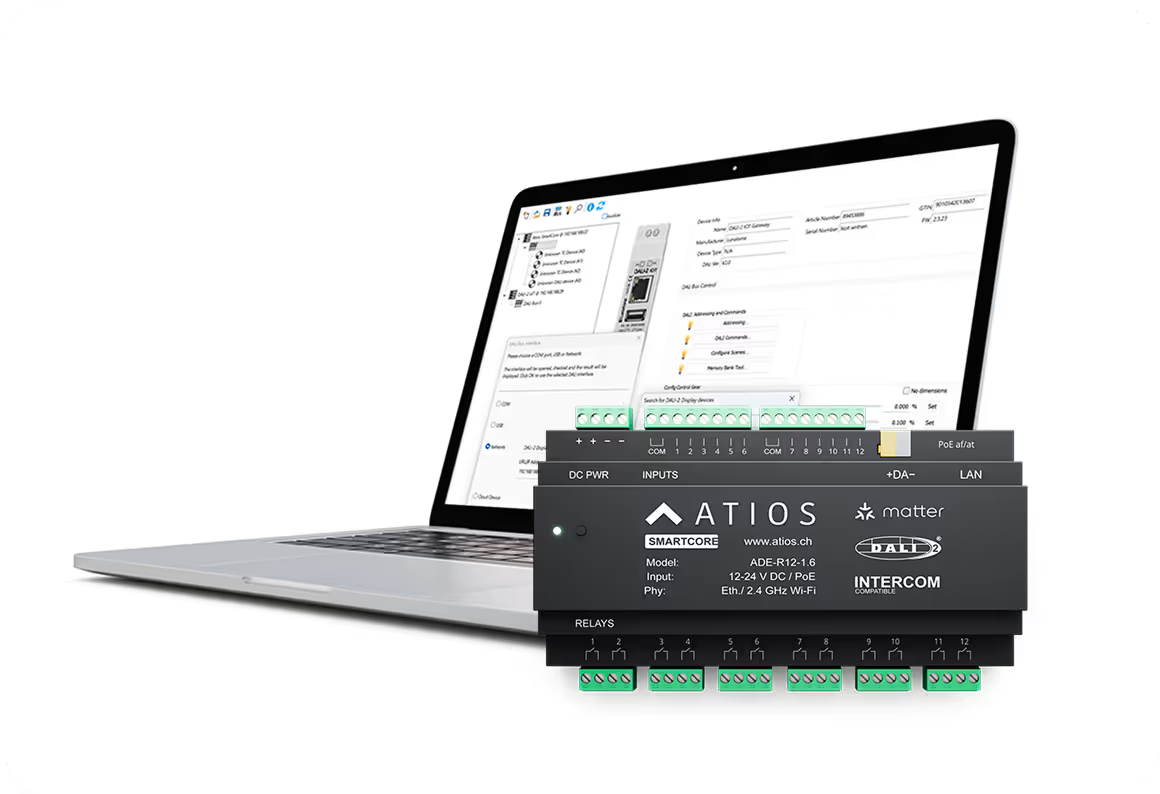

Celé nastavení probíhá ve webovém rozhraní, které otevřete v běžném prohlížeči – nepotřebujete ETS, samostatný DALI USB programátor ani žádný instalovaný software, a SmartCore tak zprovozní i technik bez znalosti specializovaných programovacích nástrojů. V rozhraní přiřadíte DALI svítidla do skupin, nastavíte chování relé a funkci jednotlivých vstupů a následně zařízení spárujete do zvoleného Matter ekosystému.

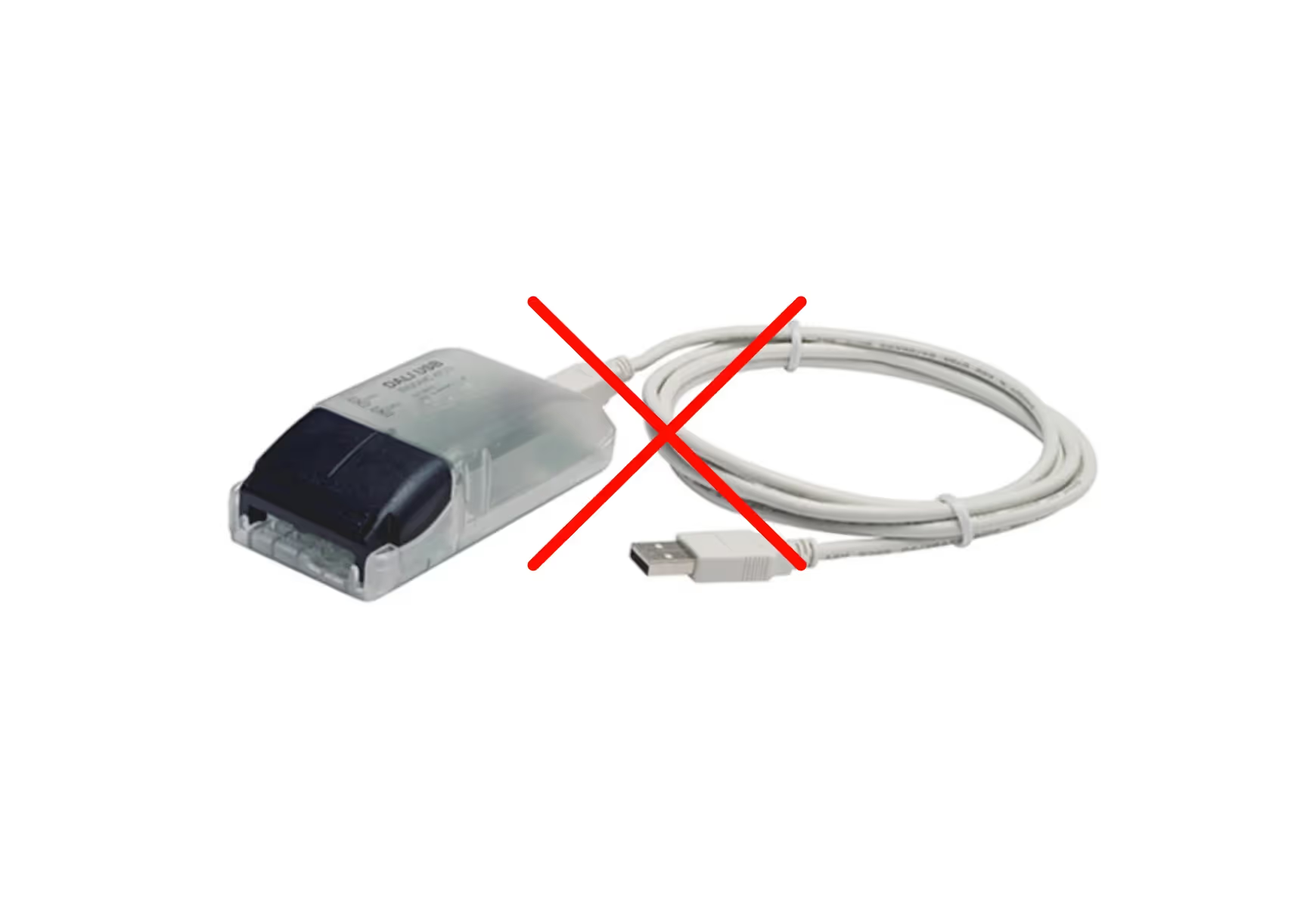

K nastavení DALI instalace nepotřebujete samostatný USB programátor ani nástroj ETS – veškerá konfigurace SmartCore probíhá přímo ve webovém prohlížeči.

Instalace a zapojení

SmartCore se montuje na standardní DIN lištu do rozvaděče a má rozměry 109 × 178 × 60 mm při hmotnosti přibližně 435 g. Napájet jej lze dvěma způsoby: buď přes Ethernet metodou PoE (802.3af/at) jediným datovým kabelem, který současně zajistí komunikaci, nebo externím stejnosměrným zdrojem 12–24 V DC. Vlastní spotřeba jednotky je přibližně 1 W.

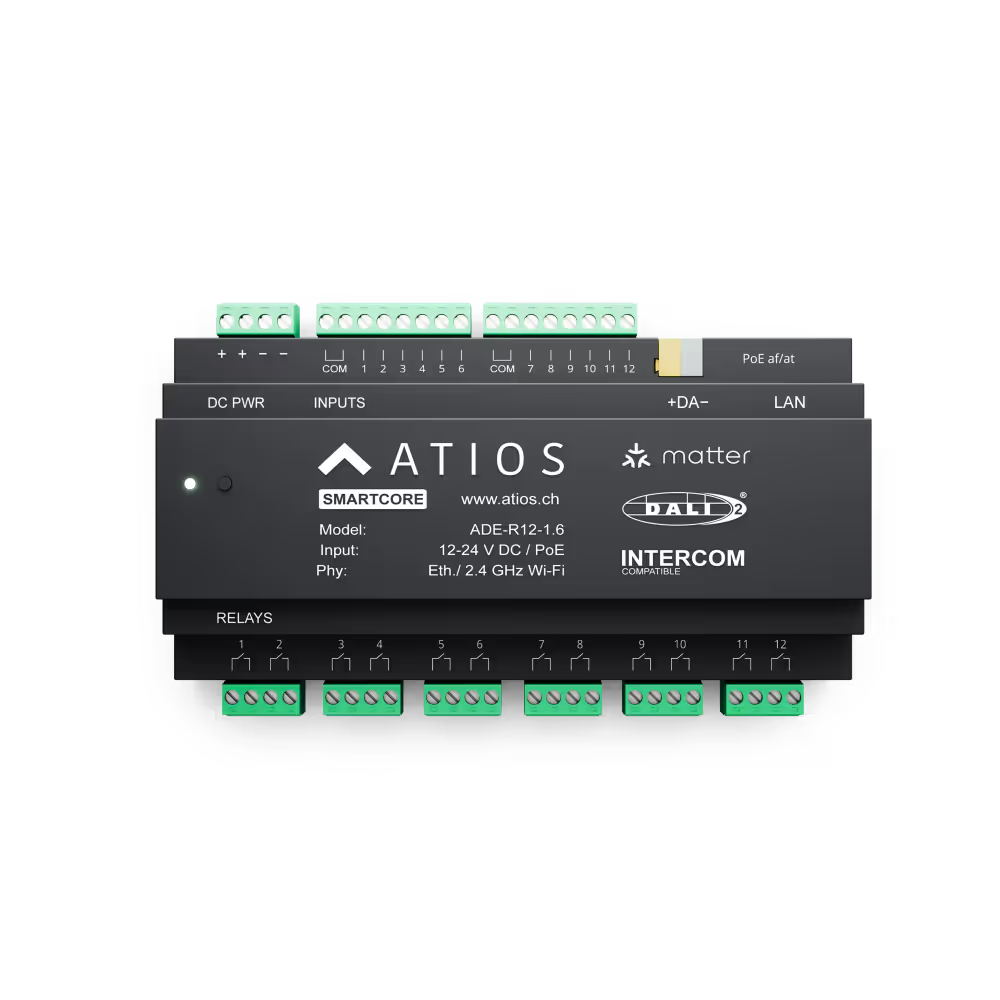

Silové okruhy se připojují na svorky dvanácti relé, signální vodiče tlačítek a spínačů na dvě šestice vstupů se samostatnou společnou svorkou COM pro vstupy 1–6 a 7–12. DALI sběrnice se vyvádí na vyhrazené svorky +DA- a v běžném zapojení ji napájí vestavěný 250mA zdroj; při použití externího DALI zdroje se vestavěný zdroj v konfiguraci vypne.

Praktické scénáře použití

V bytě nebo rodinném domě řídí SmartCore DALI osvětlení s nastavitelnou barevnou teplotou přes Apple Home nebo Google Home, zatímco jeho relé spínají pohony žaluzií a okruh elektrického vytápění; nástěnná tlačítka připojená na vstupy přitom zůstávají plně funkční pro lokální ovládání bez telefonu. V kanceláři nebo komerčním prostoru využijete adresovatelné DALI řízení až 64 svítidel v 16 skupinách spolu s DALI-2 senzory a tlačítky, přičemž celá instalace běží lokálně a její data se nepřenášejí do cloudu. Tam, kde se potkává více uživatelů s různými telefony a ekosystémy, umožní multi-admin sdílet stejnou instalaci mezi Apple Home, Google Home i SmartThings současně.

Soukromí a provozní náklady

SmartCore pracuje výhradně v lokální síti – veškeré ovládání i automatizace probíhají bez přenosu dat do cloudu a výrobce nemá k instalaci ani k datům přístup. Za používání se neúčtují žádné měsíční poplatky a aktualizace firmwaru jsou poskytovány zdarma, takže provoz jednotky nepřináší skryté náklady ani po letech.
