ESP8266 WiFi relé modul 4 relé kanály ESP-12F, napájení 90–250VAC / 7–30VDC / 5VDC

Detailní popis produktu

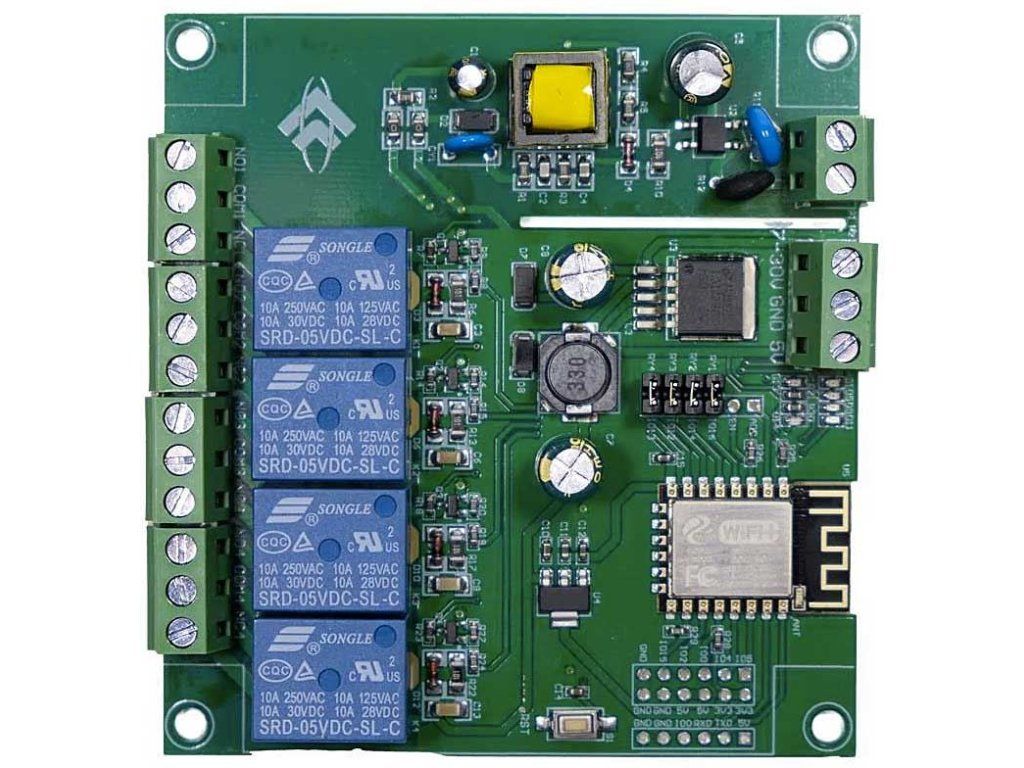

ESP8266 WiFi relé modul 4 relé kanály je univerzální vývojová deska pro dálkové spínání více elektrických okruhů přes Wi-Fi. Je založená na modulu ESP-12F s čipem ESP8266 a 4MB Flash pamětí, díky čemuž je vhodná pro vlastní firmware, Arduino IDE, ESPHome, Tasmota, MQTT nebo jiné projekty postavené na ESP8266.

Modul není hotový uzavřený chytrý spínač pro běžnou montáž bez dalších úprav. Jde o otevřenou elektronickou desku určenou pro technicky zdatné uživatele, bastlíře, vývojáře a integrátory. Při práci se síťovým napětím 230 V je nutná odborná instalace, vhodné krytování, odlehčení vodičů, jištění a dodržení bezpečnostních požadavků elektroinstalace.

Čtyři nezávislé reléové kanály

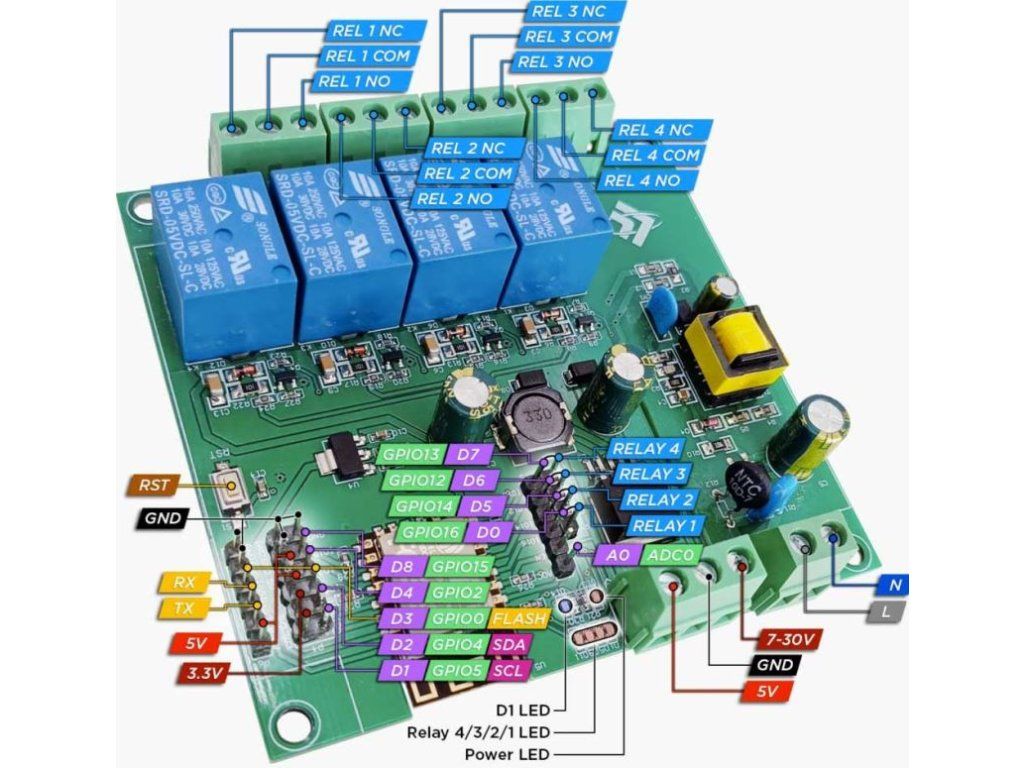

Hlavní funkcí modulu jsou čtyři samostatné reléové výstupy. Každé relé má vlastní přepínací kontakt se svorkami NO, COM a NC, takže lze zvolit spínaný nebo rozpínaný režim podle zapojení. NO kontakt je v klidovém stavu rozpojený a sepne až po aktivaci relé, zatímco NC kontakt je v klidovém stavu sepnutý a při aktivaci relé se rozpojí.

Relé jsou určena pro spínání zátěže do 250 V AC / 10 A nebo 30 V DC / 10 A. To umožňuje ovládat například osvětlení, malé spotřebiče, ventilátory, čerpadla, elektromagnetické ventily nebo jiné okruhy v rámci povolených parametrů. U indukčních zátěží, motorů, transformátorů a větších zdrojů je nutné počítat s rozběhovými proudy a případně použít další ochranné prvky.

Výchozí řízení relé je navrženo přes piny ESP8266 D0, D5, D6 a D7. Tyto piny jsou propojené pomocí dodaných propojek, takže modul lze použít v základní konfiguraci bez přepojování logiky. Pokud projekt vyžaduje jiné zapojení, relé lze připojit i na jiné dostupné digitální piny v rozsahu D0 až D8.

Čtyři kanály dávají smysl tam, kde jeden modul ovládá více nezávislých okruhů z jednoho místa. Typicky může jít o technickou skříň, ovládání více světel, nízkonapěťové zóny, jednoduchý rozvaděč pro automatizaci nebo prototypovací projekt. Výhodou je, že všechny kanály sdílí jeden Wi-Fi modul a jeden firmware.

ESP8266 ESP-12F pro vlastní firmware a integraci

Řídicí část tvoří modul ESP-12F s čipem ESP8266. Tento modul obsahuje Wi-Fi konektivitu v pásmu 2,4 GHz a 4MB Flash paměť, což je důležité pro použití běžných firmware platforem pro ESP8266. Deska je vhodná pro uživatele, kteří chtějí zařízení programovat a přizpůsobit konkrétní automatizaci.

ESP8266 lze programovat například v Arduino IDE, případně použít vlastní firmware založený na MQTT, HTTP API nebo jiné komunikační logice. V prostředí Home Assistant se podobné moduly často integrují přes ESPHome nebo MQTT firmware. Nejde však o zařízení, které by bylo z výroby automaticky připravené jako běžný komerční produkt v aplikaci typu eWeLink nebo Tuya.

Všechny GPIO piny ESP8266 jsou přístupné přes otvory v desce plošných spojů. To umožňuje rozšířit základní reléový modul o další vstupy, senzory, tlačítka, displej nebo jiné periférie. Deska tak neslouží jen jako čtyřkanálové relé, ale také jako vývojová platforma pro vlastní Wi-Fi řízení.

Programovatelná LED je připojena na pin D1. Kromě ní jsou na desce také indikační LED pro napájení a stav jednotlivých relé. Tyto indikace usnadňují ladění, protože je přímo na modulu vidět, zda je deska napájena a které relé je právě sepnuté.

Tři možnosti napájení podle typu instalace

Modul lze napájet třemi způsoby: ze sítě 90–250 V AC, stejnosměrným napětím 7–30 V DC nebo přímo 5 V DC. Díky tomu je použitelný jak v síťových instalacích, tak v nízkonapěťových projektech. Výběr napájení musí odpovídat konkrétnímu zapojení, bezpečnostním požadavkům a použitému krytu.

Napájení 90–250 V AC se připojuje na svorky L a N. Na desce je integrovaný spínaný AC-DC napájecí zdroj, který zajišťuje napájení elektroniky a relé. Tento režim je praktický u instalací, kde je v místě dostupné síťové napětí, ale současně vyžaduje nejvyšší opatrnost při montáži.

Napájení 7–30 V DC se připojuje na svorky VCC a GND. Přestože je uveden rozsah až 30 V DC, pro dlouhodobý provoz je vhodné držet se nižších hodnot, typicky do 12 V DC. Při vyšším vstupním napětí vzniká na měničích více ztrátového tepla, což může bez odpovídajícího chlazení snižovat spolehlivost.

Třetí možností je napájení 5 V DC. Tento režim se hodí při vývoji, testování nebo integraci do systému, kde už je k dispozici stabilizovaný 5V zdroj. Při programování a testování je nutné dávat pozor, aby nebylo současně nevhodně propojeno více napájecích zdrojů.

Programování přes UART a režim flashování

Deska má vyvedený UART port pro nahrávání firmwaru. K dispozici jsou piny GND, RX, TX a napájecí pin. Pro nahrání firmwaru je potřeba externí USB-UART převodník, protože modul nemá integrovaný USB převodník jako vývojové desky typu NodeMCU nebo Wemos D1 mini.

Pro vstup do flashovacího režimu se pin IO0, označovaný také jako D3, připojuje na GND a následně se modul resetuje nebo znovu napájí. Po nahrání firmwaru je nutné propojení IO0 a GND odpojit, jinak modul zůstane ve flashovacím režimu a nenabootuje běžný program. Reset lze provést integrovaným tlačítkem RST.

Při připojování USB-UART převodníku je nutné respektovat napěťové úrovně a zapojení konkrétního převodníku. Pokud je modul napájen samostatně, nemá se současně napájet z převodníku bez ověření zapojení. Zvlášť důležité je nepropojovat 3,3V a 5V napájecí větve, protože tím může dojít k trvalému poškození ESP8266.

Možnost vlastního flashování je důležitá hlavně pro pokročilé smart-home integrace. Uživatel si může zvolit vlastní logiku spínání, MQTT komunikaci, lokální webové rozhraní, REST API nebo integraci do Home Assistantu. Modul tím poskytuje výrazně větší flexibilitu než hotový uzavřený Wi-Fi spínač, ale vyžaduje technické znalosti.

Vhodné použití a omezení

Modul je vhodný pro prototypování, laboratorní automatizace, technické projekty a vlastní smart-home řešení. Lze jej použít například pro řízení více světelných okruhů, nízkonapěťových ventilů, signalizace, pomocných relé nebo zařízení, která mají být ovládána přes vlastní Wi-Fi logiku. Největší smysl má tam, kde uživatel potřebuje čtyři nezávislé výstupy a nechce používat čtyři samostatné Wi-Fi spínače.

V Home Assistantu lze modul použít zejména tehdy, pokud je do něj nahrán vhodný firmware. ESPHome umožňuje definovat jednotlivá relé jako samostatné spínače, MQTT firmware zase umožňuje řízení přes MQTT broker. Přímá kompatibilita vždy závisí na zvoleném firmwaru, konfiguraci a způsobu nahrání.

Deska není určena pro volnou montáž bez krytu. Při použití síťového napětí musí být umístěna do vhodné elektroinstalační krabice nebo rozvaděče, musí být chráněna před dotykem živých částí a musí být správně mechanicky zajištěna. Otevřená elektronická deska nesmí být ponechána volně přístupná v prostoru, kde by se jí mohl někdo dotknout.

Reléové kontakty sice umožňují spínat síťové napětí, ale nízkonapěťová elektronika na stejné desce vyžaduje správné oddělení a bezpečné vedení kabeláže. U zařízení připojených k 230 V je vždy vhodné, aby zapojení provedla osoba s odpovídající elektrotechnickou kvalifikací. Modul je technická komponenta, ne hotové certifikované zařízení v instalačním krytu.

Technické parametry

Obsah balení

• ESP8266 WiFi relé modul se 4 relé kanály
• Osazený Wi-Fi modul ESP-12F
• Propojky pro výchozí přiřazení relé k pinům D0, D5, D6 a D7
