ESP8266 WiFi relé modul ESP-12F, napájení 90-250VAC / 7-12VDC / 5VDC

Detailní popis produktu

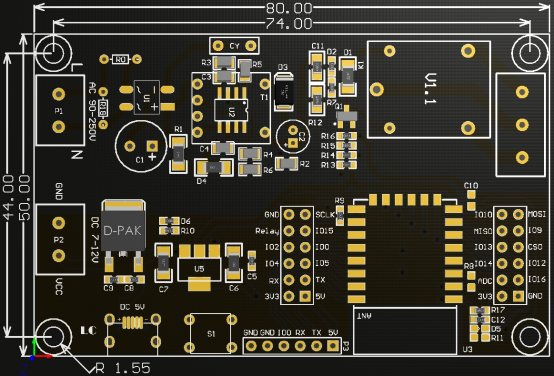

ESP8266 WiFi relé modul ESP-12F je vývojová a spínací deska postavená na WiFi modulu ESP-12F s čipem ESP8266. Na jedné desce o rozměrech 80 × 50 mm kombinuje WiFi mikrokontrolér, spínaný síťový zdroj a jedno 5V relé s přepínacím kontaktem. Výsledkem je zařízení, které po nahrání vlastního firmwaru dokáže přes WiFi spínat světlo, čerpadlo, ventilátor, topení nebo jinou zátěž do 250 V AC či 30 V DC.

Modul je určen pro uživatele, kteří chtějí mít plnou kontrolu nad logikou spínání. Neobsahuje uzavřený firmware ani cloudovou aplikaci, chování si naprogramujete sami. Hodí se pro výuku programování ESP8266, pro prototypy chytré domácnosti i pro jednoúčelová zařízení, kde stačí jeden reléový výstup a WiFi komunikace.

Tři způsoby napájení včetně přímého připojení na 230 V

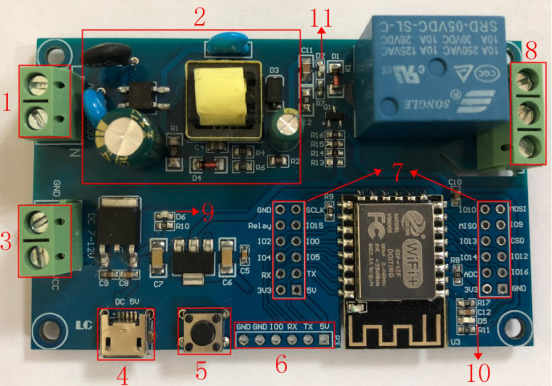

Nejpraktičtější vlastností desky je integrovaný spínaný zdroj AC/DC. Modul lze připojit přímo na síťové napětí 90–250 V AC přes svorky L a N, bez externího adaptéru. Zdroj převádí síťové napětí na 5 V, ze kterého se dále stabilizuje 3,3 V pro ESP-12F. Alternativně lze desku napájet ze stejnosměrného zdroje 7–12 V DC přes svorky VCC a GND, což se hodí v rozvaděčích s 12V rozvodem, nebo z 5 V přes konektor Micro USB při vývoji na stole. Vždy se používá pouze jeden z těchto tří zdrojů. Při napájení ze sítě je primární část zdroje pod nebezpečným napětím a deska nemá vlastní kryt, proto patří do izolované instalační krabice a montáž má provádět osoba s odpovídající kvalifikací.

Reléový výstup NO, COM, NC

Na desce je relé SRD-05VDC-SL-C s přepínacím kontaktem vyvedeným na třípólovou šroubovou svorkovnici. Svorka COM je společný kontakt, NO je spínací kontakt, který se s COM spojí po přitažení relé, a NC je rozpínací kontakt spojený s COM v klidovém stavu. Díky tomu lze zátěž zapojit tak, aby byla ve výchozím stavu vypnutá i zapnutá, podle toho, co má nastat při výpadku napájení nebo restartu. Relé je ve výchozím zapojení řízeno pinem GPIO5 přes tranzistor, logická úroveň HIGH relé sepne. Pokud potřebujete relé ovládat jiným pinem, stačí odstranit rezistor R14 a vybraný GPIO propojit s pinem Relay na liště. Stav relé signalizuje samostatná LED, takže je na první pohled vidět, zda je výstup sepnutý.

Programovatelný ESP-12F s vyvedenými GPIO

Jádrem desky je modul ESP-12F s 32bitovým procesorem Tensilica L106 (80 nebo 160 MHz), pamětí Flash 4 MB a WiFi 802.11 b/g/n v pásmu 2,4 GHz se zabezpečením WPA/WPA2. Modul pracuje v režimu stanice, přístupového bodu nebo v kombinaci obou. Všechny jeho piny jsou vyvedeny na dvě dvouřadé lišty: GPIO0, 2, 4, 5, 9, 10, 12, 13, 14, 15, 16, piny UART, SPI, analogový vstup ADC s rozsahem 0–1 V a napájení 3,3 V a 5 V. K relé lze tedy připojit tlačítko, teplotní čidlo, senzor vlhkosti nebo displej a vytvořit samostatný termostat, časový spínač či hlídač hladiny. Na GPIO16 je připojena programovatelná LED (svítí při úrovni LOW), kterou lze využít pro signalizaci stavu WiFi nebo vlastní logiky.

Nahrání firmwaru přes UART

Deska nemá integrovaný USB převodník, konektor Micro USB slouží pouze k napájení. Firmware se nahrává přes šestipinový UART konektor (GND, GND, IO0, RX, TX, 5V) pomocí externího převodníku USB na TTL, například převodníku USB TTL UART s čipem CP2102. Propojí se GND s GND, TX převodníku s RX desky, RX převodníku s TX desky a 5V s 5V. Před nahráváním se pin IO0 propojkou spojí s GND, čímž ESP8266 přejde do režimu stahování. Po nahrání se propojka odstraní a deska se restartuje tlačítkem RST nebo odpojením napájení.

Programovat lze v Arduino IDE po přidání balíčku ESP8266 přes správce desek, případně v Eclipse nebo přímo v SDK od Espressifu. Výrobce dodává referenční program pro Arduino, který bliká programovatelnou LED a spíná relé. Dokumentaci a ukázkový kód najdete na stránce výrobce LC Technology.

Kdy zvolit jinou variantu

Pokud potřebujete spínat více spotřebičů jedním zařízením, je vhodnější ESP8266 WiFi relé modul se 4 kanály, který stojí na stejném modulu ESP-12F a nabízí širší rozsah stejnosměrného napájení. Kdo nechce psát vlastní firmware a hledá hotové relé s aplikací a RF ovládáním pro napájení 5 V nebo 7–32 V, může sáhnout po modulu Sonoff 5V/7-32V RF.

Časté dotazy

Mohu modul připojit přímo do zásuvky 230 V?
Ano, integrovaný zdroj přijímá 90–250 V AC na svorkách L a N. Deska však nemá kryt a část zdroje je pod síťovým napětím, proto ji umístěte do izolované krabice a nepřipojujte současně další zdroj napájení.

Co potřebuji k nahrání vlastního programu?
Převodník USB na TTL s výstupem 5 V, propojku mezi IO0 a GND a Arduino IDE s nainstalovanou podporou ESP8266. Micro USB na desce slouží pouze k napájení a nahrávání přes něj nefunguje.

Lze relé ovládat jiným pinem než GPIO5?
Ano. Odstraňte rezistor R14, který spojuje GPIO5 s budičem relé, a pin Relay na liště propojte s libovolným volným GPIO.

Jakou zátěž mohu relé spínat?
Výrobce udává použití pro obvody do 250 V AC nebo 30 V DC, kontakty relé jsou podle jeho označení dimenzovány na 10 A. U indukčních zátěží, jako jsou motory nebo stykače, počítejte s rezervou a případně použijte stykač.
