EwTouch podhledový Zigbee 5,8GHz mmWave radar přítomnosti, eWelink

Detailní popis produktu

Podhledový Zigbee mmWave radar přítomnosti EwTouch MG1-5RZ je milimetrový radarový senzor určený k trvalému hlídání přítomnosti osob v místnosti. Pracuje na principu vylepšeného Dopplerova zpracování radarového signálu a vyhodnocuje fyziologické projevy člověka, takže rozpozná nejen chůzi, ale i drobné pohyby těla, dýchání a klidové setrvání na místě. Právě schopnost detekovat statickou osobu je hlavní rozdíl oproti běžným PIR pohybovým čidlům, která přestanou hlásit přítomnost, jakmile se člověk přestane hýbat.

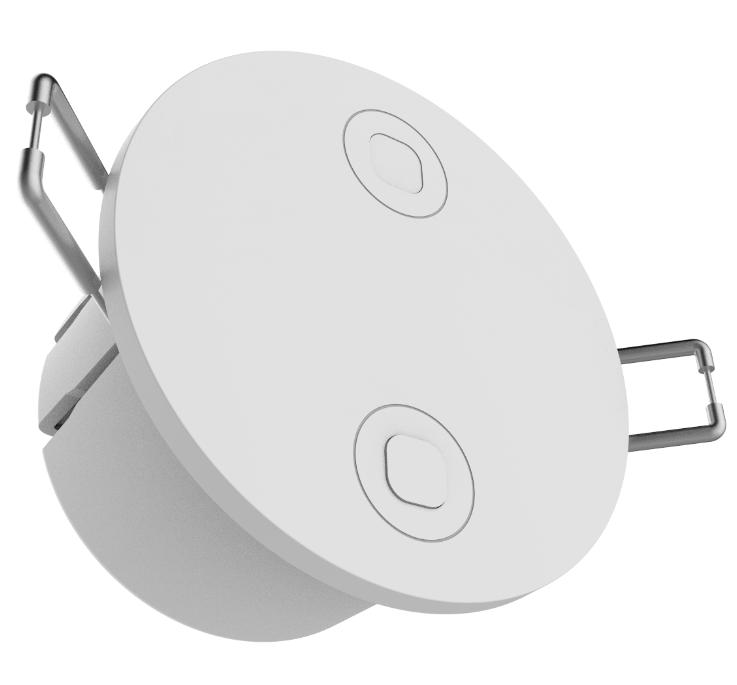

Senzor je navržen pro zápustnou montáž do sádrokartonového podhledu nebo stropu, kde zůstává nenápadný a splývá s ostatními vestavnými prvky. Napájí se přímo ze sítě 110–220 V AC dvoužilovým vodičem bez rozlišení polarity a do chytré domácnosti se připojuje bezdrátově přes Zigbee. Ovládá se v aplikaci eWeLink, kde vidíte aktuální stav (osoba přítomna / nikdo) i historii detekcí a kde nastavujete citlivost a dobu hlášení.

Detekce pohybu i statické přítomnosti pomocí mmWave radaru

Radar rozlišuje dva provozní režimy detekce. V režimu pohybu hlásí přítomnost člověka přibližně do 0,5 sekundy od okamžiku, kdy vstoupí do sledované zóny, a dokud se v ní pohybuje, hlásí přítomnost nepřetržitě. V režimu mikropohybu a klidového setrvání rozpozná i osobu, která sedí, leží nebo se pohybuje jen minimálně – zachytí drobné pohyby a dýchání a stav „osoba přítomna" udržuje po celou dobu, kdy člověk v zóně zůstává. Díky tomu se hodí do prostor, kde lidé dlouho setrvávají v klidu, například do pracoven, čekáren, ložnic nebo obývacích pokojů, a kde by PIR čidlo falešně zhaslo osvětlení. Detekce je omezena výhradně na živé osoby s biologickými projevy, takže běžné neživé předměty v místnosti detekci nespouští.

Detekční zóna a montážní výška

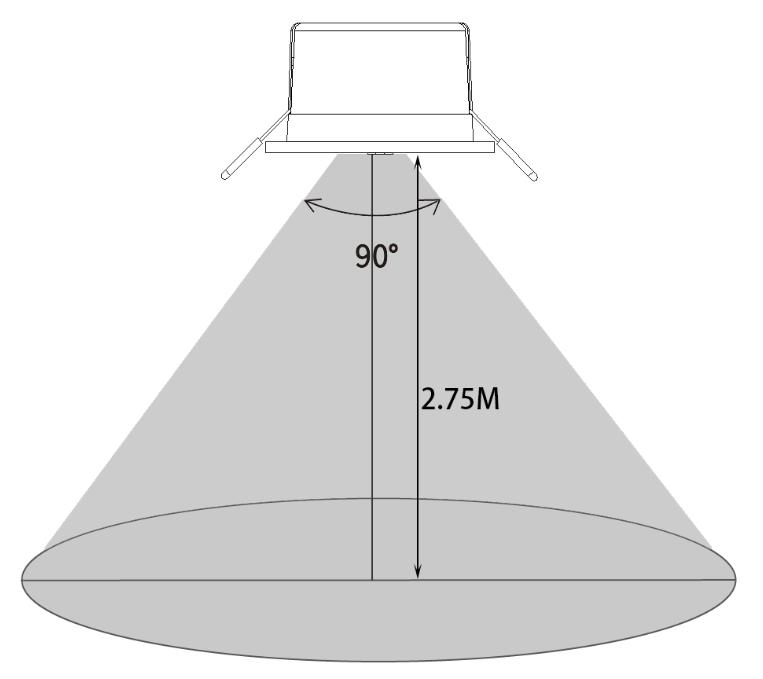

Detekční pole má tvar prostorového vějíře s horizontálním úhlem 90° a elevací 60°. Při svislé montáži směrem dolů vzniká na podlaze oválná záběrová plocha. Doporučená montážní výška je maximálně 2,75 m, s odklonem od svislice do 3°, aby hlavní lalok radaru pokryl celou požadovanou oblast a před senzorem nebyly žádné překážky. Za těchto podmínek dosahuje maximální detekční poloměr až 4 m (s tolerancí přibližně ±0,5 m podle konkrétního prostředí). Milimetrový radar navíc není ovlivněn světlem, sluncem, teplotou ani mlhou, takže funguje spolehlivě ve dne i v noci a nezáleží na osvětlení místnosti.

Nastavitelná citlivost, orientace a doba hlášení

Citlivost se nastavuje ve třech úrovních přímo v aplikaci eWeLink a přímo ovlivňuje detekční dosah. Při vysoké citlivosti je poloměr detekce 4 m, při střední 3 m a při nízké 2 m, a to jak v ose úzkého úhlu, tak v ose širokého úhlu. Toho lze využít k tomu, aby radar hlídal jen požadovanou část místnosti a nereagoval na dění za tenkou příčkou nebo v sousedním prostoru. Kromě citlivosti lze nastavit i dobu hlášení nepřítomnosti v rozsahu 1 minuta až 11 hodin 59 minut; ve výchozím stavu systém oznámí stav „nikdo" přibližně 5 minut po odchodu osoby. Delší doba prodlevy zabraňuje předčasnému zhasnutí světla při krátkém za??idnění, kratší prodleva naopak šetří energii.

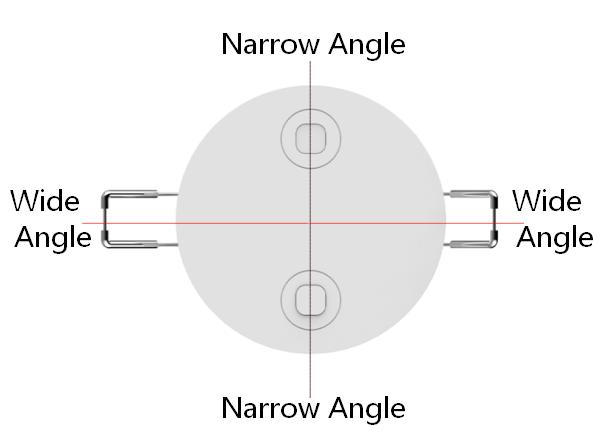

Senzor má dvě detekční osy s odlišnou charakteristikou – užší (narrow angle) ve směru podélné osy a širší (wide angle) ve směru příčné osy. Při instalaci je proto vhodné natočit radar tak, aby širší záběr směřoval podél delší strany místnosti a pokryl co největší plochu.

Instalace a připojení do sítě

Do podhledu se vyřízne standardní otvor o průměru 66–68 mm (montážní průměr tělesa je 65 mm). Napájecí vodič se vyvede z otvoru, odizoluje a připojí k dvoužilovému přívodu senzoru bez ohledu na polaritu. Těleso se pak zasune do otvoru a zajistí sklopnými pružinovými svorkami, které jej pevně přitáhnou k podhledu. Po prvním připojení k napájení je potřeba nechat modul stabilně napájený alespoň 30 sekund, aby proběhla inicializace obvodu a vyhodnocení okolního šumu.

Radar komunikuje protokolem Zigbee a do chytré domácnosti se zapojuje výhradně přes bránu ekosystému eWeLink; k párování slouží aplikace eWeLink a tlačítko na čele senzoru (podržení 5–10 s). Jako Zigbee bránu lze v tomto ekosystému využít například Sonoff Zigbee Bridge Pro, případně řídicí panel Sonoff NSPanel Pro Gen2, který kromě ovládání scén slouží i jako Zigbee hub. Radar se v aplikaci hlásí pod firmwarovým označením CK-BL702-MWS-01.

Je nutné počítat s tím, že senzor nespolupracuje s bránami Zigbee od Tuya a v době vydání není podporován ani v prostředí Zigbee2MQTT a ZHA. Pro nasazení v Home Assistantu je tedy zatím vázán na bránu a aplikaci eWeLink; přímá podpora v Zigbee2MQTT a ZHA se do budoucna očekává, ale nelze ji garantovat.

Kdy radar zachytí signál a kdy ne

Milimetrový radar prochází běžnými materiály. Bez omezení projde bavlněnými látkami a oblečením, s mírným útlumem i dřevěnými deskami, sklem, sádrokartonovými příčkami a plasty, takže v běžné domácnosti nedělá problém. Neprojde ale kovem, proto senzor nesmí být zakrytý kovovou konstrukcí ani mířit skrz kovovou překážku. Pokud jeden radar nepokryje celý prostor, lze jich do jedné oblasti umístit více – při počtu do tří kusů se vzájemně neruší, ideálně jsou-li orientovány stejným směrem.

Reálné scénáře použití

Senzor se hodí do místností, kde má osvětlení nebo vytápění reagovat na skutečnou přítomnost lidí, ne jen na pohyb. V pracovně či kanceláři udrží světlo rozsvícené i u sedícího člověka, na chodbě nebo v koupelně zajistí okamžitou reakci na příchod, v ložnici pak rozpozná i klidně ležící osobu. Jako alternativu s odlišnou technologií a nižší cenou lze zvážit sonoff senzory přítomnosti – model Sonoff SNZB-06P na pásmu 5,8 GHz, nebo přesnější 24GHz variantu Sonoff SNZB-06P24, které jsou navíc plně podporovány v Zigbee2MQTT i ZHA. EwTouch MG1-5RZ oproti nim vyniká zápustnou podhledovou konstrukcí a síťovým napájením 110–220 V AC.

Časté dotazy

Detekuje radar i nehybně sedící nebo spící osobu?
Ano. Vedle pohybu vyhodnocuje i mikropohyby a dýchání, takže hlásí přítomnost i u člověka, který jen sedí u stolu nebo leží. Právě to je hlavní výhoda mmWave radaru proti PIR čidlům.

Jaký je maximální detekční dosah?
Při nejvyšší citlivosti je detekční poloměr 4 m, při střední 3 m a při nízké 2 m, s tolerancí přibližně ±0,5 m. Údaje platí pro doporučenou montážní výšku do 2,75 m se svislou orientací dolů.

Funguje se Zigbee2MQTT nebo ZHA v Home Assistantu?
Zatím ne. V době vydání vyžaduje bránu a aplikaci eWeLink a nespolupracuje s bránami Tuya. Podpora v Zigbee2MQTT a ZHA se do budoucna očekává, ale není zaručena.

Jak velký otvor je potřeba pro montáž?
Montážní průměr tělesa je 65 mm, doporučuje se vyříznout otvor 66–68 mm. Senzor se zajistí sklopnými pružinovými svorkami a hodí se do sádrokartonových podhledů.
