Sonoff CMSH06 Zápustný stropní montážní adaptér pro senzor přítomnosti

Detailní popis produktu

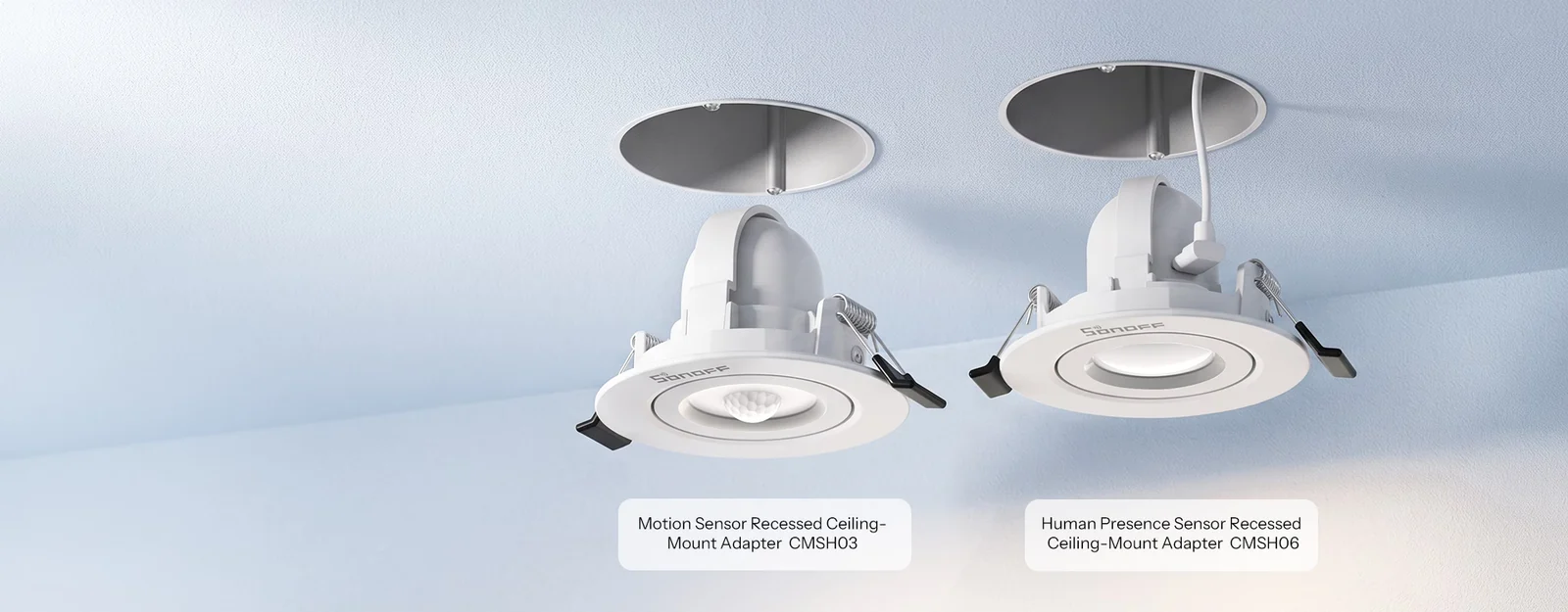

Sonoff CMSH06 je zápustný stropní montážní adaptér pro senzor přítomnosti, určený pro Zigbee senzory přítomnosti osob SONOFF SNZB-06P a SNZB-06P24. Senzor se do adaptéru vloží shora, zajistí přídržným třmenem a celek se zasune do otvoru ve stropě nebo sádrokartonovém podhledu. Z místnosti je pak vidět pouze bílý kruhový rámeček se středovou částí senzoru, který vizuálně odpovídá vestavnému bodovému svítidlu.

Senzor přítomnosti bývá v místnosti umístěn trvale na stropě a při povrchové montáži z něj vystupuje celé tělo včetně přívodního kabelu. Adaptér CMSH06 tělo senzoru i kabeláž ukryje nad úroveň podhledu, takže na stropě nezůstává žádný viditelný kabel. Senzor přitom zůstává beze změny, adaptér nevyžaduje žádné zásahy do jeho konstrukce a funkce senzoru zůstává zachována.

Zápustná montáž senzoru přítomnosti do stropu

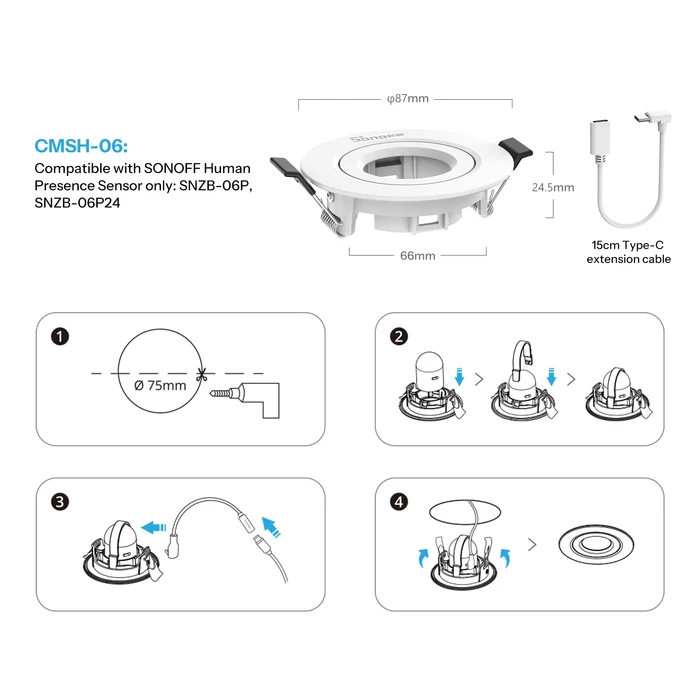

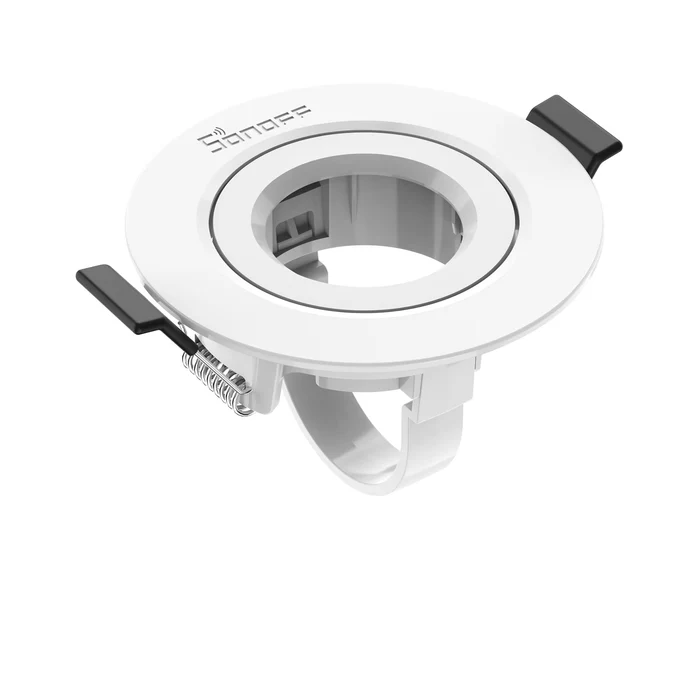

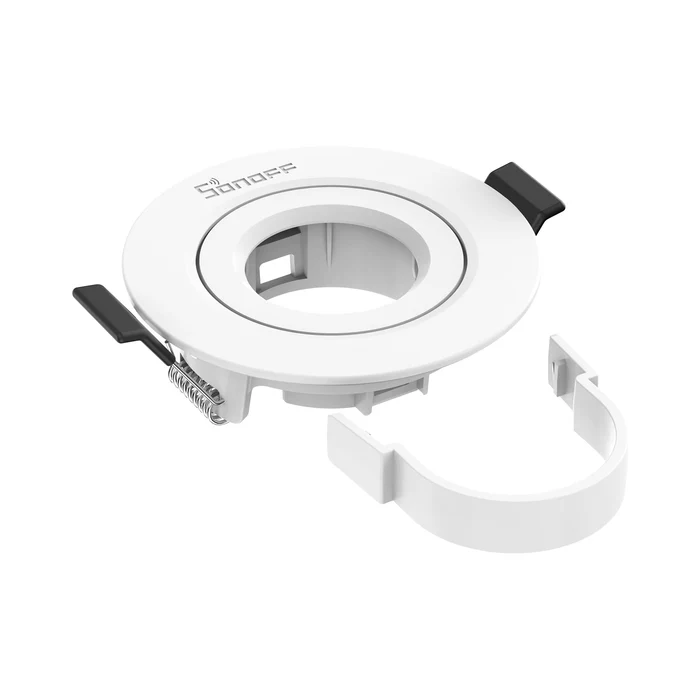

Hlavní funkcí adaptéru je usadit senzor přítomnosti téměř do roviny se stropem. Adaptér tvoří kruhový rámeček o vnějším průměru 87 mm, zapuštěná část o průměru 66 mm a přídržný třmen, který senzor v adaptéru pevně zajistí. Celková výška adaptéru je 24,5 mm. V otvoru drží dvojice pružinových příchytek na stejném principu jako vestavné bodovky, takže montáž do sádrokartonu nevyžaduje šrouby ani hmoždinky. Řešení se uplatní hlavně v interiérech se zapuštěnými svítidly v podhledu, kde by povrchově přichycený senzor s viditelným kabelem působil jako cizí prvek.

Skryté napájení přes prodlužovací kabel USB-C

Na rozdíl od adaptéru pro bateriové pohybové senzory řeší CMSH06 také napájení. Senzor přítomnosti se připojuje kabelem s konektorem USB-C a součástí řešení je prodlužovací kabel USB-C o délce 15 cm s úhlovou koncovkou. Kabel se zapojí do senzoru již usazeného v adaptéru a jeho druhý konec se propojí s napájecím kabelem vedeným v prostoru nad podhledem. Úhlová koncovka je důležitá, protože senzor je v adaptéru otočný a přímý konektor by v omezeném prostoru nad stropem překážel. Výsledkem je instalace bez viditelné kabeláže, kdy je napájení senzoru vedeno celé nad podhledem.

Zachované natočení a detekce

Zapuštění senzoru neomezuje jeho funkci. Adaptér zachovává rozsah natočení senzoru, takže detekční oblast lze i po montáži nasměrovat podle dispozice místnosti, například na sedací soupravu, pracovní stůl nebo lůžko. Rámeček zakrývá jen tělo senzoru a přesnost detekce je podle výrobce stejná jako u standardní montáže. Pro automatizace založené na přítomnosti osob to znamená, že senzor může být v interiéru nenápadný a zároveň správně orientovaný na místo, kde se lidé skutečně zdržují.

Kompatibilita: pouze SNZB-06P a SNZB-06P24

Adaptér CMSH06 je tvarově navržen výhradně pro senzory přítomnosti SONOFF. Pasuje na Sonoff SNZB-06P senzor lidské přítomnosti s radarem 5,8 GHz i na Sonoff SNZB-06P24 SenseGuard Presence Core s radarem 24 GHz. Adaptér je čistě mechanické příslušenství bez elektroniky, Zigbee komunikace ani nastavení senzoru se jeho použitím nemění. Pohybové senzory SNZB-03P a SNZB-03PR2 mají jiný tvar těla a jsou určeny pro samostatnou variantu adaptéru Sonoff CMSH03, s modelem CMSH06 je kombinovat nelze.

Instalace do podhledu

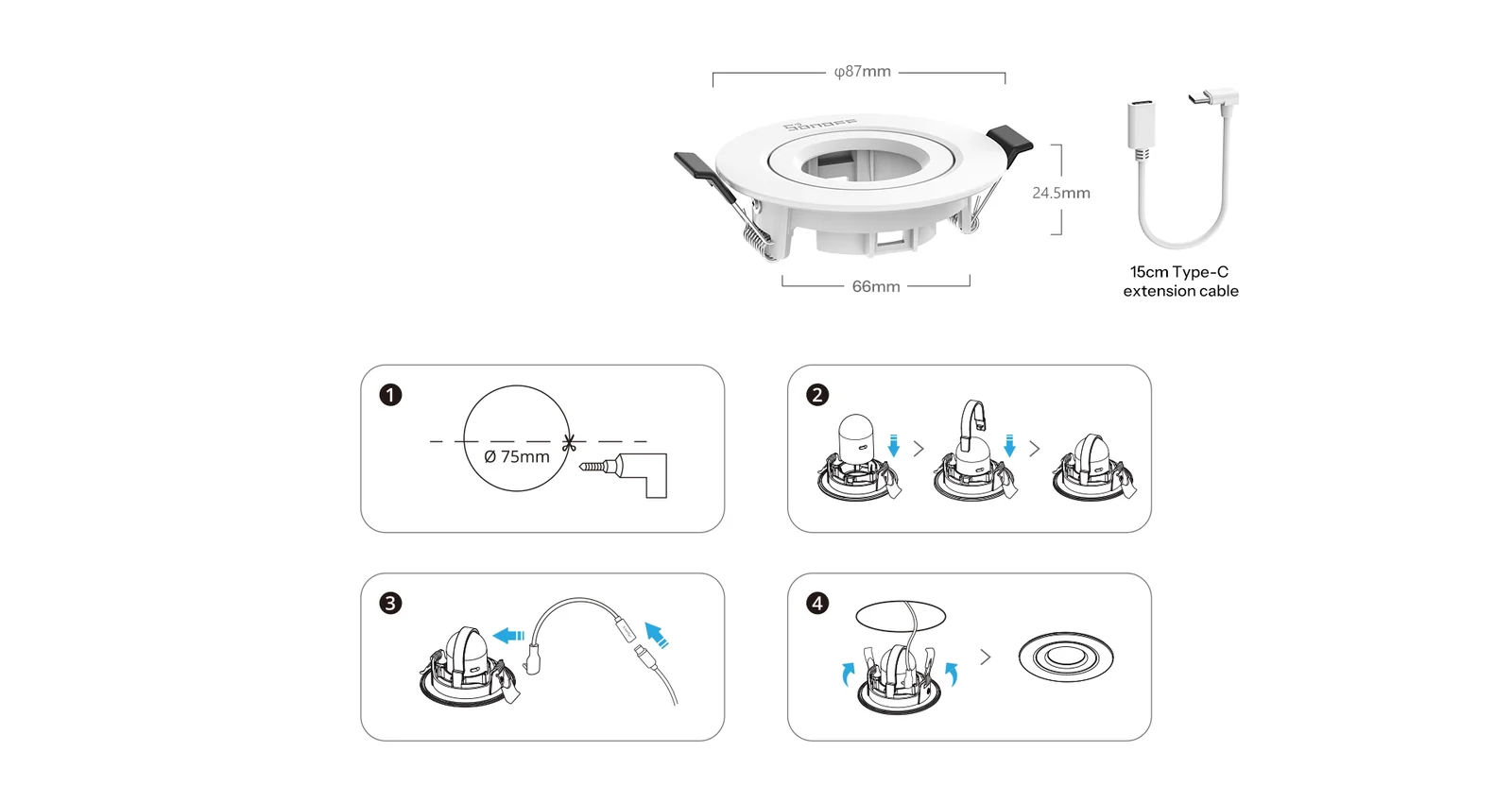

Montáž probíhá ve čtyřech krocích. Nejprve se do stropu vyřízne kruhový otvor o průměru 75 mm, ideálně korunkovým vrtákem na sádrokarton. Poté se senzor shora vloží do adaptéru a zajistí přídržným třmenem. Do senzoru se zapojí prodlužovací kabel USB-C a propojí se s napájením připraveným nad podhledem. Nakonec se pružinové příchytky ohnou nahoru, celek se zasune do otvoru a příchytky se po uvolnění zapřou o horní stranu podhledu. Před montáží doporučujeme senzor spárovat se Zigbee bránou a ověřit jeho funkci, protože po zapuštění je přístup k senzoru složitější.

Použití v praxi

Senzor přítomnosti na rozdíl od běžného PIR čidla detekuje i osoby, které se téměř nehýbou, například při čtení, práci u počítače nebo sledování televize. Typickým nasazením zápustné montáže jsou proto obývací pokoje, pracovny, kanceláře a zasedací místnosti, kde má světlo zůstat rozsvícené po celou dobu pobytu a zhasnout až po odchodu. Senzor může zároveň řídit vytápění, klimatizaci nebo scény v aplikaci eWeLink, Home Assistant či jiném Zigbee systému. Pro chodby a průchozí prostory, kde stačí detekce pohybu, je jednodušší volbou bateriový senzor SNZB-03P s adaptérem CMSH03.

Časté dotazy

Jak velký otvor je potřeba vyříznout do stropu?
Adaptér se instaluje do kruhového otvoru o průměru 75 mm. Viditelný rámeček má průměr 87 mm, takže okraje otvoru bezpečně zakryje.

Jak se k zapuštěnému senzoru přivede napájení?
Senzor se napájí kabelem s konektorem USB-C. Prodlužovací kabel USB-C o délce 15 cm se zapojí do senzoru v adaptéru a propojí s napájením vedeným nad podhledem, takže na stropě není vidět žádný kabel.

Lze adaptér použít s pohybovým senzorem SNZB-03P?
Ne. Model CMSH06 je určen pouze pro senzory přítomnosti SNZB-06P a SNZB-06P24. Pro pohybové senzory SNZB-03P a SNZB-03PR2 slouží samostatný adaptér Sonoff CMSH03.

Ovlivní zapuštění přesnost detekce?
Podle výrobce si senzor zachovává stejnou přesnost detekce jako při standardní montáži. Možnost natočení senzoru zůstává zachována, detekční oblast lze tedy nasměrovat i po instalaci.
