Kabelový ZigBee Sensor Teploty pro eWelink a Home Assistant

Detailní popis produktu

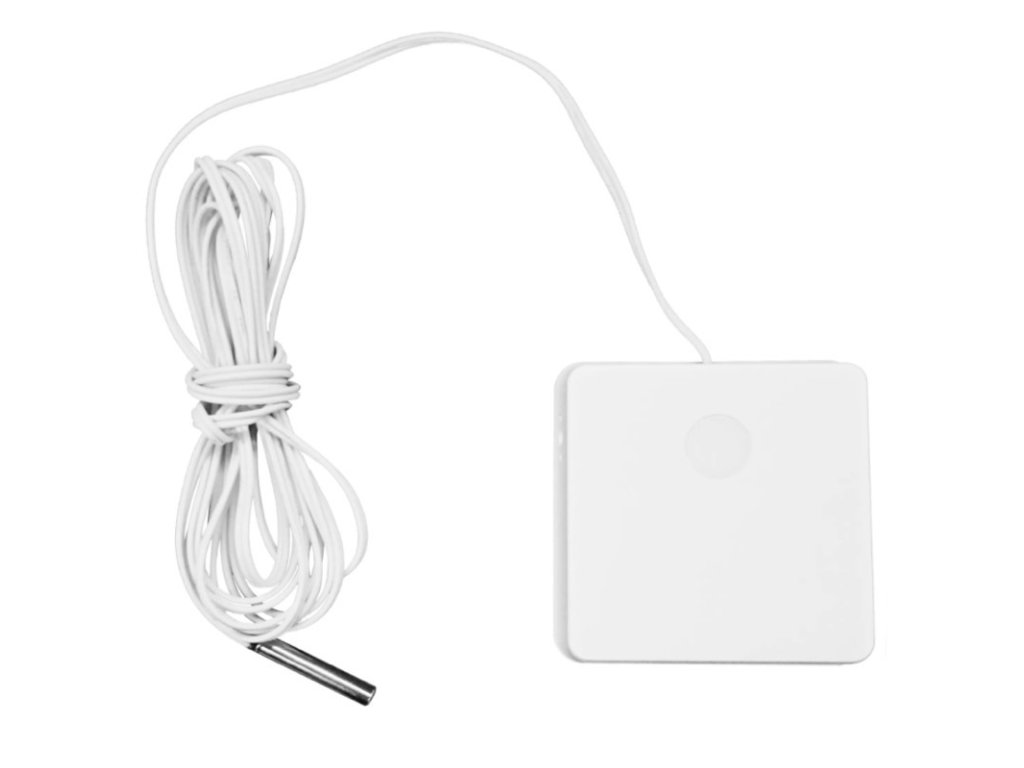

Kabelový Zigbee senzor teploty je bateriový teploměr s externí vodotěsnou sondou na 2 m dlouhém kabelu. Elektronika s bateriemi a rádiovým modulem zůstává v malé krabičce o rozměrech 60 x 60 x 18 mm, zatímco sonda měří teplotu přímo v místě, kam by se běžné čidlo nevešlo nebo kde by nevydrželo, například ve vodě, v lednici nebo na potrubí. Sonda měří v rozsahu -55 °C až +125 °C.

Senzor komunikuje standardem Zigbee 3.0 v pásmu 2,4 GHz. Nejde o WiFi zařízení, pro provoz proto potřebuje Zigbee bránu nebo koordinátor. V aplikaci eWeLink funguje přes kompatibilní brány Sonoff, v systému Home Assistant je plně podporován přes Zigbee2MQTT. Naměřenou teplotu lze sledovat v aplikaci, procházet v historii a používat jako spouštěč automatizací, třeba pro zapnutí ohřevu, ventilátoru nebo odeslání upozornění.

Vodotěsná teplotní sonda na 2 m kabelu

Hlavní rozdíl oproti běžným pokojovým senzorům je oddělení měřicího prvku od těla zařízení. Teplotní čidlo je umístěné na konci kabelu a je vodotěsné, takže ho lze ponořit do kapaliny, vložit do nádoby nebo přiložit k povrchu, jehož teplotu potřebujete sledovat. Kabel o délce 2 m umožňuje umístit krabičku s bateriemi na suché a přístupné místo, kde se snadno mění baterie a kde má rádiový signál lepší podmínky. Rozsah -55 °C až +125 °C pokrývá mrazicí boxy stejně jako horkou vodu v zásobníku nebo v topném okruhu.

Vodotěsná je pouze sonda. Krabička s elektronikou vodotěsná není a je určena do interiéru, její provozní teplota je -20 °C až +60 °C a provozní vlhkost 0 až 95 % RH bez kondenzace. Pokud má být krabička ve vlhkém prostředí, například v technické místnosti u bazénu, je vhodné ji uložit do vodotěsné instalační krabice a ven vyvést jen kabel se sondou. Zadní stěna krabičky je odnímatelná a připevňuje se oboustrannou lepicí páskou nebo šrouby, které nejsou součástí balení.

Zigbee 3.0 a nízká spotřeba energie

Zigbee je bezdrátový protokol určený pro senzory a prvky chytré domácnosti. Pracuje s výrazně nižší spotřebou než WiFi a nezatěžuje domácí router, protože zařízení komunikují se samostatnou Zigbee bránou. Síť Zigbee je typu mesh: trvale napájená zařízení, například Zigbee zásuvky nebo žárovky, přeposílají signál dalším prvkům a prodlužují tak dosah sítě. Bateriový senzor sám signál nepřeposílá, může se ale připojit přes nejbližší takový prvek, takže nemusí být v přímém dosahu brány. Referenční dosah v interiéru je 10 až 30 m, skutečná hodnota závisí na stavebních materiálech a rušení.

Senzor napájejí dvě baterie AAA s provozním napětím 2,3 až 3,3 V. Průměrný provozní proud je 5 µA a klidový proud nižší než 3 µA. Takto nízký odběr znamená, že senzor může dlouhodobě pracovat bez údržby a bez nutnosti přivádět k místu měření napájení.

Kabelový Zigbee senzor teploty v aplikaci eWeLink

Pro připojení do eWeLink je potřeba Zigbee brána Sonoff. Funkčnost je ověřená s bránami Sonoff ZigBee Bridge PRO a Sonoff Bridge MAX i s ovládacími panely Sonoff NSPanel Pro a Sonoff NSPanel Pro Gen2, které zároveň fungují jako Zigbee brána. Senzor pracuje také s původní Sonoff ZigBee Bridge.

Aplikace eWeLink zobrazuje senzor jako zařízení typu teplota a vlhkost a vlhkost ukazuje trvale 0 %. Nejde o závadu, sonda na kabelu měří pouze teplotu. Naměřené hodnoty se ukládají do cloudu eWeLink, takže je možné kdykoliv zpětně zobrazit historii a grafy. Automatizace lze v eWeLink nastavit pouze pro teploty v rozsahu -20 °C až +60 °C, přestože sonda měří až do +125 °C. Toto omezení je dané aplikací, pro scénáře s vyšší teplotou je proto vhodnější Home Assistant.

Integrace do Home Assistant přes Zigbee2MQTT

V Home Assistant je senzor vyzkoušený se Zigbee koordinátorem, například Sonoff USB ZBDongle, a doplňkem Zigbee2MQTT, kde je plně podporovaný. Zigbee2MQTT jej rozpozná jako model THS317-ET a zpřístupní teplotu ve °C, stav baterie v procentech a napětí baterie v mV. Stav baterie se po spárování může zobrazit až za 24 hodin. V nastavení zařízení lze teplotu korigovat pevným offsetem a zvolit počet desetinných míst od 0 do 3. Automatizace v Home Assistant nemají omezení rozsahu jako eWeLink, takže lze využít celý měřicí rozsah sondy.

Kde se kabelový senzor teploty uplatní

• Bazén a vířivka: sonda sleduje teplotu vody a na základě naměřené hodnoty lze spínat ohřev nebo filtraci. Krabička zůstává v suché technické místnosti.
• Lednice a mrazák: sonda je uvnitř spotřebiče, krabička mimo něj. Při nežádoucím oteplení aplikace odešle upozornění.
• Akvárium: vodotěsná sonda ve vodě hlídá stabilní teplotu a umožňuje reagovat na poruchu topítka.
• Zásobník teplé vody a topný okruh: sonda přiložená k zásobníku nebo potrubí sleduje teplotu vody. Pro automatizace nad 60 °C použijte Home Assistant.

Pokud potřebujete senzor, jehož tělo vydrží venkovní prostředí, nebo chcete teplotu vidět přímo na místě, je alternativou Sonoff SNZB-02LD s krytím IP65, LCD displejem a nerezovou sondou o délce 1,5 m s rozsahem -40 °C až +115 °C. Tento kabelový senzor naopak nabízí delší kabel a širší rozsah měření, je však bez displeje a jeho krabička je určena do interiéru.

Časté dotazy

Proč aplikace eWeLink ukazuje vlhkost 0 %?
eWeLink senzor zařazuje jako zařízení typu teplota a vlhkost. Sonda na kabelu ale měří pouze teplotu, proto je hodnota vlhkosti vždy 0 %. Nejde o chybu senzoru.

Potřebuji k senzoru bránu?
Ano, senzor komunikuje přes Zigbee a k WiFi se nepřipojuje. Pro eWeLink je potřeba kompatibilní Zigbee brána Sonoff nebo panel NSPanel Pro, pro Home Assistant Zigbee koordinátor se Zigbee2MQTT.

Se kterými branami Sonoff senzor funguje?
Senzor je ověřený s bránami Sonoff ZigBee Bridge PRO, Sonoff Bridge MAX a původní Sonoff ZigBee Bridge. Jako brána poslouží také ovládací panely Sonoff NSPanel Pro a NSPanel Pro Gen2.

Může být senzor venku nebo ve vodě?
Sonda je vodotěsná a může být ponořená ve vodě. Krabička s elektronikou vodotěsná není a je určena do interiéru s provozní teplotou -20 °C až +60 °C a vlhkostí bez kondenzace. Ve vlhkém prostředí ji uložte do vodotěsné instalační krabice.
