Shelly 4-Channel Decoupler 230V - modul pro propojení AC vypínačů s DC zařízeními

Kód: 110563

Neohodnoceno

Značka: Shelly

189 Kč 156 Kč bez DPH

Můžeme doručit do: 24.11.2025 Možnosti doručení

Shelly 4-Channel Decoupler 230V převádí až čtyři AC signály na DC spouštěče. Bezpečně propojí 230V vypínače, relé a senzory s DC vstupy chytrých zařízení Shelly.

Detailní informace

Doručení do druhého dne

na jakékoliv místo

DOPRAVA ZDARMA

nad 3000 Kč

Přes 3000 výdejních míst

po celé ČR

Zobrazit všechny související produkty

Detailní popis produktu

Shelly 4-Channel Decoupler 230V je vícekanálový AC–DC modul navržený pro bezpečné propojení až čtyř samostatných AC vypínačů, relé nebo senzorů s DC vstupy chytrých zařízení Shelly. Díky použití optočlenu (optocoupler) poskytuje galvanickou izolaci a chrání připojené komponenty před vysokým napětím.

Každý ze čtyř kanálů převádí 230V AC signál na nízkonapěťový DC trigger (max. 2,4 mA?), takže lze jednoduše přenášet ovládací impulsy do zařízení jako Shelly Plus RGBW PM, Shelly Pro RGBWW PM, Shelly Plus Uni nebo Shelly Plus Add-on. Modul výrazně usnadňuje modernizace a integrace tam, kde se používá více vypínačů nebo senzorů najednou.

Hlavní vlastnosti

Čtyři nezávislé kanály – jeden modul obslouží 4 AC vstupy a 4 DC výstupy.
Bezpečné galvanické oddělení – ochrana pomocí optočlenu.
AC › DC konverze – převádí 230V~ signál na bezpečný DC spouštěč.
Rozšířené použití – napojení více vypínačů, senzorů, relé nebo externích ovladačů.
Vhodný pro větší instalace – více světelných okruhů, více DC vstupů, více zón.
Nízká spotřeba – méně než 0,6 W.
Kompaktní rozměry – 44 × 34 × 7 mm.

Typické použití

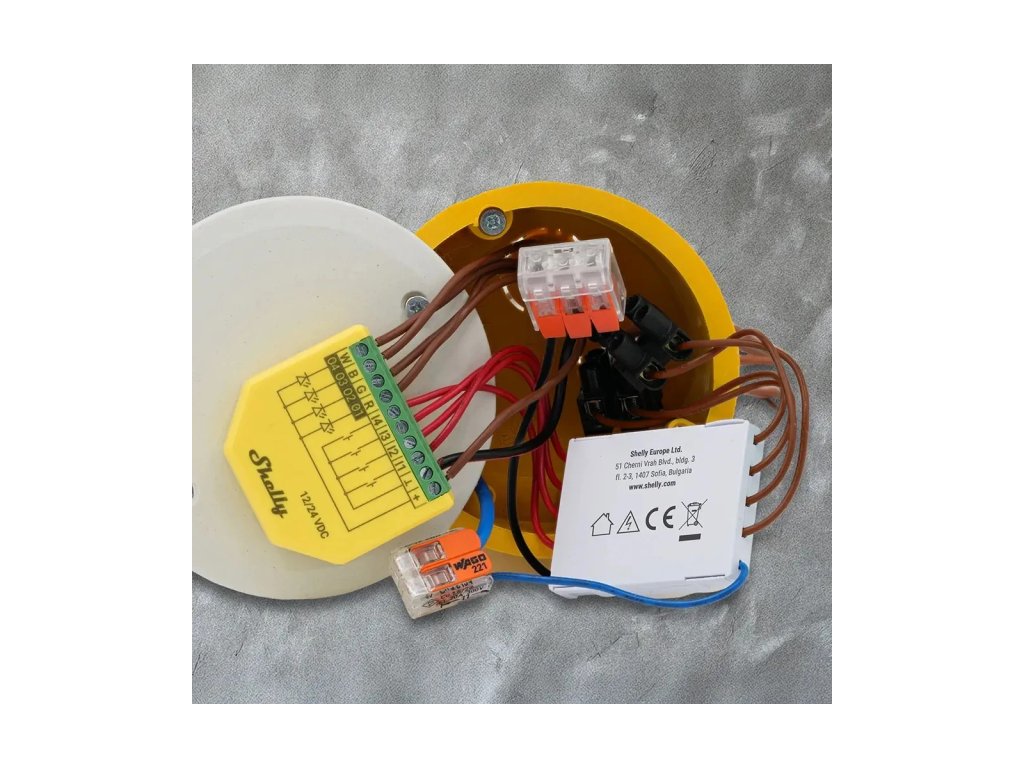

Propojení až čtyř tradičních 230V vypínačů s DC logikou chytré domácnosti.
Integrace více AC senzorů – PIR, MW, světelné senzory, IR čidla.
Napojení signálů z jiných systémů s relé výstupy (AC) do DC vstupů Shelly.
Ovládání LED scén, RGBW instalací nebo více funkcí přes jeden modul.
Jednoduché rozšíření automatizace bez přepojování elektroinstalace.

Zapojení

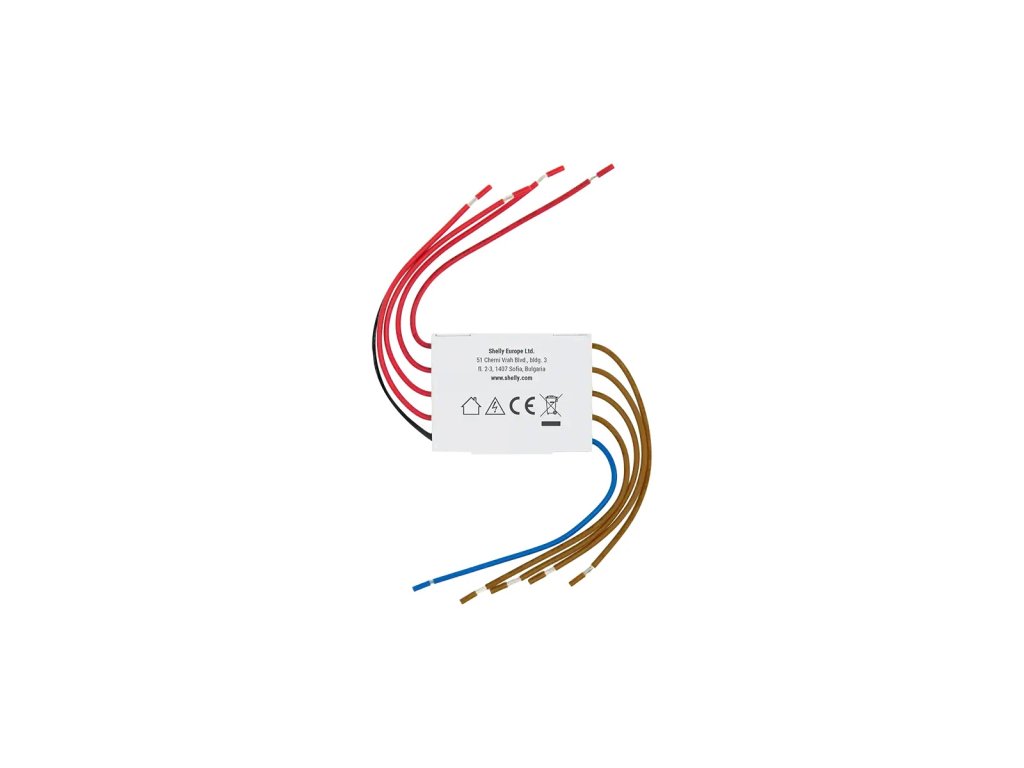

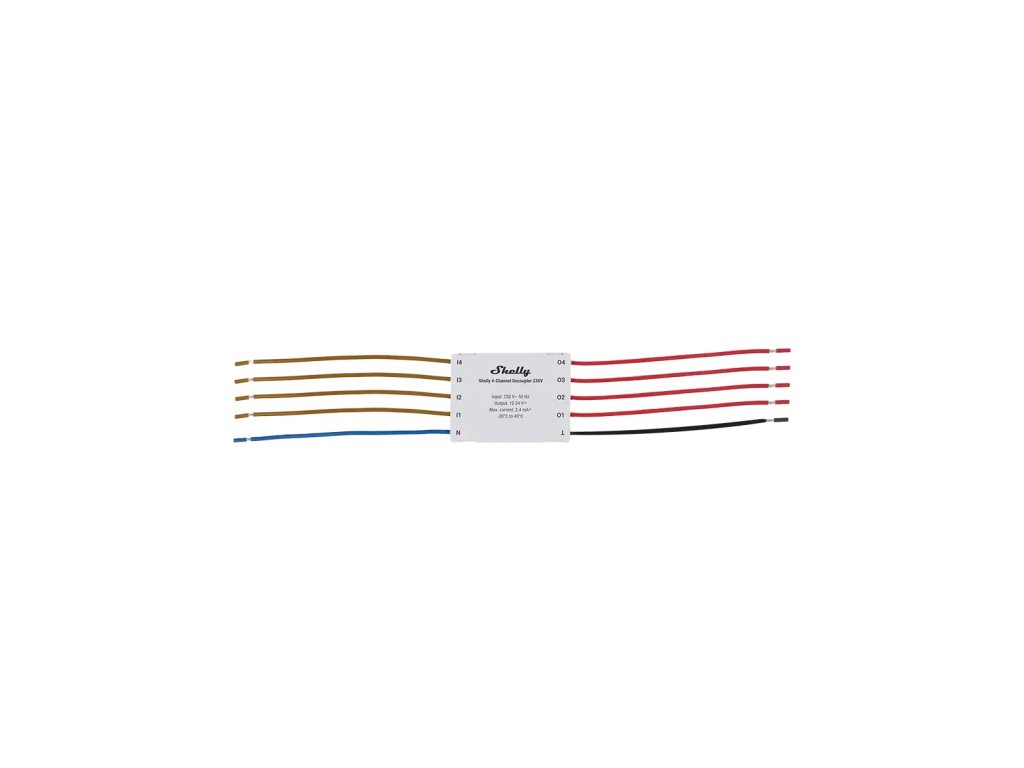

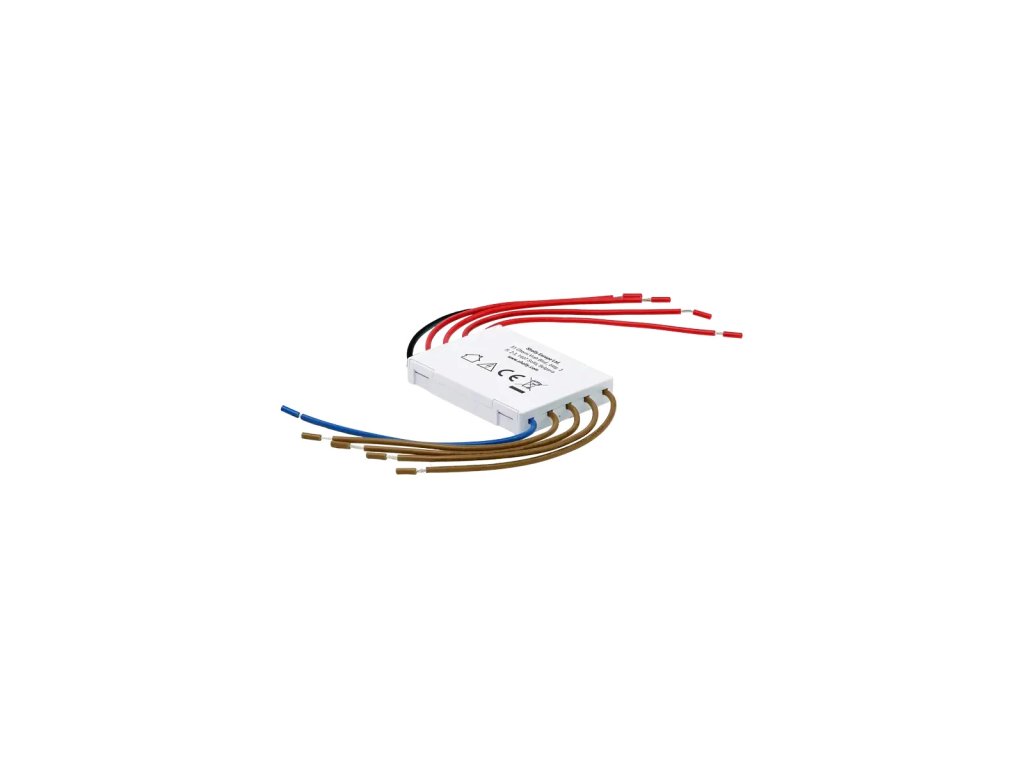

Shelly 4-Channel Decoupler používá barevně označené vodiče pro každou funkci:

AC vstupy – hnědé vodiče I1, I2, I3, I4 + modrá (N)
DC výstupy – červené O1–O4 + černá (?, GND)

DC výstupy se zapojují do vstupních svorek zařízení Shelly podle požadované funkce (IN1–IN4, I1–I4 apod.).

Technické parametry

Model	Shelly 4-Channel Decoupler 230V
Vstup	230V~ 50 Hz
Kanály	4 nezávislé AC › DC konverzní kanály
Výstupní proud	max. 2,4 mA DC na kanál
Spotřeba	< 0,6 W
Rozměry	44 × 34 × 7 mm
Hmotnost	25 g
Délka vodičů	80 mm (5 mm odizolování)
Provozní teplota	0 až 40 °C
Vlhkost	30–70 % RH
Max. nadmořská výška	2000 m
Barva	Bílá (verze 230V)
Kompatibilita	Shelly Plus RGBW PM, Pro RGBWW PM, Plus Uni, Plus Add-on

Obsah balení

Shelly 4-Channel Decoupler 230V
Připojovací vodiče
Dokumentace

Proč zvolit Shelly 4-Channel Decoupler 230V

Pokud potřebujete propojit více AC ovládacích prvků s DC vstupy chytré domácnosti, 4-Channel Decoupler je ideálním řešením. Umožní bezpečné oddělení obvodů, podporuje komplexní automatizace a poskytuje čtyři plnohodnotné konverzní kanály v jednom kompaktním modulu. Perfektní volba pro větší instalace a profesionální řešení.
