Shelly Plus Add-On přídavný senzorový adaptér

Detailní popis produktu

Shelly Plus Add-On je přídavný senzorový adaptér, který z běžného spínacího nebo stmívacího modulu Shelly udělá zařízení schopné měřit teplotu, vlhkost, napětí nebo stav kontaktu. Adaptér se nasadí přímo na kompatibilní modul Shelly Plus, Gen3 nebo Gen4 a propojí se s ním konektorem, bez další kabeláže. Naměřené hodnoty se pak objeví v aplikaci i ve webovém rozhraní modulu a lze je použít v automatizacích, scénách a skriptech.

Hlavní výhodou je galvanické oddělení. Svorky pro čidla jsou elektricky izolované od síťového napětí, se kterým pracuje relé, takže k modulu instalovanému v krabici za vypínačem můžete bezpečně připojit nízkonapěťová čidla. Bez Add-Onu by připojení teplotního čidla k síťovému modulu vyžadovalo samostatné zařízení se zvláštním napájením.

Jak se Shelly Plus Add-On připojuje k modulu

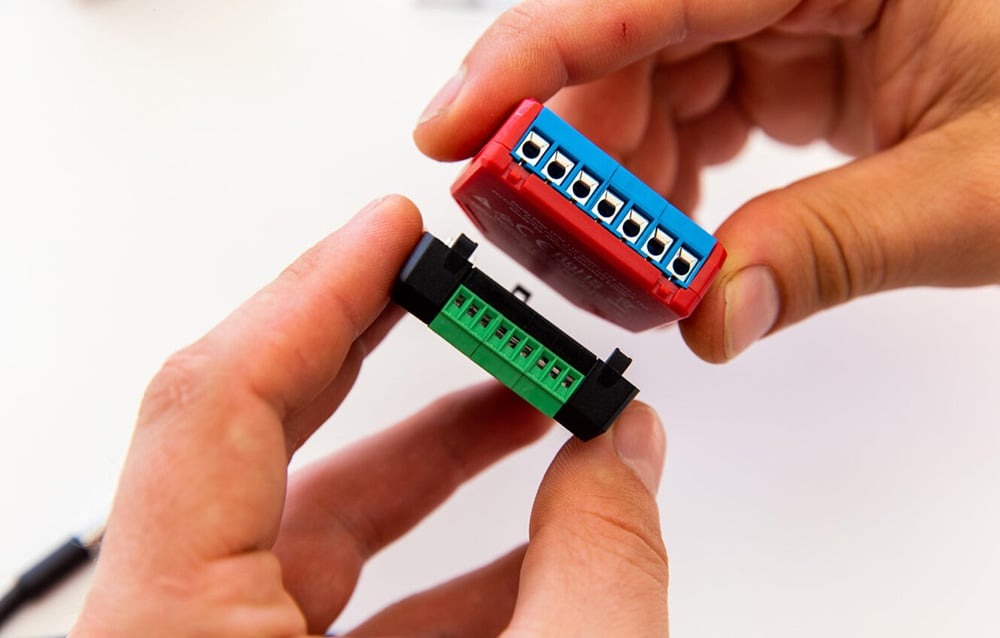

Add-On komunikuje s hostitelským modulem přes proprietární sériové rozhraní Shelly. Mechanicky se k modulu nacvakne pomocí dvou západek a konektor zároveň zajistí napájení 3,3 V DC i přenos dat. Spotřeba samotného adaptéru bez připojených čidel je nižší než 0,5 W. Po nasazení se v nastavení modulu aktivuje příslušenství Add-On a vyberou se typy připojených čidel. Celý celek zůstává kompaktní a vejde se do hluboké instalační krabice nebo do rozvaděče.

Měření teploty a vlhkosti přes sběrnici 1-Wire

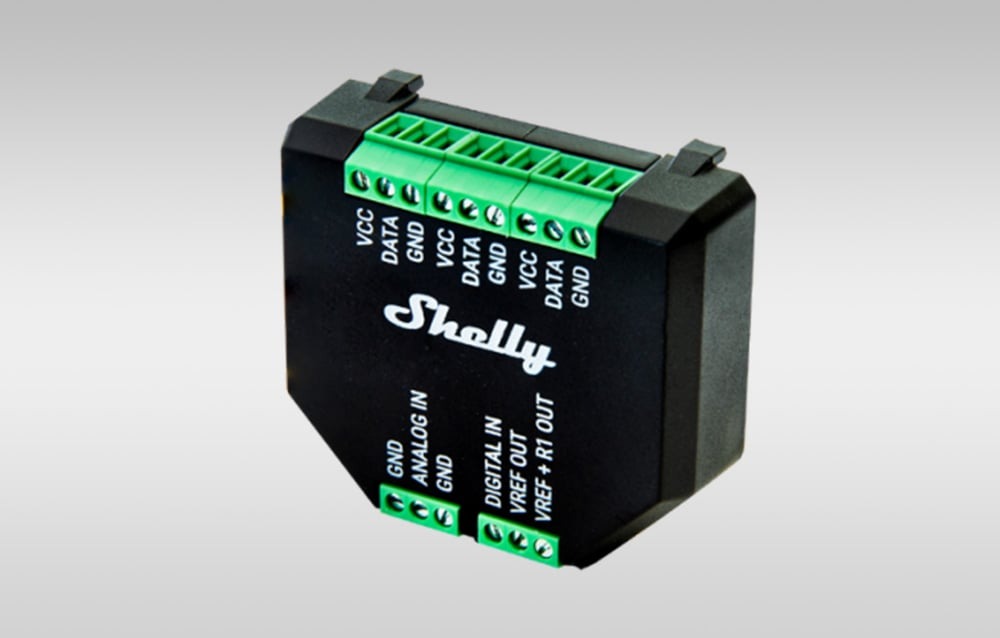

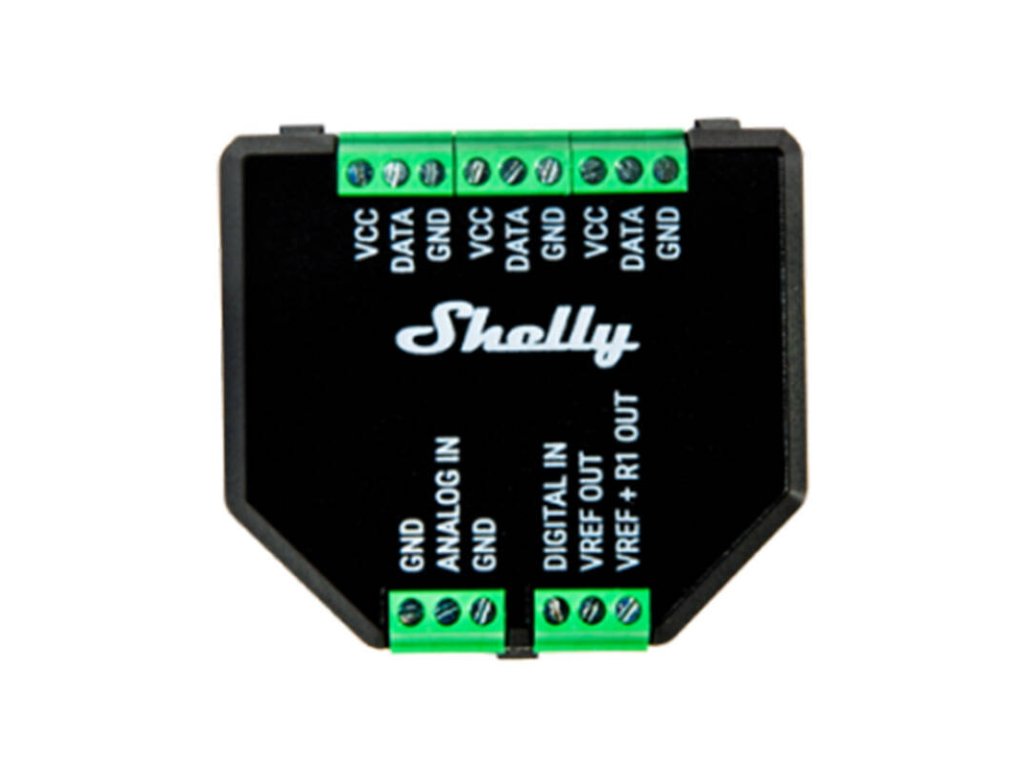

Horní část adaptéru tvoří trojice svorek VCC, DATA a GND, které jsou propojené na jednu společnou sběrnici 1-Wire. Na ni lze připojit až pět digitálních teplotních čidel DS18B20 nebo jedno čidlo DHT22, které měří teplotu i relativní vlhkost. Každé čidlo DS18B20 má vlastní jedinečnou adresu, takže modul rozliší jednotlivé hodnoty a v aplikaci je zobrazí odděleně. Tři sady svorek slouží jen k pohodlnému připojení více čidel bez nutnosti spojovat vodiče mimo adaptér.

Využití je široké: měření teploty v akváriu a zároveň v místnosti, hlídání teploty vody v bojleru, výstupní a vratné vody topného okruhu nebo venkovní teploty. Pro tyto účely jsou vhodná čidla s kabelem odpovídající délky, například teplotní senzor Shelly DS18B20 s 3m kabelem pro běžné vzdálenosti, nebo teplotní senzor DS18B20 s 10m kabelem tam, kde je měřené místo daleko od modulu. Přesnost měření teploty a vlhkosti je dána použitým čidlem.

Analogový vstup a měření napětí 0 až 10 V

Analogový vstup ANALOG IN měří napětí v rozsahu 0 až 10 V s přesností lepší než ±5 %. Hodnotu lze v modulu zobrazit jako napětí (voltmetr) nebo jako procento rozsahu 0 až 100 %. Práh hlášení změny je nastavitelný, výchozí hodnota je 0,1 V u voltmetru a 1 % u procentního rozsahu. Díky tomu lze připojit čidla s analogovým výstupem, jako jsou kapacitní snímače hladiny kapaliny, čidla půdní vlhkosti, ultrazvukové snímače vzdálenosti nebo zvukové detektory.

Pro pasivní prvky, které samy žádné napětí nevytvářejí, slouží výstupy VREF OUT a VREF + R1 OUT. Druhý z nich je připojený přes vnitřní rezistor 10 kΩ, takže s fotorezistorem nebo NTC termistorem (10 kΩ, β = 4000 K) vytvoří napěťový dělič bez dalších součástek. Tak lze například měřit intenzitu osvětlení a podle ní rozsvěcet světla nebo stahovat žaluzie.

Digitální vstup pro kontakty a binární senzory

Digitální vstup DIGITAL IN vyhodnocuje dva stavy. Za aktivní považuje napětí v rozsahu od −15 V do 0,5 V, za neaktivní napětí od 2,5 V do 15 V, a logiku lze v nastavení invertovat. Prakticky to znamená, že stačí připojit bezpotenciálový kontakt mezi vstup a GND. Typickým příkladem je jazýčkový kontakt na garážových vratech, který hlásí, zda jsou vrata otevřená nebo zavřená, nebo PIR čidlo pohybu pro automatické rozsvícení světla v méně používaných prostorách.

Kompatibilní moduly Shelly

Shelly Plus Add-On funguje s moduly řady Shelly Plus (Plus 1, Plus 1PM, Plus 2PM, Plus i4, Plus i4DC, Plus 0-10V Dimmer, Plus RGBW PM a jejich UL verze), s moduly Gen3 (Shelly 1 Gen3, 1PM Gen3, 2PM Gen3, Shutter, i4 Gen3, DALI Dimmer Gen3, Dimmer 0/1-10V PM Gen3 a EM Gen3) a s moduly Gen4, konkrétně Shelly 1 Gen4, Shelly 1PM Gen4 a Shelly 2PM Gen4. Moduly řady Mini Add-On nepodporují.

Kombinace s dvoukanálovým modulem 2PM dává smysl například u markýzy, kterou lze podle větrného čidla automaticky zatáhnout. S jednokanálovým relé lze podle čidla půdní vlhkosti spínat zavlažování jen tehdy, když je půda opravdu suchá.

Časté dotazy

Je potřeba Add-On napájet samostatným zdrojem?
Ne. Adaptér odebírá napájení 3,3 V DC z hostitelského modulu Shelly přes konektor, kterým je k modulu připojený. Výstup VCC pro čidla dodává proud až 10 mA.

Mohu připojit čidla DS18B20 a DHT22 současně?
Na sběrnici 1-Wire lze připojit buď až 5 čidel DS18B20, nebo jedno čidlo DHT22. Analogový a digitální vstup lze přitom využívat nezávisle na sběrnici 1-Wire.

Funguje Add-On s modulem Shelly Mini?
Ne, moduly řady Mini nemají rozhraní pro připojení Add-Onu. Je nutné použít plnohodnotný modul Shelly Plus, Gen3 nebo Gen4 z výše uvedeného seznamu.

Jsou teplotní čidla součástí balení?
Ne, Add-On se dodává bez čidel. Čidla DS18B20 je potřeba objednat samostatně v délce kabelu odpovídající vaší instalaci.

Technické parametry

Obsah balení

Shelly Plus Add-On. Teplotní čidla nejsou součástí balení.
