Shelly BLU TRV Single Pack + BLU Gateway Gen3 - termostatická radiátorová hlavice s bránou

Detailní popis produktu

Shelly BLU TRV Single Pack + BLU Gateway Gen3 je sada určená k převedení jednoho radiátoru na samostatně řízenou topnou zónu. Hlavice nahrazuje mechanickou termostatickou hlavici na ventilu: obsahuje motorický pohon, který plynule mění zdvih ventilu, a vlastní teplotní čidlo, podle jehož hodnot udržuje nastavenou teplotu v místnosti. Model SBTR-001AEU se montuje na běžný závit M30 × 1,5, případně přes dodávaný adaptér na další typy ventilů, a napájí jej dva články AA 1,5 V s odhadovanou výdrží až dva roky.

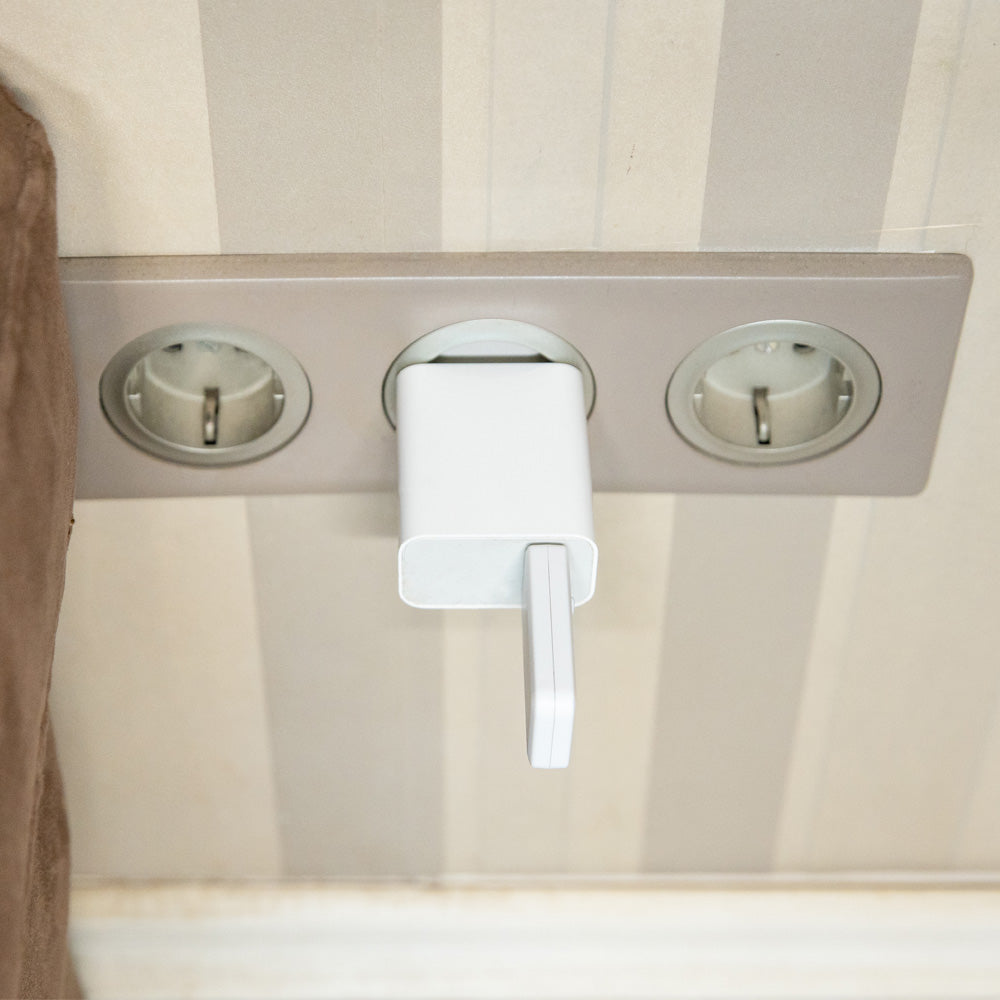

Druhou částí sady je brána Shelly BLU Gateway Gen3 v podobě USB-A donglu, který se zasune do libovolného USB napájecího zdroje. Brána zachytává bezdrátovou komunikaci hlavice a přenáší ji do domácí sítě Wi-Fi, čímž zpřístupní hlavici aplikaci Shelly Smart Control, vzdálenému ovládání přes cloud i integracím do dalších systémů chytré domácnosti. K jedné bráně lze spárovat až pět hlavic BLU TRV, takže sada tvoří základ, který lze později rozšířit o další místnosti pouhým dokoupením hlavic.

Jak Shelly BLU TRV řídí teplotu

Hlavice pracuje jako uzavřená regulační smyčka: měří teplotu vlastním čidlem, porovnává ji s požadovanou hodnotou a podle odchylky otevírá nebo přivírá ventil. Nejde tedy o pouhé přepínání mezi otevřeno a zavřeno, ale o průběžnou regulaci průtoku, která omezuje překmity teploty. Regulační algoritmus navíc reaguje na rychlý pokles teploty a otevře ventil s předstihem, aby teplota neklesla pod cílovou hodnotu – typicky při vyvětrání nebo ochlazení v noci. Po nasazení hlavice na základnu proběhne automaticky kalibrace, při které pohon zjistí krajní polohy konkrétního ventilu; teprve po ní zná zdvih a může regulovat přesně. Praktický přínos oproti mechanické hlavici spočívá v tom, že teplotu lze nastavit s krokem 0,1 °C, měnit ji vzdáleně a hlavně ji řídit v čase, nikoli ji nastavit jednou za sezónu.

Ovládání knoflíkem a LED displej

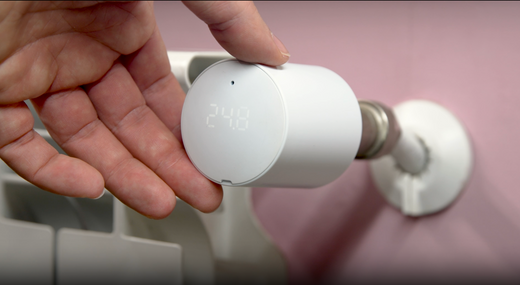

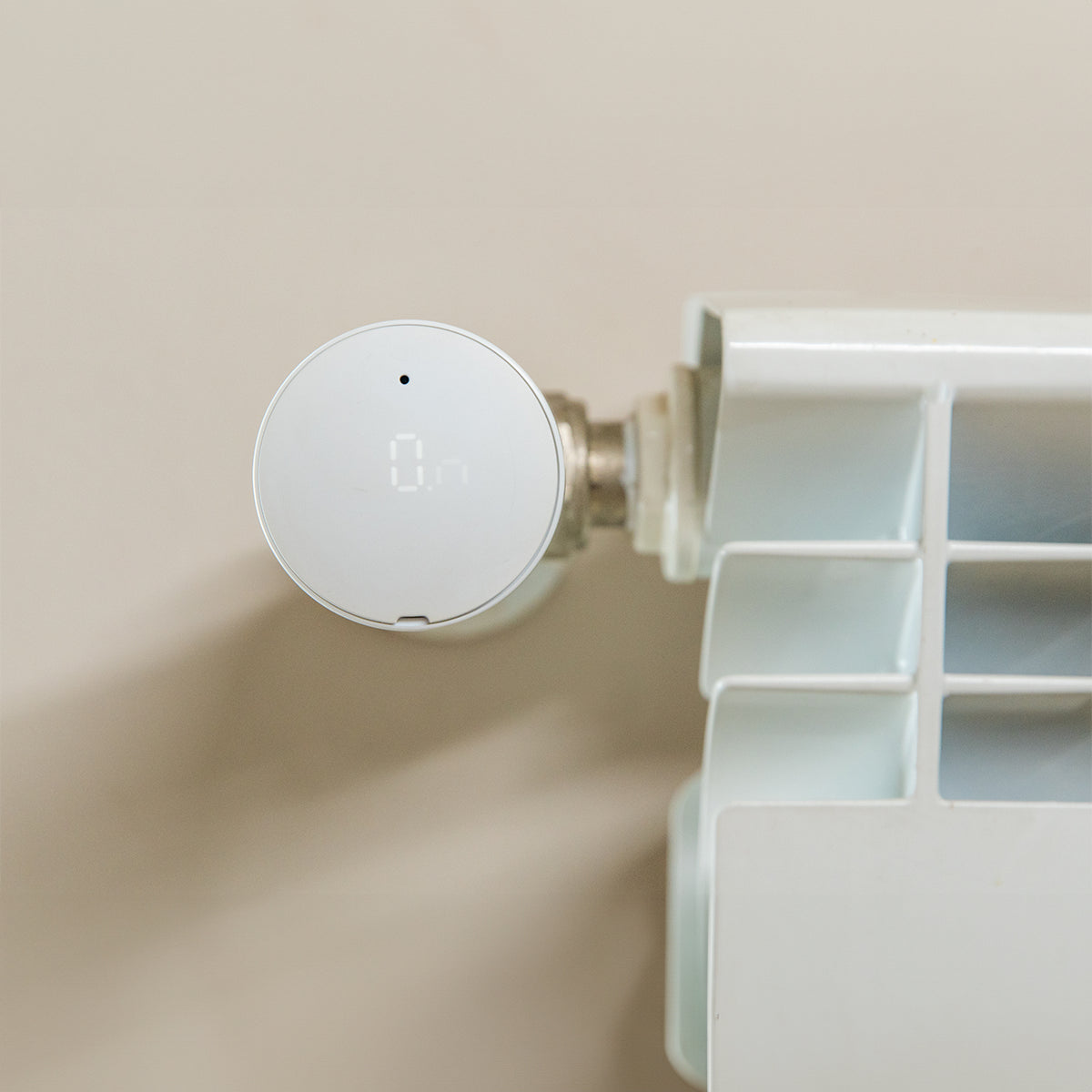

Přední strana hlavice tvoří otočný knoflík a pod ním trojmístný sedmisegmentový LED displej, který se rozsvítí až při otočení – v klidovém stavu tedy do místnosti nesvítí a nespotřebovává energii. Jedním krokem otočení se cílová teplota mění o 0,1 °C, směr hodinových ručiček zvyšuje, opačný snižuje. Rychlým střídavým pootáčením se vstoupí do servisního menu hlavice, kde displej postupně ukazuje stav baterií, počet spárovaných Bluetooth zařízení, stav připojení k síti Zigbee a počet chyb. Displej rovněž signalizuje průběh a výsledek kalibrace, aktivní režim Boost, probíhající aktualizaci firmwaru a nutnost výměny baterií. To je podstatné pro každodenní provoz: uživatel, který se nechce zdržovat aplikací, ovládá hlavici stejně jednoduše jako mechanickou, jen s okamžitou zpětnou vazbou na displeji.

Režim Boost pro rychlé vytopení

Režim Boost naplno otevře ventil bez ohledu na měřenou teplotu a nechá radiátor pracovat na maximální výkon. Aktivuje se buď rychlým otočením knoflíku o více než deset kroků ve směru hodinových ručiček přímo na hlavici, nebo vzdáleně z aplikace; vypíná se stejným pohybem opačným směrem. Používá se tam, kde je potřeba místnost vytopit rychle a jednorázově – například koupelnu před sprchováním nebo obývací pokoj po návratu z delší nepřítomnosti, kdy byl útlum nastaven nízko. Bez této funkce by regulace teplotu zvyšovala pozvolna, protože algoritmus se snaží především předcházet překmitům. Boost tedy nepředstavuje trvalý provozní režim, ale nástroj pro situace, kdy má komfort přednost před úsporou.

Týdenní plány a automatizace

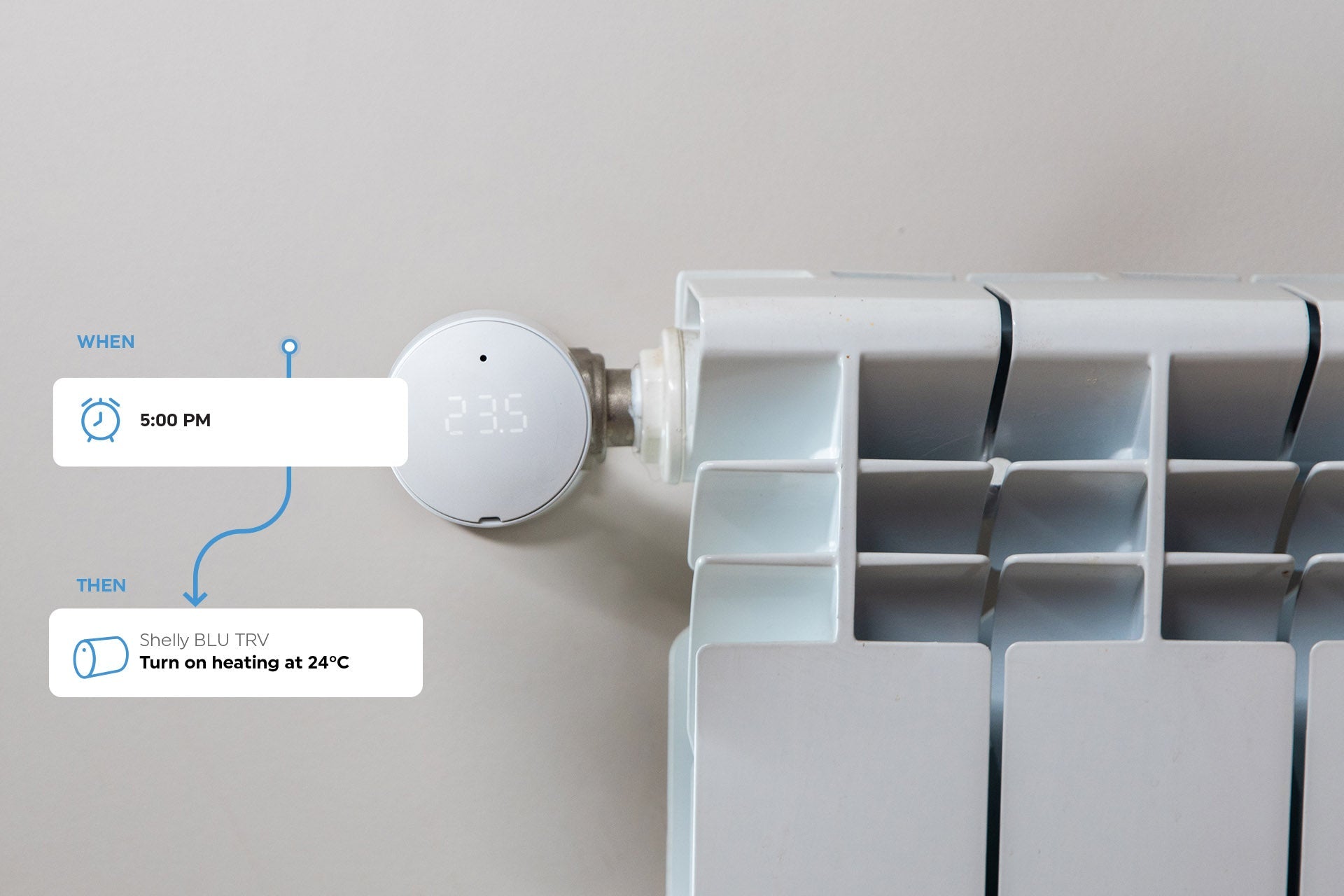

Hlavice umí udržovat teplotu podle týdenního rozvrhu, který se nastavuje v aplikaci a ukládá do zařízení. Typický scénář: v pracovní dny útlum na nižší teplotu po odchodu z domu a náběh na komfortní hodnotu půl hodiny před návratem, o víkendu jiný profil. Právě tento časový útlum tvoří největší úsporu, protože radiátor netopí do prázdné místnosti a přitom je místnost vytopená, když ji někdo používá. Kromě plánů lze hlavici zapojit do automatizací, kde spouštěčem není čas, ale událost z jiného zařízení – například otevření okna hlášené kontaktním senzorem, po kterém se ventil zavře, dokud se okno nezavře. Brána Gen3 podporuje 20 plánů, 20 webhooků s pěti adresami na jeden a spouštění vlastních skriptů, takže chování hlavice lze nastavit i nad rámec toho, co nabízí aplikace.

Brána Shelly BLU Gateway Gen3

Brána o rozměrech 60 × 27 × 11 mm a hmotnosti 10 g se zapojuje přímo do USB-A portu a napájí se z něj napětím 5 V s příkonem pod 1 W. Její role je překladová: hlavice komunikuje krátkým dosahem, brána převádí tuto komunikaci na Wi-Fi 802.11 b/g/n a zpřístupňuje tak hlavici v aplikaci i mimo domácí síť. Kromě toho pracuje jako opakovač Wi-Fi signálu a má vestavěné webové rozhraní, ve kterém lze zařízení sledovat a nastavovat i bez cloudu. Pro párování má samostatné tlačítko, stav připojení signalizuje barevná LED – modrá znamená režim přístupového bodu, červená nepřipojenou Wi-Fi, žlutá připojení k Wi-Fi bez cloudu a zelená plné připojení. Umístění brány je zásadní: má být v dosahu hlavice, tedy zhruba do deseti metrů uvnitř budovy, protože se vzdáleností a přes zdi dosah klesá.

Externí čidla a režim podlahového vytápění

Hlavice měří teplotu přímo u radiátoru, což je z principu nejméně reprezentativní místo v místnosti – vzduch je tam teplejší než tam, kde se lidé zdržují. Řešením je spárování s externím čidlem, konkrétně se senzory Shelly BLU H&T, BLU H&T ZB, BLU H&T Display ZB nebo se senzory otevření oken BLU Door/Window, které se přiřazují prostřednictvím brány Gen3. Ve výchozím nastavení hlavice hodnotu z externího čidla používá ke korekci vlastního měření. Pokud se zapne režim podlahového vytápění, hlavice vlastní čidlo zcela ignoruje a řídí se výhradně údajem z externího senzoru. Tento režim se hodí ve třech situacích: když hlavice neovládá radiátor, ale podlahové vytápění, když je místnost pro daný radiátor příliš velká, a když je kolem radiátoru špatná cirkulace vzduchu, například za závěsem nebo krytem.

Kompatibilita ventilů a montáž

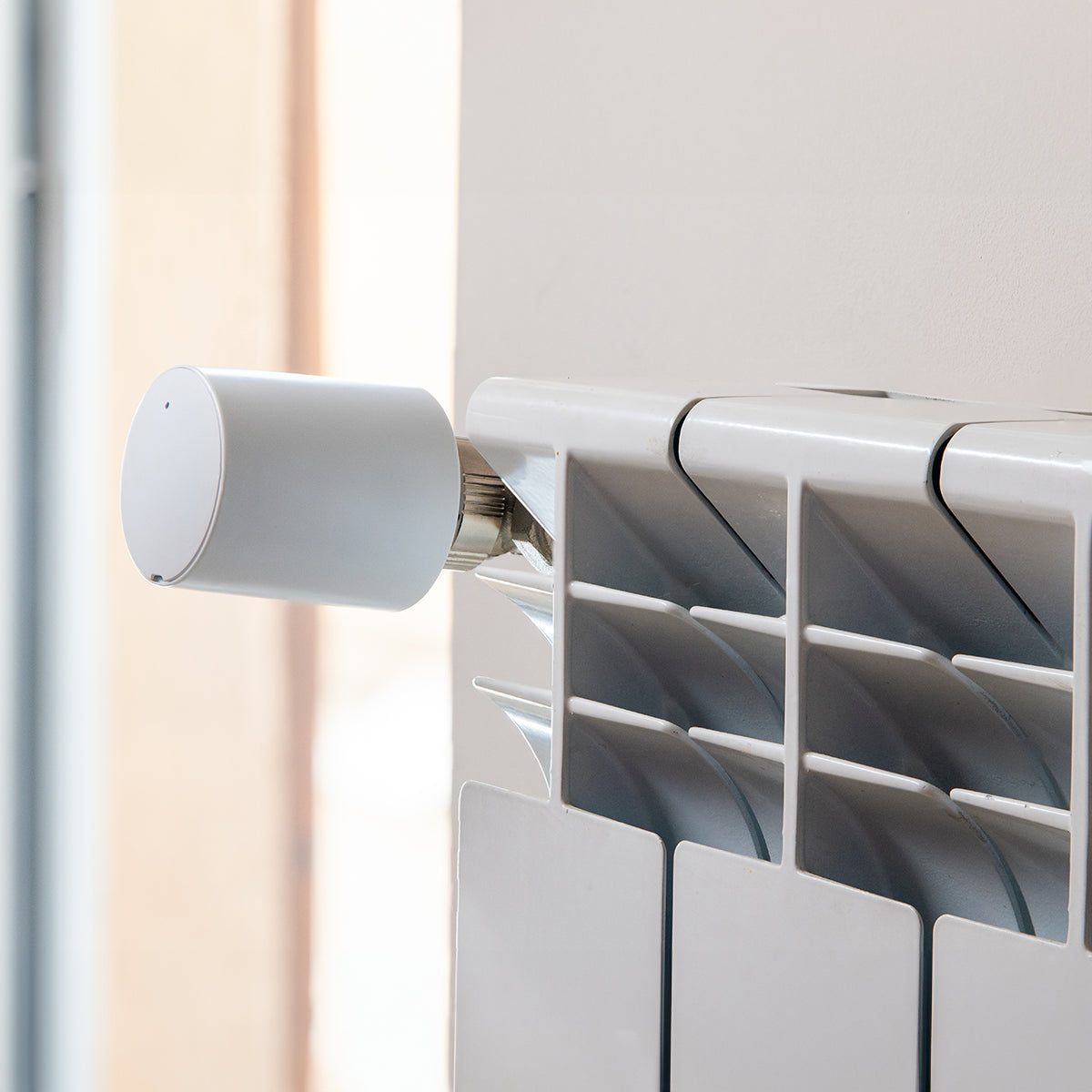

Bez adaptéru hlavice sedí na ventily se závitem M30 × 1,5, což je nejrozšířenější provedení. S dodávaným adaptérem jsou podporovány ventily Danfoss RA, RAV a RAVL, Caleffi, Giacomini, závit M28 × 1,5, dále Sam, Slovarm, Comap, Markardys, TA, Herz, MMA, Remagg a Pont a Mousson. Pomocí adaptérů třetích stran lze hlavici nasadit i na ventily Gampper, Ista, Meges a Ondal se závitem M38 × 1,5, Oventrop M30 × 1,0 se čtyřmi výstupky, Rossweiner M33 × 2,0 a Vaillant 30,5 mm. Montáž nevyžaduje zásah do otopné soustavy ani vypuštění vody – původní hlavice se odšroubuje a nahradí; s tím zvládne i laik. Montážní kroužek je z niklované mosazi, tělo z bílého plastu, celkové rozměry 78 × O54 mm a hmotnost 107 g.

Časté dotazy

Funguje hlavice i bez brány?
Teplotu lze nastavit přímo knoflíkem na hlavici a hlavice ji bude udržovat. Bez brány ale nejsou dostupné týdenní plány řízené z aplikace, vzdálené ovládání ani automatizace s ostatními zařízeními.

Kolik hlavic lze připojit k jedné bráně?
K jedné bráně Shelly BLU Gateway Gen3 lze spárovat až pět hlavic BLU TRV. Ve větším domě je tedy potřeba počítat s více branami, přičemž každá musí být v dosahu obsluhovaných hlavic.

Sedne hlavice na můj ventil?
Na ventily se závitem M30 × 1,5 se montuje bez adaptéru. Pro Danfoss RA, RAV, RAVL, Caleffi, Giacomini, závit M28 × 1,5 a další uvedené typy slouží adaptér z balení; některé ventily vyžadují adaptér třetí strany.

Jak dlouho vydrží baterie?
Odhadovaná výdrž dvou článků AA 1,5 V je až dva roky, baterie jsou součástí balení. Blížící se vybití hlavice signalizuje na displeji i v aplikaci; při nedostatečném napětí se nemusí zdařit kalibrace.

Proč hlavice ukazuje jinou teplotu, než je v místnosti?
Čidlo je umístěno přímo u radiátoru, kde je vzduch teplejší než ve zbytku místnosti. Pro přesnější regulaci lze spárovat externí čidlo Shelly BLU H&T a případně zapnout režim podlahového vytápění, ve kterém se hlavice řídí výhradně jeho hodnotami.

Technické parametry

Obsah balení

• Shelly BLU TRV – 1 ks
• Shelly BLU Gateway Gen3 – 1 ks
• Baterie AA – 2 ks
• Adaptér pro ventil – 1 ks
• Uživatelská příručka – 1 ks
