Salus Termopohon 24V M30x1,5 NC bez proudu uzavřen (T30NC-24V)

Detailní popis produktu

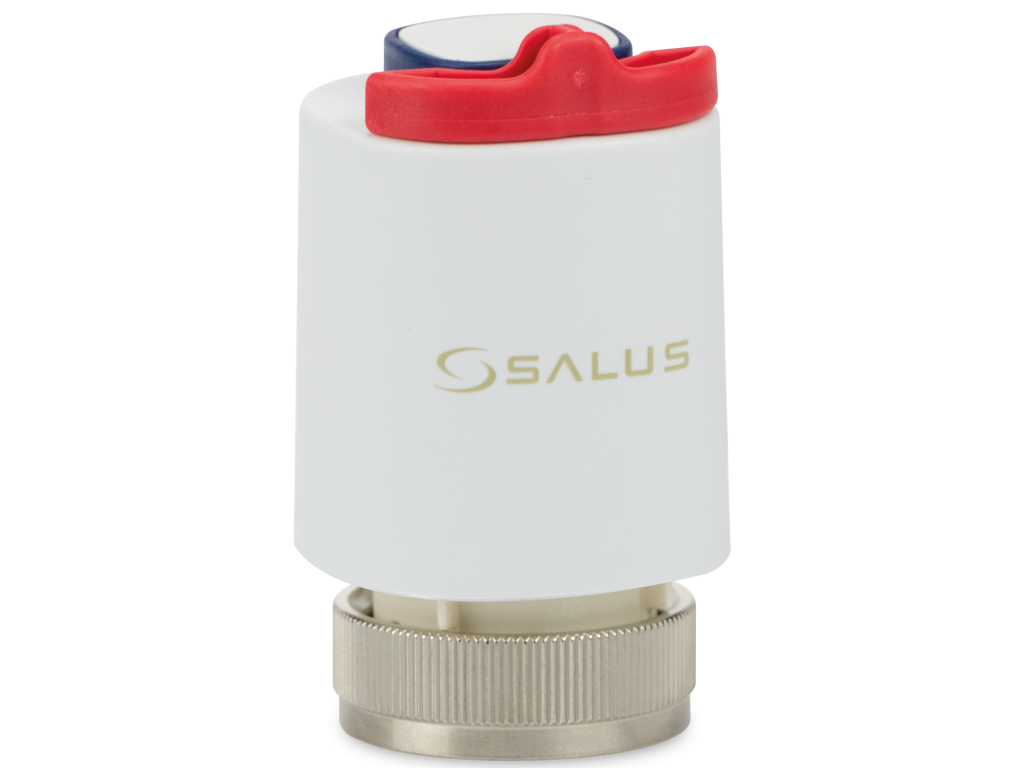

Salus T30NC-24V je termopohon 24V se závitem M30x1,5 určený k ovládání ventilů na rozdělovači podlahového vytápění nebo na radiátorových ventilech. Pohon se našroubuje přímo na ventil a podle povelu z pokojového termostatu nebo regulační svorkovnice otevírá a zavírá průtok topné vody do jednotlivé smyčky či tělesa. Díky tomu lze každou místnost regulovat samostatně a teplo dodávat jen tam, kde je skutečně potřeba.

Pohon pracuje v režimu NC (normally closed), takže bez proudu je ventil uzavřen. Napájí se bezpečným malým napětím 24 V AC/DC, odebírá pouze 2 W a lze jej připojit buď samostatně k termostatu s výstupem 24 V, nebo přes centrální svorkovnici 24 V v drátové i bezdrátové variantě. Kompaktní rozměry 40 x 70 x 40 mm umožňují montáž i do stísněných skříní rozdělovačů.

Jak funguje termopohon 24V NC

Termoelektrický pohon nemá motor ani převodovku. Uvnitř je topný prvek, který po přivedení napětí zahřeje roztažný element, a ten svým pohybem posune táhlo a otevře ventil. Po odpojení napětí element vychladne, táhlo se vrátí a ventil se opět uzavře. Celý pohyb je plynulý a tichý, což je u vytápění obytných prostor podstatná výhoda. Protože jde o tepelný princip, otevření trvá přibližně 2 minuty; pro regulaci podlahového topení s velkou setrvačností je tato rychlost zcela dostačující.

Verze NC znamená, že ventil je v klidovém stavu zavřený a topná voda proudí jen ve chvíli, kdy termostat požaduje teplo. Pohon tedy spotřebovává energii pouze během topení a při výpadku napájení nebo odpojení regulace se okruhy uzavřou. To je nejčastěji používané zapojení u podlahového vytápění, kde termostat sepne napětí na pohon jen při poklesu teploty pod nastavenou hodnotu.

Funkce First Open pro snadnou montáž

Pohon je dodáván s funkcí First Open, která drží pohon v otevřené poloze ještě před prvním připojením k napájení. Při instalaci se proto dá pohon nasadit na ventil, aniž by ventil uzavřel, a systém lze napustit, odvzdušnit a provést tlakovou zkoušku i v době, kdy ještě není hotová elektroinstalace. Tato situace je na stavbách běžná, protože topenáři a elektrikáři obvykle nepracují současně. Po prvním připojení napětí se funkce First Open uvolní a pohon dál pracuje standardně v režimu NC. Montáž je tak rychlejší a odpadá nutnost pohony kvůli zkouškám dočasně demontovat.

Viditelný indikátor stavu ventilu

Na těle pohonu je mechanický indikátor, který ukazuje, zda je ventil právě otevřený, nebo zavřený. Stav se tak dá ověřit pouhým pohledem do rozdělovače bez měřicího přístroje a bez sledování teploty potrubí. Indikátor oceníte hlavně při uvádění systému do provozu, kdy lze rychle zkontrolovat, že každý termostat ovládá správnou smyčku. Stejně užitečný je při servisu nebo diagnostice, například pokud některá místnost netopí a je potřeba zjistit, zda problém leží v regulaci, nebo v hydraulice.

Zapojení, montáž a kompatibilita

Připojovací závit M30x1,5 odpovídá běžným ventilům rozdělovačů podlahového vytápění i termostatickým ventilům radiátorů s tímto připojením. Pohon vyvine sílu 100 N (±10 %) při maximálním zdvihu 4 mm; před montáží je vhodné ověřit, že ventil je s těmito hodnotami kompatibilní. Napájecí kabel o délce 89 cm obvykle stačí k vedení z rozdělovače do svorkovnice umístěné ve stejné skříni nebo v její blízkosti.

Pohon se zapojuje na napětí 24 V AC nebo DC, nejčastěji na výstupy svorkovnice zónové regulace s vlastním transformátorem nebo na termostat s výstupem 24 V. Malé napětí je výhodné tam, kde je žádoucí bezpečnější rozvod v blízkosti vody. Při návrhu je třeba počítat s maximálním proudem 250 mA, který pohon odebírá po dobu až 120 s během otevírání. Pokud jeden zdroj napájí více pohonů najednou, tyto proudy se sčítají a transformátor svorkovnice i spínací kontakty musí být na takovou zátěž dimenzovány. Pro systémy napájené přímo síťovým napětím je určena samostatná varianta Salus T30NC-230V, model T30NC-24V se k rozvodu 230 V připojit nesmí.

Časté dotazy

Jaký je rozdíl mezi termopohonem NC a NO?
Pohon NC je bez napětí zavřený a otevírá se po přivedení napájení, pohon NO pracuje opačně. Salus T30NC-24V je typ NC, takže topná voda proudí jen tehdy, když termostat sepne. Při výpadku proudu zůstanou okruhy uzavřené.

Proč se ventil po sepnutí termostatu neotevře hned?
Pohon pracuje na tepelném principu a roztažný element se musí nejprve zahřát. Otevření proto trvá přibližně 2 minuty. Jde o normální chování termoelektrických pohonů, nikoli o závadu.

Mohu systém napustit a tlakovat před zapojením elektřiny?
Ano. Díky funkci First Open zůstává nový pohon otevřený i bez napájení, takže lze provést napuštění, odvzdušnění i tlakovou zkoušku. Po prvním připojení napětí začne pohon pracovat jako běžný NC pohon.

Lze pohon napájet střídavým i stejnosměrným napětím?
Ano, pohon pracuje s napětím 24 V AC i 24 V DC. Je tedy možné jej připojit k běžným svorkovnicím s transformátorem 24 V AC i k regulacím se stejnosměrným napájením 24 V. Vždy je ale nutné dimenzovat zdroj podle počtu připojených pohonů.

Technické parametry
