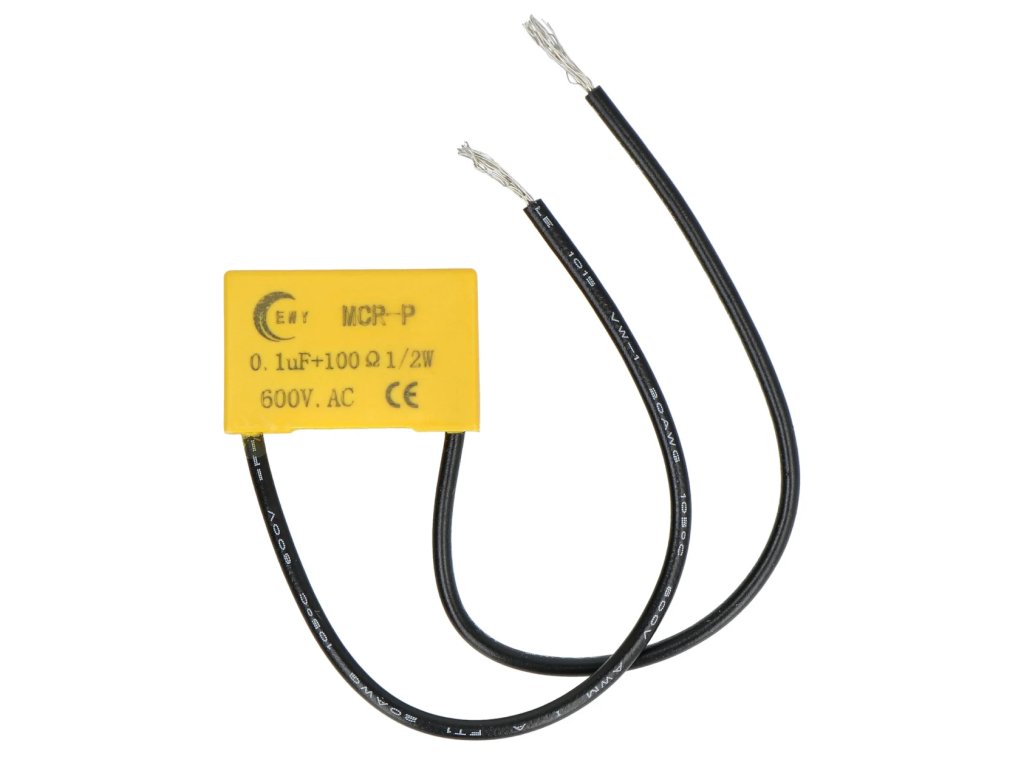

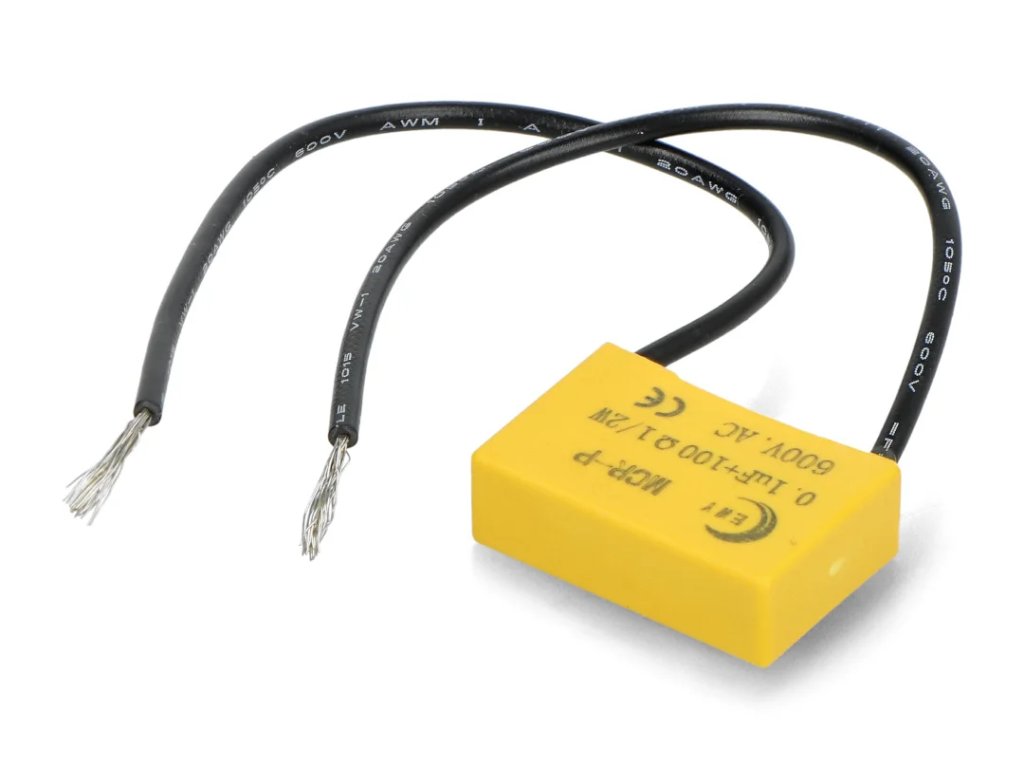

Shelly RC Snubber - absorber napěťových špiček

Detailní popis produktu

Shelly RC Snubber je jednoduchý pasivní ochranný prvek určený pro instalace, kde spínací modul nebo relé ovládá indukční zátěž. Jeho úkolem je omezit napěťové špičky vznikající při rozepnutí obvodu, které jsou typické například u motorů, transformátorů nebo některých LED driverů.

Nejde o chytré zařízení ani o samostatný ovládací modul. RC snubber je doplněk k reléovým modulům, který řeší konkrétní elektrický jev v obvodu. V praxi se používá tam, kde je potřeba zlepšit podmínky pro spínání indukční zátěže a omezit rušivé špičky, které mohou zatěžovat spínací kontakt nebo elektroniku připojeného modulu.

K čemu Shelly RC Snubber slouží

RC snubber tvoří odpor a kondenzátor zapojené v sérii. Při spínání indukční zátěže pomáhá odvést energii vznikající při rozepnutí obvodu a tím tlumí napěťové špičky. To je důležité hlavně u zařízení, která mají indukční charakter a při vypnutí vytvářejí výraznější elektrické rušení než běžná odporová zátěž.

Typickým příkladem jsou ventilátory, lednice, klimatizační jednotky, pračky, sušičky, transformátory, LED drivery a další zařízení s elektromotorem nebo indukčním prvkem. Právě v těchto obvodech má RC snubber praktický význam.

Kdy dává smysl

Tento prvek se používá tehdy, když Shelly modul nebo jiné relé spíná indukční zátěž na střídavém napětí. Pokud spínáte běžnou odporovou zátěž, například klasický topný prvek, RC snubber obvykle není středobodem instalace. U motorových a podobných zátěží ale řeší reálný problém, který se v provozu projevuje právě při vypínání.

V kombinaci s moduly jako Shelly 1PM Gen4 nebo Shelly 1 Gen4 se hodí všude tam, kde výstup modulu neovládá jen jednoduchý spotřebič, ale zátěž s indukčním chováním.

Co je na produktu zásadní

Hlavní funkcí tohoto produktu není měření, komunikace ani automatizace, ale čistě elektrická ochrana obvodu při spínání. To je důležité i pro správné očekávání: Shelly RC Snubber nic nespíná, nic neřídí a do systému chytré domácnosti se nijak neintegruje. Je to instalační doplněk, který se používá vedle spínacího modulu.

Jeho přínos je čistě praktický. Pokud relé ovládá indukční zátěž, RC snubber pomáhá zmírnit špičky vznikající při rozpojení obvodu. Právě v tom je jeho role a právě proto se instaluje co nejblíže ke spínané zátěži.

Zapojení a umístění

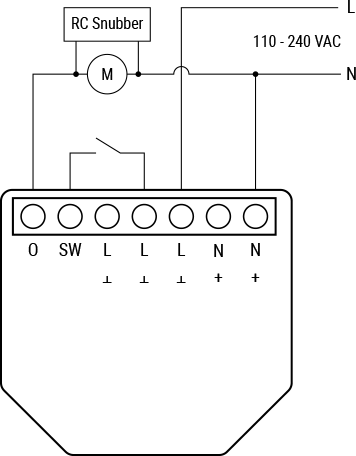

Shelly RC Snubber se zapojuje paralelně k indukční zátěži, kterou relé spíná. Nezapojuje se jako samostatný modul do datové části systému ani jako náhrada relé. Důležité je jeho umístění co nejblíže ke zátěži, protože právě tam má jeho funkce největší smysl.

Při návrhu je potřeba rozlišovat, zda jde skutečně o indukční zátěž. RC snubber je určen pro obvody, kde při vypnutí vznikají napěťové špičky z indukčnosti. Pro jiné typy použití není jeho role stejná a nemá smysl z něj dělat univerzální doplněk pro každý spínaný okruh.

Kam produkt nepatří

Tento produkt není koordinátor, gateway, napájecí zdroj ani chytré relé. Není určen pro přímé ovládání zařízení, nepřipojuje se do Wi-Fi, Zigbee ani Matter sítě a neslouží jako ochrana proti přepětí v celé instalaci. Je to konkrétní RC absorpční člen pro konkrétní úlohu v konkrétním spínaném obvodu.

Technické parametry

Obsah balení

• 1x Shelly RC Snubber
