Shelly Wall Socket EU - zásuvka pro inteligentní relé, bílá

Detailní popis produktu

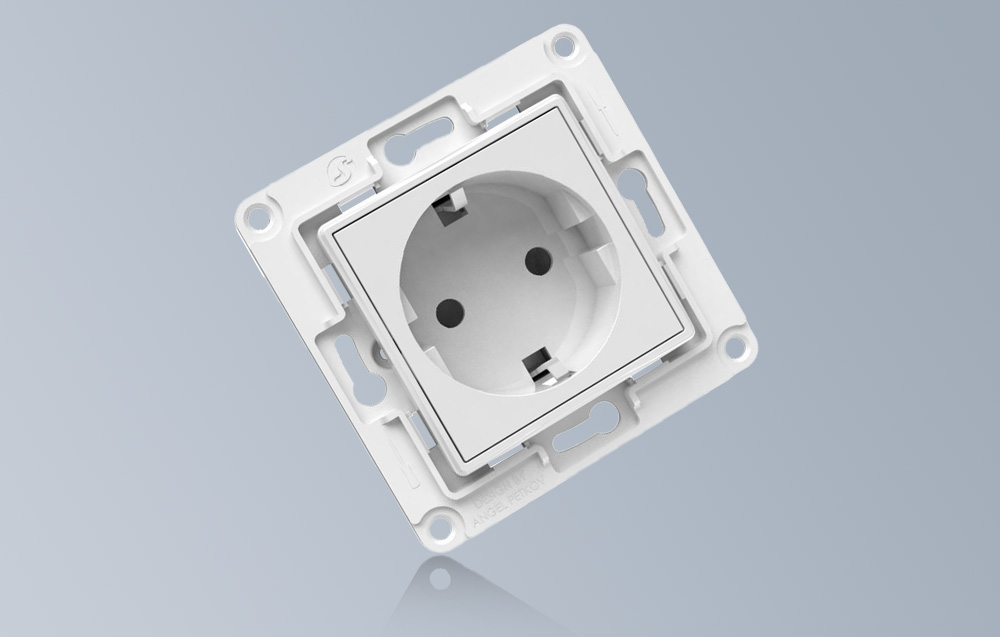

Shelly Wall Socket EU v bílém provedení je pasivní nástěnná elektroinstalační zásuvka určená především jako designový doplněk k nástěnným spínačům Shelly Wall Switch. Samotná zásuvka neobsahuje žádné chytré prvky – žádné relé, žádné měření spotřeby, žádnou bezdrátovou komunikaci. Její hodnota spočívá v tom, že vzhledem, materiálem i stavební roztečí přesně odpovídá řadě Shelly Wall Switch, takže v interiéru, kde jsou instalované chytré spínače WS, lze do stejné linie zařadit i klasickou zásuvku 230 V bez vizuálního rušení.

Zásuvka je provedená v evropském standardu typ F – Schuko (CEE 7/3) s bočními zemnícími kontakty, který je v Česku zcela běžný a přijímá vidlice CEE 7/4 i univerzální CEE 7/7 (kompatibilní s typem E i F). Bílá varianta je univerzální barevné provedení vhodné do většiny interiérů – ladí s bílými stěnami, světlými omítkami i s pastelovými barvami, a v provozu je méně náchylná na viditelné otisky prstů než černá.

Pasivní zásuvka 230 V / 16 A

Wall Socket je standardní silová zásuvka bez vlastní chytré funkce. Po zapojení se chová jako kterákoli jiná pevně instalovaná Schuko zásuvka – přivedete fázový vodič (L), nulový vodič (N) a ochranný vodič (PE) na pevné svorky a zásuvka funguje. Maximální zatížení je 16 A při napětí 230 V AC, tedy do 3 680 W trvalého výkonu, což pokrývá běžné domácí spotřebiče (vysavač, mikrovlnku, malé topné zařízení i většinu kuchyňských spotřebičů). Pro tento typ použití není potřeba žádná konfigurace, spárování nebo Wi-Fi síť – zásuvka pracuje okamžitě po správném zapojení.

Sladění s řadou Shelly Wall Switch a Wall Frame

Klíčová přidaná hodnota Wall Socket spočívá v designové návaznosti na zbytek Shelly nástěnných prvků. Rozměry těla 70 × 70 mm odpovídají stejné stavební rozteči jako u bílého rámečku Shelly Wall Frame 1, do kterého zásuvka přesně zapadne, stejně jako spínače WS. Tlačítka spínačů Shelly Wall Switch i samotná zásuvka mají identický odstín bílé a stejnou strukturu povrchu – v interiéru tak působí jako jeden ucelený set bez viditelných rozhraní mezi spínačem a zásuvkou.

V praxi to znamená, že do jedné řady vedle sebe lze umístit například bílý spínač WS pro stropní světlo a bílou Wall Socket pro stolní lampu pod jedním bílým dvojnásobným rámečkem Wall Frame 2, nebo dva spínače plus zásuvku pod jedním bílým trojnásobným rámečkem Wall Frame 3. Bez Wall Socket by alternativou byla cizí zásuvka jiné značky vedle Shelly spínače, což by viditelně narušilo design.

Kombinace s reléovým modulem Shelly za zásuvkou

Wall Socket je sice z výroby pasivní, ale instalační krabice za ní obvykle nabízí dostatek prostoru pro umístění malého reléového modulu Shelly. Po zapojení modulu mezi přívodní vedení a zásuvku získá Wall Socket plnohodnotné chytré funkce – dálkové ovládání, časovače, scénáře, případně měření spotřeby. Pro běžnou zátěž do 16 A se hodí Shelly 1 Gen4 jako jednoduchý chytrý spínač s podporou Wi-Fi, Bluetooth, Zigbee a Matter; pro zásuvku s měřením spotřeby (sledování spotřeby konkrétního spotřebiče v kWh, sledování proudu a výkonu v reálném čase) je vhodnější Shelly 1PM Gen4. Pro levnější verze bez Zigbee / Matter lze použít Shelly 1PM Gen3 nebo bez měření spotřeby Shelly 1 Gen3.

Důležitá technická upozornění

Při návrhu instalace je třeba počítat se dvěma technickými omezeními, která plynou z provedení Wall Socket:

• Zásuvka není průchozí (no loop-through) – nelze přivést přívodní 230 V kabel do zásuvky a z ní pokračovat dalším kabelem do další zásuvky v řadě. Pro každou Wall Socket je potřeba samostatné přívodní vedení nebo propojení mimo zásuvku (například propojení vodičů ve společné krabici za zásuvkou).
• Provedení typu F (Schuko, CEE 7/3) – uzemnění je řešeno bočními kovovými kontakty po stranách otvoru, nikoli kolíkem uprostřed jako u typu E. V Česku je tento standard zcela běžný a přijímá běžné vidlice CEE 7/4 a univerzální CEE 7/7, ale starší vidlice provedené čistě jako CEE 7/5 (s otvorem pro kolík typu E) do něj zapadnou jen díky kompatibilitě, ne plnohodnotně.

Mechanické provedení a montáž

Tělo zásuvky má rozměry 70 × 70 × 40 mm a dosedne do běžné instalační krabice typu KU 68. Hloubka 40 mm spotřebovává významnou část krabice – pokud chcete za zásuvku vložit reléový modul Shelly, je vhodné použít hlubší instalační krabici (nebo hloubkový adaptér), aby modul nebyl příliš stlačený a měl dostatečný odvod tepla. Pro dokončení instalace je nutné použít odpovídající rámeček Shelly Wall Frame – samotná zásuvka bez rámečku nemá esteticky uzavřenou hranici se stěnou. Rámeček Wall Frame není součástí balení a kupuje se samostatně podle požadovaného provedení (1, 2 nebo 3 pole) a barvy.

Scénáře použití

Wall Socket v bílém provedení se nejčastěji používá tam, kde už je v interiéru instalovaná řada Shelly Wall Switch a je třeba do stejné linie zařadit i zásuvku – například v obývacím pokoji vedle dveří (spínač + zásuvka pro stolní lampu), u pracovního stolu (spínač + zásuvka pro počítač/nabíječku), v ložnici u postele (spínač + zásuvka pro nabíječku telefonu) nebo v kuchyni (spínač + zásuvka pro malý spotřebič). Bez reléového modulu za zásuvkou jde čistě o estetické řešení; s reléovým modulem Shelly za zásuvkou získáte i chytré ovládání spotřebiče.

Technické parametry

Obsah balení

• 1× Shelly Wall Socket EU v bílé barvě
• Montážní šrouby
• Návod k instalaci

Balení neobsahuje reléový modul Shelly ani rámeček Shelly Wall Frame – obojí je nutné dokoupit samostatně podle požadovaného řešení a barvy.
