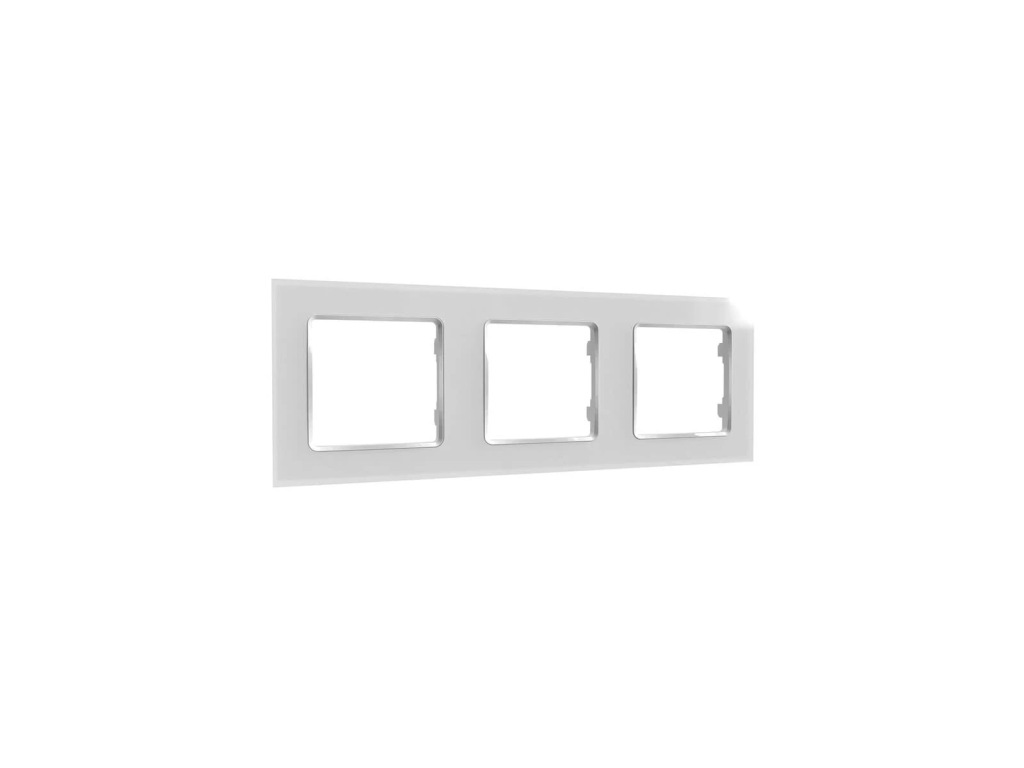

Shelly Wall Frame 3 rámeček pro spínač WS, bílý

Detailní popis produktu

Shelly Wall Frame 3 v bílém provedení je trojnásobný rámeček konstruovaný pro instalace s vysokou hustotou ovládacích prvků – tam, kde jsou v jedné řadě vedle sebe umístěny tři samostatné spínače Shelly Wall Switch. Místo tří jednonásobných rámečků se stejným počtem viditelných okrajů použijete jeden široký rámeček, který všechny tři pozice opticky uzavře pod jednu plochu s jednotnou barvou a leskem. Bílá varianta je univerzální barevné provedení vhodné do interiérů s bílými stěnami, světlými omítkami a klasickým barevným řešením.

Konstrukce je plastová s leštěným povrchem v kvalitním skleněném vzhledu. Šířka 220 mm odpovídá třem standardním instalačním krabicím KU 68 vedle sebe s běžnou stavební roztečí mezi osami. Výška zůstává stejná jako u menších variant – 80 mm. Plochý profil s hloubkou 10 mm udržuje nevtíravý vzhled bez výrazného vyčnívání ze stěny.

Kdy má smysl použít trojnásobný rámeček

WF3 je vhodný do hlavních ovládacích bodů v interiéru, kde se z jednoho místa řídí větší počet okruhů nebo scén – typicky vstup do obývacího pokoje s ovládáním hlavního světla, doplňkového osvětlení a rolet, kuchyňská linka s ovládáním pracovního osvětlení, závěsu a digestoře, nebo centrální tlačítkový panel pro chytrou domácnost s několika makry. Každá ze tří pozic přijme samostatný spínač řady Shelly Wall Switch – ty lze libovolně kombinovat podle potřeby ovládání. Jednoduchý spínač s jedním tlačítkem, dvojnásobný se dvěma, nebo čtyřtlačítkový pro scénové ovládání lze v jednom rámečku kombinovat podle aktuální potřeby instalace.

Kompatibilita s řadou Wall Switch

Rámeček je navržen pro všechny tlačítkové varianty Shelly Wall Switch – jednotlačítkový Shelly WS1, dvoutlačítkový Shelly WS2 a čtyřtlačítkový Shelly WS4. Spínače WS jsou pasivní bezdrátové ovladače určené jako vstup pro reléové moduly Shelly (Shelly Plus, Gen3, Gen4) skryté v instalační krabici za vlastním spínačem. Rámeček do této elektrické vazby nezasahuje, jeho funkce je čistě mechanická a estetická – ale pro správnou a uzavřenou instalaci je nezbytný.

Skleněný vzhled a barevné provedení

Povrch napodobuje lesklé sklo a opticky navazuje na plastovou krytku spínačů WS se stejnou strukturou a stejným odstínem bílé. Tlačítka a rámeček tak působí jako jeden celek bez viditelných barevných přechodů. Bílá varianta je v provozu praktičtější než černá – otisky prstů a běžné nečistoty jsou na ní méně viditelné, což zjednodušuje údržbu na často mačkaných tlačítkových panelech. Lesklý povrch se snadno čistí jemným hadříkem.

Mechanická montáž a požadavky na instalaci

Rámeček se nasazuje shora na již zabudované spínače WS pomocí klipů, které zaskočí do předpřipravených úchytů na tělech spínačů. Postup je: nejprve se do tří vedlejších instalačních krabic zasadí reléové moduly Shelly, na ně se připevní těla Shelly Wall Switch s odpovídajícími držáky a jako poslední krok se nacvakne rámeček. Montáž neprobíhá pomocí šroubů ani lepidla, demontáž pak nevyžaduje nářadí.

U trojnásobného rámečku je obzvlášť důležité, aby stavební rozteč mezi krabicemi byla rovnoměrná a krabice byly osazené v rovině – případné odchylky se přes tři pozice sčítají a rámeček by nemusel dosednout přesně. V ideálním případě se rozmístění krabic řeší již ve fázi hrubé elektroinstalace, aby odpovídalo standardní stavební rozteči 71 mm mezi osami.

Použité scénáře

WF3 se typicky používá u vstupu do obývacích pokojů a kuchyní jako hlavní ovládací panel, na centrální místo v chodbě jako tzv. master tlačítkový panel pro celý byt, v ložnicích pro sdružené ovládání světel, žaluzií a doplňkových zařízení, nebo v reprezentativních prostorách (sály, restaurace, hotelové pokoje), kde má sjednocený rámeček zlepšit celkový dojem z instalace.

Technické parametry

Obsah balení

• 1× Shelly Wall Frame 3 v bílé barvě
• Rámová deska ve stejné barvě
• Návod k montáži
