Sonoff eWelink beznapěťové relé 5V/7-32V + RF433MHz

Detailní popis produktu

Tento WiFi modul Sonoff je možno použít na běžné spínání (zapnuto/vypnuto), ale také na krátké (0,7 s) beznapěťové spojení dvou kontaktů (vhodné například na ovládání garážových vrat nebo vjezdových bran).

Spínač je možno napájet 5V DC micro USB konektorem (nabíječkou na telefon, USB portem z počítače) nebo 7-32 V AC/DC na svorkovnici.

Při paralelním připojení ke stávajícímu tlačítku ovládání garážových vrat nebo vjezdové brány, umožňuje vzdálené ovládání po internetu odkudkoliv na světě.

Při použití, jako "ovladač" vrat či brány, samotný spínač neumožňuje sledování stavu (nepozná, zda-li jsou vrata otevřena či zavřena). V aplikaci bude vždy vidět jako vypnutý, sepne se jen na 0,7 s po zapnutí.

Tuto funkci kontroly stavu má SmartWise chytrý Wi-Fi ovladač garážových vrat/brány se senzorem, který má v balení magnetický senzor otevřeno/zavřeno.

NO
COM
NC

Připojení kontaktů na COM a NO (normally open) - je-li spínač vypnutý, jsou tyto kontakty rozpojeny. Zapnutím spínače dojde k jejich spojení.
Připojení kontaktů na COM a NC (normally closed) - je-li spínač vypnutý, jsou tyto kontakty spojeny. Zapnutím spínače dojde k jejich rozpojení.

RF ovladače
Tento WiFi spínač podporuje i ovládání pomocí RF ovladačů. Můžete jich k jednomu spínači napárovat až 14.
RF ovladače nejsou součástí balení a je potřeba je dokoupit zvlášť.

Pro přidání RF ovladače stiskněte tlačítko (to blíže středu spínače) po dobu asi 5 sekund. Poté stiskněte tlačítko na RF ovladači, kterým chcete spínač ovládat. S tímto spínačem můžete spárovat až 14 RF ovladačů.

Mazání RF ovladačů provedete stisknutím stejného tlačítka po dobu asi 10 sekund.

Specifikace

• Rozměry: 69 x 42 x 20 mm

• Napájení: 5V DC nebo 7V-32V AC/DC
• Wi-Fi modul: BL602 (novější série) nebo ESP8285 (starší série) – viz poznámka k Tasmotě níže
• LED diody: 3 LED diody indikující pracovní mód, wifi status, relé zapnuto/vypnuto
• Spotřeba: <1W
• Pohotovostní proud: 80 mA
• Max. proudové zatížení relé: 10 A
• Podporuje ovládání zařízení s různou voltáží
• Životnost relé: více jak 10 milionů sepnutí
• Maximální čas sepnutí relé: 15 ms
• Maximální čas rozepnutí relé: 5 ms
• Pracovní teplota: 0 oC - 40 oC
• Pracovní vlhkost: 40% ~ 80% RH
• Dodáváno bez plastové krabice (viz obrázky)
• Podpora RF: ano (RF ovladače nejsou součástí balení)

• Frekvence RF: 433MHz
• Max. počet RF ovladačů: 14 (RF ovladače nejsou součástí balení)

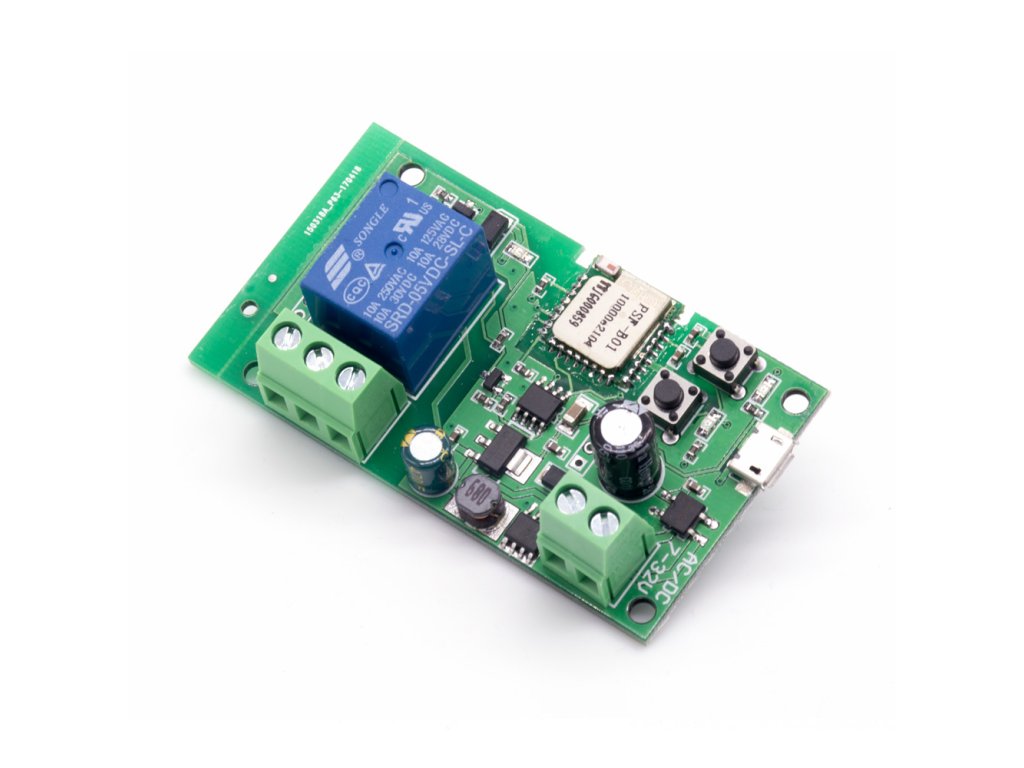

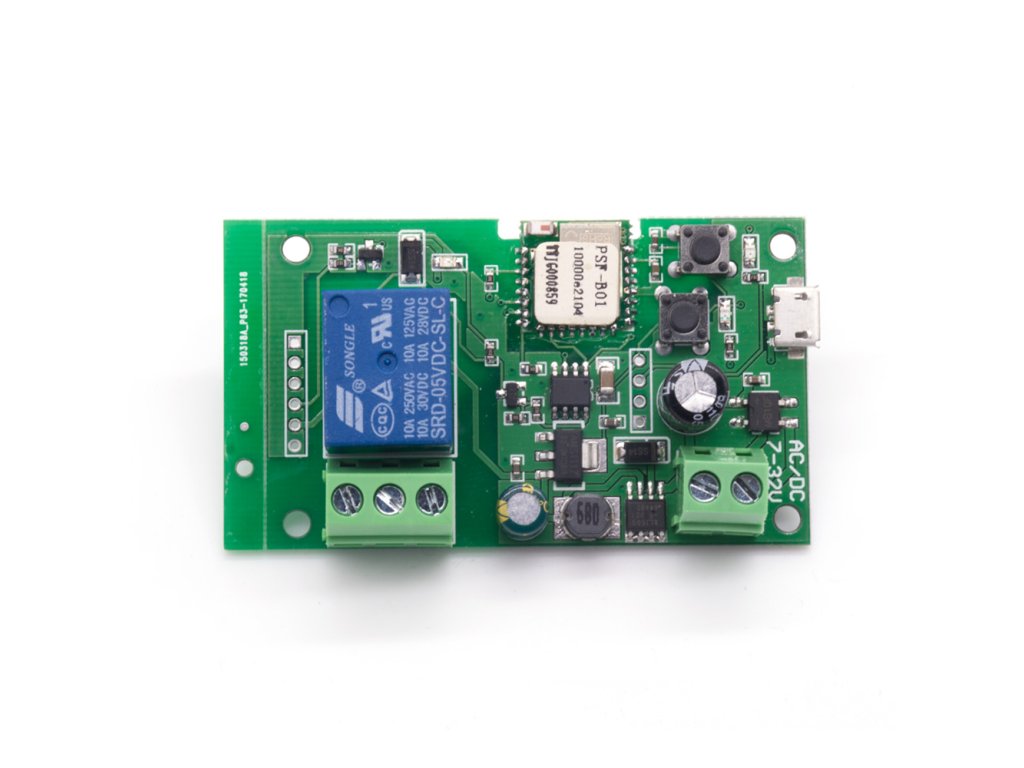

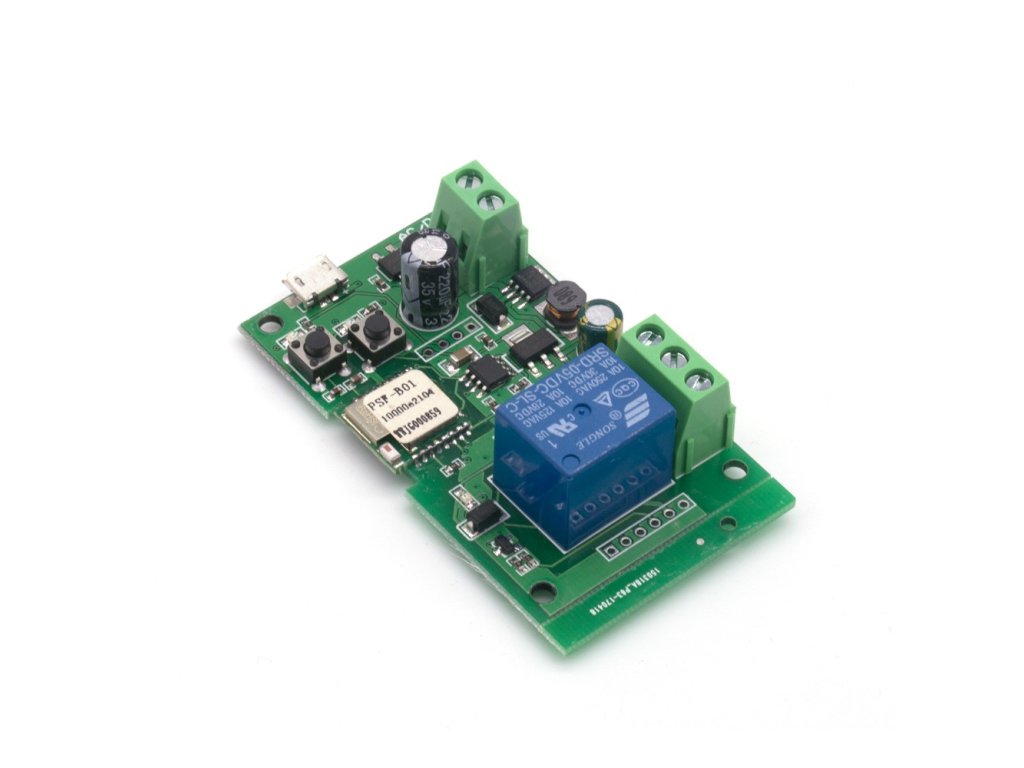

Foto ilustrativní, ve skutečnosti je spínač vybaven i RF anténou.

Tasmota a Home Assistant

Na tento model Tasmotu nedodáváme. Výrobce v novějších výrobních sériích vyměnil původní Wi-Fi modul ESP8285 za modul s čipem BL602 (architektura RISC-V), aniž by změnil označení produktu. Tasmota ani ESPHome pro tuto architekturu neexistují, takže spínač lze provozovat pouze v aplikaci eWeLink.

Pokud potřebujete zařízení s Tasmotou pro plně lokální provoz v Home Assistantu, nabízíme dvě řešení:

1) Sonoff relé 5V + RF433MHz – Tasmotu umíme
Funkčně shodný spínač včetně RF a beznapěťového kontaktu, ale pouze s napájením 5 V DC (nemá vstup 7-32 V). Používá modul ESP8285, takže Tasmotu na něj nahrajeme.
Sonoff eWelink beznapěťové relé 5V + RF433MHz
K objednávce přidejte Tasmota – alternativní firmware 1×.

2) Tuya varianta 5V/7-32V s výměnou modulu
Pokud potřebujete zachovat napájení 7-32 V, lze použít variantu Tuya, ve které vyměníme původní Wi-Fi modul za ESP8266 a nahrajeme Tasmotu. Objednejte tyto tři položky společně:
Tuya beznapěťové relé 5V/7-32V WiFi + RF433MHz
Wi-Fi modul ESP8266 ESP-12F (náhrada Tuya CB3S, CB3L a CR3L)
Tasmota – alternativní firmware 2× (výměna modulu je časově náročnější než běžné nahrání firmware)

Nevíte si s výběrem rady? Napište nám na info@pamitech.cz a doporučíme vhodné řešení podle toho, jaké napájení a ekosystém máte.
