Sonoff Fusion EDIM - nástěnné tlačítko pro stmívače MINI-DIM, MINI-ZBDIM

Detailní popis produktu

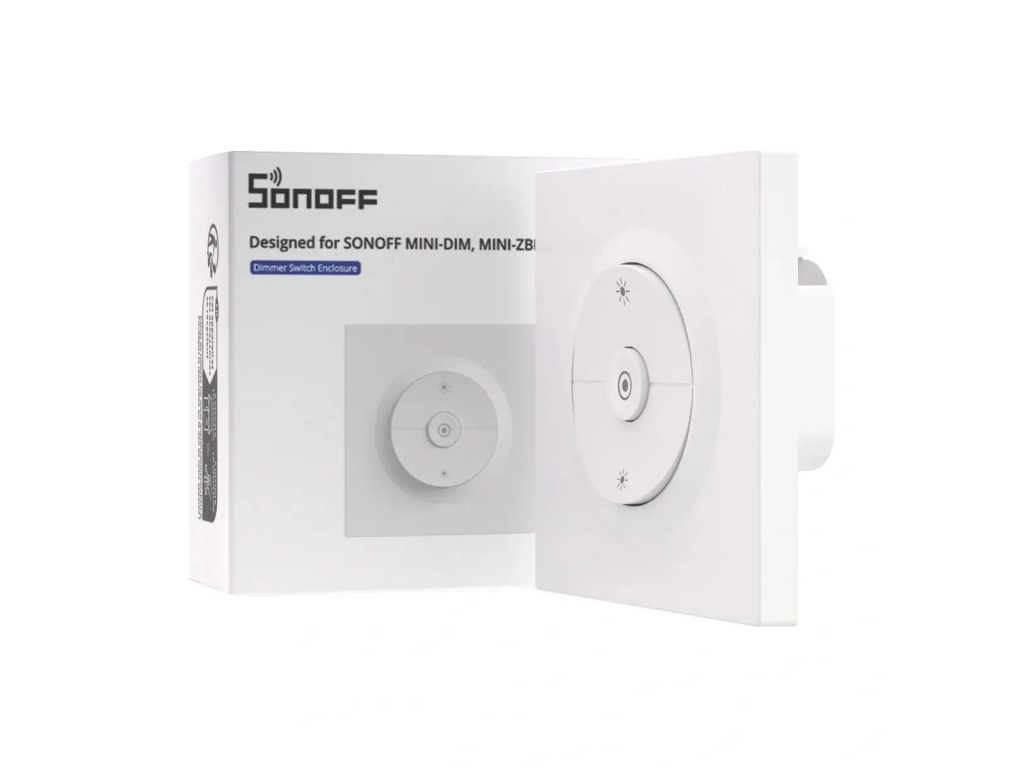

SONOFF EDIM je nástěnný kryt stmívače, který doplňuje chytré stmívací moduly SONOFF MINI-DIM a MINI-ZBDIM o čelní ovládací panel s fyzickými tlačítky. Samotný modul se montuje skrytě do instalační krabice za kryt; EDIM zajišťuje jeho ruční ovládání přímo na stěně a zároveň celou sestavu pohledově sjednotí do čistého, moderního vzhledu. Jde tedy o pasivní mechanický kryt, nikoli o samostatné elektronické zařízení – veškerou logiku stmívání obstarává vložený modul.

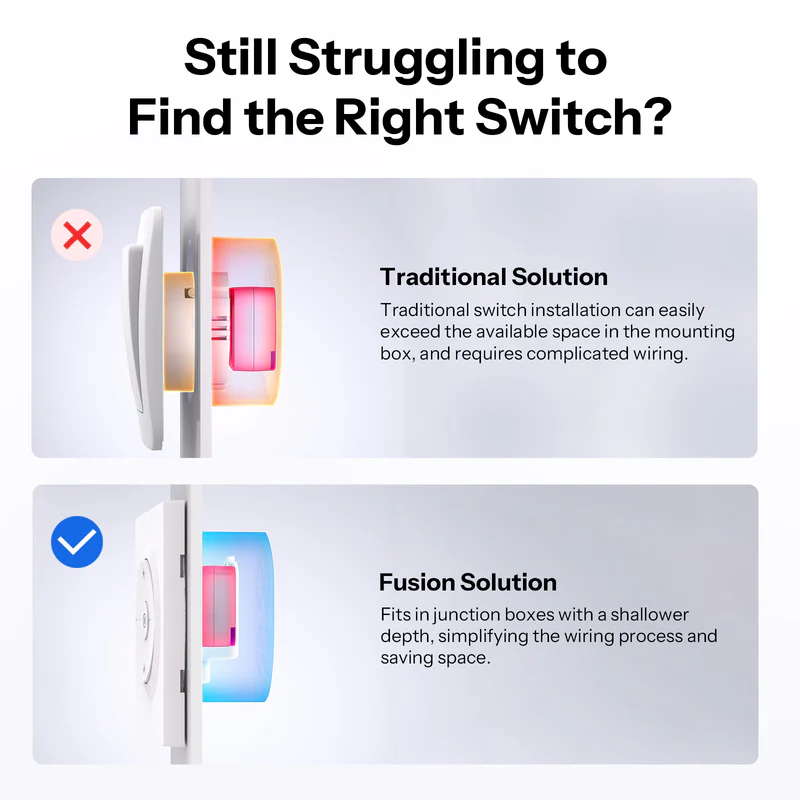

Kryt řeší typický problém montáže chytrých vypínačů: nedostatek místa v mělké instalační krabici a komplikovanou kabeláž. Díky konstrukci řady Fusion se modul i kryt vejdou tam, kde by tradiční hlubší řešení místo přesáhlo. EDIM se hodí do novostaveb, rekonstrukcí, bytů, kanceláří i do míst, kde se chytré stmívání dodatečně přidává do stávající elektroinstalace.

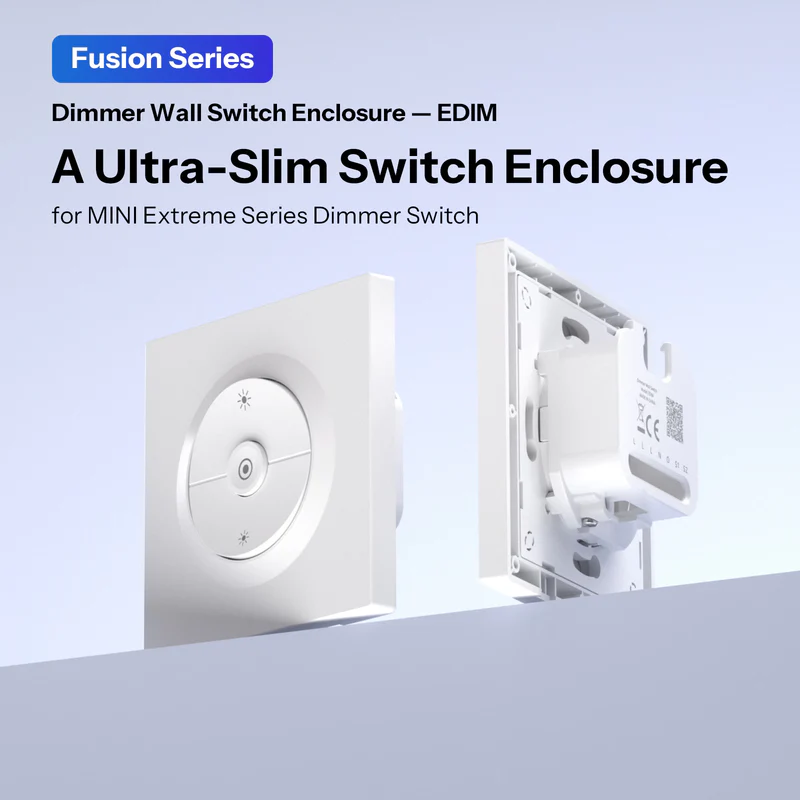

Ultra tenká konstrukce s hloubkou 21 mm

Vnitřní hloubka krytu v instalační krabici je pouze 21 mm. To je klíčové tam, kde je za krabicí málo prostoru – například v příčkách, sádrokartonu nebo u rekonstrukcí se starými mělkými krabicemi. Menší hloubka znamená více volného místa pro vodiče, snazší zatlačení sestavy do krabice a menší riziko, že modul s kabeláží do krabice „nepůjde“. Praktickým výsledkem je rychlejší a čistší montáž bez nutnosti měnit krabici za hlubší.

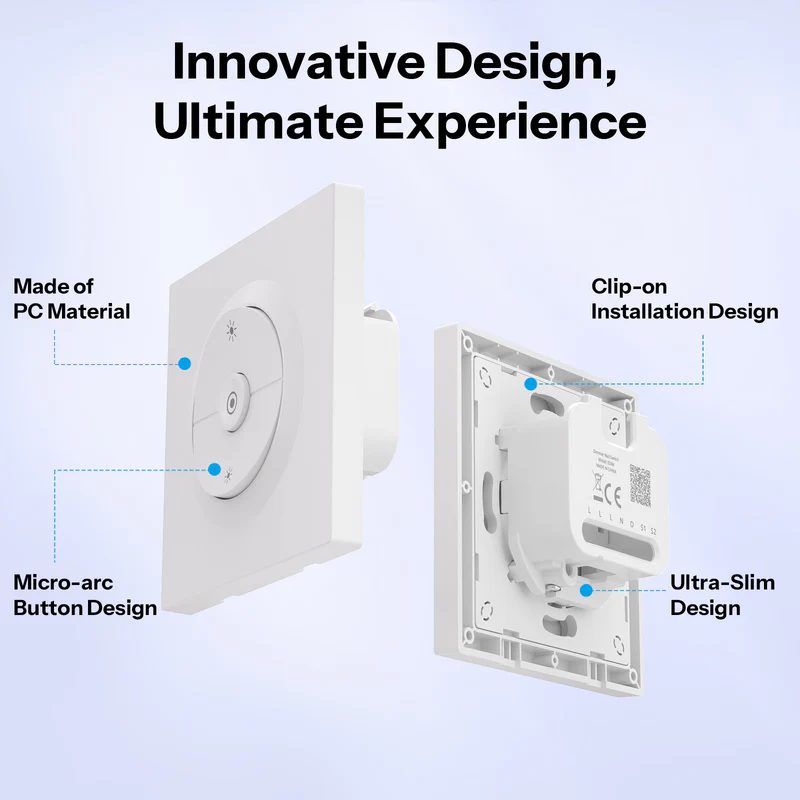

Clip-on montáž a ohnivzdorný PC materiál

Kryt se na zadní rámeček nasazuje systémem clip-on – tedy nacvaknutím bez šroubování čelní části. Při instalaci nejprve uvolníte šrouby na svorkách modulu, provedete zapojení, modul usadíte na zadní bracket krytu a celou sestavu zacvaknete. Tím se zkracuje doba montáže a kryt zůstává bezpečně zafixovaný. Výhodou je i snadná demontáž při pozdějším servisu nebo výměně modulu.

Tělo krytu je vyrobeno z polykarbonátu (PC) s ohnivzdornou úpravou. Materiál je odolný proti poškrábání a tvarově stálý, takže nedeformuje ani po dlouhodobém používání a zachovává si bílou barvu i hladký povrch. U prvku, který je trvale na očích a denně se ho dotýkáte, je tato odolnost zásadní pro dlouhou životnost a stálý vzhled.

Ergonomická micro-arc tlačítka

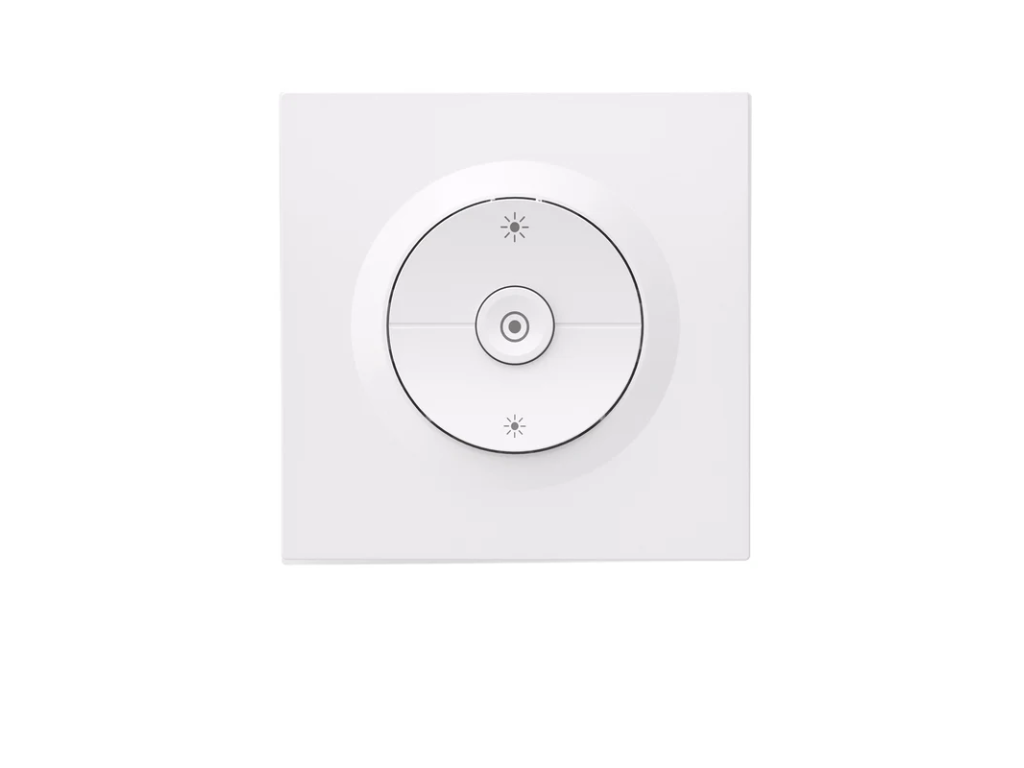

Čelní tlačítka mají takzvaný micro-arc design – jemně prohnutý tvar, který kopíruje přirozený úhel stisku prstu. Horní a dolní tlačítko slouží k přidání a ubrání jasu, prostřední k zapnutí a vypnutí. Zakřivení zlepšuje hmatovou odezvu a činí každodenní ovládání pohodlnějším než u plochých ploch. Jde o detail, který se projeví právě při běžném, opakovaném používání světel v domácnosti.

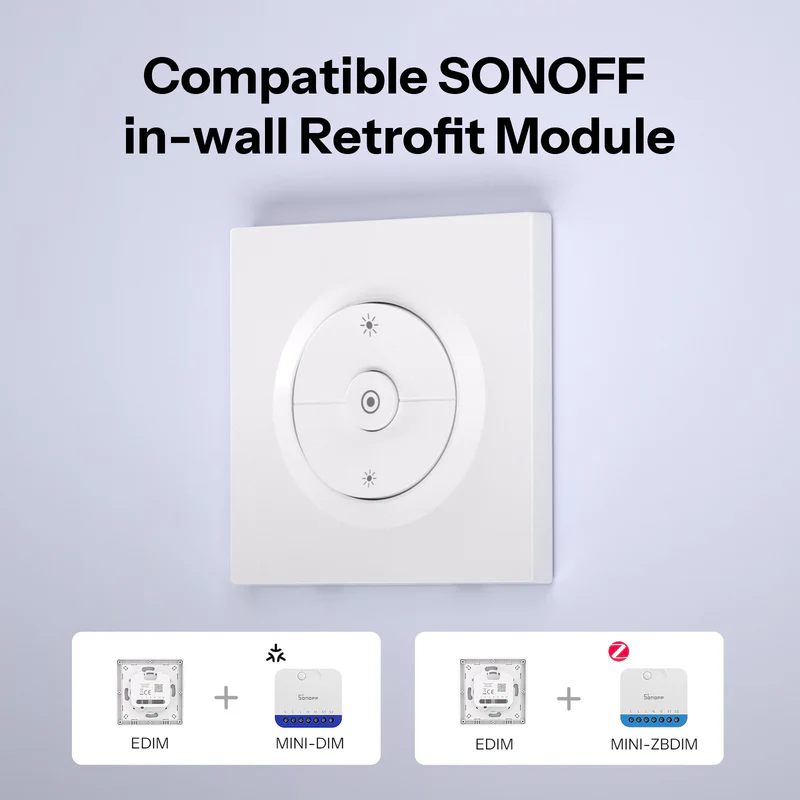

Kompatibilita s moduly SONOFF MINI-DIM a MINI-ZBDIM

EDIM je navržen výhradně pro dva stmívací moduly SONOFF. Pokud budujete Zigbee variantu se stmívačem MINI-ZBDIM, kryt zajistí jeho ovládání ze stěny v rámci vaší Zigbee sítě. Pro Wi-Fi modul MINI-DIM s podporou Matter platí totéž – kryt přidává fyzické ovládání k modulu, který se jinak ovládá přes aplikaci nebo chytrou domácnost. Přesná kompatibilita zaručuje bezpečné usazení modulu a profesionální výsledek instalace.

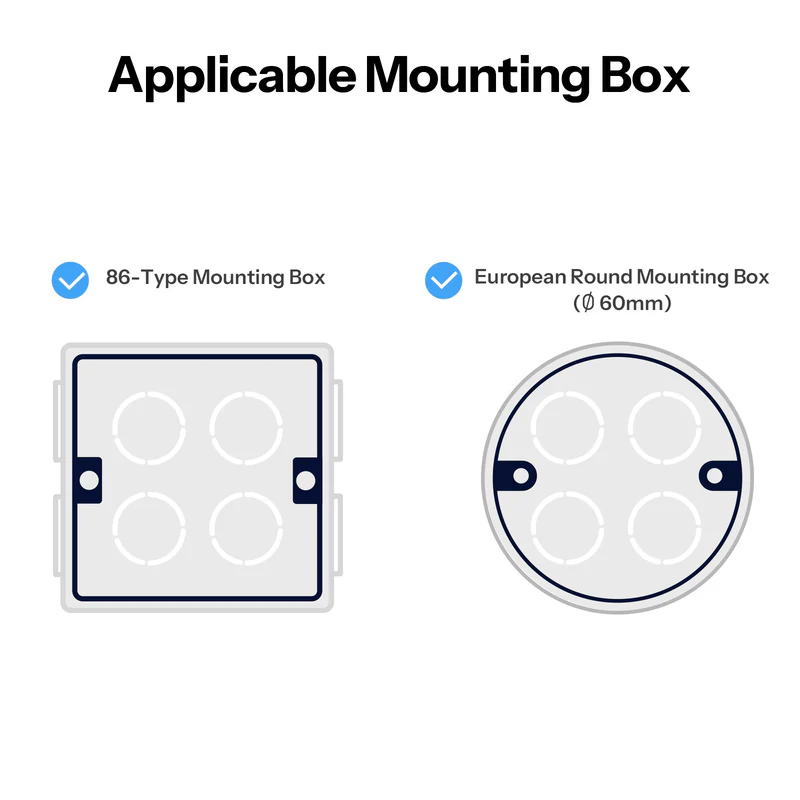

Vhodné instalační krabice

Kryt je rozměrově sladěn se dvěma nejběžnějšími typy instalačních krabic: standardní krabicí typu 86 a evropskou kulatou krabicí o průměru O60 mm. Díky tomu jej lze nasadit do většiny tuzemských i evropských elektroinstalací bez úprav.

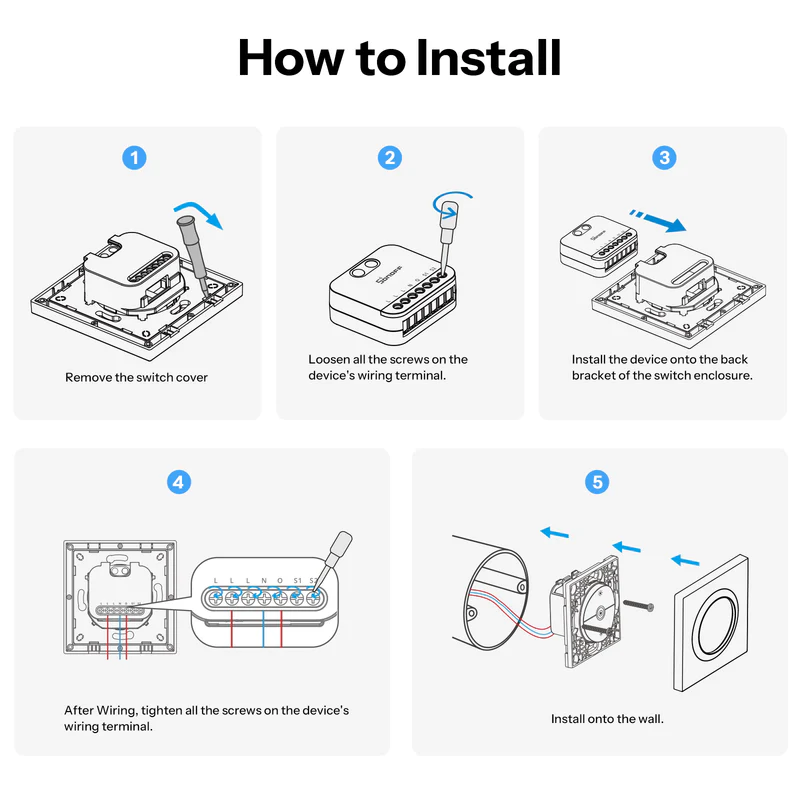

Montáž krok za krokem

Postup montáže je přímočarý: sejmutí krytu, uvolnění všech šroubů na svorkách modulu, usazení modulu na zadní bracket krytu, zapojení vodičů a dotažení svorek, nasazení sestavy do krabice a finální nacvaknutí čelního krytu. Před zapojením je nutné svorky modulu povolit a po dokončení kabeláže je opět pevně dotáhnout pro bezpečný a stabilní provoz.

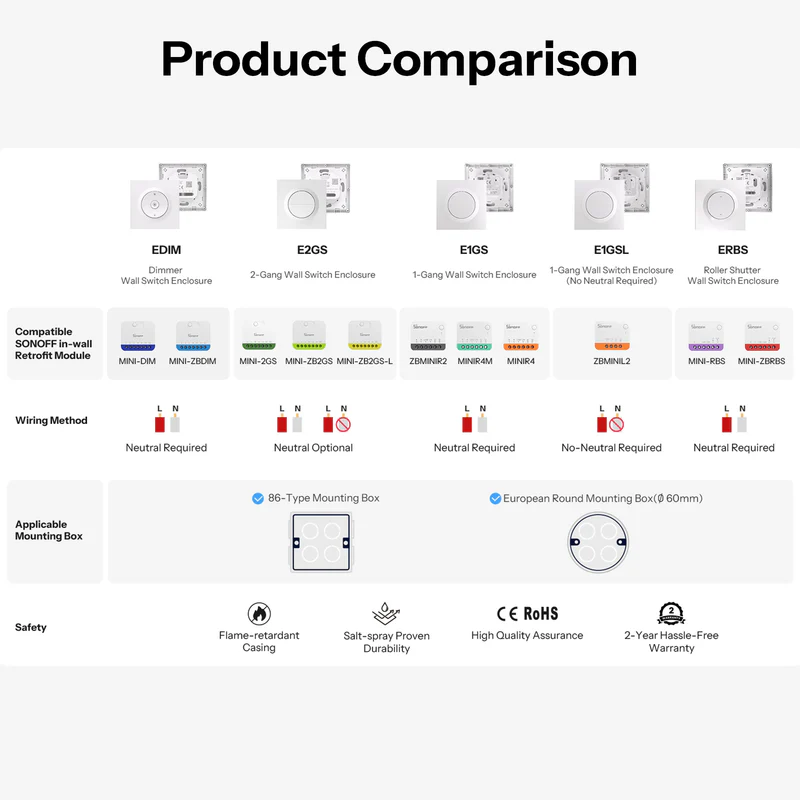

Místo v řadě Fusion

EDIM je stmívačová varianta krytů Fusion. Vedle něj existují kryty pro spínací a žaluziové moduly (E2GS, E1GS, E1GSL, ERBS), které se liší typem ovládání a podporovaným modulem. Pokud tedy nehledáte stmívání, ale spínání nebo ovládání rolet, sáhnete po jiném krytu téže řady; EDIM je určen výhradně pro stmívací moduly MINI-DIM a MINI-ZBDIM.

Časté dotazy

Funguje SONOFF EDIM samostatně?
Ne. EDIM je pasivní kryt s tlačítky. Vyžaduje vložený stmívací modul SONOFF MINI-DIM nebo MINI-ZBDIM, který obstarává samotné stmívání a komunikaci. Bez modulu nemá kryt žádnou elektronickou funkci.

Do jaké instalační krabice se EDIM hodí?
Do standardní krabice typu 86 a do evropské kulaté krabice o průměru O60 mm. Vnitřní hloubka krytu je pouze 21 mm, takže si poradí i s mělčími krabicemi, kde tradiční řešení místo přesáhne.

Je rozdíl mezi použitím s MINI-DIM a MINI-ZBDIM?
Z hlediska krytu ne – montáž i ovládání tlačítky jsou stejné. Liší se vložený modul: MINI-DIM komunikuje přes Wi-Fi s podporou Matter, MINI-ZBDIM přes Zigbee. Volba modulu závisí na vašem ekosystému chytré domácnosti.

Lze kryt později sundat kvůli servisu?
Ano. Čelní část je nacvakávací (clip-on), takže ji lze sejmout a získat přístup k modulu při výměně nebo údržbě bez poškození instalace.
