Sonoff Fusion Orb-DIM chytrý WiFi stmívací vypínač s podporou Matter

Detailní popis produktu

Sonoff Fusion Orb-DIM (MINI-DIM-E) je nástěnný stmívač určený pro modernizaci běžného osvětlení na chytré – bez nutnosti měnit svítidla nebo řešit brány. Připojuje se do Wi-Fi (2,4 GHz) a podporuje Matter, takže jej lze přidat do kompatibilních aplikací a ekosystémů přes Matter QR kód.

Zařízení je navrženo pro dimování dimovatelných LED zdrojů, klasických žárovek, halogenů a dimovatelných elektronických transformátorů. Na čelní straně má přímé ovládání (zapnutí/vypnutí, zvýšení/snížení jasu) a současně nabízí svorky pro připojení externích spínačů.

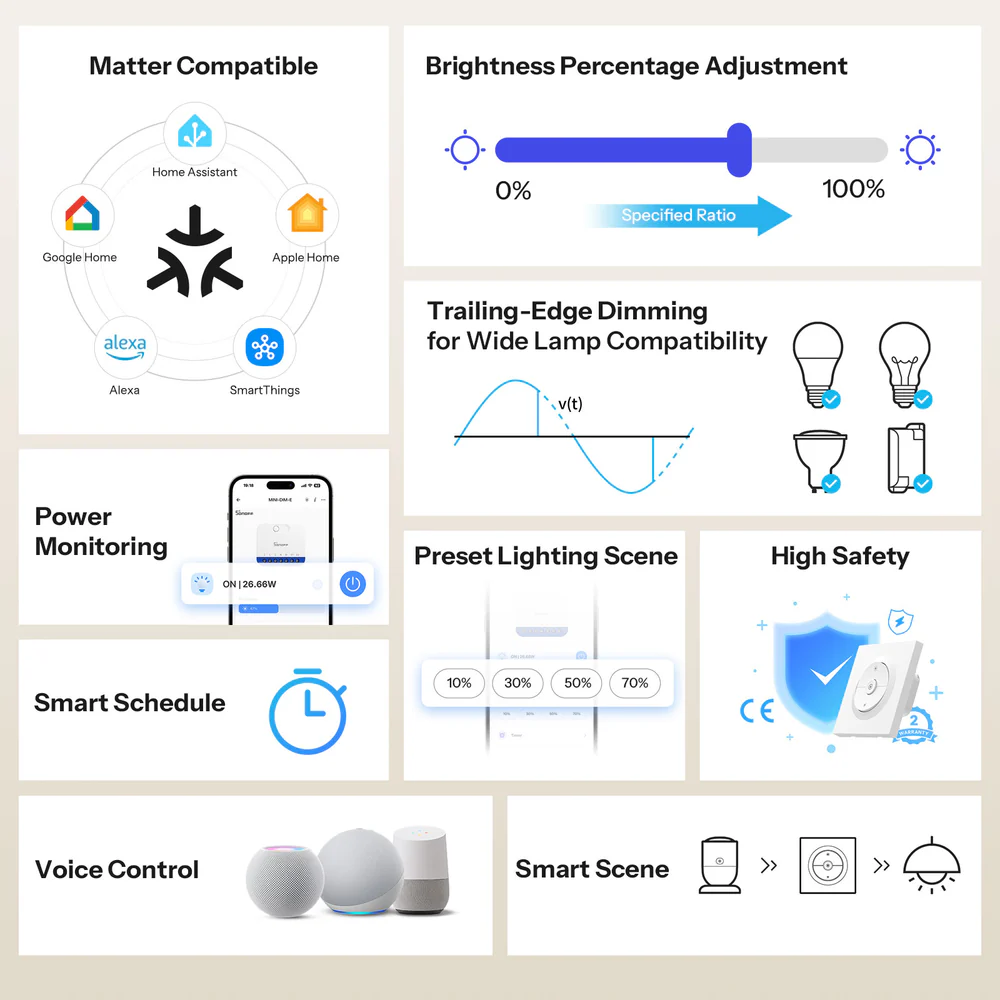

Klíčové vlastnosti

• Matter over Wi-Fi pro integraci do kompatibilních aplikací a platforem přes Matter QR kód.
• Lokální ovládání na zařízení (tlačítka pro zapnutí/vypnutí a změnu jasu).
• Automatická i ruční kalibrace stmívání pro stabilní rozsah jasu u různých světelných zdrojů.
• Volba typu stmívání (leading edge / trailing edge) pro přizpůsobení konkrétní zátěži.

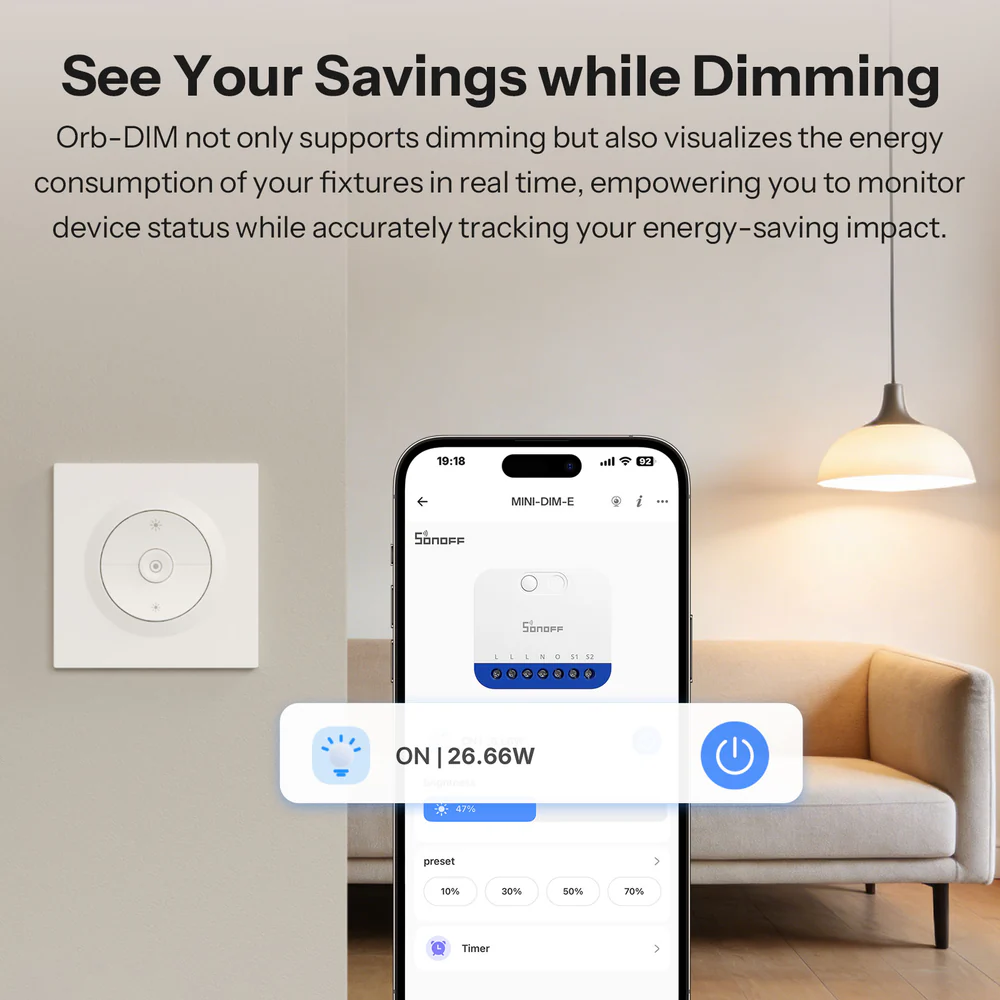

• Ochrany a diagnostika – detekce výkonu a ochrana proti přehřátí.
• Vstupy S1/S2 pro připojení externích spínačů.

Praktické použití a reálné scénáře

Orb-DIM je určen tam, kde chcete plynule řídit jas hlavního světla v místnosti a současně zachovat běžné návyky ovládání. Typické použití je obývací pokoj, ložnice nebo chodba, kde se hodí kombinace manuálního stmívání a automatizací (např. noční režim, ztlumení při sledování TV nebo postupné rozsvěcení).

Pro automatizace je praktické napojení na senzory pohybu a přítomnosti – například s Sonoff SNZB-03P lze světlo spínat při pohybu, se senzorem přítomnosti SNZB-06P je možné držet světlo aktivní podle skutečné přítomnosti a s kontaktem SNZB-04P lze rozsvítit při otevření dveří.

Zásadní funkce: kalibrace stmívání a volba režimu (leading/trailing edge)

U stmívání je klíčové, aby se rozsah jasu choval stabilně – bez blikání, samovolného zhasínání nebo „mrtvé zóny“ na začátku/konci rozsahu. Orb-DIM proto podporuje automatickou kalibraci a také ruční doladění. To se používá zejména v situaci, kdy se po výměně světelného zdroje změní chování stmívání nebo když chcete mít jistotu konzistentního minima a maxima jasu.

Součástí nastavení je i volba typu stmívání leading edge nebo trailing edge, aby bylo možné zvolit vhodný režim podle typu zátěže a dimovatelných zdrojů. Cílem je dosáhnout plynulého stmívání v celém rozsahu bez rušivých jevů.

Externí ovládání a vstupy

Kromě čelních tlačítek má zařízení svorky S1 a S2 pro připojení externích spínačů. To je praktické tam, kde chcete zachovat stávající ovládací místo nebo doplnit další ovládání světla bez změny uživatelského komfortu.

Instalace a požadavky na montáž

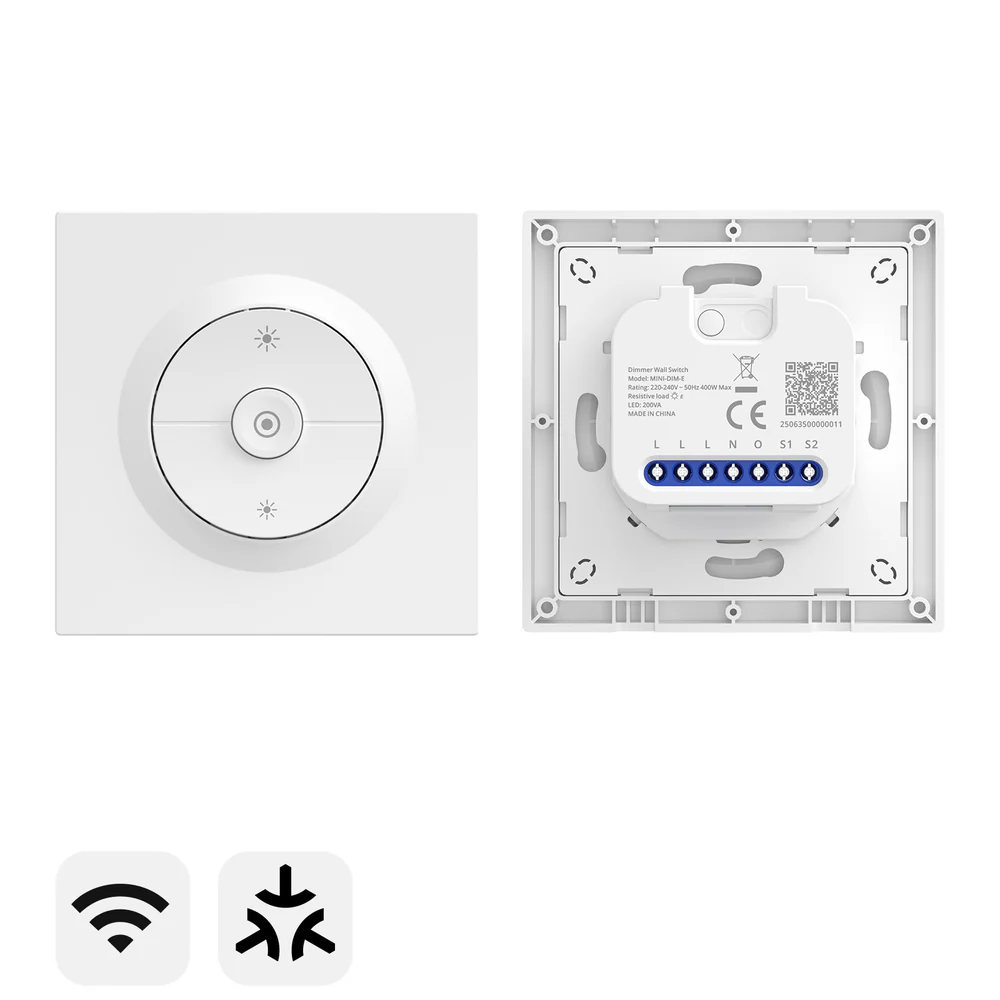

Zařízení se zapojuje na svorky L (fáze), N (nulový vodič), O (výstup na světelný okruh) a dle potřeby S1/S2 pro externí spínače. Je určeno pro vnitřní instalaci.

Při prvním zapnutí vstupuje do párovacího režimu. Tlačítkem na zařízení lze režimy vyvolat také manuálně: podržení přibližně 5 s pro párování, 10 s pro automatickou kalibraci stmívání a 15 s pro obnovení továrního nastavení.

Zapojení a bezpečnostní zásady

Instalaci a údržbu má provádět odborně způsobilá osoba. Se svorkami se nemanipuluje, pokud je zařízení pod napětím. Pro zajištění bezpečnosti instalace se před zařízení uvádí jištění typu MCB nebo RCBO s elektrickým jmenovitým proudem 2 A.

Síť, komunikace a role v systému

Orb-DIM komunikuje přes Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n) a podporuje Matter. Pro přidání do Matter ekosystému se používá kompatibilní aplikace a skenování Matter QR kódu (na zařízení nebo v rychlém průvodci). Zařízení lze přidat také do aplikace eWeLink; základní ovládání přes Matter zahrnuje zapnutí/vypnutí, změnu jasu a automatickou kalibraci, další pokročilé parametry stmívání jsou dostupné v eWeLink.

Kompatibilita a související produkty

Pokud potřebujete stmívání ve formě modulu do instalační krabice, dává smysl porovnat provedení s Sonoff MINI-DIM MINI Extreme. Pro Zigbee instalace je alternativou nástěnný stmívač Sonoff Fusion Orb-ZBDIM nebo kompaktní Zigbee stmívací modul Sonoff MINI-ZBDIM Mini Extreme.

V systémech založených na Zigbee může být centrálním bodem ovládání a automatizací brána Sonoff Zigbee Bridge Ultra nebo Zigbee Bridge Pro, případně nástěnný panel NSPanel Pro pro lokální ovládání scén.

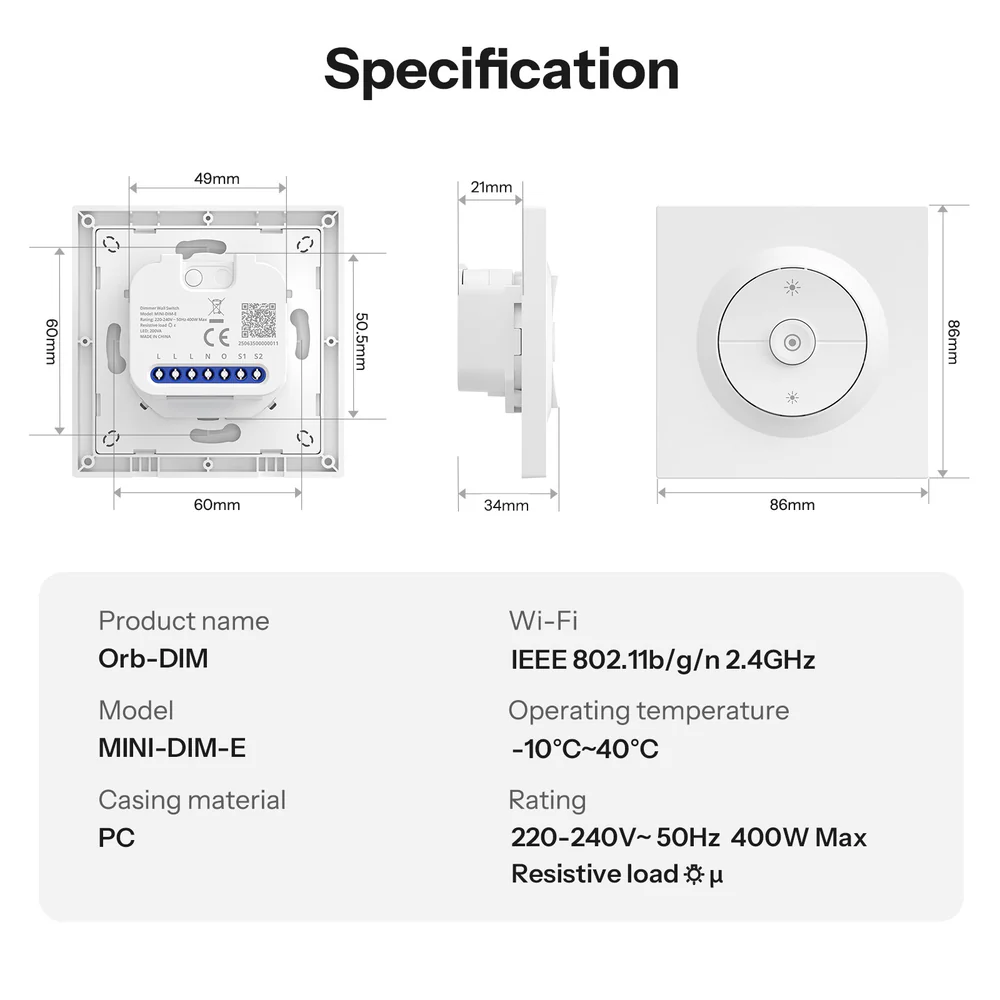

Technické parametry

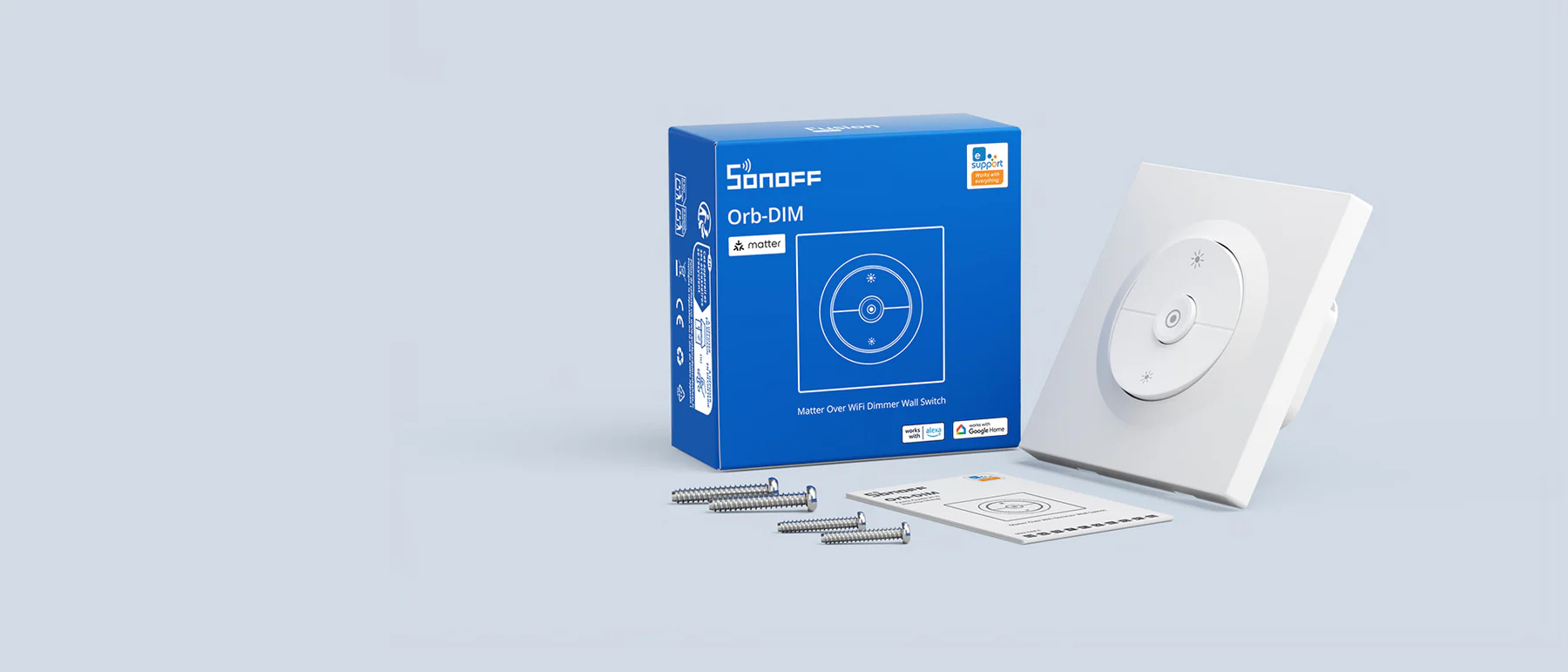

Obsah balení

• Sonoff Fusion Orb-DIM (MINI-DIM-E)
• Rychlý průvodce / dokumentace s Matter QR kódem
