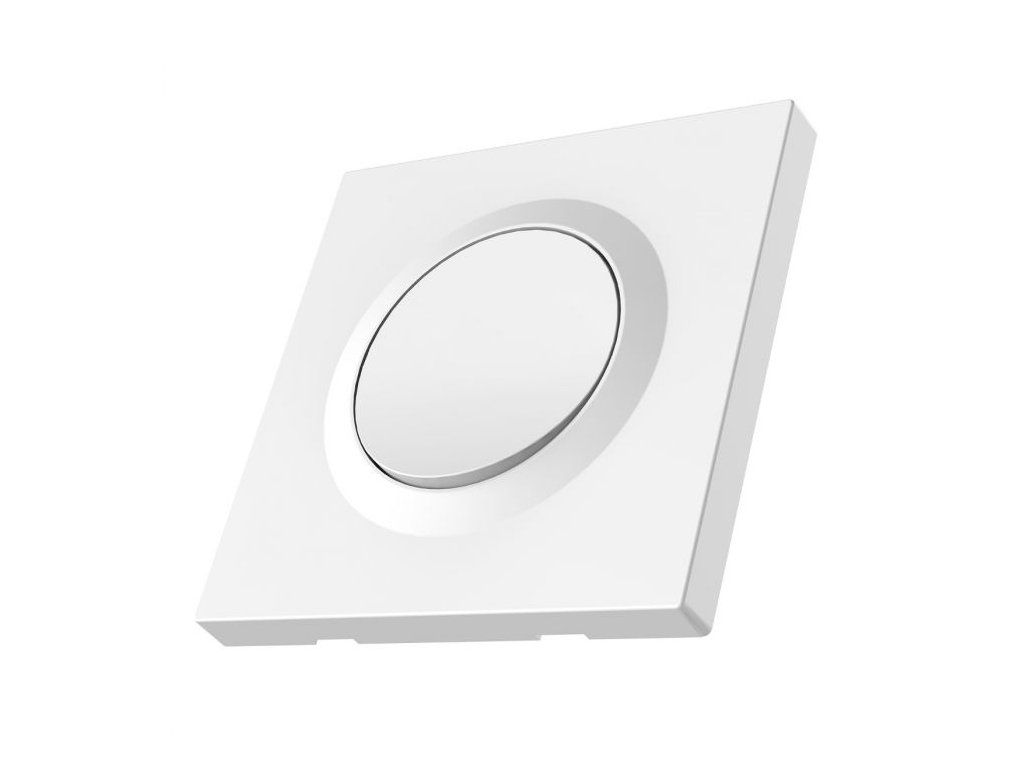

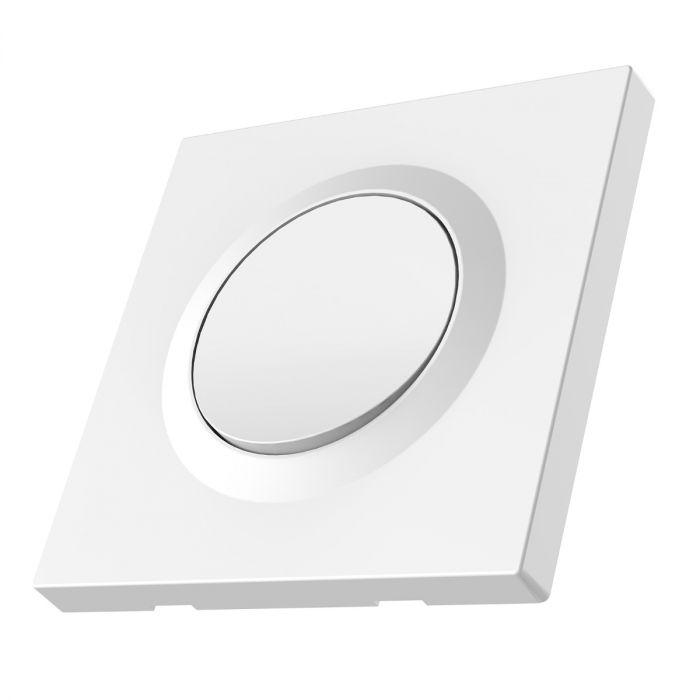

SONOFF Fusion Orb-ZBW1, ZigBee chytrý nástěnný spínač

Detailní popis produktu

SONOFF Fusion Orb-ZBW1 je Zigbee chytrý nástěnný vypínač určený pro ovládání jednoho světelného okruhu v běžné elektroinstalaci. Nahrazuje klasický vypínač, ale přidává možnost ovládání přes aplikaci, automatizace, časové plány, chytré scény a napojení do Zigbee ekosystému.

Zařízení je vhodné pro instalace, kde je v instalační krabici dostupný nulový vodič. Pracuje v síti Zigbee 3.0, vyžaduje kompatibilní Zigbee bránu nebo koordinátor a kromě samotného spínání světla pomáhá zlepšit pokrytí Zigbee sítě díky funkci repeateru.

Chytré ovládání jednoho světelného okruhu

SONOFF Fusion Orb-ZBW1 slouží k ovládání jednoho elektrického okruhu, typicky světla v místnosti, chodbě nebo technickém prostoru. Po instalaci nahrazuje běžný nástěnný vypínač, takže světlo lze dál ovládat klasicky stiskem tlačítka přímo na zdi. Zároveň se ale přidá možnost vzdáleného ovládání přes Zigbee systém.

Uvnitř vypínače je relé, které spíná fázový výstup ke světlu. Vypínač je napájen ze sítě 100–240 V AC a pro správnou funkci vyžaduje připojení fáze i nulového vodiče. To je důležité ověřit před nákupem, protože ve starších instalacích bývá v krabici vypínače někdy pouze fáze a spínaný vodič ke světlu.

Chytré ovládání dává smysl tam, kde chcete zachovat běžné nástěnné ovládání, ale zároveň světlo zapínat podle času, scén, automatizací nebo vzdáleně. Typickým použitím je chodba, dětský pokoj, pracovna, schodiště, garáž nebo technická místnost. Pro uživatele je důležité, že fyzický vypínač zůstává funkční i pro běžné ruční ovládání.

Zařízení je určeno pro odporovou zátěž do 10 A. Maximální výkon je závislý na napětí sítě a u běžné 240V instalace odpovídá až 2400 W odporové zátěže. U LED osvětlení je potřeba vždy respektovat reálné parametry svítidla a zdroje, nejen maximální proud uvedený u vypínače.

Zigbee 3.0 bez zatěžování Wi-Fi sítě

Fusion Orb-ZBW1 komunikuje přes Zigbee 3.0. To znamená, že se nepřipojuje přímo k domácí Wi-Fi síti, ale do Zigbee sítě řízené kompatibilní bránou nebo koordinátorem. V praxi je proto potřeba například SONOFF Zigbee Bridge, NSPanel Pro, iHost, ZBDongle-P, ZBDongle-E nebo jiný kompatibilní Zigbee koordinátor.

Zigbee je vhodné pro chytré osvětlení, senzory a spínače, protože má nízkou spotřebu, rychlou odezvu a umí vytvářet mesh síť. Síťová zařízení napájená ze sítě mohou zároveň předávat signál dál, čímž zlepšují pokrytí v domě. To je rozdíl proti běžným Wi-Fi vypínačům, které se připojují přímo k routeru a mohou při větším počtu zařízení více zatěžovat Wi-Fi síť.

Vypínač je vhodný pro eWeLink ekosystém se SONOFF Zigbee bránami, ale může být použit i v otevřenějších instalacích podle podpory konkrétního Zigbee koordinátoru. V Home Assistantu jej lze typicky řešit přes Zigbee integraci, například ZHA nebo Zigbee2MQTT, pokud je zařízení v dané integraci podporováno. Rozsah dostupných funkcí se může lišit podle použité brány, firmwaru a integrační platformy.

Důležité je správné umístění Zigbee koordinátoru a celková kvalita Zigbee sítě. Pokud je síť slabá nebo koordinátor daleko, může docházet ke zpožděným reakcím nebo výpadkům komunikace. Vypínač napájený ze sítě zde pomáhá i jako Zigbee repeater, takže může zlepšit spojení pro další zařízení v okolí.

Zigbee repeater pro stabilnější síť

Jednou z praktických funkcí tohoto vypínače je Zigbee repeater. Protože je zařízení trvale napájené ze sítě, může v Zigbee síti předávat komunikaci mezi koordinátorem a dalšími Zigbee zařízeními. Tím může zlepšit dosah a stabilitu sítě hlavně v místech, kam signál z koordinátoru nedosáhne přímo.

Funkce repeateru je důležitá zejména u větších bytů, domů s více místnostmi nebo instalací s více zdmi mezi koordinátorem a koncovými zařízeními. Bateriové senzory většinou Zigbee signál dál neposílají, zatímco síťově napájené prvky ano. Nástěnný vypínač tak kromě ovládání světla zároveň pomáhá infrastruktuře chytré domácnosti.

Praktický dopad se projeví například u dveřních senzorů, pohybových čidel nebo tlačítek umístěných dál od koordinátoru. Pokud je mezi nimi trvale napájený Zigbee prvek, může síť vytvořit spolehlivější cestu. Nejde ale o samostatnou náhradu správně navržené Zigbee sítě, protože kvalitu spojení ovlivňuje i rozmístění zařízení, konstrukce budovy a rušení v pásmu 2,4 GHz.

Repeater má smysl hlavně tehdy, když je vypínač instalovaný na vhodném místě mezi koordinátorem a dalšími zařízeními. Pokud je vypínač umístěný v kovové krabici, za silnou zdí nebo v místě se slabým signálem, jeho přínos pro mesh síť může být omezený. Pro stabilní instalaci je proto vhodné kombinovat více trvale napájených Zigbee prvků v různých částech domu.

Detach Relay Mode pro oddělení tlačítka a relé

Vypínač podporuje režim Detach Relay Mode. Tato funkce odděluje chování fyzického tlačítka od samotného reléového výstupu. Stisk tlačítka tak nemusí vždy přímo vypnout napájení světla, ale může sloužit jako vstup pro chytrou scénu nebo automatizaci.

Detach Relay Mode je užitečný hlavně u chytrých žárovek nebo chytrých svítidel. U těch bývá nežádoucí, aby jim klasický vypínač fyzicky odpojoval napájení, protože pak přestanou být dostupné v aplikaci i automatizacích. V odděleném režimu může světlo zůstat napájené a stisk vypínače může pouze odeslat příkaz do systému chytré domácnosti.

Tím lze zachovat přirozené ovládání na zdi, ale zároveň nepoškodit logiku chytré domácnosti. Uživatel stále stiskne vypínač jako běžně, ale za tímto stiskem může být scéna, skupina světel nebo jiná automatizace. Typicky se to hodí v místnostech, kde je více chytrých světelných zdrojů a nechcete je fyzicky odpojovat od napájení.

Dostupnost a přesné chování této funkce závisí na použité bráně nebo integrační platformě. V eWeLink ekosystému je funkce součástí podporovaných vlastností zařízení. V otevřených systémech je potřeba ověřit, zda daná Zigbee integrace vystavuje potřebné parametry pro nastavení oddělení relé.

Časové plány, scény a automatizace

Po přidání do kompatibilního Zigbee systému lze vypínač používat v automatizacích. To znamená, že světlo nemusí být ovládané jen ručně, ale může reagovat na čas, senzory, stav dalších zařízení nebo předem nastavené scény. Typickým příkladem je automatické rozsvícení chodby večer, vypnutí světla po určité době nebo zapojení vypínače do nočního režimu.

Časové plány dávají smysl u světel, která se používají pravidelně. Například venkovní předsíňové světlo lze zapnout v určitou hodinu a později vypnout, technické osvětlení lze vypínat automaticky a dětský pokoj může mít nastavené omezené večerní osvětlení. Uživatel tak nemusí řešit opakované ruční ovládání.

Chytré scény umožňují propojit vypínač s dalšími prvky domácnosti. Stisk tlačítka může například spustit scénu pro odchod z domu, vypnout více světel nebo aktivovat konkrétní režim v místnosti. Pokud je vypínač použitý v systému s dalšími Zigbee prvky, otevírá se širší možnost logických vazeb mezi světly, senzory a ovladači.

Hlasové ovládání je dostupné podle použitého ekosystému a Zigbee brány. Při použití kompatibilní brány lze světlo ovládat například přes Amazon Alexa nebo Google Assistant. V praxi to znamená, že vypínač zůstává fyzickým ovládacím bodem, ale světlo lze současně řídit aplikací, hlasem i automatizací.

Instalace a zapojení

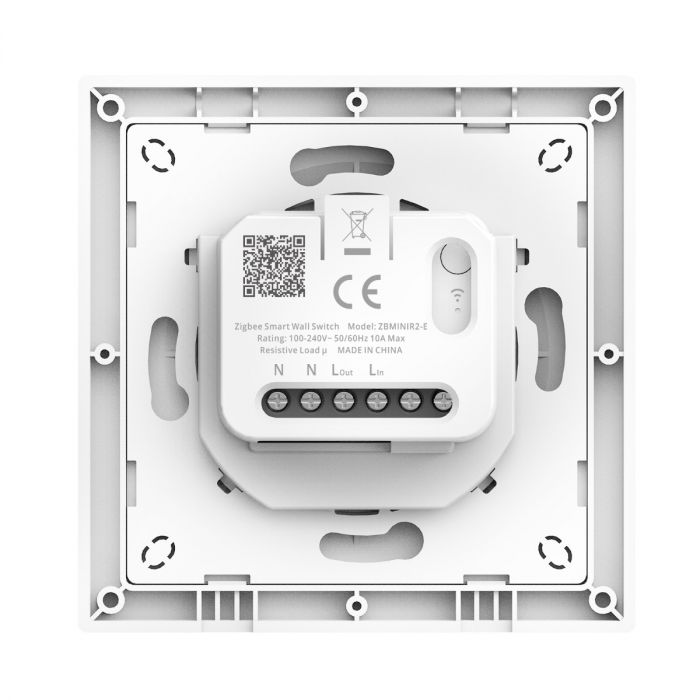

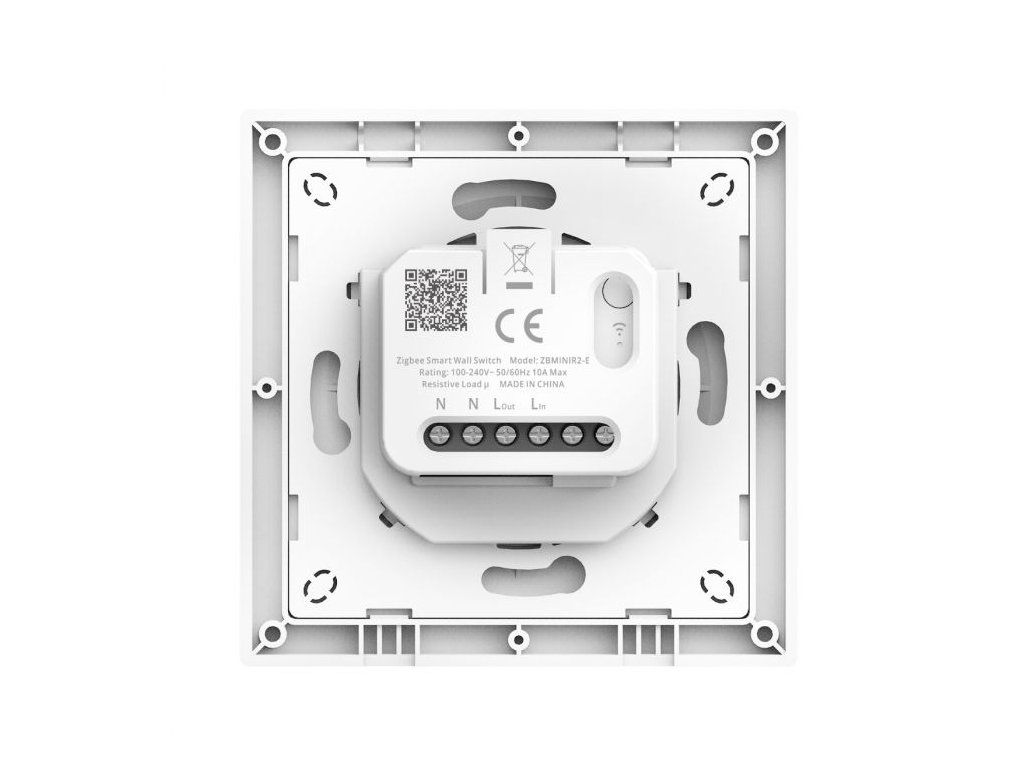

SONOFF Fusion Orb-ZBW1 je určený pro instalaci do standardní instalační krabice pro nástěnný vypínač. Vyžaduje připojení fáze, nulového vodiče a výstupu ke světlu. Svorky jsou označeny N pro nulový vodič, L In pro přívod fáze a L Out pro spínaný fázový výstup ke světelnému okruhu.

Před instalací je nutné vypnout napájení příslušného okruhu. Výrobce výslovně uvádí, že instalaci a údržbu má provádět kvalifikovaný elektrikář. Při práci na zařízení pod napětím hrozí úraz elektrickým proudem, proto se nesmí manipulovat se svorkami ani vodiči, pokud je okruh napájený.

Výrobce doporučuje, aby byl před zařízením instalován jistič nebo RCBO s elektrickým dimenzováním 10 A. To odpovídá maximálnímu zatížení samotného vypínače a je důležité pro bezpečné provozní jištění. Použitý vodič má být měděný plný nebo lankový v doporučeném rozsahu 16 až 14 AWG.

Po zapnutí napájení vstoupí zařízení při prvním použití do párovacího režimu. Párování trvá 3 minuty a je signalizováno pomalým blikáním zelené LED. Pokud zařízení párovací režim opustí, lze jej znovu aktivovat podržením tlačítka po dobu 5 sekund nebo rychlým provedením pěti cyklů zapnuto/vypnuto.

Kompatibilita

Vypínač pracuje v síti Zigbee 3.0 a vyžaduje kompatibilní Zigbee bránu nebo koordinátor. Výrobcem doporučené SONOFF brány zahrnují ZBBridge-P, ZBBridge-U, NSPanel Pro a iHost. Kompatibilní jsou také SONOFF ZBDongle-P a ZBDongle-E používané jako Zigbee koordinátory.

Při použití s eWeLink ekosystémem lze zařízení ovládat přes aplikaci, vytvářet scény a propojit jej s dalšími zařízeními SONOFF. U otevřených platforem záleží na podpoře dané Zigbee integrace. V Home Assistantu může být zařízení použitelné přes ZHA nebo Zigbee2MQTT, pokud jej zvolená integrace a firmware koordinátoru správně rozpoznají.

Vypínač není Wi-Fi zařízení a nepřipojuje se přímo k routeru. To je důležité při plánování instalace, protože bez Zigbee brány nebude dostupné chytré ovládání, aplikace ani automatizace. Fyzické ovládání světla ale zůstává principem nástěnného spínače.

Technické parametry

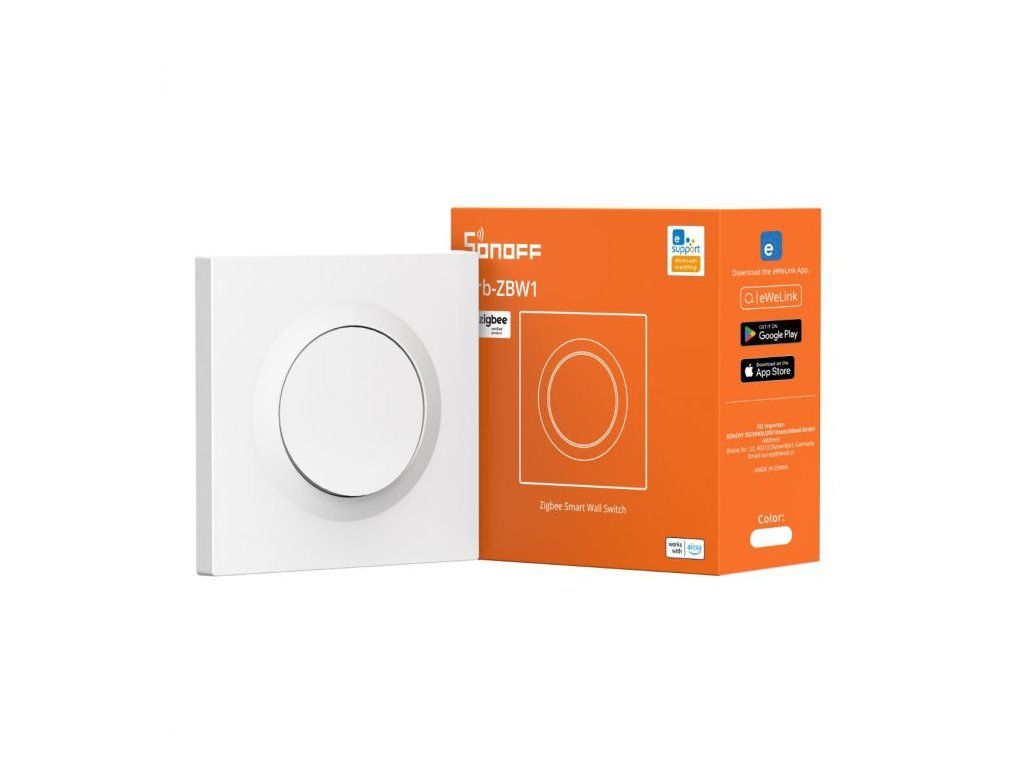

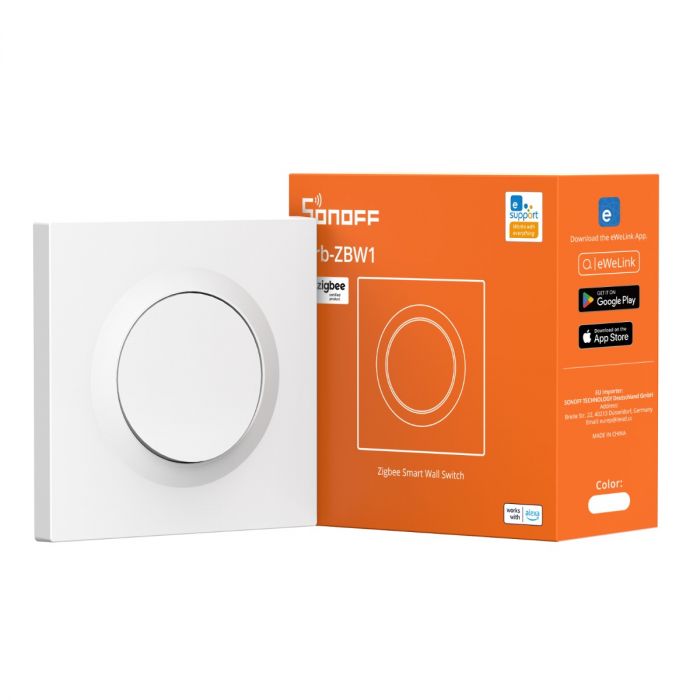

Obsah balení

• SONOFF Fusion Orb-ZBW1 Zigbee chytrý nástěnný vypínač
• Spínací modul ZBMINIR2-E integrovaný ve vypínači
• Uživatelská dokumentace
