Sonoff MINI Dry MINI-ZBD Beznapěťový Zigbee Smart Spínač

Detailní popis produktu

Sonoff MINI-ZBD je kompaktní beznapěťový Zigbee spínač se suchým kontaktem, který přivádí dálkové ovládání a automatizaci k zařízením, jež se běžným chytrým relé ovládat nedají. Místo spínání síťového napětí pracuje s tzv. suchým (beznapěťovým) kontaktem v provedení NO/NC, takže dokáže nahradit nástěnné tlačítko nebo přepínač u garážových vrat, pohonů bran, kotlů, tepelných čerpadel, čerpadel či požárních systémů, aniž by se zasahovalo do jejich vlastní elektroniky.

Velkou předností je univerzální napájení 100–240 V AC i 12–48 V DC a výstup pro nízkonapěťové DC motory a ventily do 8 W. Jeden modul tak pokryje klasickou domácí elektroinstalaci i nízkonapěťové projekty napájené z baterie, solárního zdroje nebo DC rozvodu – v karavanu, na lodi nebo v technickém rozvaděči. Modul navíc pracuje jako Zigbee router a posiluje stabilitu celé domácí Zigbee sítě.

Beznapěťový suchý kontakt NO/NC

Suchý kontakt znamená, že relé pouze spojí nebo rozpojí dvojici svorek, ale samo nepřivádí žádné napětí. Ovládané zařízení si napájení svého ovládacího vstupu řeší samo – modul jen simuluje stisk tlačítka. To je klíčové u pohonů vrat a bran nebo u kotlů a tepelných čerpadel, které mají vlastní řídicí svorky a vyžadují právě beznapěťový impuls.

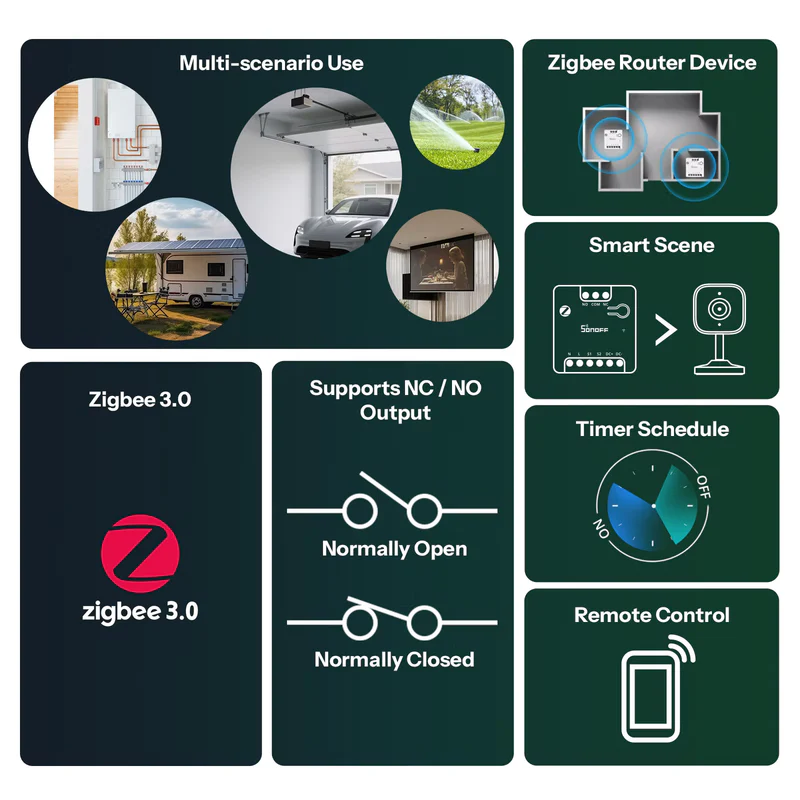

MINI-ZBD podporuje oba režimy: NO (normálně otevřený) i NC (normálně zavřený). V režimu NO je kontakt v klidu rozpojený a sepne až při povelu, v režimu NC je naopak v klidu spojený a při povelu se rozpojí. Díky tomu se modul přizpůsobí logice konkrétního zařízení i bezpečnostním scénářům, kde má systém v klidovém stavu zůstat sepnutý.

Univerzální napájení AC i DC

Modul přijímá síťové napájení 100–240 V AC při 50/60 Hz i nízkonapěťové 12–48 V DC. Tato kombinace z něj dělá univerzální prvek pro běžné rozvody i speciální instalace, kde není stálé síťové napětí k dispozici. Při zapojení do solárních a bateriových systémů, karavanů, lodí nebo DC rozvaděčů odpadá nutnost přidávat zvláštní převodník napětí. Důležité je, že AC a DC napájení se nikdy nepřipojuje současně – modul se napájí vždy jen jedním z obou zdrojů.

Ovládání DC motorů a ventilů do 8 W

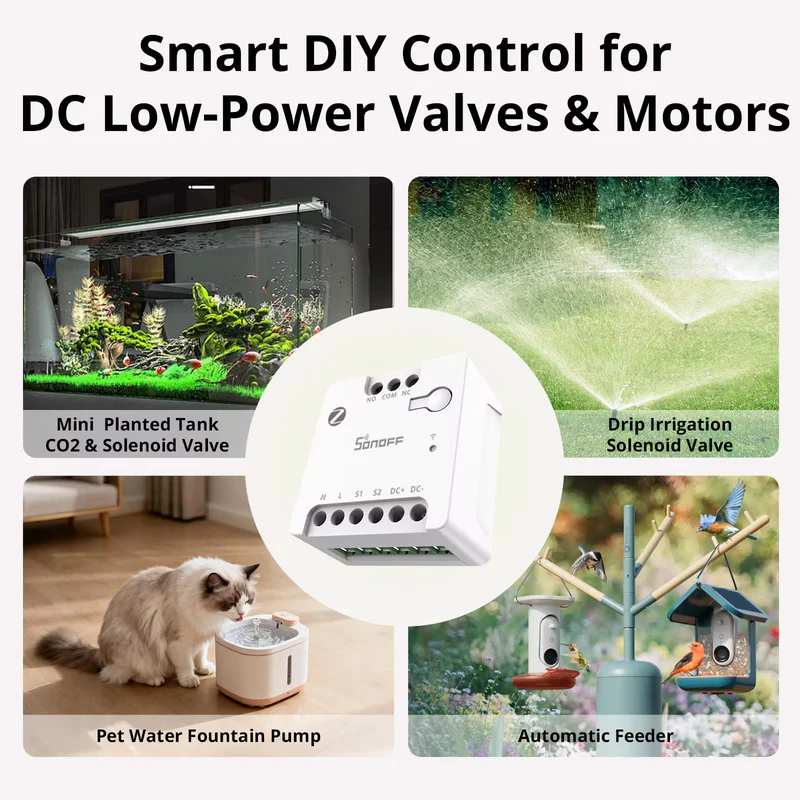

Vedle suchého kontaktu má MINI-ZBD i přímý DC výstup pro nízkopříkonová zařízení. Spolehlivě ovládá malé stejnosměrné motory a elektromagnetické (solenoidové) ventily do příkonu 8 W, případně odporovou zátěž 24 V DC do 2 A. Rychlá odezva a nízký odpor spínacího prvku pomáhají chránit připojenou zátěž a zajišťují plynulý chod při každodenní automatizaci. Hodí se tak pro zavlažovací ventily, CO2 a solenoidové ventily v akváriu, čerpadla pítek pro zvířata nebo automatická krmítka. Výstupní svorka přitom podporuje výhradně DC zátěž – AC spotřebič na ni připojit nelze.

Praktické scénáře použití

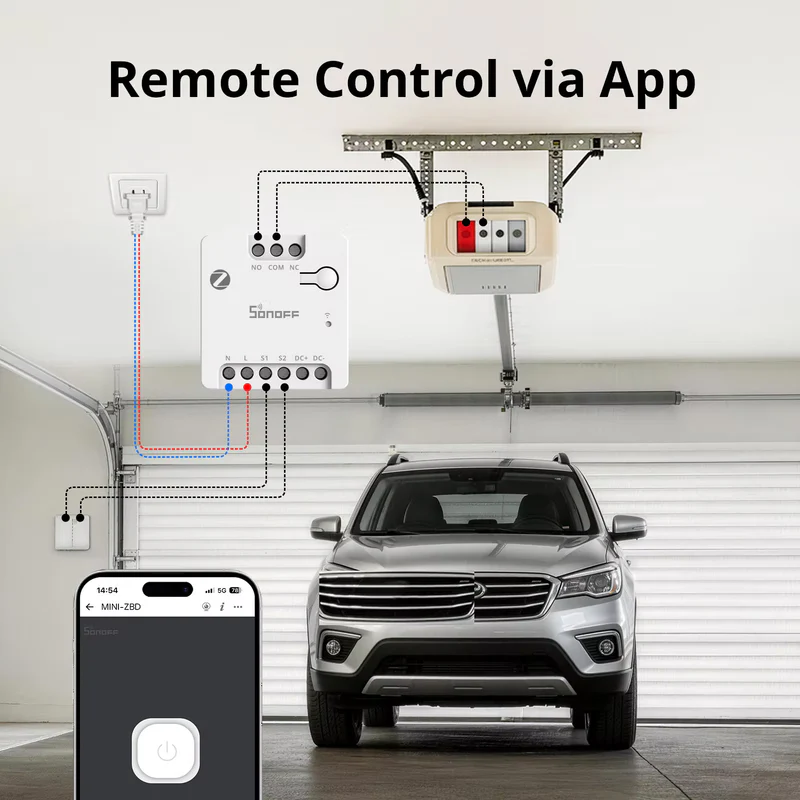

Nejčastějším využitím je chytré ovládání garážových vrat. Modul se připojí paralelně k ovládacímu tlačítku pohonu a přes aplikaci pak vrata otevřete odkudkoli nebo akci zařadíte do automatizace. Stav vrat (otevřeno/zavřeno) lze do scénáře doplnit pomocí magnetického kontaktu, například senzoru otevření Sonoff SNZB-04P, který hlídá, zda vrata skutečně dojela do koncové polohy.

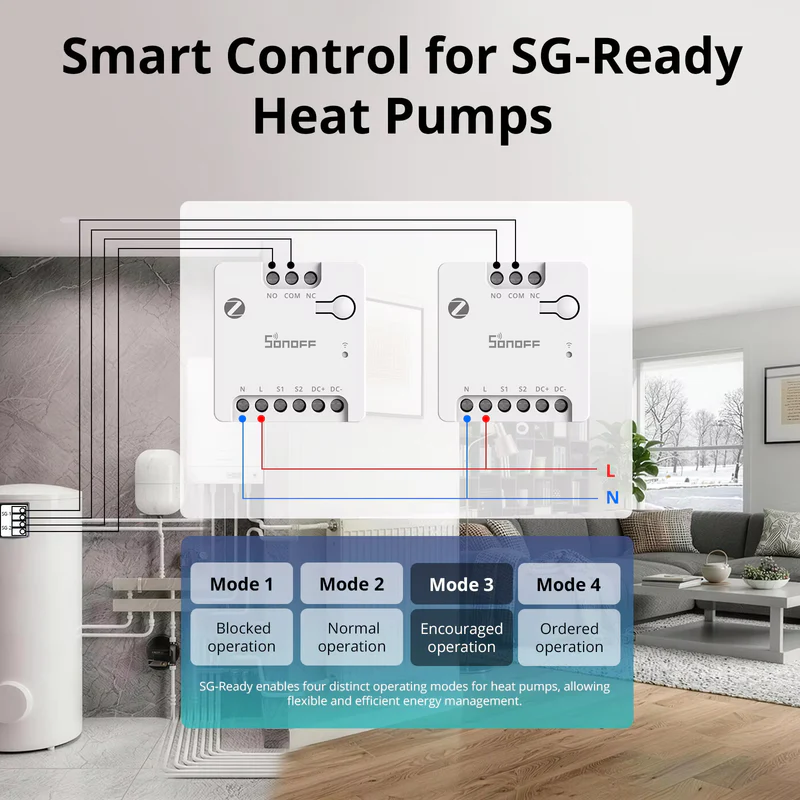

Beznapěťový kontakt se uplatní i u vytápění. U SG-ready tepelných čerpadel umožňuje řízení čtyř provozních režimů (blokovaný, normální, podporovaný a vynucený provoz) a tím i optimalizaci spotřeby podle ceny energie nebo přebytků z fotovoltaiky. Pro čtyři režimy se zpravidla použijí dva moduly, které spínají odpovídající kombinace řídicích vstupů čerpadla.

Ve venkovních aplikacích modul řídí zavlažovací ventily a postřikovače podle časových plánů. Závlahu lze spustit například brzy ráno na pevně daný interval, čímž se šetří voda i čas. Časové plány a chytré scény se nastavují v aplikaci a kombinují s dalšími prvky domácnosti.

Zigbee router pro stabilnější mesh síť

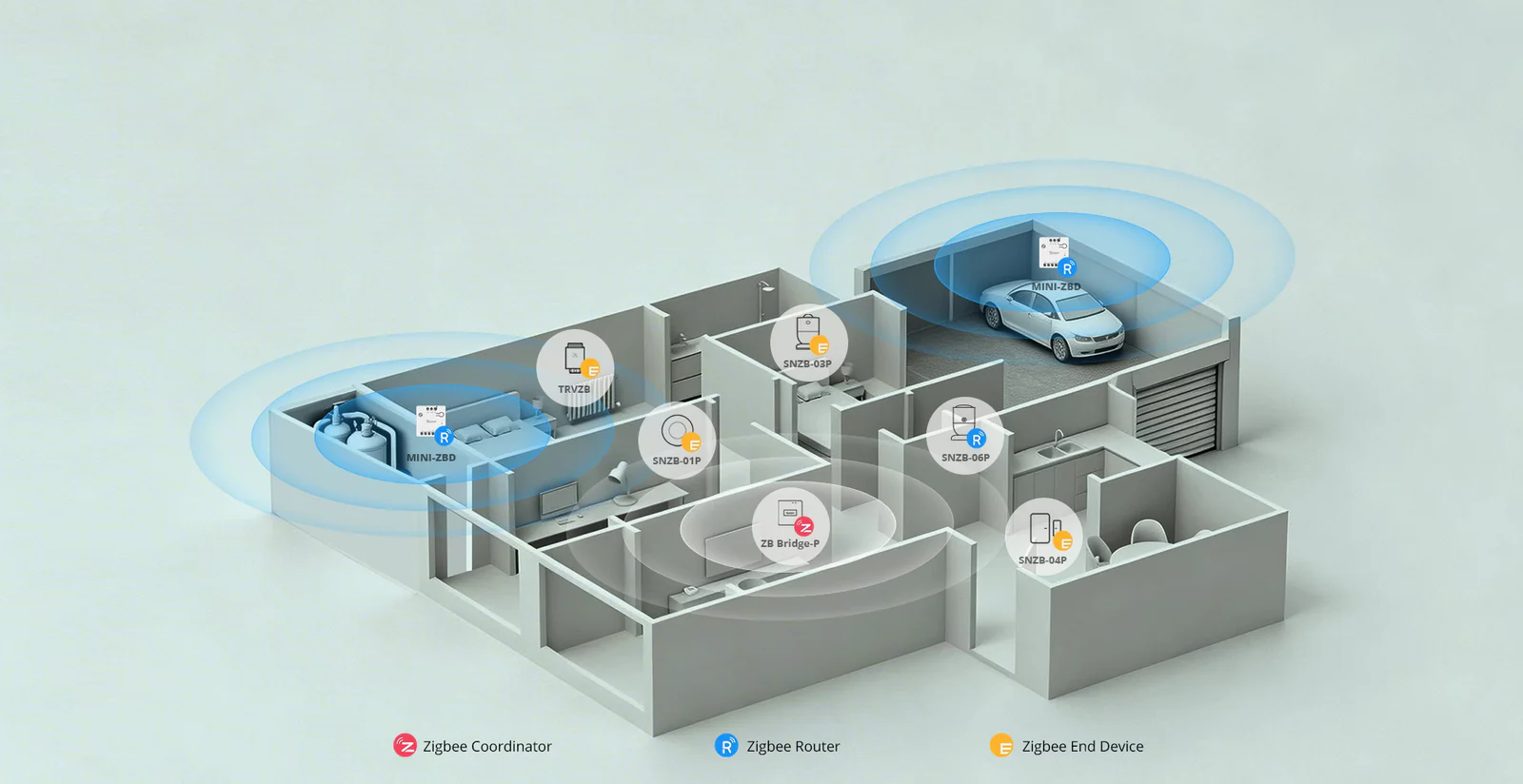

MINI-ZBD komunikuje protokolem Zigbee 3.0 (IEEE 802.15.4) a kromě vlastního spínání plní roli routeru. Trvale napájené routery v Zigbee síti přeposílají data ostatních zařízení, prodlužují dosah a omezují hluchá místa, takže každý takový modul zároveň posiluje stabilitu celé domácnosti. Pro chytré ovládání je vždy potřeba kompatibilní Zigbee brána, například Sonoff Zigbee Bridge Pro; bránu zároveň zastane i ovládací panel Sonoff NSPanel Pro Gen2, který spojuje fyzické ovládání s centrálou v jednom zařízení. Přes bránu se modul propojí s aplikací eWeLink i s Home Assistantem pro lokální ovládání, případně přes Matter Bridge i s ekosystémem Apple Home.

Rozšíření o výkonná zařízení přes stykač

Samotný modul je dimenzován na nízkovýkonové zátěže, ve spojení s vhodným stykačem ale dokáže ovládat i výkonné spotřebiče. MINI-ZBD pošle nízkovýkonový spínací signál a stykač bezpečně sepne silovou část – klimatizaci, velké čerpadlo nebo průmyslové osvětlení. Získáte tak cenově efektivní řešení, aniž byste museli kupovat drahé vysokopříkonové spínací moduly.

Instalace a zapojení

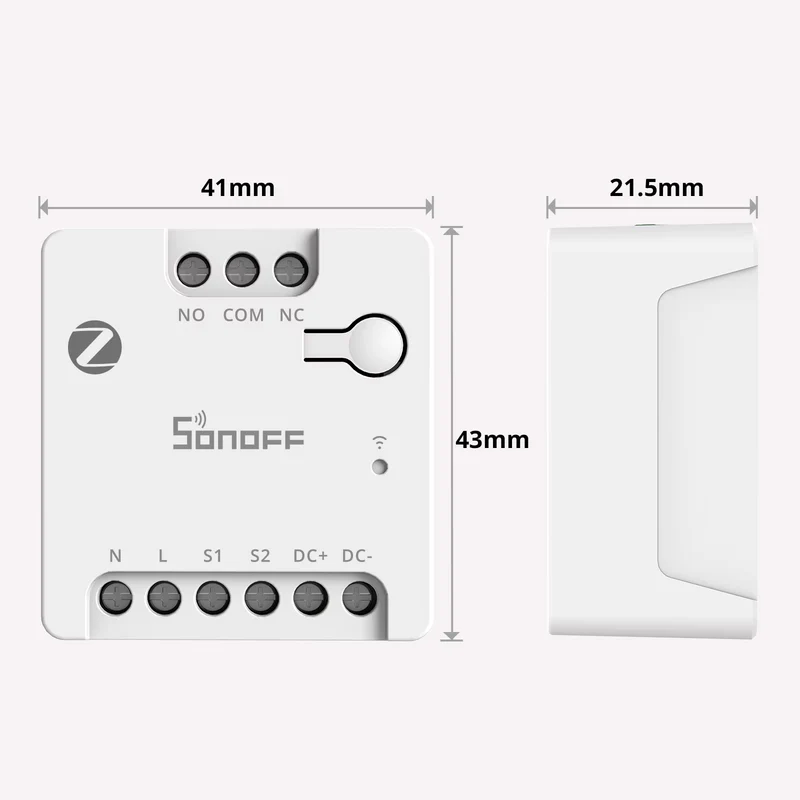

Rozměry 41 × 43 × 21,5 mm umožňují montáž do běžné instalační krabice. Modul má vstupní svorky N, L, S1, S2, DC+ a DC- a výstupní svorky NO, COM, NC, vodiče lze připojit v rozsahu 18–14 AWG (0,75–1,5 mm2). Vyžaduje připojení nulového vodiče a je určen výhradně pro vnitřní použití (krytí IP20). Při instalaci nepřipojujte AC a DC napájení současně a na výstupní svorku nepřivádějte AC zátěž.

Varianty řady MINI Dry

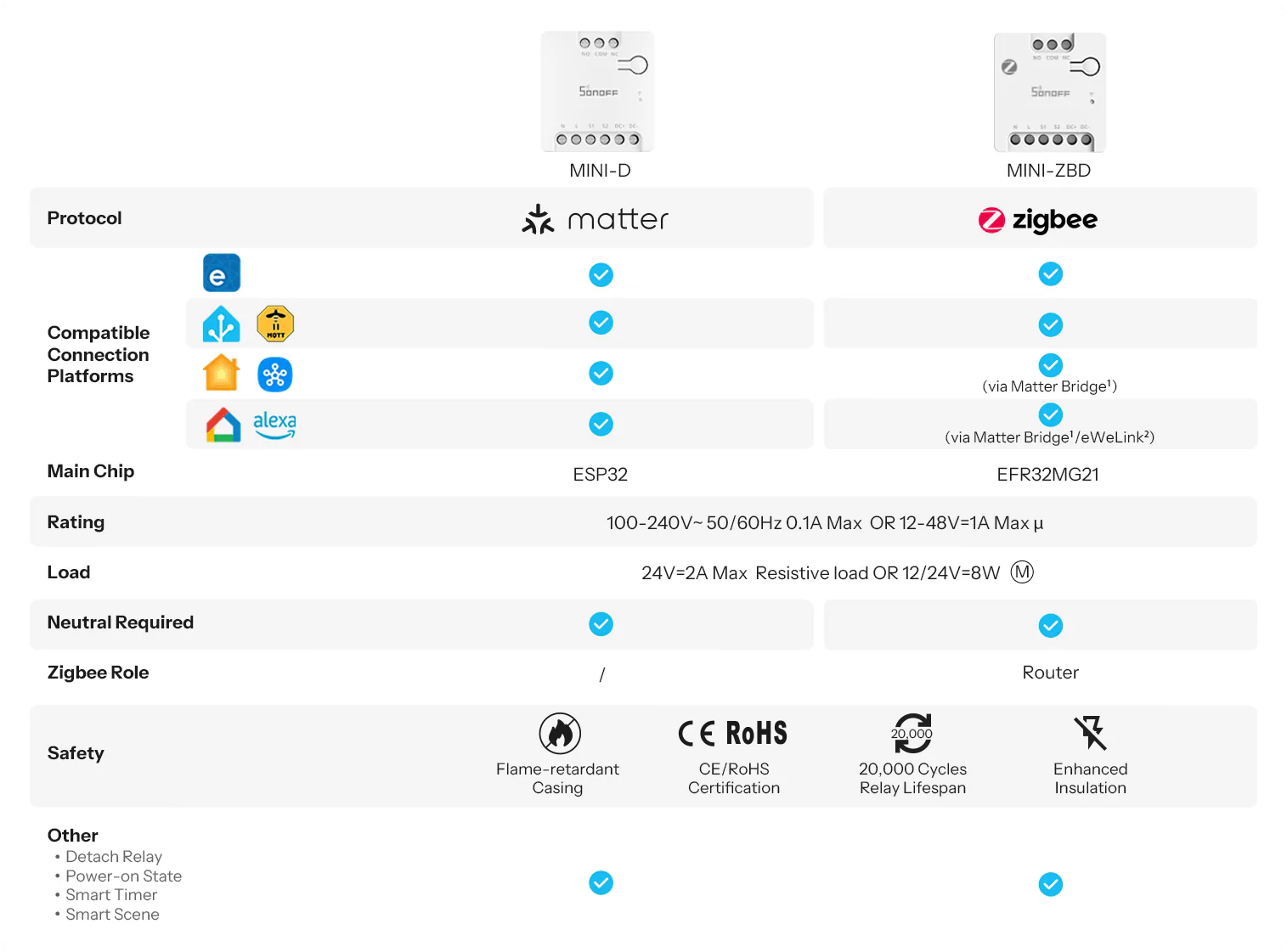

Řada MINI Dry existuje ve dvou provedeních se shodnou funkcí suchého kontaktu. Verze MINI-ZBD komunikuje přes Zigbee (čip EFR32MG21) a slouží jako router, zatímco verze MINI-D pracuje s protokolem Matter (čip ESP32). Pokud stavíte domácnost na Zigbee mesh síti se Sonoff bránou, je MINI-ZBD logickou volbou; pro přímou integraci do Matter ekosystému bez Zigbee brány se hodí MINI-D.

Časté dotazy

Potřebuje MINI-ZBD Zigbee bránu?
Ano. Pro dálkové ovládání, časové plány a automatizace je nutná kompatibilní Zigbee brána. Bez ní modul nelze do chytré domácnosti zapojit.

Co znamená suchý (beznapěťový) kontakt?
Relé pouze spojí nebo rozpojí dvojici svorek a samo nepřivádí napětí. Ovládané zařízení si napájení svého vstupu řeší samo, modul tak bezpečně nahradí ovládací tlačítko.

Jaké napájení modul podporuje?
Napájení 100–240 V AC nebo 12–48 V DC. AC a DC zdroj nikdy nepřipojujte současně, modul se napájí vždy jen jedním z nich.

Mohu na výstup připojit AC spotřebič?
Přímý DC výstup je určen pouze pro DC zátěž do 8 W. Pro AC nebo výkonné spotřebiče použijte beznapěťový kontakt NO/NC ve spojení s externím stykačem.

Funguje modul jako Zigbee router?
Ano. Trvale napájený MINI-ZBD přeposílá data ostatních zařízení, rozšiřuje dosah mesh sítě a zvyšuje její stabilitu.

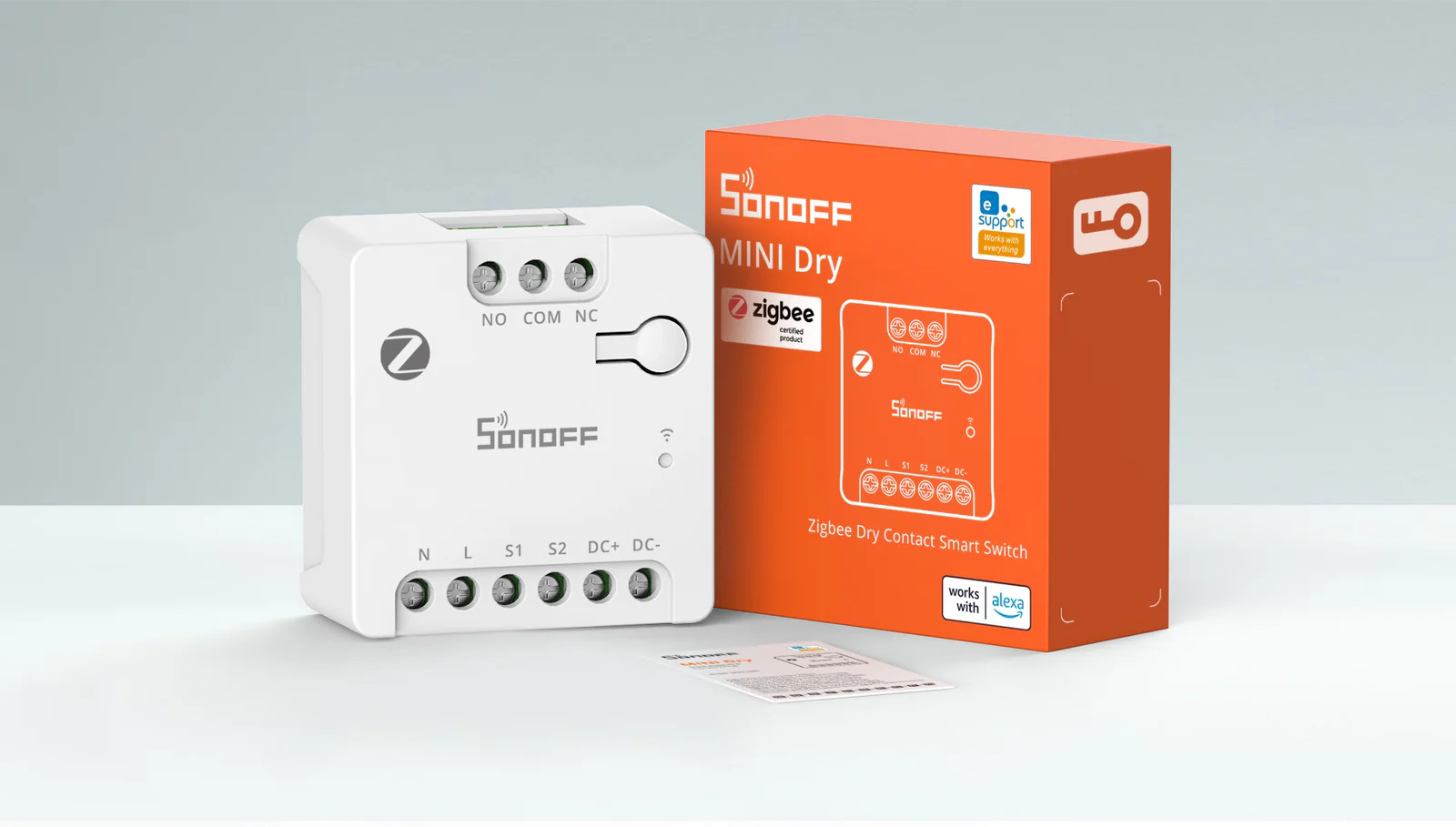

Obsah balení

• 1× spínací modul Sonoff MINI-ZBD
• 1× uživatelská příručka
