VAREO podhledový Zigbee 24GHz mmWave radar přítomnosti se senzorem osvětlení, Tuya

Detailní popis produktu

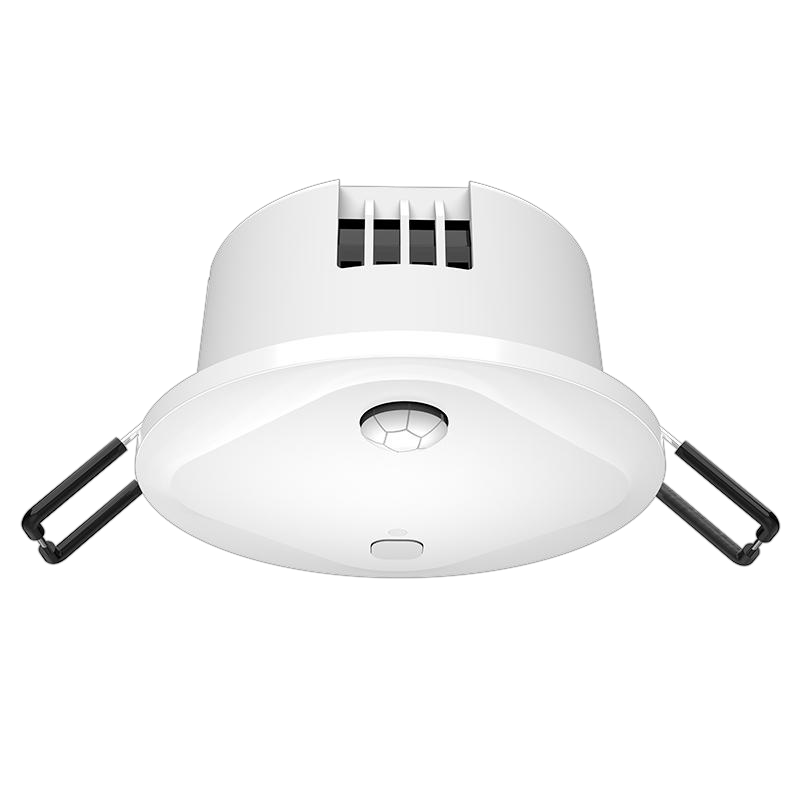

Podhledový Zigbee 24GHz mmWave radar přítomnosti VAREO MGB1-2NRT-Z je milimetrový radarový senzor určený k trvalému hlídání přítomnosti osob v místnosti. Pracuje na principu analýzy životních projevů člověka, takže rozpozná nejen chůzi, ale i mikropohyby, drobné pohyby těla a dýchání sedící nebo spící osoby. Právě schopnost detekovat statickou osobu je hlavní rozdíl oproti běžným PIR pohybovým čidlům, která přestanou hlásit přítomnost, jakmile se člověk přestane hýbat. Detekce dosahuje milimetrové přesnosti a stav se aktualizuje v reálném čase s odezvou přibližně 0,5 sekundy.

Model se od podobných radarů odlišuje třemi věcmi navíc: vestavěným senzorem osvětlení pro měření okolního jasu, přídavným infračerveným čidlem pro potlačení falešných hlášení a integrovaným relé se dvěma spínacími výstupy. Senzor se napájí přímo ze sítě 110–220 V AC, do chytré domácnosti se připojuje bezdrátově přes Zigbee a spravuje se v aplikaci Tuya, kde vidíte aktuální stav (osoba přítomna / nikdo), naměřený jas v luxech i historii detekcí a kde nastavujete dobu prodlevy, maximální dosah a chování relé.

Detekce pohybu i statické přítomnosti pomocí 24GHz mmWave radaru

Radar pracuje ve dvou provozních režimech detekce. V režimu pohybu spustí stav přítomnosti do 0,5 sekundy od okamžiku, kdy člověk vstoupí do sledované zóny, a dokud se v ní pohybuje, hlásí přítomnost nepřetržitě. V režimu mikropohybu a sezení rozpozná i osobu, která sedí, leží nebo se pohybuje jen minimálně – zachytí drobné pohyby, tep a dýchání a stav „osoba přítomna" udržuje po celou dobu, kdy člověk v zóně zůstává. Díky tomu se hodí do prostor, kde lidé dlouho setrvávají v klidu, například do pracoven, čekáren, ložnic nebo obývacích pokojů, a kde by PIR čidlo falešně zhaslo osvětlení. Radar rozlišuje mezi člověkem a neživými předměty na základě analýzy životních projevů, takže běžné vybavení místnosti detekci nespouští.

Senzor osvětlení a inteligentní scény

Vestavěný senzor osvětlení průběžně měří intenzitu okolního světla v rozsahu 0 až 65535 lux a naměřenou hodnotu v reálném čase odesílá do aplikace. Toho lze využít k tomu, aby se osvětlení spínalo jen tehdy, když je v místnosti zároveň přítomna osoba a zároveň je málo světla – například aby se přes den při dostatku denního světla světlo nerozsvěcovalo zbytečně. V aplikaci Tuya se stav jasu zobrazuje ve stupních od tmy (0 lux) přes šero až po vysoký jas (nad 200 lux). Podmínku úrovně osvětlení je možné kombinovat s detekcí přítomnosti v automatizačních scénách, takže radar může řídit nejen světla, ale i další zařízení v ekosystému Tuya.

Nastavitelná citlivost, dosah a potlačení rušení

V aplikaci se nastavuje řada parametrů, které přizpůsobí radar konkrétní místnosti. Maximální dosah detekce lze volit 2 m nebo 3 m; v malých prostorech jako koupelna je vhodné dosah snížit, aby radar nedetekoval osoby za dveřmi nebo za tenkou příčkou. Dobu prodlevy pro vyhodnocení nepřítomnosti lze nastavit na 10 s, 20 s, 30 s, 1 min nebo 3 min, přičemž výrobce doporučuje 30 sekund jako rozumný kompromis mezi rychlostí a spolehlivostí. Samostatně se zapíná mikropohybová detekce, která výrazně zvyšuje přesnost při spánku, a infračervené čidlo, které vyžaduje potvrzení přítomnosti současně radarem i IR – to potlačí falešná hlášení od vlajících záclon, otáčejících se ventilátorů nebo houpajících se rostlin za cenu mírně pomalejší odezvy a kratšího dosahu.

Integrované relé a zapojení výstupů L1/L2

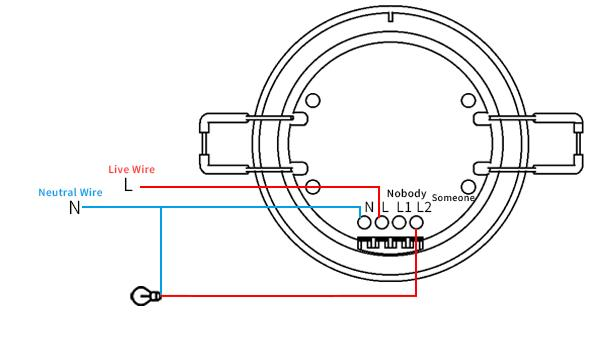

Radar má vlastní relé a čtyři svorky – N (nulový vodič), L (fáze), L1 (výstup pro stav „nikdo") a L2 (výstup pro stav „osoba přítomna"). Díky tomu dokáže spínat připojené světlo přímo, bez samostatného spínacího modulu. V nejjednodušším zapojení se svítidlo připojí na výstup L2, takže se rozsvítí při přítomnosti osoby a zhasne, když nikdo není. Relé lze v aplikaci nastavit na okamžité vypnutí nebo na zpožděné vypnutí s volbou 1, 5, 10, 20 nebo 30 minut, aby světlo nezhasínalo ihned po krátkém uklidnění. Před zapojováním je nutné vypnout napájení a vodiče připojit ke správným svorkám podle schématu.

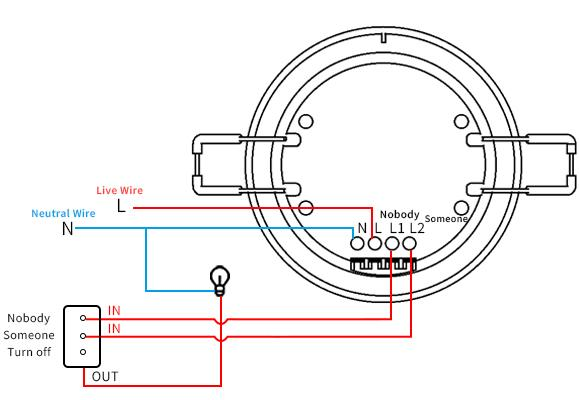

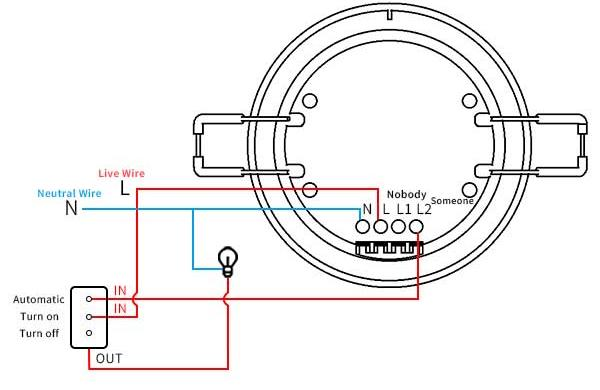

Pro pokročilejší řízení lze zapojit i třípolohový vypínač, který kombinuje automatický režim radaru s ručním ovládáním. Podle polohy spínače tak lze zvolit automatické spínání podle přítomnosti, trvalé ruční rozsvícení, nebo úplné vypnutí bez radarového řízení. Toto zapojení se hodí všude, kde je potřeba mít vedle automatiky i klasické ruční ovládání světla.

Instalace a připojení do sítě Tuya

Senzor se montuje do stropu nebo podhledu čelem svisle dolů, doporučená montážní výška je maximálně 3 m, aby hlavní lalok radaru pokryl celou hlídanou plochu. Vodič se protáhne otvorem, po vypnutí napájení se odizoluje a připojí ke svorkám, a těleso se zajistí sklopnými pružinovými svorkami. Po prvním zapnutí je potřeba nechat modul stabilně napájený alespoň 30 sekund, aby proběhla inicializace a vyhodnocení okolního šumu. Výrobce doporučuje umístit za radar kovovou destičku nebo stínění, které potlačí rušení od pohybu předmětů nad senzorem, a vyhnout se místům s prouděním vzduchu, jako jsou výdechy klimatizace.

Radar komunikuje protokolem Zigbee a do chytré domácnosti se zapojuje výhradně přes bránu ekosystému Tuya; k párování slouží aplikace Tuya a tlačítko na čele senzoru (podržení 3–5 s, dokud nezačne blikat červená kontrolka). Je nutné počítat s tím, že tento model nespolupracuje se Zigbee bránami eWeLink a v době vydání není podporován ani v prostředí Zigbee2MQTT a ZHA. Pro nasazení v Home Assistantu je tedy zatím vázán na bránu a aplikaci Tuya; přímá podpora v Zigbee2MQTT a ZHA se do budoucna očekává, ale nelze ji garantovat.

Kdy radar zachytí signál a kdy ne

Milimetrový radar prochází běžnými materiály. Bez omezení projde bavlněnými látkami a oblečením, s omezenou tloušťkou i dřevem, sklem, sádrokartonovými příčkami a plasty, takže v běžné domácnosti nedělá problém. Neprojde ale kovem, proto senzor nesmí být zakrytý kovovou konstrukcí ani mířit skrz kovovou překážku. Pokud jeden radar nepokryje celý prostor, lze do jedné oblasti umístit více kusů – při počtu do tří se vzájemně neruší.

Reálné scénáře použití

Senzor se hodí do místností, kde má osvětlení nebo vytápění reagovat na skutečnou přítomnost lidí, ne jen na pohyb. V pracovně či kanceláři udrží světlo rozsvícené i u sedícího člověka, na chodbě nebo v koupelně zajistí okamžitou reakci na příchod a díky senzoru osvětlení nerozsvěcuje zbytečně za denního světla. V ložnici se zapnutou mikropohybovou detekcí rozpozná i klidně ležící nebo spící osobu. Pokud hledáte radar do menšího ekosystému bez samostatné brány, alternativou s odlišnou konektivitou jsou senzory Sonoff – model Sonoff SNZB-06P na pásmu 5,8 GHz nebo přesnější 24GHz varianta Sonoff SNZB-06P24, které jsou navíc plně podporovány v Zigbee2MQTT i ZHA. VAREO MGB1-2NRT-Z oproti nim vyniká zápustnou podhledovou konstrukcí, senzorem osvětlení a integrovaným relé pro přímé spínání světla.

Časté dotazy

Detekuje radar i nehybně sedící nebo spící osobu?
Ano. Vedle pohybu vyhodnocuje i mikropohyby a dýchání, takže hlásí přítomnost i u člověka, který jen sedí nebo leží. Pro spánek se doporučuje zapnout mikropohybovou detekci, která přesnost v klidových stavech dále zvyšuje.

K čemu slouží svorky L1 a L2?
Radar má integrované relé se dvěma výstupy: L1 spíná při stavu „nikdo" a L2 při stavu „osoba přítomna". Nejčastěji se světlo připojuje na L2, takže se rozsvítí při příchodu osoby a zhasne po jejím odchodu, případně se zpožděním nastaveným v aplikaci.

Funguje se Zigbee2MQTT, ZHA nebo s bránou eWeLink?
Zatím ne. Model vyžaduje bránu a aplikaci Tuya a nespolupracuje s bránami eWeLink. Podpora v Zigbee2MQTT a ZHA se do budoucna očekává, ale není zaručena.

Jak potlačit falešná hlášení od záclon nebo ventilátoru?
V aplikaci lze zapnout infračervené čidlo, které vyžaduje současné potvrzení přítomnosti radarem i IR. Tím se výrazně omezí falešné detekce od pohybujících se předmětů, odezva je ale o něco pomalejší a maximální dosah kratší.

Jaký je detekční dosah?
Maximální dosah je volitelný 2 m nebo 3 m, ve výchozím nastavení 3 m, s tolerancí přibližně ±0,5 m podle prostředí. Ve výchozí konfiguraci je maximální vzdálenost detekce pohybu i statické osoby přibližně 3,2 m.

Technické parametry

Obsah balení

• Radar přítomnosti VAREO MGB1-2NRT-Z (1 ks)
