VAREO podhledový Zigbee 60GHz mmWave radar přítomnosti s detekcí pádu, Tuya

Detailní popis produktu

Podhledový Zigbee 60GHz mmWave radar přítomnosti VAREO MG1-6DZ je milimetrový radarový senzor, který spolehlivě hlídá přítomnost osob v místnosti a navíc rozpozná pád člověka. Pracuje na principu FMCW radaru (frekvenčně modulovaná spojitá vlna) a analyzuje pohyb i fyziologické projevy člověka, takže rozliší, zda se osoba pohybuje, sedí, leží nebo právě upadla. Právě schopnost detekovat statickou osobu a rozpoznat pád je hlavní rozdíl oproti běžným PIR pohybovým čidlům, která přestanou hlásit přítomnost, jakmile se člověk přestane hýbat, a pád vůbec nerozeznají.

Senzor pracuje na frekvenci 60 GHz, což je nejvyšší pásmo v této kategorii radarů a přináší nejjemnější prostorové rozlišení – právě to umožňuje odlišit charakteristický profil pádu od běžného sezení nebo lehnutí. Detekce probíhá bez kamery, takže nevznikají žádné obrazové záznamy a nehrozí únik soukromí, což je zásadní právě v ložnicích, koupelnách a u seniorů. Senzor se napájí přímo ze sítě 110–220 V AC, do chytré domácnosti se připojuje bezdrátově přes Zigbee a spravuje se v aplikaci Tuya, kde vidíte aktuální stav, historii a nastavujete citlivost, dobu setrvání i dobu vyhodnocení pádu.

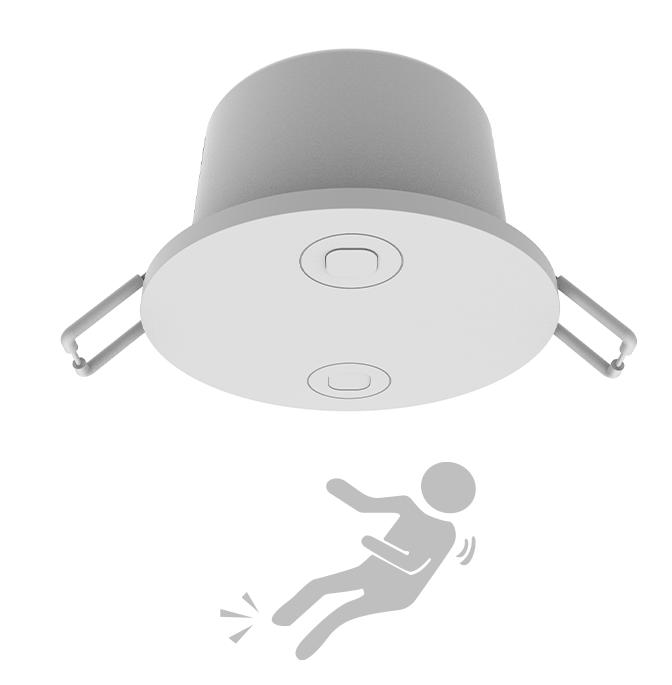

Detekce pádu jako hlavní funkce

Když osoba v dosahu radaru upadne, senzor vyhodnotí pád a nahlásí stav alarmu pádu. Doba, po které se pád nahlásí, se řídí nastavenou hodnotou „doby pádu" v aplikaci – ta je ve výchozím stavu 5 sekund a lze ji nastavit v rozsahu 5 až 180 sekund; pro omezení falešných poplachů výrobce doporučuje nastavit ji na 30 sekund a více. Pokud člověk po spuštění alarmu zůstane ležet nebo si jen sedne, radar alarm pádu nezruší a stav trvá dál. Zrušit alarm pádu lze tím, že osoba vstane nebo se postaví a zamává v okruhu přibližně 1 metru pod radarem – teprve pak radar vyhodnotí, že je člověk opět v pořádku. Tato funkce se hodí zejména pro hlídání seniorů, samostatně žijících osob nebo rizikových prostor, jako jsou koupelny a chodby.

Přítomnost, mikropohyb a hlídání nehybného setrvání

Vedle pádu radar plní i roli klasického senzoru přítomnosti. V režimu pohybu nahlásí obsazenost do přibližně 0,5 sekundy od okamžiku, kdy člověk vstoupí do sledované zóny, a dokud se v ní pohybuje, hlásí přítomnost nepřetržitě; po odchodu přejde do stavu „volno" s výchozím zpožděním kolem 5 sekund. V režimu mikropohybu a sezení rozpozná i osobu, která sedí nebo se pohybuje jen minimálně, protože zachytí drobné pohyby a dýchání. Samostatnou funkcí je hlídání nehybného setrvání: pokud osoba zůstane bez pohybu v dosahu déle, než je nastavená doba setrvání (výchozí 5 minut, volitelně 1 až 60 minut), radar nahlásí alarm nehybného setrvání. To může upozornit na situaci, kdy člověk zůstává příliš dlouho ve stejné poloze.

Detekční zóny a montážní výška

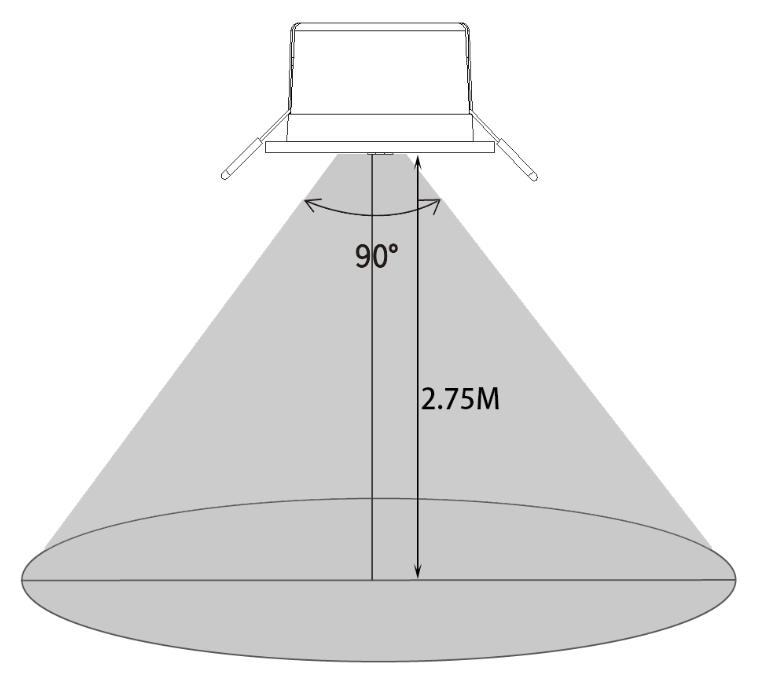

Detekční pole má tvar prostorového vějíře s horizontálním úhlem 90° a elevací 60°; při svislé montáži směrem dolů vzniká na podlaze oválná záběrová plocha. Dosah se u tohoto modelu liší podle typu detekované aktivity, protože pád je nutné rozpoznat blíž a přesněji než pouhý pohyb. Ve výchozí konfiguraci je maximální dosah detekce pohybu přibližně 2 m v ose delší strany a 1,5 m v ose kratší strany, dosah detekce sezení přibližně 1,5 m v obou osách a dosah detekce pádu přibližně 1 m v ose delší strany a 1,5 m v ose kratší strany, vždy s tolerancí kolem ±0,5 m. Doporučená montážní výška je 2 až 2,75 m, s odklonem od svislice do 5°, a před senzorem nesmí být žádné překážky. Skutečnou výšku instalace je vhodné zadat i v aplikaci, aby vyhodnocení odpovídalo reálnému prostoru.

Instalace a připojení do sítě Tuya

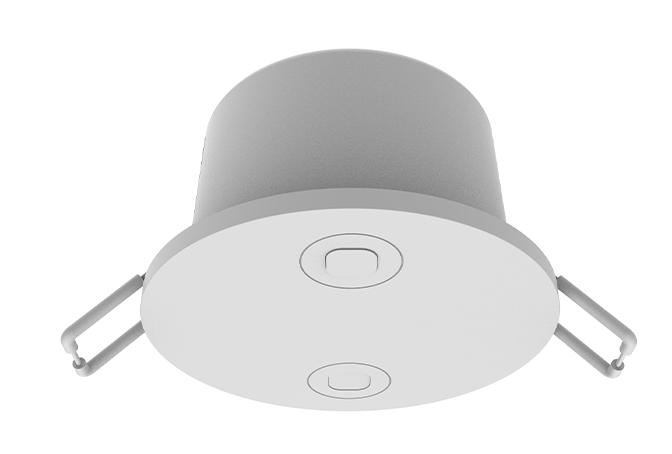

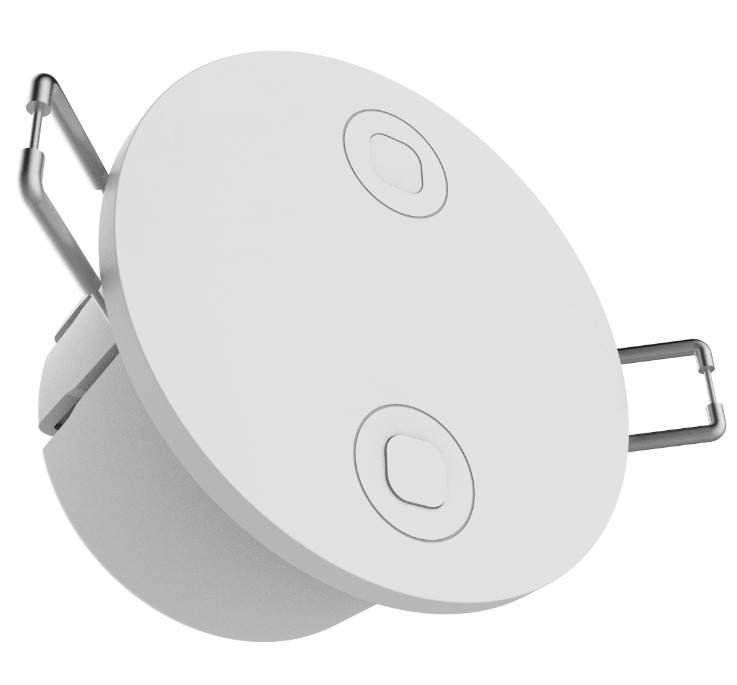

Do stropu nebo podhledu se vyřízne standardní otvor o průměru 65 až 70 mm (montážní průměr tělesa je 65 mm). Napájecí vodič se vyvede z otvoru, po vypnutí napájení odizoluje a připojí k dvoužilovému přívodu senzoru bez ohledu na polaritu. Těleso se pak zasune do otvoru a zajistí sklopnými pružinovými svorkami, které jej pevně přitáhnou k podhledu. Po prvním připojení k napájení je potřeba nechat modul stabilně napájený alespoň 30 sekund, aby proběhla inicializace obvodu a vyhodnocení okolního šumu.

Radar komunikuje protokolem Zigbee a do chytré domácnosti se zapojuje výhradně přes bránu ekosystému Tuya; k párování slouží aplikace Tuya a tlačítko na čele senzoru (podržení 3–5 s, dokud nezačne blikat červená kontrolka). Je nutné počítat s tím, že tento model nespolupracuje se Zigbee bránami eWeLink (Sonoff) a vzhledem k odlišnému ekosystému s nimi fungovat nebude. V době vydání není podporován ani v prostředí Zigbee2MQTT a ZHA; přímá podpora se do budoucna očekává, ale nelze ji garantovat. Pro nasazení je tedy zatím vázán na bránu a aplikaci Tuya.

Kdy radar zachytí signál a kdy ne

Milimetrový radar prochází běžnými materiály. Bez omezení projde bavlněnými látkami a oblečením, s mírným útlumem i dřevěnými deskami, sklem, sádrokartonovými příčkami a plasty, takže v běžné domácnosti nedělá problém. Neprojde ale kovem, proto senzor nesmí být zakrytý kovovou konstrukcí ani mířit skrz kovovou překážku. Pokud jeden radar nepokryje celý prostor, lze jich do jedné oblasti umístit více – při počtu do tří kusů se vzájemně neruší, ideálně jsou-li orientovány stejným směrem. Zdrojem falešných hlášení mohou být pohybující se předměty, jako jsou ventilátory, houpající se rostliny nebo velká domácí zvířata, proto je vhodné jim senzor nevystavovat.

Reálné scénáře použití

Senzor se hodí všude, kde má chytrá domácnost reagovat nejen na pohyb, ale i na bezpečí osob. V domácnostech seniorů nebo samostatně žijících lidí dokáže upozornit na pád a spustit automatizaci – například odeslat notifikaci, rozsvítit světlo nebo aktivovat jiné zařízení v ekosystému Tuya. V koupelně a na chodbě, tedy v místech s vyšším rizikem uklouznutí, zajišťuje hlídání bez kamery a bez zásahu do soukromí. Jako běžný senzor přítomnosti pak udrží světlo rozsvícené i u sedícího nebo klidně stojícího člověka, což ocení pracovny, obývací pokoje i ložnice.

Časté dotazy

Jak radar pozná pád a jak dlouho trvá, než ho nahlásí?
Radar vyhodnocuje charakteristický profil pádu pomocí 60GHz mmWave technologie a stav pádu nahlásí po uplynutí nastavené doby pádu. Ta je ve výchozím stavu 5 sekund a lze ji nastavit od 5 do 180 sekund; pro omezení falešných poplachů se doporučuje 30 sekund a více.

Jak se zruší alarm pádu?
Alarm zůstává aktivní i tehdy, když si osoba po pádu jen sedne. Zruší se ve chvíli, kdy člověk vstane nebo se postaví a zamává přibližně do 1 metru pod radarem.

Detekuje radar i nehybně sedící nebo ležící osobu?
Ano. Vedle pohybu vyhodnocuje i mikropohyby a dýchání, takže hlásí přítomnost i u sedícího nebo ležícího člověka. Zůstane-li osoba bez pohybu déle než nastavená doba setrvání, může navíc nahlásit alarm nehybného setrvání.

Nahrává senzor obraz nebo video?
Ne. Radar pracuje výhradně na principu odrazu rádiových vln a nevytváří žádný obrazový záznam, takže nehrozí únik soukromí. To je hlavní výhoda oproti kamerovým řešením pro hlídání pádů.

Funguje se Zigbee2MQTT, ZHA nebo s bránou eWeLink?
Zatím ne. Model vyžaduje bránu a aplikaci Tuya a s bránami eWeLink (Sonoff) fungovat nebude. Podpora v Zigbee2MQTT a ZHA se do budoucna očekává, ale není zaručena.

Technické parametry

Obsah balení

• Radar přítomnosti s detekcí pádu VAREO MG1-6DZ (1 ks)
