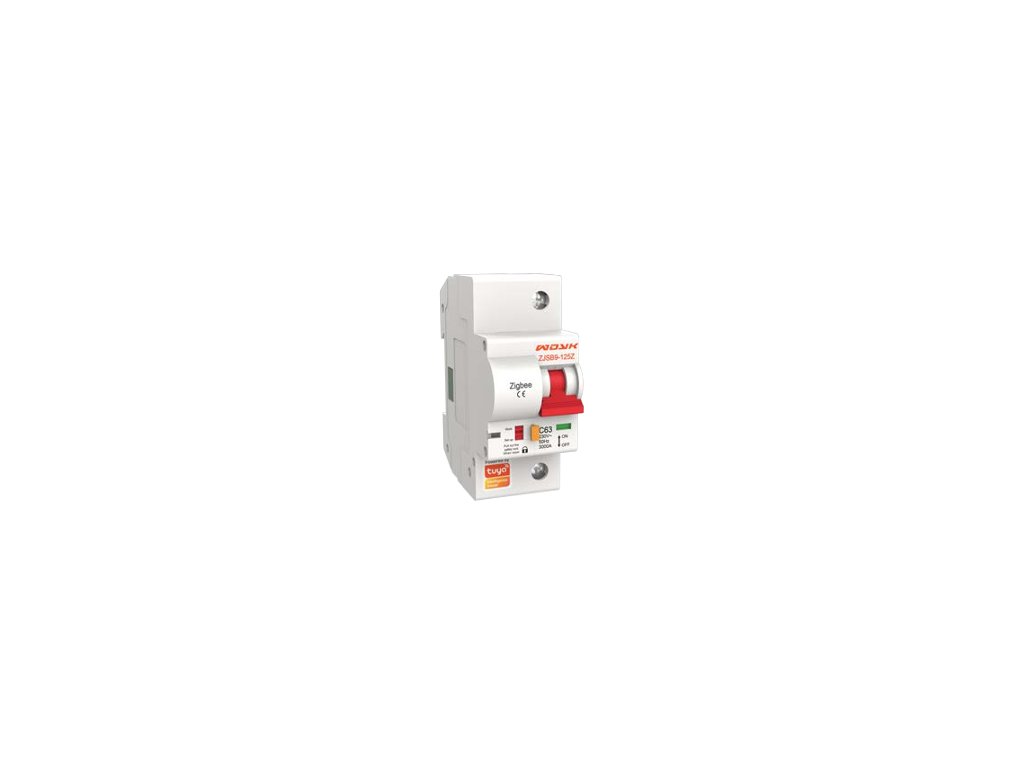

WDYK jednofázový jistič 1P 100A, Zigbee 3.0

Detailní popis produktu

Upozornění: Fotografie jsou zatím ilustrační – reálný vzhled produktu se může mírně lišit.

WDYK 1P 100A je jednofázový IoT jistič se Zigbee 3.0 určený pro dálkové zapínání/vypínání okruhu přes chytrou domácnost. Tato varianta nemá měření spotřeby a neumožňuje nastavit jistící (vypínací) proud – hodnoty jsou pevné od výrobce. Z praktického hlediska je proto vhodný zejména jako stykač/spínací prvek pro výkonné jednofázové zátěže až do 100 A (dle instalace a předjištění).

Klíčové vlastnosti

• Jednofázové provedení 1P, jmenovitý proud 100 A.
• Zigbee 3.0 – stabilní bezdrátová komunikace.
• Kompatibilita: Tuya Zigbee brány, Home Assistant (ZHA), Zigbee2MQTT.
• Elektrická životnost: > 6 000 sepnutí.
• Mechanická životnost: > 10 000 sepnutí.
• Montáž na DIN lištu 35 mm (TH35), páčka pro ruční ovládání.
• LED indikace/párovací režim, jednoduché přidání do aplikace Tuya Smart.

Na co se hodí

Ideální pro vzdálené spínání silových jednofázových okruhů (ohřev, nabíjení, napájení okruhů apod.), časové programy a automatizace. Neobsahuje měření a není určen jako náhrada hlavního ochranného jištění – používejte jako spínací prvek se správným předjištěním a v souladu s normami.

Rozměry (dle výkresu v návodu)

• Šířka (1P): 36 mm
• Výška: 85 mm
• Hloubka (max): 73 mm (tělo cca 60 mm)
• Délka podél lišty: 92 mm (základna cca 66,5 mm)

Podrobné schéma rozměrů viz přiložený návod.

Elektrické a komunikační parametry

• Napájení / spínaný obvod: AC 230 V, 50/60 Hz (jednofázově).
• Bezdrátově: Zigbee 3.0 (párovací režim po přivedení napájení).
• Integrace: Tuya Smart (přes Zigbee bránu), Home Assistant (ZHA), Zigbee2MQTT.
• Entity: spínač (bez měření energie a bez nastavení nadproudu).

Instalace a párování – stručně

1. Nainstalujte na DIN lištu TH35 a proveďte zapojení dle schématu v návodu (vstup nahoře, výstup dole; přiveďte pracovní N/L).
2. Přiveďte napájení – krátce po zapnutí přejde do párovacího režimu (blikání LED).
3. V aplikaci Tuya Smart: Add device > Add manually > Circuit Breaker (Zigbee) a postupujte podle průvodce.

Bezpečnost a doporučení

• Montáž a zapojení smí provádět pouze kvalifikovaná osoba.
• Zařízení používejte se správným předjištěním a v rámci platných norem.
• Pro náročné aplikace zvažte varianty s měřením, které umožňují nastavit nadproudové prahy.

Obsah balení

• WDYK jednofázový jistič 1P 100A (Zigbee 3.0)
• Stručný návod k instalaci
