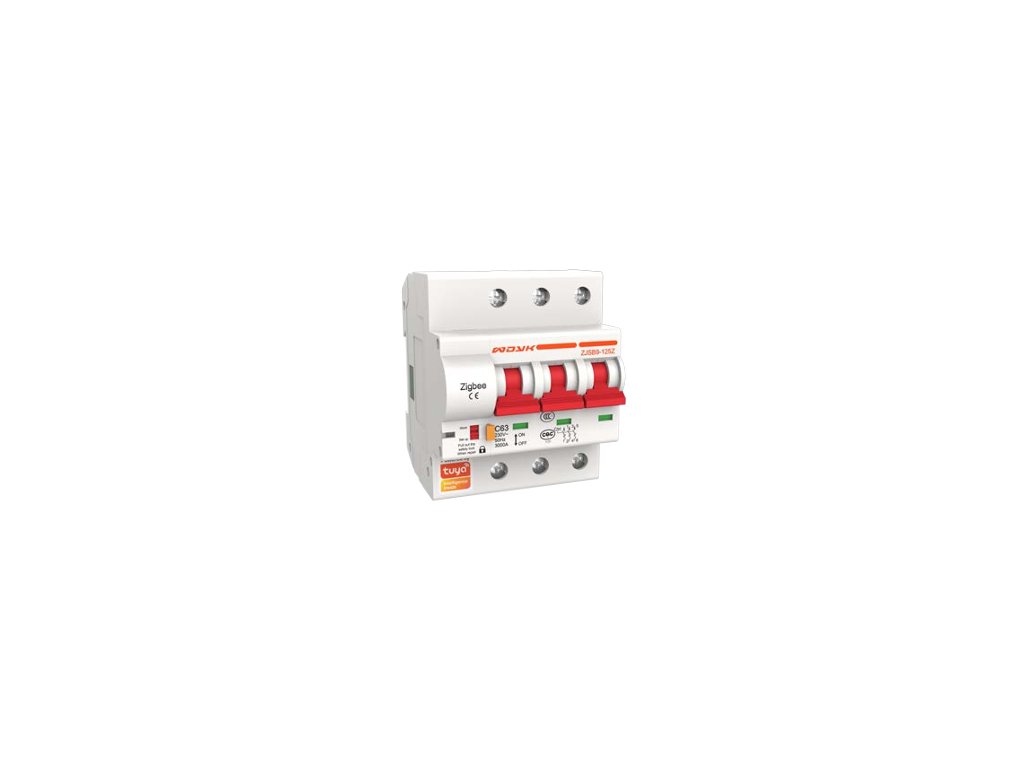

WDYK třífázový jistič 3P 100A, Zigbee 3.0

Detailní popis produktu

Upozornění: fotografie jsou ilustrační – reálný vzhled produktu se může mírně lišit.

WDYK 3P 100A je třífázový IoT jistič se Zigbee 3.0 pro dálkové zapínání/vypínání tří fází současně. Tato varianta nemá měření spotřeby a neumožňuje nastavit jistící (vypínací) proud – ten je pevný od výrobce. Prakticky se proto hodí zejména jako stykač/spínací prvek pro silové třífázové okruhy až do 100 A (při správném předjištění a dle norem).

Klíčové vlastnosti

• 3P / třífázové provedení, jmenovitý proud 100 A.
• Zigbee 3.0 pro spolehlivou bezdrátovou komunikaci.
• Kompatibilita: Tuya Zigbee brány, Home Assistant (ZHA), Zigbee2MQTT.
• Elektrická životnost: > 6 000 sepnutí.
• Mechanická životnost: > 10 000 sepnutí.
• Montáž na DIN lištu 35 mm (TH35), ruční páčka pro místní ovládání.
• LED indikace/párovací režim, jednoduché přidání do aplikace Tuya Smart.

Na co se hodí

Vzdálené spínání třífázových zátěží (ohřevy, stroje, napájení rozvaděčů, nabíjení apod.), časové programy a automatizace. Neobsahuje měření a není určeno jako náhrada hlavního ochranného jištění – používejte jako spínací prvek se správným předjištěním a v souladu s ČSN.

Rozměry (dle výkresu v návodu)

• Šířka (3P): 72 mm
• Výška: 85 mm
• Hloubka těla: 60 mm
• Hloubka celková: 73 mm (max)
• Délka podél lišty – základna: 66,5 mm
• Délka podél lišty – celkem: 93 mm

Podrobné schéma rozměrů viz přiložený návod.

Elektrické a komunikační parametry

• Napájení modulu: AC 230 V, 50/60 Hz (dle schématu v návodu; přivést pracovní N/L).
• Spínaný obvod: 3× AC (typicky 3×230/400 V) – dle projektu a předjištění.
• Bezdrátově: Zigbee 3.0.
• Integrace: Tuya Smart (přes Zigbee bránu), Home Assistant (ZHA), Zigbee2MQTT.
• Entity: spínač (bez měření energie a bez nastavitelného nadproudu).

Instalace a párování – stručně

1. Namontujte na DIN lištu TH35 a zapojte dle schématu (vstupy nahoře, výstupy dole; přiveďte napájení pro modul).
2. Po přivedení napájení přejde zařízení do párovacího režimu (blikání LED).
3. V Tuya Smart zvolte Add device > Add manually > Circuit Breaker (Zigbee).

Bezpečnost a doporučení

• Instalaci smí provést pouze kvalifikovaná osoba.
• Používejte vždy správné předjištění a postupujte dle platných norem.
• Pro aplikace vyžadující nastavitelné nadproudové prahy zvažte verze s měřením.

Obsah balení

• WDYK třífázový jistič 3P 100A (Zigbee 3.0)
• Stručný návod k instalaci
