ZigBee beznapěťové relé 5V/7-32V + RF433MHz 2CH
Kód: 108329
Související produkty
Detailní popis produktu
Dvoukanálové Zigbee relé s RF přijímačem pro beznapěťové spínání dvou samostatných kontaktů (NO/NC). Modul je ideální pro kotle, garážová vrata, vjezdové brány, žaluziové motory, dveřní otevírače nebo DC motory, kde potřebujete krátký impuls, trvalé sepnutí nebo změnu polarity.
Relé kombinuje Zigbee 3.0 pro chytrou domácnost s RF 433 MHz pro lokální ovládání. Napájení je možné 5 V přes micro USB nebo 7–32 V AC/DC na svorkovnici.
Hlavní vlastnosti
- 2 nezávislé kanály – každý s vlastním relé (NO/NC)
- Beznapěťové „dry contact“ výstupy vhodné pro vstupy kotlů, bran, řídicích jednotek
- 3 pracovní módy: selflocking, interlock, inching (impulsní)
- Zigbee + RF 433 MHz – ovládání z aplikace i z RF dálkového ovladače
- Napájení 5 V USB nebo 7–32 V AC/DC – flexibilní použití v rozvaděči i u zařízení
- Až 2×14 spárovaných RF ovladačů (pro každý kanál samostatně)
- Vhodné pro změnu směru DC motorů (režim interlock)
Zigbee integrace
- Funguje s Tuya / Smart Life Zigbee huby
- Kompatibilní se Sonoff Zigbee Bridge a aplikací eWeLink
- Odzkoušeno s Home Assistant přes Zigbee koordinátor Sonoff ZBDongle-E + zigbee2mqtt
- Možnost použití ve scénách a automatizacích – časové spínání, reakce na senzory, vzdálený přístup
Důležité: pro Home Assistant doporučujeme Zigbee2MQTT, nikoliv ZHA
V Zigbee2MQTT i v Tuya / Smart Life bráně se oba kanály ovládají zcela nezávisle. V integraci ZHA se ale u tohoto typu modulu (Tuya TS0002) běžně stává, že povel odeslaný na jeden kanál sepne oba kanály současně.
Nejde o vadu modulu ani o chybu firmwaru – fyzická tlačítka i hlášení stavů fungují správně a v ostatních systémech je ovládání nezávislé. Jde o dlouhodobě známé omezení na straně ZHA, které se týká celé rodiny Tuya vícekanálových modulů (TS0002, TS0003, TS0004, TS0012, TS0013) a projevuje se stejně i v deCONZ, openHAB nebo Hubitat. Vypnutí ZHA quirků problém neřeší.
Pokud plánujete modul provozovat v Home Assistant, počítejte prosím s Zigbee2MQTT.

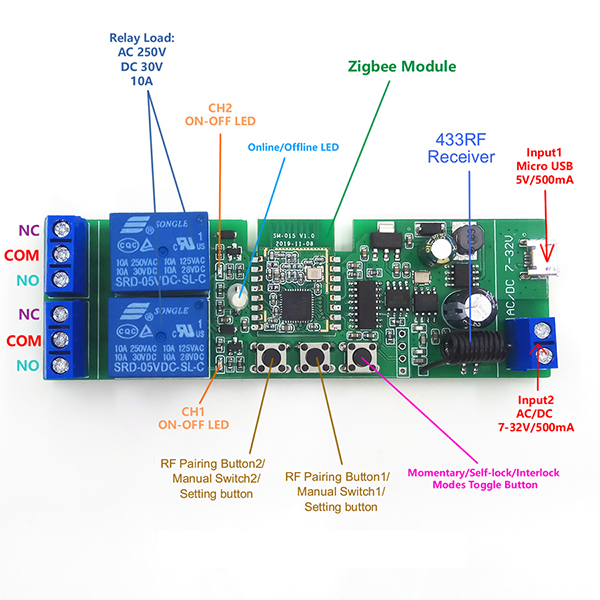

Kontakty NO / COM / NC
Každé relé má tři svorky: NO – COM – NC.
- COM + NO (normally open) – v klidu rozepnuto, při sepnutí relé dojde ke spojení kontaktů.
- COM + NC (normally closed) – v klidu spojeno, při sepnutí relé dojde k rozpojení kontaktů.
Pracovní módy: selflocking, interlock, inching

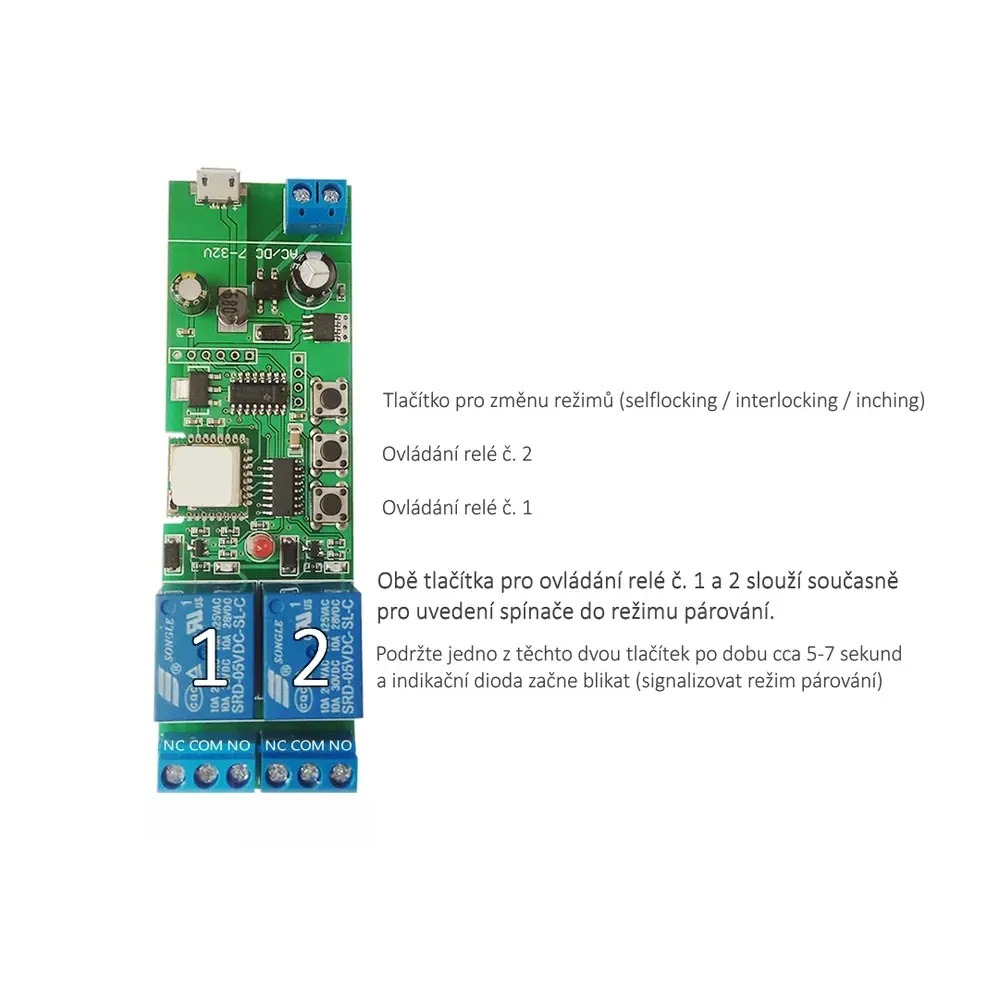

Tlačítkem na desce (Modes Toggle Button – viz obrázek) lze postupně přepínat tři režimy:
- Selflocking – každý kanál se chová jako klasický spínač. Po zapnutí zůstává sepnutý, dokud jej nevypnete (nezávisle CH1 / CH2).
- Interlock – vždy může být aktivní pouze jeden kanál. Zapnutí CH2 automaticky vypne CH1 a naopak. Vhodné např. pro žaluzie nebo změnu směru DC motoru.
- Inching – po aktivaci relé sepne pouze krátce (cca 0,7–1 s) a samo se vypne. Ideální režim pro garážová vrata, brány, zámky.
Při použití jako ovladač vrat či brány relé nesleduje skutečný stav (otevřeno/zavřeno). V aplikaci se jeví jako vypnuté, při povelu jen krátce „blikne“ a vyšle impuls.
RF ovladače (433 MHz)
Modul podporuje přímé ovládání pomocí RF 433 MHz ovladačů (např. klíčenky, RF nástěnné vypínače). Pro každý kanál lze spárovat až 14 ovladačů.
- Přidání RF ovladače: stiskněte tlačítko daného kanálu na desce na cca 5 s (LED indikuje párování), poté stiskněte příslušné tlačítko na RF ovladači.
- Smazání všech RF ovladačů: podržte stejné tlačítko cca 10 s, LED několikrát rychle problikne a dojde k vymazání párovaných ovladačů (pro každý kanál zvlášť).
- RF ovladače nejsou součástí balení – je nutné je dokoupit zvlášť.
Typické použití
- Ovládání garážových vrat a vjezdových bran přes impulsní vstup
- Spínání vstupů kotlů, plynových kotlů, tepelných čerpadel
- Ovládání žaluzií, rolet a markýz (režim interlock)
- Řízení DC motorů se změnou směru otáčení
- Ovládání dveřních otevíračů, elektromagnetických zámků
Technické parametry
| Počet kanálů: | 2 (dvě samostatná relé) |
| Zigbee identifikace: | Tuya TS0002 |
| Rozměry: | cca 75 × 50 × 20 mm |
| Napájení: | 5 V DC (micro USB) nebo 7–32 V AC/DC (svorkovnice) |
| Max. zatížení relé: | 10 A, až 250 V AC nebo 30 V DC (NO/NC) |
| Spotřeba: | < 1 W, pohotovostní proud cca 80 mA |
| Pracovní módy: | selflocking, interlock, inching (impuls cca 0,7 s) |
| RF podpora: | 433 MHz, max. 2×14 RF ovladačů |
| Doporučená integrace: | Zigbee2MQTT, Tuya / Smart Life (v ZHA omezené nezávislé ovládání kanálů) |
| Pracovní teplota: | 0 – 40 °C |
| Pracovní vlhkost: | 40 – 80 % RH (nekondenzující) |
| Životnost relé: | > 10 milionů sepnutí |
| Dodáváno: | bez plastové krabice a bez napájecího zdroje |
Doplňkové parametry
| Kategorie: | Beznapěťové spínače |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.049 kg |
| EAN: | 8595707410853 |
