LinkedGo Smart HVAC termostat powered by Shelly (WiFi, Bluetooth)

Detailní popis produktu

LinkedGo Smart HVAC termostat je nástěnný pokojový termostat s čipem ShellyX, který na rozdíl od běžných termostatů neřídí jen jeden typ otopné soustavy, ale celý systém vytápění, chlazení a větrání. Z jedné instalační krabice zvládne ovládat fan-coilovou jednotku, ventil teplovodního podlahového vytápění, ventilaci i zdroj tepla, a navíc se přes rozhraní RS485/Modbus zapojí do nadřazeného systému budovy. Právě tato kombinace odlišuje model ST802-B od jednoúčelových termostatů, které řeší vždy jen jednu z těchto funkcí.

Označení Powered by Shelly znamená, že je zařízení postaveno na čipu ShellyX a nabízí plnou funkcionalitu ekosystému Shelly: přidání do aplikace Shelly Smart Control, časové plány, scény, lokální ovládání přes REST API a MQTT i práci bez cloudu. Napájí se ze sítě 90–240 V AC 50/60 Hz s příkonem pod 1 W a montuje se do instalační krabice s vnitřním rozměrem nejméně 70 × 70 mm. Ovládání zajišťuje dotykové rozhraní s displejem a dvě boční tlačítka.

Ovládání fan-coilových jednotek a ventilace

Pro fan-coilové jednotky má termostat samostatné výstupy pro tři rychlosti ventilátoru označené H, M a Lo, tedy vysokou, střední a nízkou. Podle rozdílu mezi nastavenou a naměřenou teplotou přepíná rychlost sám: při velkém rozdílu jede jednotka naplno, po přiblížení k cílové teplotě zpomalí. To má dva důvody – nižší hlučnost v obydlené místnosti a stabilnější teplota bez přestřelování. Vedle rychlostí je k dispozici výstup pro ventil fan-coilu ve variantě NO i NC, takže termostat funguje s jednotkami, které mají ventil v klidu otevřený, i s těmi, kde je zavřený.

Pro řízení ventilace jsou podporovány střídavé i stejnosměrné ventilátory. Stejnosměrné jednotky s řídicím vstupem 0–10 V se ovládají analogovým výstupem, což umožňuje plynulou regulaci otáček místo pouhého přepínání stupňů. Prakticky to znamená, že rekuperační jednotka nebo odtahový ventilátor může běžet trvale na nízký výkon a zvýšit ho jen tehdy, když je potřeba – řešení tišší a energeticky úspornější než skokové spínání.

Podlahové vytápění a ovládání zdroje tepla

Termostat má samostatný výstup FL pro termoelektrickou hlavici teplovodního podlahového vytápění. Zatížitelnost výstupů je 2 A při rezistivní zátěži a 1 A při indukční, což u běžných hlavic s příkonem v řádu jednotek wattů umožňuje připojit několik kusů paralelně. Elektrické podlahové vytápění termostat přímo nespíná, protože jeho proud limit výstupu překračuje; místo toho pošle povel připojenému relé Shelly, které topný okruh sepne. Relé pak může být umístěno v rozvaděči, kde je prostor pro silnější kabeláž a jištění.

Svorky C1 a C2 tvoří beznapěťový digitální výstup pro zdroj tepla. Beznapěťový znamená, že termostat na těchto svorkách nedodává žádné napětí, pouze obvod spojuje a rozpojuje – přesně tak je konstruován vstup pro pokojový termostat u plynových kotlů, kotlů na pelety a tepelných čerpadel. Bez tohoto signálu vzniká typický problém: hlavice se otevře, ale kotel je vypnutý a v podlaze koluje studená voda, nebo naopak kotel cykluje na krátké intervaly, přestože jsou všechny hlavice zavřené.

RS485 a Modbus pro integraci do větších systémů

Termostat disponuje rozhraním RS485 s protokolem Modbus, které je v profesionální vzduchotechnice standardem. Svorkovnice obsahuje dvě sady svorek, A1/B1 a A2/B2, takže sběrnici lze zařízením provléknout a pokračovat k dalšímu prvku bez samostatné spojky. Přes Modbus lze termostat začlenit do centrálního řídicího systému budovy, který spravuje desítky zón, sleduje jejich stav a řídí zdroj chladu i tepla nadřazeně.

Význam je zejména v komerčních a větších instalacích: Wi-Fi je vhodná pro domácnost a jednotlivé místnosti, ale u rozsáhlejšího objektu je drátová sběrnice spolehlivější a nezávislá na dostupnosti sítě. Termostat obě cesty umí současně, takže může být zapojen do centrálního systému a zároveň zůstat viditelný v aplikaci Shelly Smart Control.

Protizámrzná ochrana, měření vlhkosti a kalibrace

Protizámrzná funkce udržuje v místnosti minimální teplotu i tehdy, když je vytápění jinak vypnuté. Používá se při dlouhodobé nepřítomnosti – na chatě přes zimu, v neobydleném objektu nebo v apartmánu mimo sezónu. Bez ní hrozí zamrznutí vody v potrubí a jeho roztržení, což je u podlahového vytápění zalitého v betonu oprava, které se vyplatí předejít.

Vedle teploty měří termostat i relativní vlhkost vzduchu a obě hodnoty lze softwarově posunout korekcí (offsetem). To je u zařízení zabudovaného do zdi podstatné: čidlo ovlivňuje teplota stěny i vlastní oteplení elektroniky, takže naměřená hodnota bývá systematicky posunutá. Porovnáním s referenčním teploměrem ve stejné výšce a zadáním rozdílu se odchylka odstraní jednou provždy, místo aby ji uživatel kompenzoval posunem požadované teploty. Podporu externího teplotního čidla pro přesnější měření ve větších místnostech výrobce avizuje jako připravovanou.

Rozměry, ovládací prvky a montáž

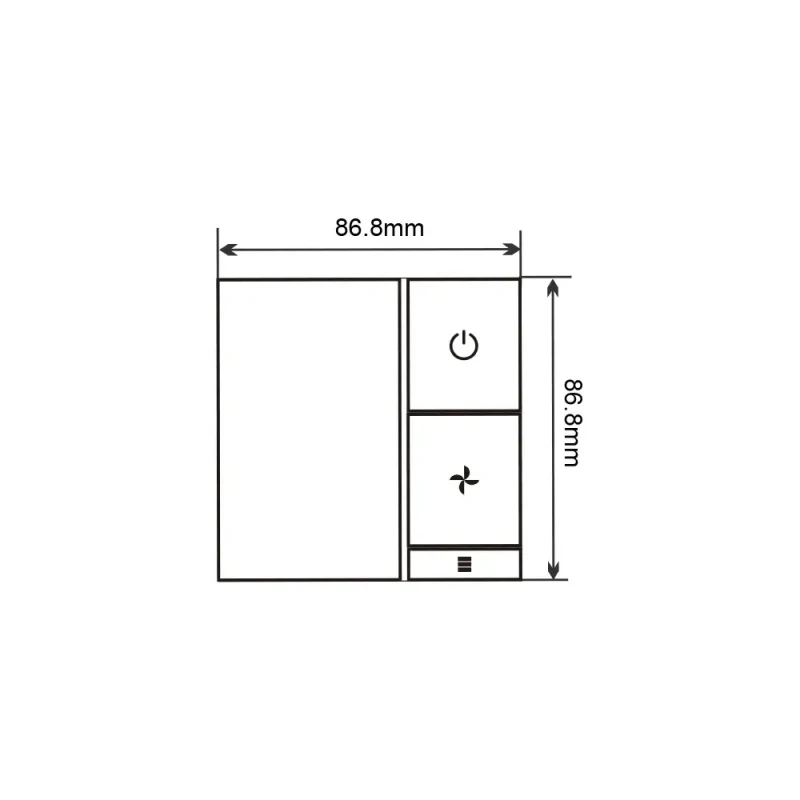

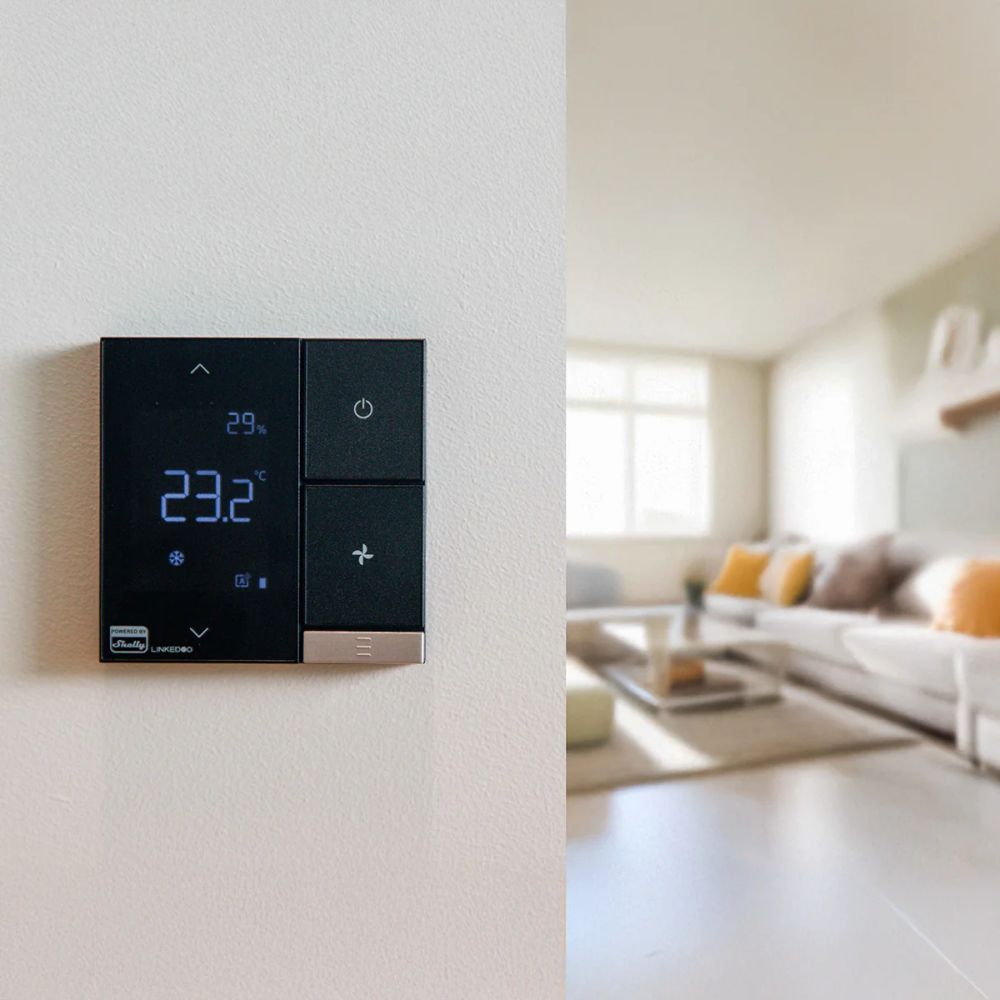

Čelní panel má rozměry 86,8 × 86,8 mm. Levou část tvoří displej s dotykovými šipkami pro nastavení teploty, pravou dvě fyzická tlačítka: horní zapíná a vypíná zařízení (podržením do zobrazení ikony Wi-Fi se vyvolá připojení k síti), spodní přepíná rychlost ventilátoru. Displej zobrazuje pokojovou teplotu, relativní vlhkost, aktuální rychlost ventilátoru, zvolený režim a stav připojení k Wi-Fi.

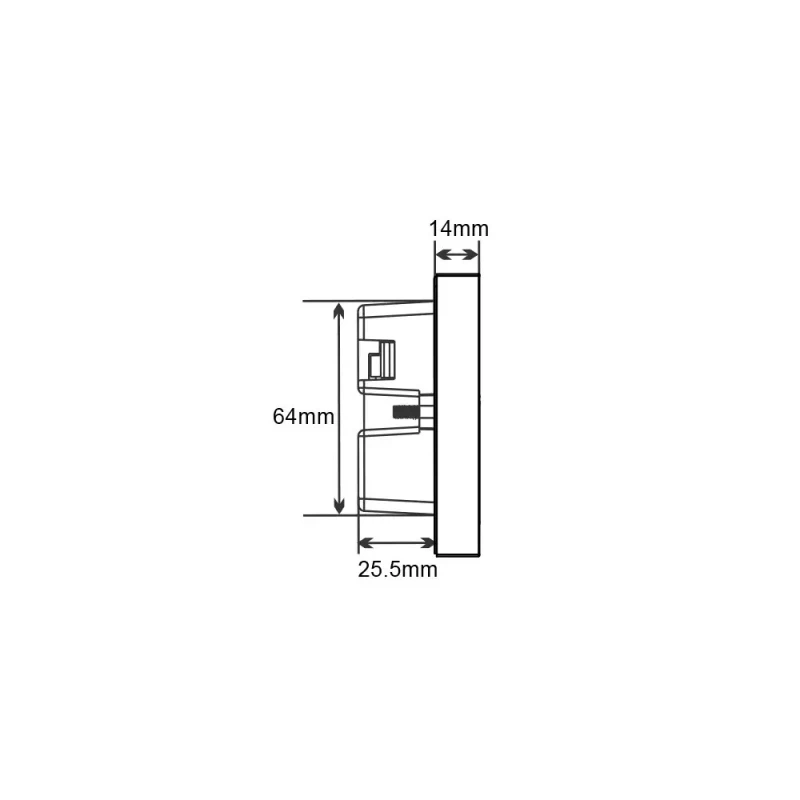

Nad povrch stěny vystupuje pouze 14 mm, zapuštěná elektronika má hloubku 25,5 mm a výšku 64 mm. Montuje se do instalační krabice s vnitřním rozměrem nejméně 70 × 70 mm – tento údaj je nutné před objednávkou ověřit, protože běžná kruhová krabice pro vypínače tuto podmínku nesplňuje. Krytí je IP20, zařízení je určeno výhradně do vnitřních prostor.

Konektivita a integrace do Home Assistantu

Termostat se připojuje přímo k Wi-Fi bez nutnosti hubu, s dosahem přibližně 30 m uvnitř budovy a 50 m ve volném prostoru. Bluetooth slouží k prvotnímu spárování v aplikaci Shelly Smart Control; k trvalému ovládání určen není, lze však přes něj připojit bezdrátová tlačítka a ovladače Shelly BLU. Zařízení zároveň funguje jako rozšiřovač dosahu Wi-Fi a jako BLE gateway, tedy most mezi senzory Shelly BLU a Wi-Fi sítí.

Podporuje REST API a MQTT, takže jej lze provozovat čistě lokálně a integrovat do Home Assistantu i dalších otevřených systémů bez závislosti na cloudu. Cloud Shelly je volitelný. K dispozici jsou časové plány navázané na denní režim nebo na východ a západ slunce. Podporu hlasových asistentů Amazon Alexa a Google Home výrobce avizuje jako připravovanou.

Kdy zvolit tento model

HVAC verze dává smysl tam, kde je v místnosti fan-coilová jednotka, řízená ventilace nebo kombinace vytápění a chlazení, případně kde má být termostat začleněn do systému přes Modbus. Pokud v objektu řešíte pouze teplovodní podlahové vytápění s termoelektrickými hlavicemi a signálem pro kotel, vystačíte s jednodušším a levnějším modelem LinkedGo Smart termostat pro podlahové vytápění ze stejné řady, který nemá výstupy pro ventilátor ani rozhraní RS485.

Časté dotazy

Zvládne termostat řídit fan-coil i podlahové vytápění současně?
Ano. Má samostatný výstup FL pro ventil podlahového vytápění, výstup pro ventil fan-coilu ve variantě NO i NC a tři výstupy pro rychlosti ventilátoru H, M a Lo.

Vejde se do běžné instalační krabice?
Vyžaduje krabici s vnitřním rozměrem nejméně 70 × 70 mm. Zapuštěná část má hloubku 25,5 mm a výšku 64 mm, což je před objednávkou nutné ověřit.

K čemu slouží svorky C1 a C2?
Tvoří beznapěťový digitální výstup pro připojení ke vstupu pokojového termostatu na kotli nebo tepelném čerpadle. Termostat na nich nedodává napětí, pouze obvod spojuje a rozpojuje.

Lze zařízení ovládat přes Bluetooth?
Bluetooth slouží k prvotnímu spárování a k připojení bezdrátových ovladačů Shelly BLU. Běžné ovládání probíhá přes Wi-Fi, lokálně přes MQTT či REST API, nebo přes sběrnici RS485.

Funguje termostat bez cloudu?
Ano. Podporuje lokální provoz přes REST API a MQTT a integraci do Home Assistantu. Cloud Shelly je volitelný a slouží pro vzdálený přístup.

Technické parametry

Obsah balení

• LinkedGo Smart HVAC termostat, černý
• Montážní materiál
• Tištěný návod k použití a bezpečnostní pokyny
