Shelly 3EM-63W Gen3 - třífázové měření spotřeby 3x63A, WiFi, LAN, Bluetooth

Detailní popis produktu

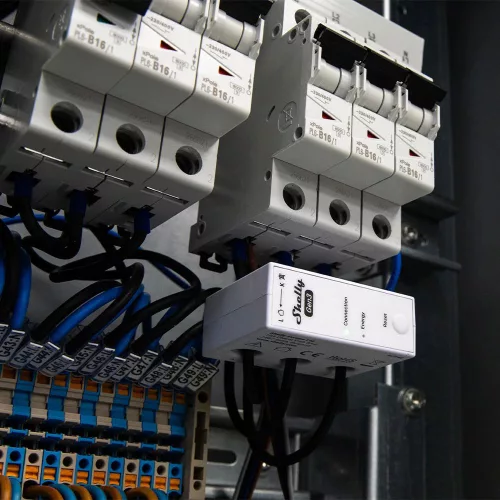

Shelly 3EM-63W Gen3 je třífázový elektroměr pro měření spotřeby přímo v rozvaděči. Model s označením S3EM-003CXCEU63 se instaluje na kabeláž jističů, nad ně nebo pod ně, a nezabírá vlastní modul na DIN liště. Zvládne jeden třífázový systém nebo tři zcela nezávislé jednofázové okruhy, každý s proudem až 63 A. Díky výšce pouhých 21 mm se vejde i do rozvaděče, kde už na klasický měřicí modul místo není.

Písmeno W v označení odkazuje na provedení s vyvedenými barevně rozlišenými vodiči zakončenými dutinkami. Na rozdíl od varianty 3EM-63T s plochými koncovkami, které se zasouvají přímo do svorek jističe, umožňuje verze 3EM-63W umístit přístroj i dál od jističe. To se hodí všude tam, kde uspořádání rozvaděče přímé nasazení na jistič neumožňuje, nebo kde je pod jističi příliš málo prostoru. Měřicí parametry jsou u obou variant totožné, liší se pouze způsob připojení.

Bezkontaktní měření proudu integrovanými transformátory

Proud se neměří bočníkem v cestě proudu, ale třemi integrovanými proudovými transformátory. Fázové vodiče vedoucí od jističů se protáhnou otvory označenými A, B a C, jejichž průměr je 8 mm. Vodič se tím stane primárním vinutím transformátoru a měření probíhá bez galvanického kontaktu s měřeným obvodem. Praktický důsledek je zásadní: přes zařízení neteče měřený výkon, nevzniká na něm ztrátové teplo a v silovém obvodu nepřibývá další spoj, který by mohl selhat. Rozsah je 0 až 63 A na fázi se saturací až při 130 A, přesnost činí ±1 % v pásmu 2 až 63 A a zhoršuje se na ±2 % mezi 1 a 2 A a ±5 % pod 1 A.

Čtyřkvadrantové měření a provoz s fotovoltaikou

Zařízení pracuje ve čtyřech kvadrantech, tedy vyhodnocuje směr toku činného výkonu i charakter zátěže. V praxi to znamená, že rozliší energii odebranou ze sítě od energie dodané do sítě a současně sleduje jalovou složku. Právě to je podmínka pro použitelné měření u fotovoltaické instalace, kde se tok energie během dne opakovaně obrací. Bez čtyřkvadrantového měření by se přetoky do sítě sčítaly se spotřebou a výsledná bilance by neodpovídala skutečnosti. Přístroj eviduje činnou i zdánlivou energii, účiník a základní harmonickou činnou a jalovou energii, takže poskytuje podklad pro sledování nákladů i pro posouzení kvality zátěže. Měření činné energie odpovídá třídě přesnosti B.

Záznam dat v zařízení a hodiny reálného času

Naměřené hodnoty se ukládají do energeticky nezávislé paměti s rozlišením jedné minuty a zůstávají dostupné minimálně 7 dní zpětně. Export je možný ve formátu CSV nebo přes RPC ve formátu JSON. Zařízení má vlastní obvod reálného času, takže i při výpadku internetu nebo nedostupnosti SNTP serveru mají záznamy správná časová razítka. To má význam u instalací, kde měření slouží jako podklad pro rozúčtování nebo pro zpětnou analýzu poruch, protože záznam s posunutým časem je při dohledávání příčiny nepoužitelný. Historii lze číst přímo z webového rozhraní zařízení bez připojení ke cloudu.

Prahová hodnota bez zátěže a optická indikace

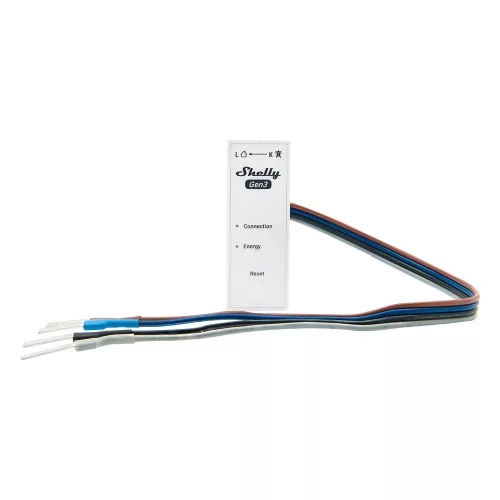

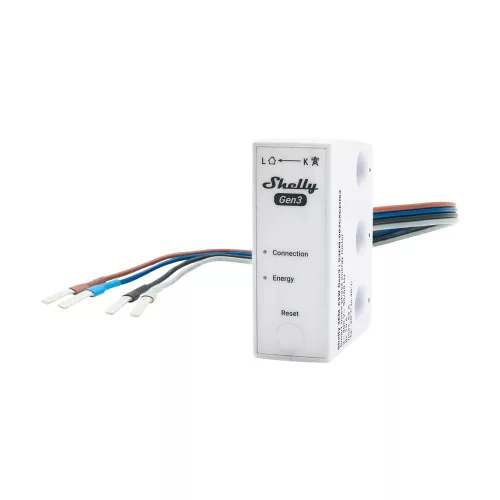

Klesne-li celková zdánlivá zátěž pod 30 VA na kanál, přístroj hodnotu výkonu dál zobrazuje, ale nezapočítává ji do statistiky spotřebované energie a upozorní na to ve webovém rozhraní i v aplikaci. Funkce brání tomu, aby se šum měření u prakticky nezatíženého okruhu nasčítal do dlouhodobé bilance. Průtok energie navíc signalizuje červená LED optickými impulsy, jejichž frekvence odpovídá aktuálnímu výkonu, takže funkci měření lze ověřit pohledem do rozvaděče bez telefonu. Volitelně lze zapnout detekci chybného sledu fází, která sleduje pořadí průchodů nulou a ohlásí chybu, pokud neodpovídá posloupnosti A, B, C.

Instalace a zapojení Shelly 3EM-63W Gen3

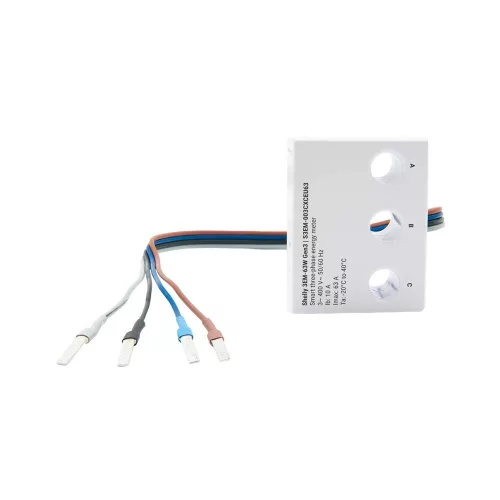

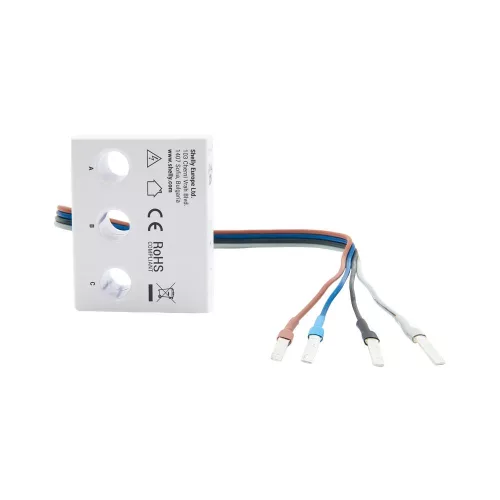

Zařízení má vyvedené čtyři vodiče o délce 260 mm: tři fázové pro napěťové snímání a modrý nulový vodič. Vodiče jsou zakončeny dutinkami, takže se připojují přímo do svorek jističů a svorkovnice N. Fázové vodiče vedoucí k zátěži se protáhnou otvory A, B a C, kde je snímán proud. Přístroj je napájen mezi fází LA a nulou napětím 220 až 240 V~ při 50 nebo 60 Hz, jeho vlastní spotřeba je pod 2 W. Obvod musí být jištěn maximálně 63 A s charakteristikou B nebo C. Krytí IP20 předpokládá montáž do uzavřeného rozvaděče, provozní teplota je od -20 °C do 40 °C.

Konektivita a integrace do automatizace

Připojení zajišťuje Wi-Fi 802.11 b/g/n v pásmu 2,4 GHz a Bluetooth 4.2 pro prvotní konfiguraci. Zařízení pracuje samostatně v lokální síti bez nutnosti hubu i s připojením na Shelly Cloud, všechna příchozí spojení podporují TLS. Pro integraci do vlastní infrastruktury nabízí MQTT, HTTP a WebSocket. Firmware obsahuje skriptování, 20 časových plánů a 20 webhooků s možností až pěti URL na jeden webhook. Díky otevřenému API se přístroj zapojuje do Home Assistant, Homey a dalších systémů, kde se údaje o spotřebě používají jako vstup pro řízení bojleru, tepelného čerpadla nebo nabíjení elektromobilu podle aktuálního přetoku z fotovoltaiky.

Časté dotazy

Lze měřit tři samostatné jednofázové okruhy místo jednoho třífázového systému?
Ano. Přístroj má tři nezávislé měřicí kanály, takže je možné sledovat tři různé jednofázové obvody odděleně. Každý kanál má vlastní napěťové i proudové měření a vlastní evidenci energie.

Jaký je rozdíl mezi variantami 3EM-63W a 3EM-63T?
Měřicí parametry jsou u obou stejné. Verze 3EM-63W má vyvedené vodiče, takže ji lze umístit i dál od jističe, zatímco 3EM-63T má ploché koncovky pro přímé zasunutí do svorek jističe. Volba záleží na uspořádání rozvaděče.

Funguje měření i bez internetu?
Ano. Zařízení pracuje plně lokálně, hodnoty jsou dostupné přes vestavěné webové rozhraní a záznamy se ukládají do vnitřní paměti minimálně na 7 dní. Vestavěné hodiny reálného času přitom udržují správná časová razítka.

Co znamená prahová hodnota 30 VA?
Pokud zdánlivý výkon na kanálu klesne pod 30 VA, hodnota se stále zobrazuje, ale nepřičítá se ke spotřebované energii. Zabraňuje to sčítání nepřesností měření při prakticky nulové zátěži.

Jak silné vodiče lze otvory protáhnout?
Průměr otvoru pro vodič je 8 mm, což odpovídá běžným vodičům na okruzích jištěných do 63 A. Vodič s větším vnějším průměrem otvorem neprojde.
