LinkedGo Smart termostat pro podlahové vytápění powered by Shelly (WiFi, Bluetooth)

Detailní popis produktu

LinkedGo Smart termostat pro podlahové vytápění je nástěnný pokojový termostat postavený na čipu ShellyX, který v jedné krabici pod omítkou řeší dvě věci naráz: spíná termoelektrické hlavice na rozdělovači podlahového vytápění a zároveň dává beznapěťovým kontaktem povel ke spuštění zdroje tepla. To je rozdíl proti běžným termostatům, které umí buď jedno, nebo druhé – a kvůli kterým se v praxi kombinuje termostat se samostatnou svorkovnicí nebo pomocným relé.

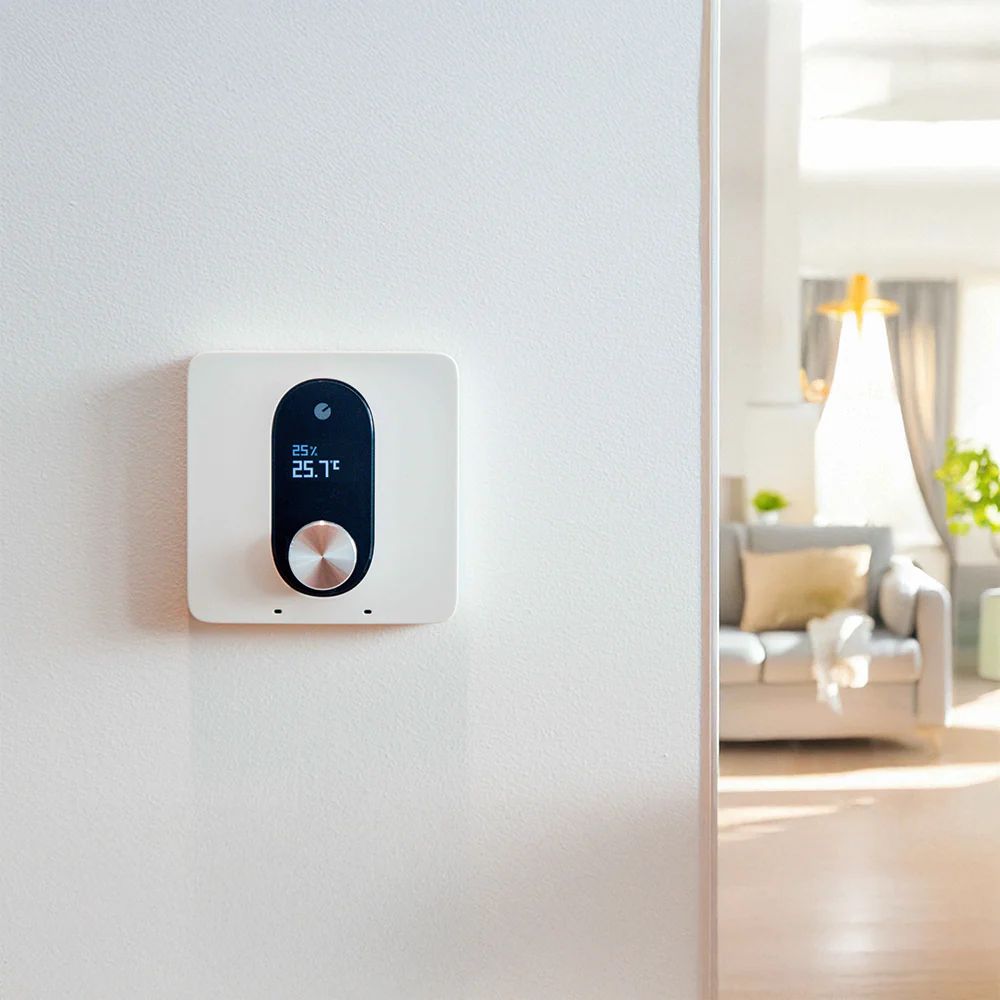

Zařízení nese označení Powered by Shelly, což znamená, že je vybaveno čipem ShellyX a nabízí plnou funkcionalitu ekosystému Shelly: přidání do aplikace Shelly Smart Control, časové plány, scény, webhooky a otevřené protokoly. Ovládá se otočným knoflíkem a čte se z malého displeje, na kterém je aktuální teplota a relativní vlhkost. Napájí se ze sítě 90–240 V AC 50/60 Hz s příkonem pod 1 W a montuje se do standardní instalační krabice.

Přímé ovládání ventilů podlahového vytápění

Termostat má výstup R1, na který se připojují termoelektrické hlavice ovládající okruhy podlahového vytápění na rozdělovači. Když teplota v místnosti klesne pod nastavenou hodnotu, výstup sepne, hlavice se otevře a topná voda začne proudit do okruhu. Po dosažení požadované teploty výstup rozepne a hlavice se zavře. Zatížitelnost výstupu je 2 A při rezistivní zátěži a 1 A při indukční zátěži, což u běžných termoelektrických hlavic s příkonem v řádu jednotek wattů umožňuje připojit několik hlavic paralelně na jeden termostat – typicky celý okruh jedné místnosti. Před instalací je nutné sečíst příkony všech připojených hlavic a ověřit, že se do limitu vejdou.

Beznapěťový kontakt pro kotel nebo jiný zdroj tepla

Druhým výstupem je beznapěťový (suchý) kontakt na svorkách C1 a C2. Beznapěťový znamená, že termostat na těchto svorkách nedodává žádné napětí – pouze spojuje a rozpojuje obvod, jehož napětí určuje připojené zařízení. Přesně tak je konstruován vstup pro pokojový termostat u plynových kotlů, kotlů na pelety a tepelných čerpadel. Kotel se tedy nespouští natvrdo podle vlastního čidla, ale až tehdy, když termostat v místnosti skutečně hlásí potřebu tepla.

Praktický význam je zásadní zejména u malých okruhů. Bez tohoto signálu by se stávalo, že hlavice se otevře, ale kotel je vypnutý a v podlaze koluje studená voda; nebo naopak kotel běží, přestože jsou všechny hlavice zavřené, a cykluje na krátké intervaly. Kontakt C1/C2 obě situace řeší a je také důvodem, proč termostat zvládne obsloužit celou malou otopnou soustavu bez pomocného relé.

Elektrické podlahové vytápění přes relé Shelly

Termostat je primárně určen pro teplovodní podlahové vytápění, ale zvládne i elektrické topné rohože a kabely. Nespíná je přímo – proudy elektrického podlahového vytápění výrazně přesahují 2 A jeho výstupu. Místo toho na základě naměřené teploty a vlhkosti pošle povel připojenému relé Shelly, které vlastní topný okruh sepne. Toto uspořádání má i praktickou výhodu: relé lze umístit blíže k topnému okruhu nebo do rozvaděče, kde je dostatek prostoru pro silnější kabeláž a jistící prvky, zatímco na stěně v obytné místnosti zůstane jen termostat.

Protizámrzná ochrana a měření vlhkosti

Protizámrzná funkce udržuje v místnosti minimální teplotu i tehdy, když je vytápění jinak vypnuté. Slouží pro dlouhodobou nepřítomnost – chatu přes zimu, dovolenou nebo neobydlený objekt. Bez ní hrozí zamrznutí vody v potrubí a jeho roztržení, což je u podlahového vytápění zalitého v betonu oprava, které se vyplatí předejít. Termostat sám hlídá teplotu a v případě potřeby zdroj tepla krátce spustí.

Kromě teploty měří termostat i relativní vlhkost vzduchu. Přesnost měření teploty je ±0,5 °C, přesnost měření vlhkosti ±5 %. Obě hodnoty lze softwarově posunout korekcí (offsetem), což je důležité: termostat je zabudovaný do zdi a jeho čidlo ovlivňuje teplota stěny i vlastní oteplení elektroniky. Porovnáním s referenčním teploměrem a nastavením korekce se odstraní systematická odchylka, kterou by jinak bylo nutné kompenzovat posunem požadované teploty.

Rozměry a montáž

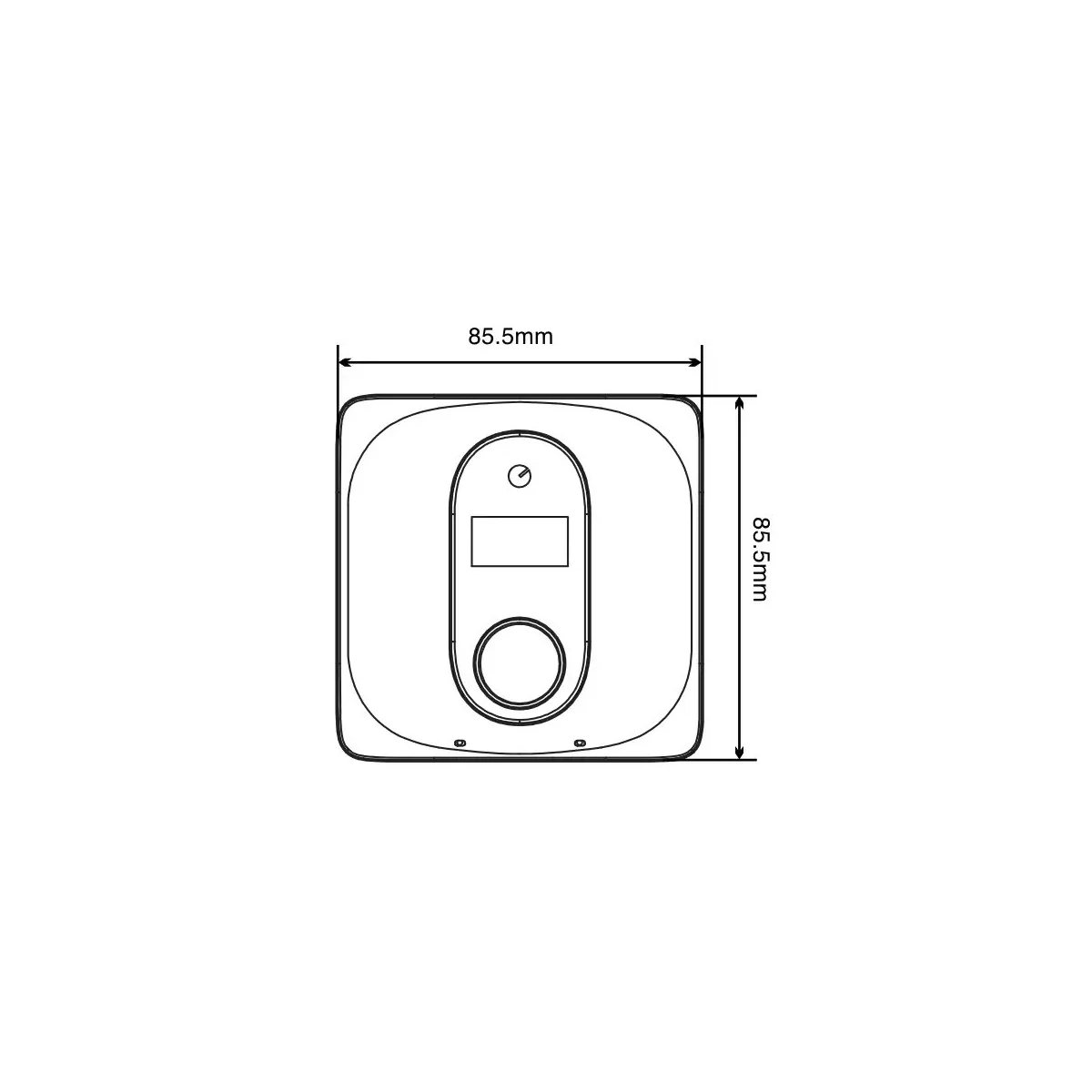

Čelní panel má rozměry 85,5 × 85,5 mm, tedy formát běžný pro nástěnné vypínače a termostaty. Nad povrch stěny vystupuje 12 mm, do instalační krabice zasahuje 26 mm – celková hloubka je 38 mm. Před montáží je vhodné ověřit hloubku stávající krabice a prostor pro vodiče, protože zapuštěná část zabírá podstatnou část jejího objemu.

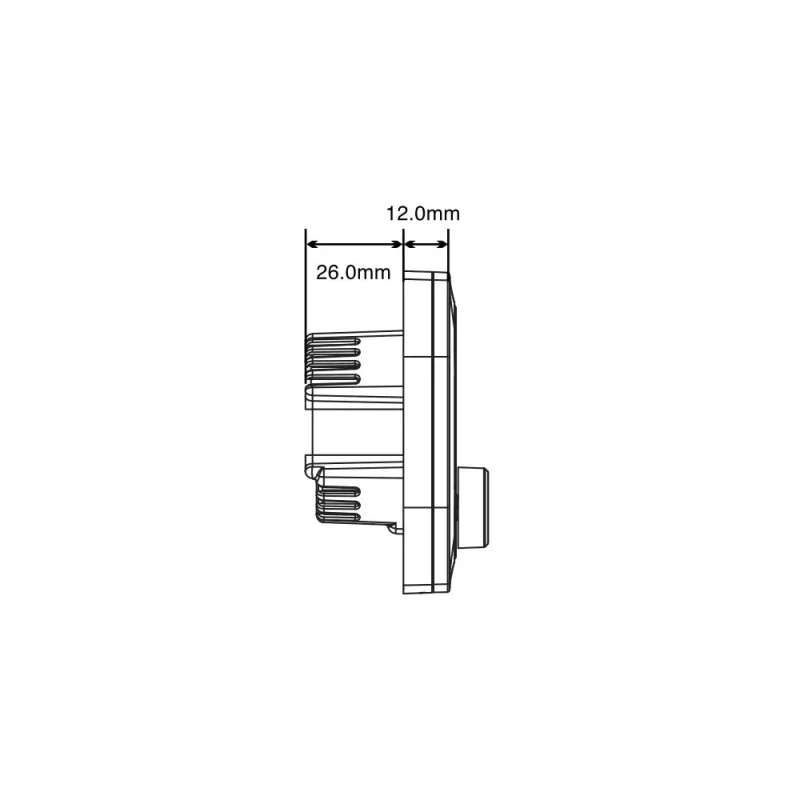

Bočný pohled ukazuje rozdělení hloubky mezi viditelnou a zapuštěnou část. Na svorkovnici se připojuje fázový vodič na svorku L, nulový vodič na svorku N, výstup R1 a druhá svorka N vedou k termoelektrické hlavici a svorky C1 a C2 tvoří beznapěťový kontakt pro zdroj tepla. Zapojení se provádí vždy při odpojeném přívodu a předpokládá znalost práce se síťovým napětím.

Konektivita, integrace a automatizace

Termostat se připojuje přes Wi-Fi 802.11 b/g/n v pásmu 2412–2484 MHz s maximálním vysílacím výkonem pod 20 dBm a dosahem přibližně 30 m uvnitř budovy a 50 m ve volném prostoru. Externí hub potřeba není. Bluetooth 5 v pásmu 2402–2480 MHz slouží k prvotnímu spárování se zařízením v aplikaci Shelly Smart Control; k trvalému ovládání určen není. Termostat zároveň funguje jako rozšiřovač dosahu Wi-Fi a jako BLE gateway, tedy most mezi senzory Shelly BLU a Wi-Fi sítí – jedno zařízení na stěně tak zlepšuje pokrytí v obou technologiích.

Z hlediska automatizace nabízí 20 časových plánů včetně pokročilých plánů navázaných na východ a západ slunce a 20 webhooků s až pěti URL na jeden hook. Podporuje MQTT, UDP a úložiště KVS, což umožňuje lokální integraci do Home Assistantu a dalších otevřených systémů bez závislosti na cloudu. Vlastní skriptování tento model nepodporuje; složitější logiku je nutné řešit v nadřazeném systému. Podporu hlasových asistentů Amazon Alexa a Google Home výrobce avizuje jako připravovanou.

Kde se termostat hodí a kde ne

Ideálním nasazením je jedna místnost s teplovodním podlahovým vytápěním, kde má termostat ovládat hlavice svého okruhu a zároveň hlásit potřebu tepla kotli – typicky menší dům nebo byt s jedním hlavním okruhem. Uplatní se i v koupelnách, kde údaj o vlhkosti dává smysl, a v rekreačních objektech, kde je protizámrzná funkce podstatná. Pro řízení fan-coilových jednotek a klimatizace, tedy vzduchotechnických systémů s více rychlostmi ventilátoru a přepínáním topení a chlazení, je určen LinkedGo Smart HVAC termostat ze stejné řady.

Časté dotazy

Umí termostat ovládat elektrické podlahové vytápění přímo?
Ne. Jeho výstup je dimenzován na 2 A při rezistivní zátěži, což pro topné rohože nestačí. Elektrické vytápění spíná přes připojené relé Shelly, kterému dává povel podle naměřené teploty.

K čemu slouží svorky C1 a C2?
Tvoří beznapěťový kontakt pro připojení ke vstupu pokojového termostatu na kotli, tepelném čerpadle nebo kotli na pelety. Termostat na nich nedodává napětí, pouze obvod spojuje a rozpojuje.

Kolik termoelektrických hlavic lze připojit?
Záleží na jejich příkonu. Výstup zvládne 2 A rezistivní zátěže, takže je nutné sečíst příkony všech hlavic a ověřit, že se do tohoto limitu vejdou.

Lze termostat ovládat přes Bluetooth?
Bluetooth slouží pouze k prvotnímu spárování a nastavení v aplikaci. Běžné ovládání probíhá přes Wi-Fi, lokálně přes MQTT nebo REST rozhraní, případně přes cloud.

Ukazuje termostat jinou teplotu, než mám na teploměru. Co s tím?
Termostat umožňuje nastavit korekci naměřené teploty i vlhkosti. Porovnejte údaj s referenčním teploměrem umístěným ve stejné výšce a rozdíl zadejte jako offset.

Technické parametry

Obsah balení

• LinkedGo Smart termostat pro podlahové vytápění, bílý
• Montážní materiál
• Tištěný návod k použití a bezpečnostní pokyny
