Raspberry Pi M.2 HAT+

Detailní popis produktu

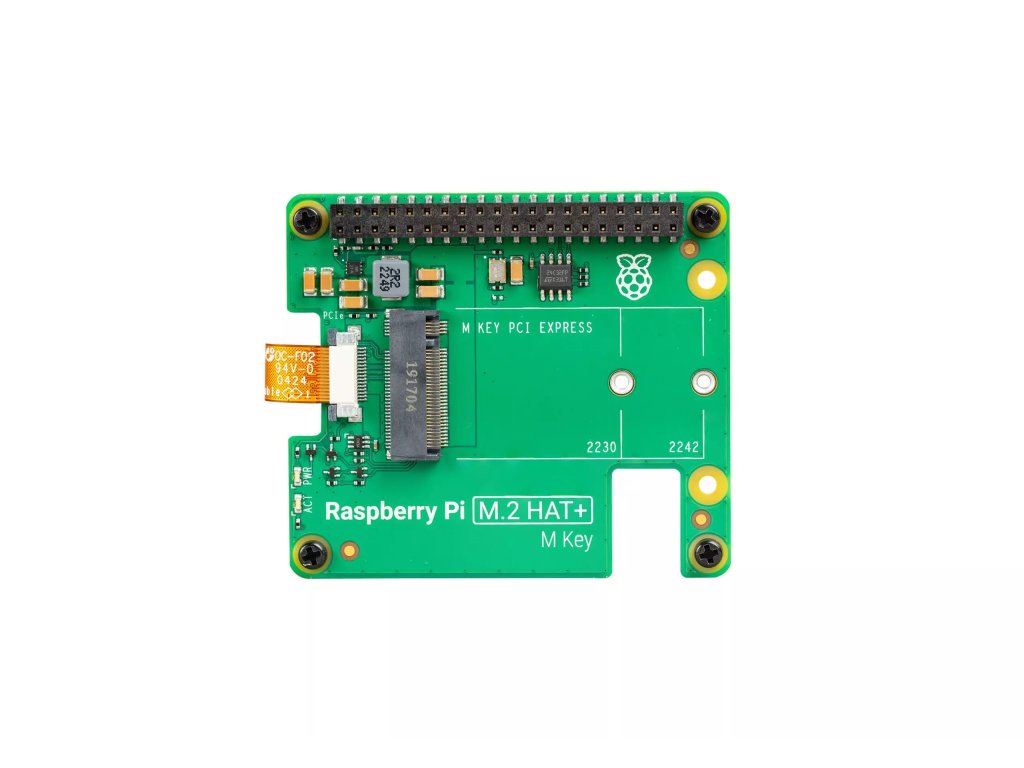

Raspberry Pi M.2 HAT+ je mechanický adaptér ve formátu HAT+, který umožní připojit periférie ve formátu M.2 k rozhraní PCI Express na Raspberry Pi 5. Prakticky to znamená, že k Raspberry Pi 5 připojíte například NVMe SSD (pro rychlé úložiště a rychlejší start systému) nebo vybrané M.2 akcelerátory využívající PCIe.

Deska převádí jednoproudové rozhraní PCIe 2.0 z Raspberry Pi 5 na konektor M.2 M-key. Přenosová špička je uváděna až 500 MB/s (PCIe 2.0, single-lane) a deska zároveň umí připojenému M.2 zařízení dodat napájení až 3 A.

Klíčové vlastnosti

• PCIe 2.0 (single-lane) vyvedené z Raspberry Pi 5 přes FPC kabel do slotu M.2.
• Slot M.2 M-key pro zařízení ve velikosti 2230 nebo 2242.
• Napájení M.2 zařízení až 3 A a LED indikace napájení a aktivity.
• HAT+ specifikace a automatická detekce v nejnovějším software/firmware Raspberry Pi.
• Montážní sada a stohovací GPIO header pro použití s Raspberry Pi 5 Active Cooler.

Praktické použití a reálné scénáře

Nejčastější použití je připojení NVMe SSD jako rychlého úložiště pro systém i data. Pokud stavíte Raspberry Pi 5 jako server nebo dlouhodobě běžící zařízení, dává smysl kombinace s NVMe SSD kapacit 256 GB, 512 GB nebo 1 TB a současně zajistit stabilní chlazení pomocí Raspberry Pi 5 Active Cooler.

Druhou typickou oblastí jsou M.2 akcelerátory umělé inteligence nebo jiné PCIe periférie v M.2 provedení, které odpovídají podporovanému klíčování a rozměrům slotu.

Zásadní funkce: HAT+ detekce a napájení M.2 až 3 A

Deska odpovídá Raspberry Pi HAT+ specifikaci a je automaticky detekována nejnovějším softwarem/firmware Raspberry Pi. V praxi to zjednodušuje zprovoznění a omezuje potřebu ručních zásahů do konfigurace jen kvůli tomu, že je deska připojena.

Stejně důležitá je schopnost dodat připojenému M.2 zařízení napájení až 3 A. To je podstatné hlavně u NVMe SSD a dalších PCIe modulů, které mohou mít vyšší odběr při startu nebo při intenzivním přenosu dat. Stav napájení a aktivitu přenosu signalizují onboard LED.

Rozhraní, komunikace a role v systému

M.2 HAT+ je čistě hardwarový PCIe adaptér – nepřidává síťové funkce ani bezdrátové rozhraní. Připojuje M.2 zařízení přímo do PCIe linky Raspberry Pi 5 (PCIe 2.0, single-lane). Z pohledu systému se následně chová podle toho, jaké M.2 zařízení je připojeno (typicky NVMe úložiště).

Kompatibilita a omezení

• Určeno pro: Raspberry Pi 5 Model B.
• Podporované M.2 rozměry: 2230 a 2242.
• Klíčování slotu: M.2 M-key (typicky NVMe SSD).
• Není určeno pro: Raspberry Pi 4B (chybí potřebný PCIe port).
• Není určeno pro: M.2 Wi-Fi moduly (např. pro použití Raspberry Pi jako access point přes M.2) a moduly mimo zaměření na klasické NVMe SSD.

Alternativy a související produkty

Pokud potřebujete jiné mechanické provedení, existuje varianta Raspberry Pi M.2 HAT+ Compact. Pro M.2 SSD v rozměru 2280 (delší formát než 2242) použijte řešení určená pro 2280, například Suptronics X1001 nebo Suptronics X1002; pro dvě NVMe 2280 pak Suptronics X1004.

Pokud chcete zůstat u formátu 2242, ale potřebujete jiné konstrukční řešení, dávají smysl alternativy Suptronics X1000 nebo Suptronics X1003. Pro kovové šasi určené pro Raspberry Pi 5 lze v projektech kombinovat i s vhodnou krabičkou, například Geekworm P579.

Instalace, montáž a požadavky

• M.2 HAT+ se připojuje k Raspberry Pi 5 přes 16pin FPC konektor (rozteč 0,5 mm) pomocí přiloženého páskového kabelu.
• Periferie M.2 se upevňuje do slotu M-key a mechanicky zajišťuje pomocí přiložených distančních prvků a šroubů.
• Součástí je stohovací header a závitové distanční sloupky pro zachování kompatibility s aktivním chlazením (např. Raspberry Pi 5 Active Cooler).

Zapojení a bezpečnostní zásady

• Montáž provádějte při odpojeném napájení Raspberry Pi.
• Dbejte na správné usazení FPC kabelu v konektorech (bez pnutí a bez přehnutí v místě kontaktů).
• Respektujte rozměry 2230/2242; delší SSD 2280 do tohoto HAT+ mechanicky nepatří.
• Provozní teplota okolí je uváděna 0 až 50 °C; při vyšší zátěži počítejte s nutností aktivního chlazení Raspberry Pi i NVMe.

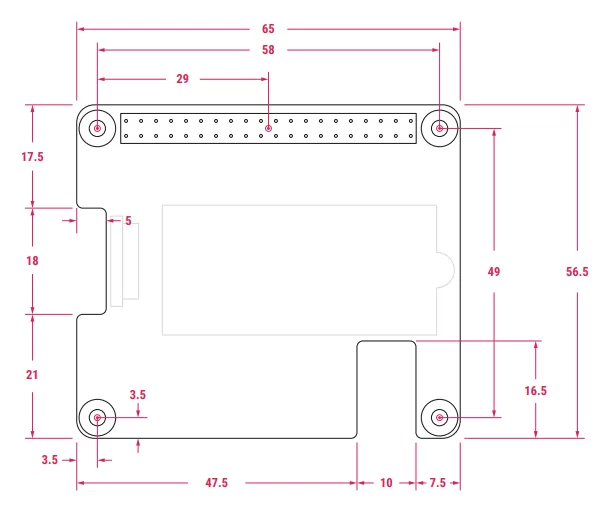

Technické parametry

Obsah balení

• Raspberry Pi M.2 HAT+
• Páskový (ribbon) propojovací kabel pro FPC konektor
• Stohovací GPIO header (16 mm)
• Distanční sloupky a šrouby (včetně podpěrného šroubu pro M.2)

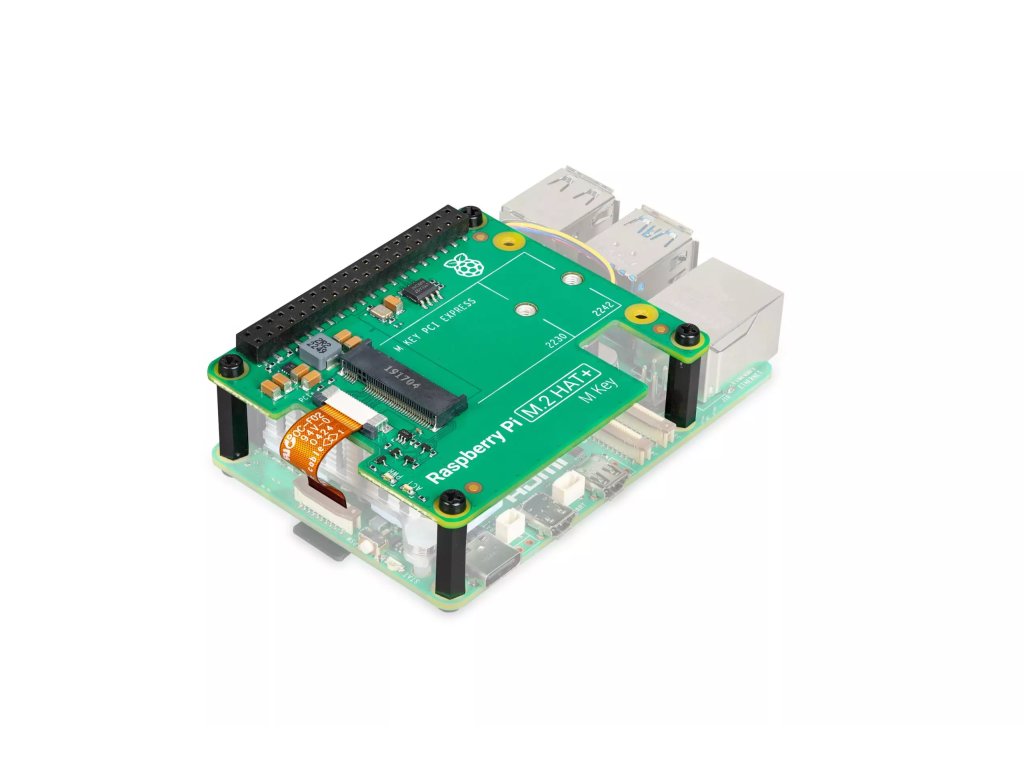

Raspberry Pi a SSD na ilustračních fotografiích nejsou součástí balení.
