Raspberry Pi M.2 HAT+ (Compact)

Detailní popis produktu

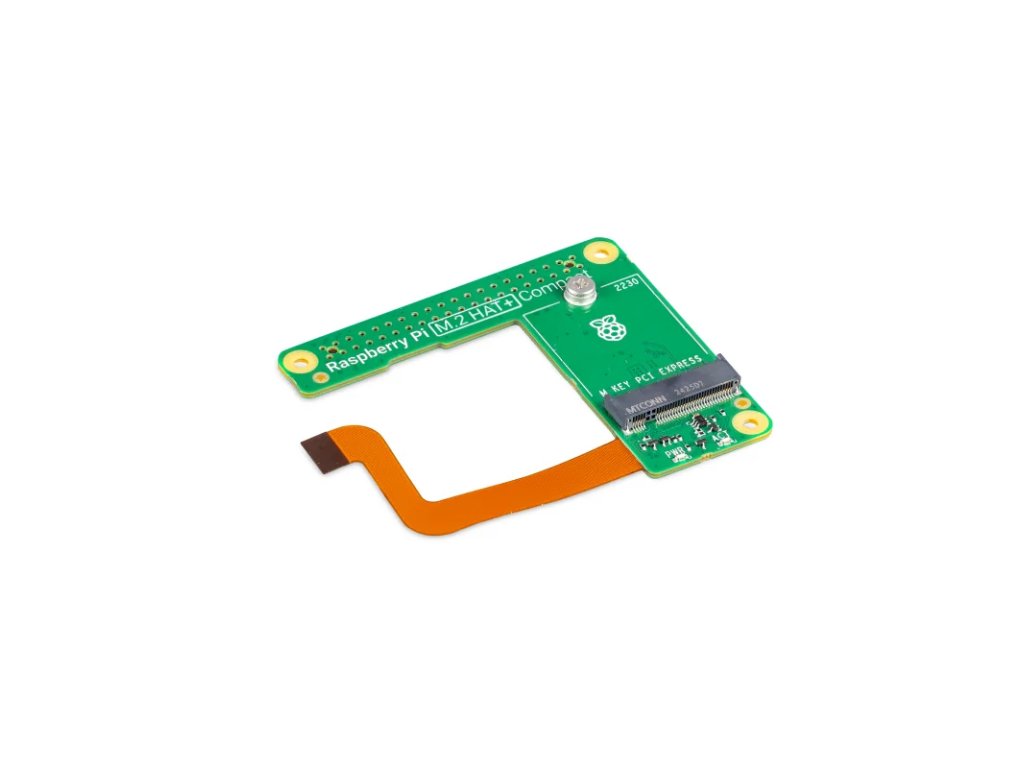

Raspberry Pi M.2 HAT+ (Compact) je mechanický adaptér ve formátu HAT+, který umožní připojit periférie ve formátu M.2 k rozhraní PCI Express na Raspberry Pi 5. Kompaktní provedení je navržené pro montáž přímo do originální krabičky Raspberry Pi 5, takže dává smysl všude tam, kde chcete Raspberry Pi 5 i NVMe uložiště schovat do uzavřeného, čistého a servisovatelně řešeného sestavení.

Deska vyvádí jednoproudové PCIe 2.0 z Raspberry Pi 5 přes 16pin FPC konektor (0,5 mm rozteč) do slotu M.2 M-key. U NVMe úložišť se uvádí špičkový přenos až 500 MB/s a deska současně umí připojenému M.2 zařízení dodat napájení až 3 A.

Klíčové vlastnosti

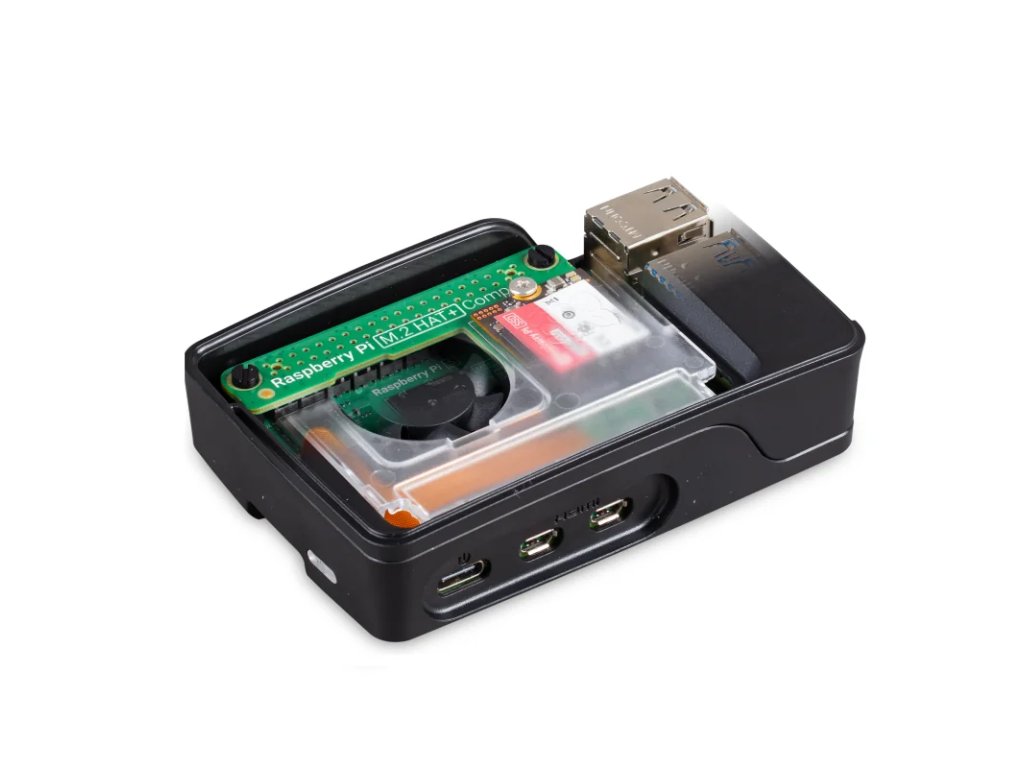

• Kompaktní provedení určené pro montáž do originální krabičky Raspberry Pi 5.
• PCIe 2.0 (single-lane) vyvedené z Raspberry Pi 5 přes 16pin FPC konektor.
• Slot M.2 M-key pro NVMe a další PCIe periférie v M.2 provedení.
• Napájení M.2 zařízení až 3 A a LED pro napájení a aktivitu.
• HAT+ specifikace a automatická detekce nejnovějším softwarem/firmwarem Raspberry Pi.

Praktické použití a reálné scénáře

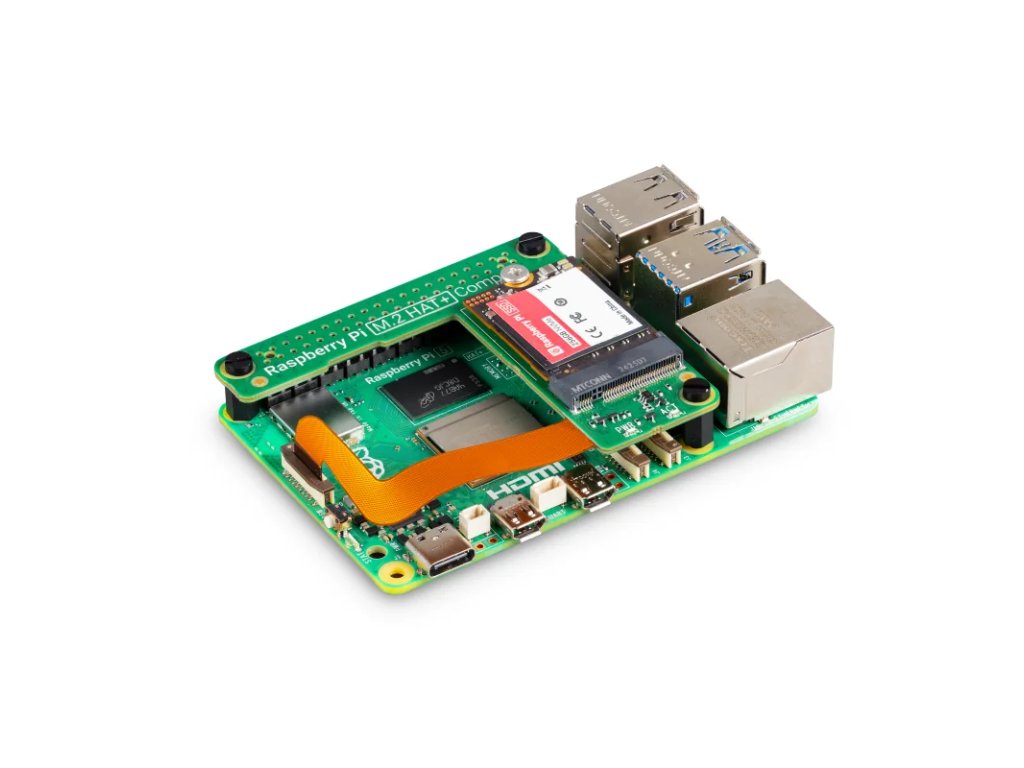

Nejčastější použití je připojení NVMe SSD jako hlavního úložiště pro systém a data. Pokud stavíte Raspberry Pi 5 jako malý server, domácí NAS, testovací box nebo zařízení pro dlouhodobý provoz, NVMe typicky zrychlí práci s daty a zjednoduší provoz oproti běžnému microSD. Pro volbu kapacity můžete navázat na SSD v nabídce Pamitech, například 256 GB, 512 GB nebo 1 TB.

Další scénář jsou M.2 akcelerátory umělé inteligence a jiné PCIe příslušenství ve formátu M.2, které odpovídá rozhraní a klíčování M-key.

Zásadní funkce: kompaktní konstrukce a integrované připojení do PCIe FPC

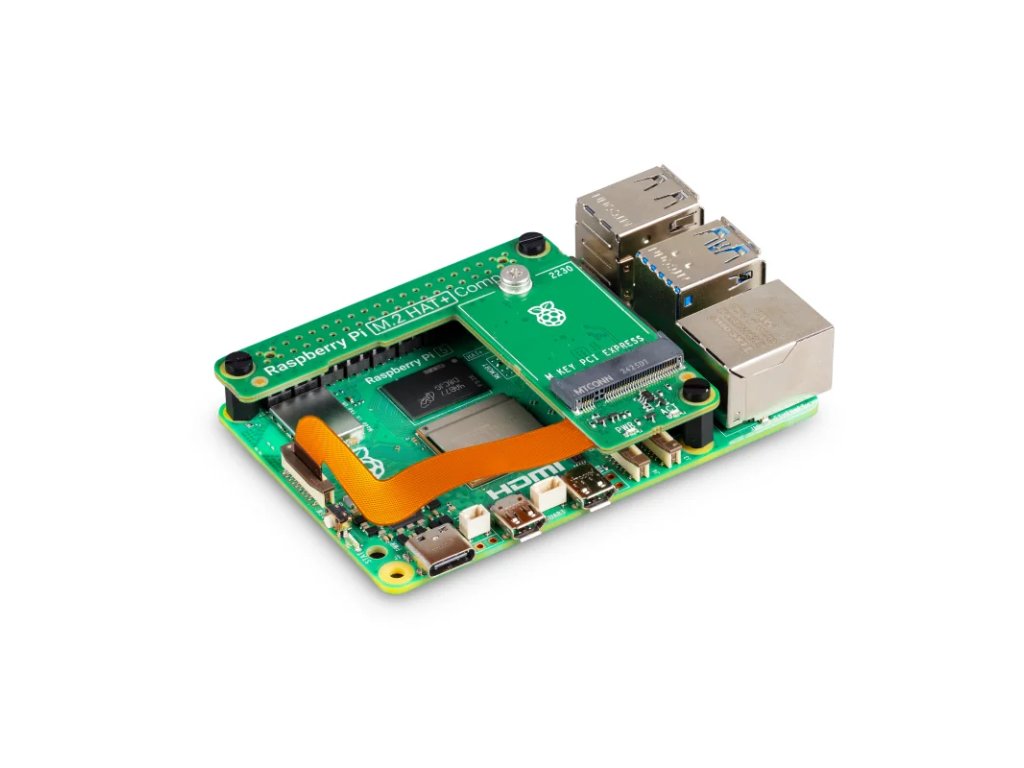

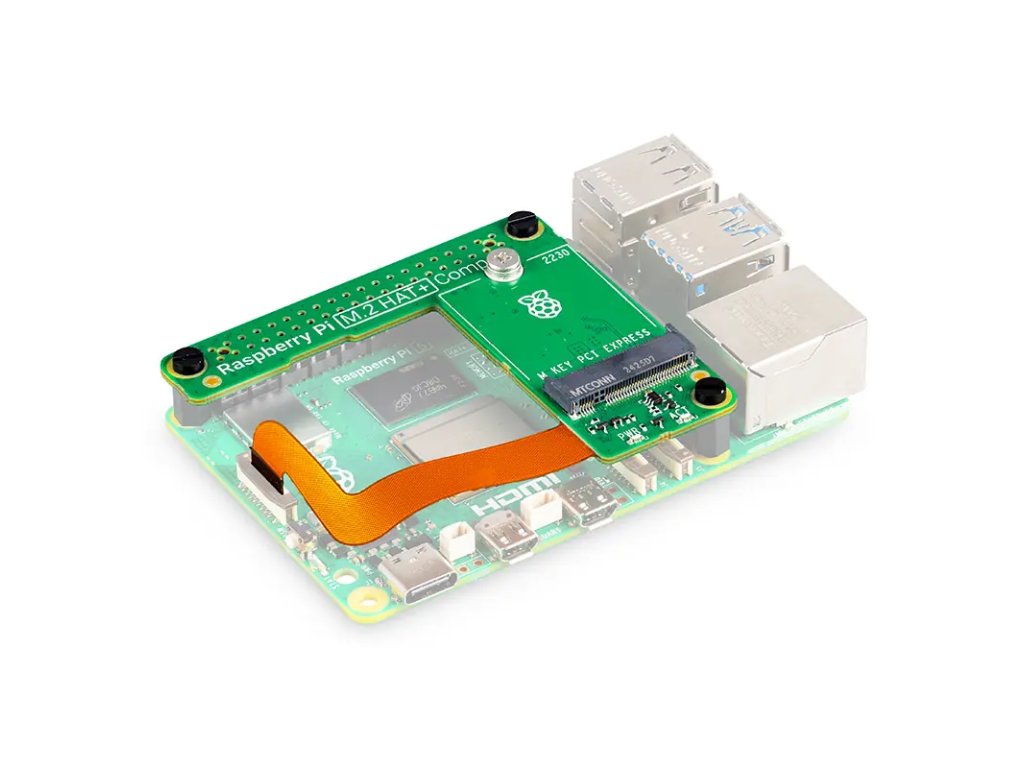

Oproti standardnímu provedení je tato varianta navržená jako kompaktní modul pro zástavbu do originální krabičky Raspberry Pi 5. Připojení do PCIe FPC konektoru je řešené integrovaným „flex/rigid“ FPC prvkem, takže mezi Raspberry Pi 5 a HAT+ nevzniká samostatně vedený volný páskový kabel, který by bylo potřeba tvarovat a ukládat v prostoru krabičky.

Druhou prakticky důležitou vlastností je napájení připojeného M.2 zařízení až 3 A. To je relevantní hlavně u NVMe SSD a dalších PCIe modulů při startu nebo při intenzivním přenosu dat. Stav napájení a aktivitu přenosu signalizují LED na desce.

Rozhraní, komunikace a role v systému

M.2 HAT+ (Compact) je hardwarový PCIe adaptér. Nepřidává síťové rozhraní, nepřenáší data přes Wi-Fi ani Ethernet a nefunguje jako „brána“ nebo „hub“. V systému Raspberry Pi se chová podle toho, jaké M.2 zařízení připojíte (typicky NVMe úložiště nebo jiná PCIe periferie).

Externí ovládání a vstupy

Zařízení nemá žádné externí ovládací vstupy ani tlačítka. Veškerá funkce je daná připojením k PCIe rozhraní Raspberry Pi 5 a použitým M.2 modulem.

Instalace a požadavky na montáž

• Určeno pro Raspberry Pi 5 a jeho PCIe 2.0 rozhraní vyvedené na 16pin FPC konektor.
• Pro stabilní provoz a odvod tepla v krabičce dává smysl použít aktivní chlazení, například Raspberry Pi 5 Active Cooler, případně vhodnou krabičku s chlazením, například Raspberry Pi 5 Case s chladičem.

Zapojení a bezpečnostní zásady

• Montáž provádějte při odpojeném napájení Raspberry Pi.
• Dbejte na správné usazení FPC konektoru a mechanické zajištění distančními sloupky a šrouby.
• Při manipulaci s SSD a deskou dodržujte běžná pravidla ESD (statická elektřina).
• Provozní teplota okolí je uváděna 0 až 50 °C; při dlouhodobé zátěži počítejte s požadavkem na chlazení celé sestavy.

Alternativy a související produkty

Pokud nepotřebujete kompaktní provedení pro originální krabičku a preferujete standardní mechanické řešení, zvažte Raspberry Pi M.2 HAT+. Pro jiné délky M.2 disků a jiné konstrukční přístupy existují alternativní adaptéry pro Raspberry Pi 5, například pro formát 2280 Suptronics X1001 nebo Suptronics X1002, případně dvoudiskové řešení Suptronics X1004. Pro formát 2242 jsou určené například Suptronics X1000 nebo Suptronics X1003.

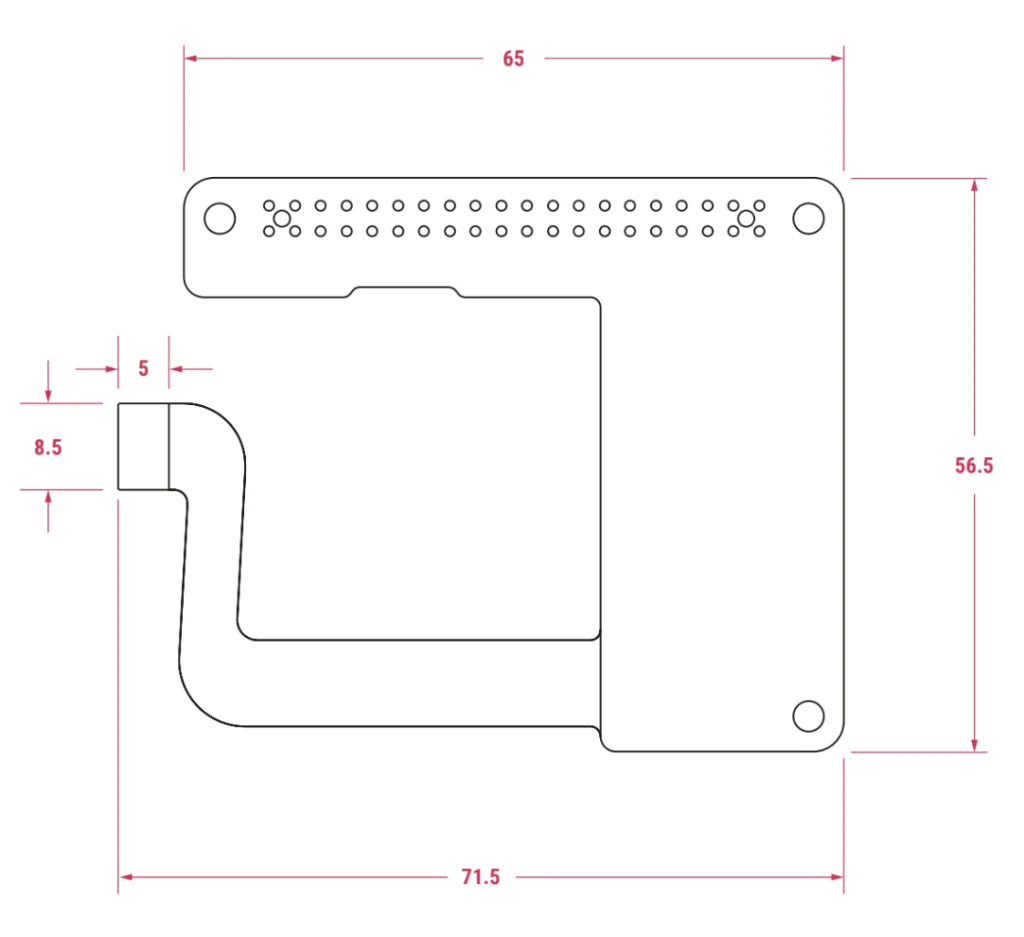

Technické parametry

Obsah balení

• 1× Raspberry Pi M.2 HAT+ (Compact)
• 1× 16 mm stohovatelný header
• Distanční sloupky a šrouby pro montáž
• Šroub pro zajištění a podepření M.2 periferie

Raspberry Pi a SSD na ilustračních fotografiích nejsou součástí balení.
