Shelly Socket for Wall Display Stand Bílá - zásuvka pro stojan

Detailní popis produktu

Shelly Socket for Wall Display Stand je modul se síťovou zásuvkou určený výhradně do stolního stojanu Shelly Wall Display Stand. Stojan se ve výchozím stavu dodává se slepým zadním krytem, který je konstruován jako vyměnitelný; právě na jeho místo se tento modul instaluje. Nejde tedy o samostatnou zásuvku ani rozdvojku, ale o doplněk, který mění zadní stěnu už instalovaného stojanu.

Důvod k jeho pořízení vychází z praktického problému: stojan s dotykovým panelem obsadí jednu síťovou zásuvku. Na nočním stolku, kuchyňské lince nebo pracovním stole, kde bývají zásuvky nedostatkové, to znamená citelné omezení. Modul Shelly Socket obsazenou zásuvku funkčně nahradí – napájí se ze stejného přívodního kabelu jako displej a nabízí plnohodnotnou zásuvku typu F s ochranným kontaktem. Modul má rozměry 45 × 45 × 40 mm a hmotnost 38 g, takže se celý skryje do tělesa stojanu a navenek zůstane viditelná jen čelní deska se zásuvkou. Bílé provedení je určeno pro světlou variantu stojanu, se kterou tvoří barevně jednotný celek.

Zásuvka Schuko s omezením na 5 A

Modul obsahuje zásuvku provedení CEE 7/3, tedy typ F se dvěma bočními zemnicími kontakty, do které lze zapojit běžnou českou i evropskou vidlici typu E i F. Pracuje při síťovém napětí 230 V~ a frekvenci 50/60 Hz. Zásadní je maximální vstupní proud 5 A při 230 V~ – to je podstatně méně než 16 A, na které jsou dimenzovány pevné zásuvky v instalaci. Toto omezení vyplývá z průřezu vodičů uvnitř stojanu a z konstrukce jeho přívodu, na který je modul napojen. V praxi je zásuvka určena pro nabíječky, notebookové adaptéry, stolní lampu nebo malý ventilátor. Rychlovarná konvice, topinkovač, přímotop, fén nebo jiný spotřebič s vysokým příkonem do ní nepatří, protože by povolený proud překročily.

Instalace zásuvky do stojanu

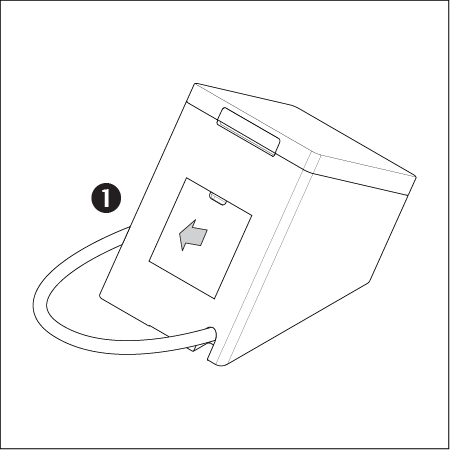

Montáž se provádí vždy při odpojeném přívodu stojanu ze zásuvky, protože jde o zásah do síťové části zařízení. Prvním krokem je vyjmutí původního slepého krytu ze zadní stěny stojanu; kryt je zajištěn západkami a po jeho sejmutí se zpřístupní vnitřní prostor.

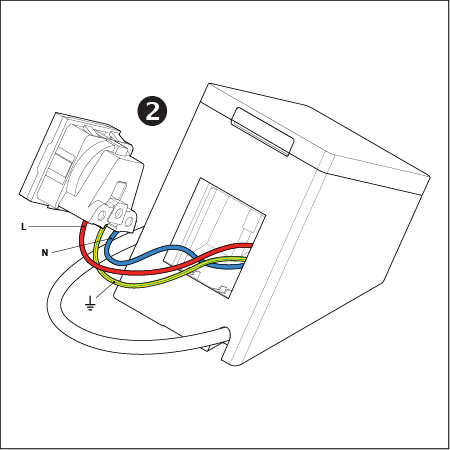

Ve druhém kroku se k šroubovým svorkám zásuvkového modulu připojí tři vodiče vedené z přívodu stojanu: fázový vodič na svorku L, nulový vodič na svorku N a ochranný vodič na zemnicí svorku. Připojení ochranného vodiče není volitelné – zásuvka typu F má zemnicí kontakty a bez funkčního PE by nesplňovala požadavky na ochranu před úrazem elektrickým proudem.

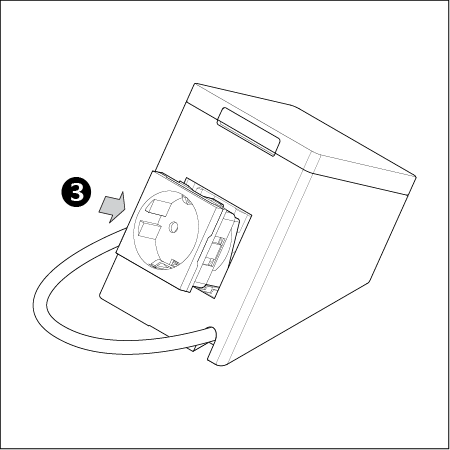

Ve třetím kroku se modul zasune do otvoru po původním krytu, kde jej zajistí západky. Vodiče je před zasunutím vhodné uspořádat tak, aby se nedostaly mezi tělo modulu a stěnu stojanu. Poté už stačí stojan zapojit zpět do zásuvky. Modul nevyžaduje žádnou konfiguraci v aplikaci ani párování a je funkční okamžitě.

Kompatibilita

Modul je kompatibilní pouze se stolním stojanem Shelly Wall Display Stand, který se prodává samostatně. Nelze jej instalovat do zdi, do instalační krabice ani do jiného zařízení Shelly. Alternativou je Shelly USB Charger for Wall Display Stand s porty USB-C a USB-A – do stojanu lze osadit vždy jen jeden z těchto dvou krytů, takže volba závisí na tom, zda potřebujete připojovat spotřebiče s vidlicí, nebo nabíjet USB zařízení bez vlastního adaptéru. Pokud máte stojan v tmavém provedení, nabízí se stejný modul jako zásuvka v černé barvě se shodnými technickými parametry.

Typické scénáře použití

Na pracovním stole umožňuje zásuvka připojit adaptér notebooku nebo stolní lampu do místa, které by jinak zůstalo obsazené stojanem. V kuchyni se hodí pro nabíječku telefonu nebo malý spotřebič s nízkým příkonem, aniž byste museli tahat prodlužovačku po lince. V ložnici na nočním stolku zůstane zásuvka volná pro nabíječku, elektrický budík nebo lampičku, zatímco displej nad ní ovládá světla a topení.

Kromě domácností se modul uplatní v hotelových pokojích, apartmánech a bytových domech, v menších kancelářích, prodejnách a restauracích a ve veřejných či školských budovách, kde ovládací panel na stole nemá zabírat jedinou dostupnou zásuvku.

Časté dotazy

Lze modul použít samostatně, bez stojanu?
Nelze. Zásuvka nemá vlastní zástrčku ani kryt pro samostatné umístění a je konstruována výhradně pro montáž do stojanu Shelly Wall Display Stand, ze kterého odebírá napájení.

Jaký spotřebič do ní mohu zapojit?
Maximální proud je 5 A při 230 V~. Zásuvka je určena pro nabíječky, adaptéry, stolní lampy a podobná zařízení s nízkým příkonem, nikoli pro topné spotřebiče.

Je zásuvka spínatelná přes aplikaci Shelly?
Není. Jde o pasivní modul bez relé a bez připojení k síti, který je trvale napájen z přívodu stojanu a nelze jej ovládat ani měřit jeho spotřebu.

Ovlivní modul funkci displeje?
Ne. Zásuvka je připojena k síťovému přívodu stojanu paralelně s displejem a nezasahuje do jeho relé ani do komunikace.

Zvládne montáž laik?
Modul se nacvakává bez nářadí, ale jeho připojení vyžaduje práci s vodiči L, N a PE pod krytem stojanu. Práce se provádí při odpojeném přívodu a v případě nejistoty ji svěřte osobě s příslušnou elektrotechnickou kvalifikací.

Technické parametry

Obsah balení

• Shelly Socket for Wall Display Stand, bílá, 1 ks
• Tištěný návod k použití a bezpečnostní pokyny
