Shelly 3EM-63T Gen3 - třífázové měření spotřeby 3x63A, WiFi, LAN, Bluetooth

Detailní popis produktu

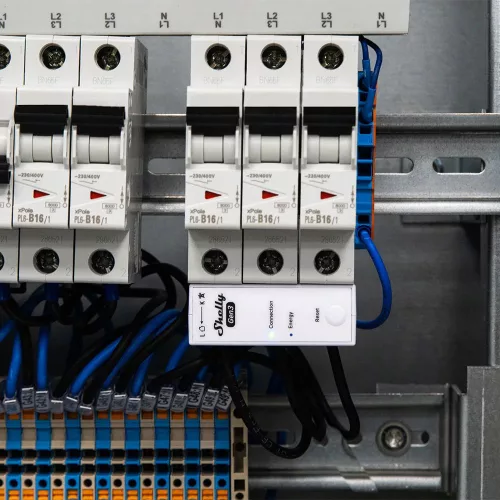

Shelly 3EM-63T Gen3 je třífázový elektroměr určený pro měření spotřeby přímo v rozvaděči. Model s označením S3EM-003CXCEU63 se montuje nad jistič nebo pod něj a nezabírá vlastní modul na DIN liště, což z něj dělá řešení použitelné i v plných rozvaděčích, kde na klasický měřicí modul nezbývá místo. Přístroj zvládne jeden třífázový systém nebo tři zcela nezávislé jednofázové okruhy, každý s proudem až 63 A.

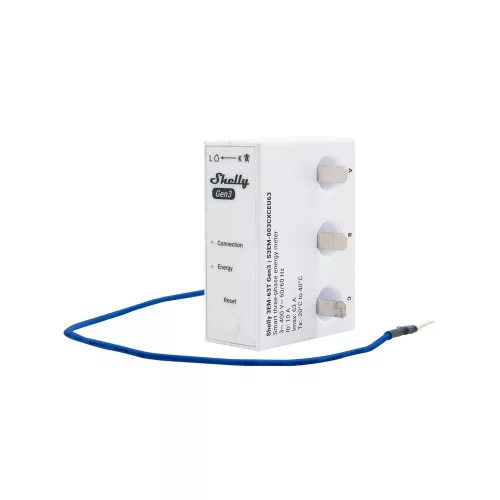

Měří napětí, proud, činný a zdánlivý výkon, účiník a akumulovanou energii samostatně pro každou fázi. Hodnoty jsou dostupné v reálném čase přes vestavěné webové rozhraní, aplikaci Shelly nebo přes API, a zároveň se ukládají do vnitřní paměti zařízení. Verze 3EM-63T se od varianty 3EM-63W liší způsobem připojení: má ploché koncovky, které se zasunou přímo do svorek jističe, takže odpadá dodatečná kabeláž fázových vodičů.

Bezkontaktní měření proudu integrovanými transformátory

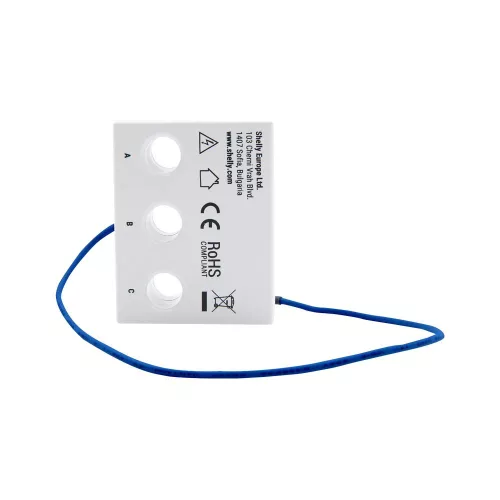

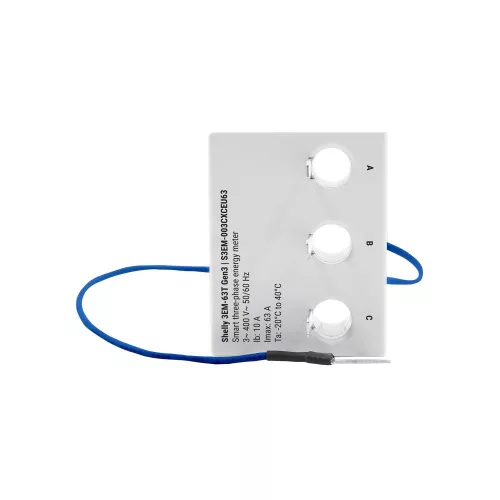

Proud se neměří bočníkem v cestě proudu, ale třemi integrovanými proudovými transformátory. Fázové vodiče jdoucí od jističe se protáhnou otvory označenými A, B a C na zadní straně přístroje, průměr otvoru je 8 mm. Tím se vodič stane primárním vinutím transformátoru a měření probíhá bez galvanického kontaktu s měřeným obvodem. Výhodou je, že přes zařízení neprochází měřený výkon a nevzniká na něm ztrátové teplo ani další místo možného ohřevu ve spoji. Rozsah měření je 0 až 63 A na fázi se saturací až při 130 A, přesnost je ±1 % v pásmu 2 až 63 A. Tento způsob měření se používá všude tam, kde je potřeba doplnit měření do stávajícího rozvaděče bez zásahu do jeho topologie.

Čtyřkvadrantové měření a provoz s fotovoltaikou

Zařízení pracuje ve čtyřech kvadrantech, tedy vyhodnocuje jak směr činného výkonu, tak charakter zátěže. V praxi to znamená, že rozliší energii odebranou ze sítě od energie dodané do sítě a současně sleduje jalovou složku. Právě to je podmínka pro smysluplné měření u fotovoltaické instalace, kde se tok energie během dne opakovaně obrací. Bez čtyřkvadrantového měření by se přetoky do sítě sčítaly se spotřebou a výsledná bilance by byla nepoužitelná. Přístroj eviduje činnou i zdánlivou energii, účiník a základní harmonickou činnou a jalovou energii, takže poskytuje podklad jak pro sledování nákladů, tak pro posouzení kvality zátěže. Měření činné energie odpovídá třídě přesnosti B.

Záznam dat v zařízení a reálný čas

Naměřené hodnoty se ukládají do energeticky nezávislé paměti s rozlišením jedné minuty a zůstávají dostupné minimálně 7 dní zpětně. Data lze exportovat ve formátu CSV nebo přes RPC ve formátu JSON. Zařízení má vlastní obvod reálného času, takže i při výpadku internetu nebo nedostupnosti SNTP serveru zůstávají časová razítka záznamů správná. To je zásadní u instalací, kde se měření používá jako podklad pro vyúčtování nebo pro analýzu poruch: záznam bez správného času je při zpětném dohledávání bezcenný. Historii je možné číst přímo z webového rozhraní zařízení bez připojení ke cloudu.

Prahová hodnota bez zátěže a optická indikace

Pokud celková zdánlivá zátěž klesne pod 30 VA na kanál, přístroj hodnotu výkonu dál zobrazuje, ale nezapočítává ji do statistiky spotřebované energie a zároveň to signalizuje ve webovém rozhraní i v aplikaci. Tato funkce brání tomu, aby se šum měření a parazitní hodnoty u prakticky nezatíženého okruhu nasčítaly do dlouhodobé bilance. Průtok energie navíc signalizuje červená LED optickými impulsy, jejichž frekvence odpovídá aktuálnímu výkonu, což umožňuje ověřit funkci měření pohledem do rozvaděče bez připojeného telefonu. Volitelně lze zapnout detekci chybného sledu fází, která hlídá pořadí průchodů nulou na jednotlivých fázích a hlásí chybu, pokud neodpovídá posloupnosti A, B, C.

Instalace a zapojení Shelly 3EM-63T Gen3

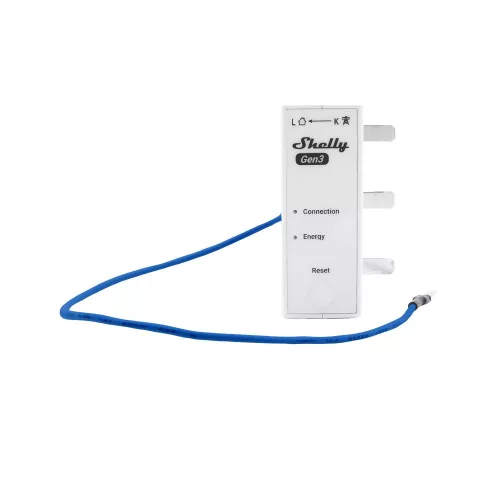

Ploché koncovky se zasunou do svorek jističů, kde slouží jako napěťové snímání jednotlivých fází. Fázové vodiče vedoucí k zátěži se protáhnou otvory A, B a C, které obsahují proudové transformátory. Nulový vodič se připojí modrým vodičem k svorkovnici N, protože přístroj je z fáze LA a nuly zároveň napájen. Napájecí napětí je 220 až 240 V~ při 50 nebo 60 Hz, vlastní spotřeba je menší než 2 W. Obvod musí být jištěn maximálně 63 A s charakteristikou B nebo C. Krytí IP20 předpokládá montáž do uzavřeného rozvaděče, provozní teplota je od -20 °C do 40 °C.

Konektivita a integrace do automatizace

Připojení zajišťuje Wi-Fi 802.11 b/g/n v pásmu 2,4 GHz a Bluetooth 4.2 pro prvotní konfiguraci. Zařízení funguje samostatně v lokální síti bez nutnosti hubu i s připojením na Shelly Cloud. Pro integraci do vlastní infrastruktury nabízí MQTT, HTTP a WebSocket, všechna příchozí spojení podporují TLS. Součástí firmwaru je také skriptování, 20 časových plánů a 20 webhooků s možností až pěti URL na jeden webhook. Díky otevřenému API se přístroj bez problémů zapojuje do Home Assistant, Homey a dalších systémů, kde se hodnoty spotřeby používají jako vstup pro řízení bojleru, tepelného čerpadla nebo nabíjení elektromobilu podle aktuálního přetoku z fotovoltaiky.

Časté dotazy

Lze měřit tři samostatné jednofázové okruhy místo jednoho třífázového systému?
Ano. Přístroj má tři nezávislé měřicí kanály, takže je možné sledovat tři různé jednofázové obvody odděleně. Každý kanál má vlastní napěťové i proudové měření a vlastní evidenci energie.

Jaký je rozdíl mezi variantami 3EM-63T a 3EM-63W?
Obě verze mají stejné měřicí parametry. Varianta 3EM-63T má ploché koncovky pro přímé zasunutí do svorek jističe, zatímco 3EM-63W má vodiče a lze ji umístit dál od jističe. Volba záleží na uspořádání rozvaděče.

Funguje měření i bez internetu?
Ano. Zařízení pracuje plně lokálně, hodnoty jsou dostupné přes vestavěné webové rozhraní a záznamy se ukládají do vnitřní paměti minimálně na 7 dní. Vestavěné hodiny reálného času přitom udržují správná časová razítka.

Co znamená prahová hodnota 30 VA?
Klesne-li zdánlivý výkon na kanálu pod 30 VA, hodnota se stále zobrazuje, ale nepřičítá se ke spotřebované energii. Zabraňuje to sčítání nepřesností při prakticky nulové zátěži.

Jak silné vodiče lze otvory protáhnout?
Průměr otvoru pro vodič je 8 mm, což odpovídá běžným vodičům používaným na okruzích jištěných do 63 A. Vodič s větším vnějším průměrem otvorem neprojde.
